Dostępny
INPUT: 100...120 V AC/200...240 V AC
OUTPUT: 24 V DC ±1%
Prąd: 10 A
Mostkowanie zaniku zasilania min.
min. 15 ms (115 V AC); min. 15 ms (230 V AC)
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | nie |
| Połączenie szeregowe | tak |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 115 V |
| Napięcie wejściowe 1 AC min. | 100 V |
| Napięcie wejściowe 1 AC maks. | 120 V |
| Napięcie wejściowe 2 AC | 230 V |
| Napięcie wejściowe 2 AC min. | 200 V |
| Napięcie wejściowe 2 AC maks. | 240 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 4,6 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 2,8 A |
| Inrush current max. | 20 A |
| Dobezpieczenie zewnętrzne maks. | 16 A |
| Sprawność | 84 % @ 115 V AC, 85 % @ 230 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 23,76 V |
| Napięcie wyjściowe DC maks. | 24,24 V |
| Napięcie wyjściowe ustawiane | nie |
| Prąd wyjściowy | 10 A |
| Falowość resztkowa właściwa maks. | 30 mV |
| Spikes (s-s) max. | 200 mV |
Instalowanie | Podłączanie
| Gwint montażowy | M4 |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 50 mm |
| Szerokość | 115 mm |
| Głębokość | 230 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 40 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 20 % |
| Względna wilgotność powietrza maks. (praca) | 90 % bez kondensacji |

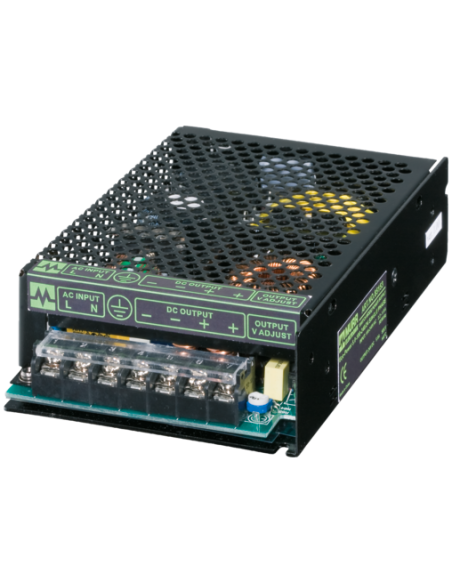

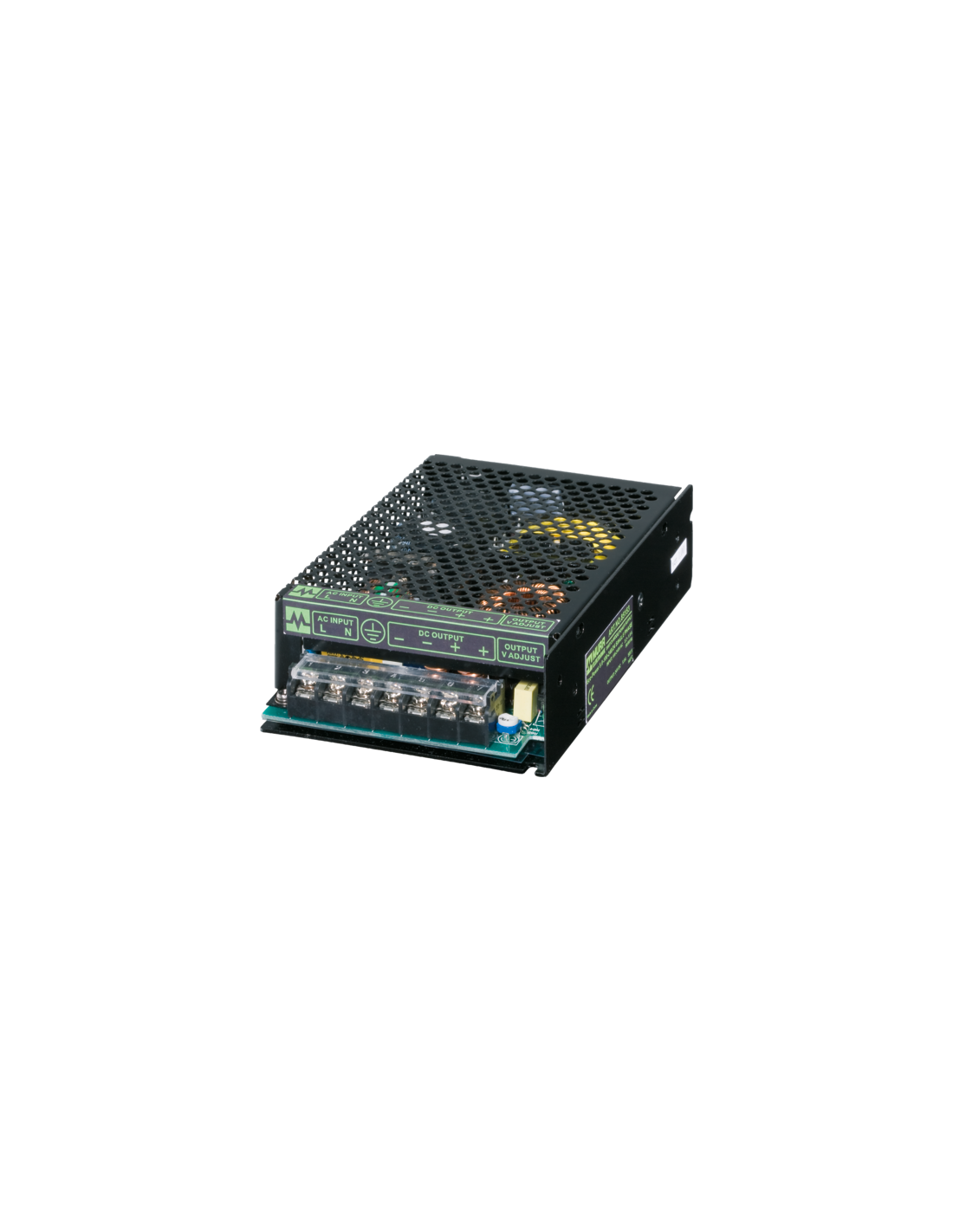

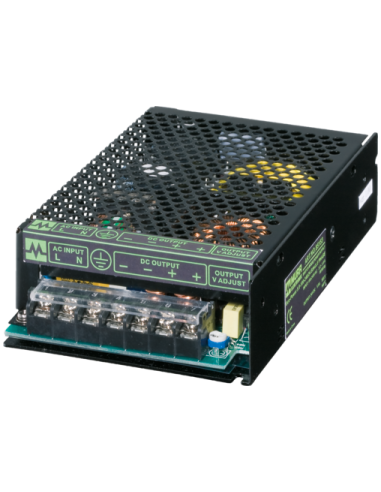

Zasilacz impulsowy 1-fazowy Eco-Power 85155 – niezawodne źródło zasilania 24V DC
Zasilacz impulsowy Eco-Power 85155 to wydajne urządzenie, które zapewnia stabilne napięcie wyjściowe 24 V DC przy maksymalnym prądzie 10 A. Kompaktowa obudowa oraz niezawodne podzespoły gwarantują długotrwałą pracę, nawet w wymagających warunkach przemysłowych.
Zalety i możliwości zastosowania zasilacza Eco-Power 85155
Urządzenie przeznaczone jest do zastosowań w automatyce przemysłowej, szafach sterowniczych, systemach zasilania urządzeń elektronicznych oraz w układach wymagających nieprzerwanego i stabilnego napięcia 24 V. Jego modułowa konstrukcja pozwala na łatwy montaż i podłączenie.
- Wysoka efektywność działania – sprawność sięgająca 85% przy napięciu 230 V AC obniża koszty eksploatacyjne.
- Możliwość szeregowego łączenia dwóch jednostek (maksymalnie 2 układy szeregowo) pozwala na dostosowanie zasilania do specyficznych wymagań instalacji.

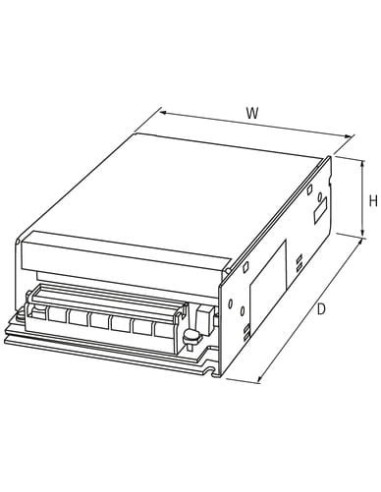

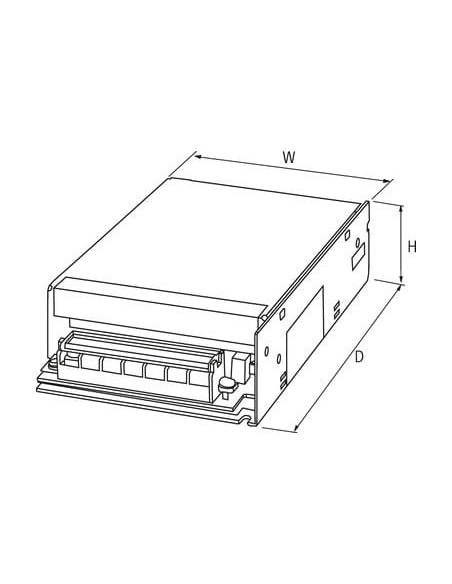

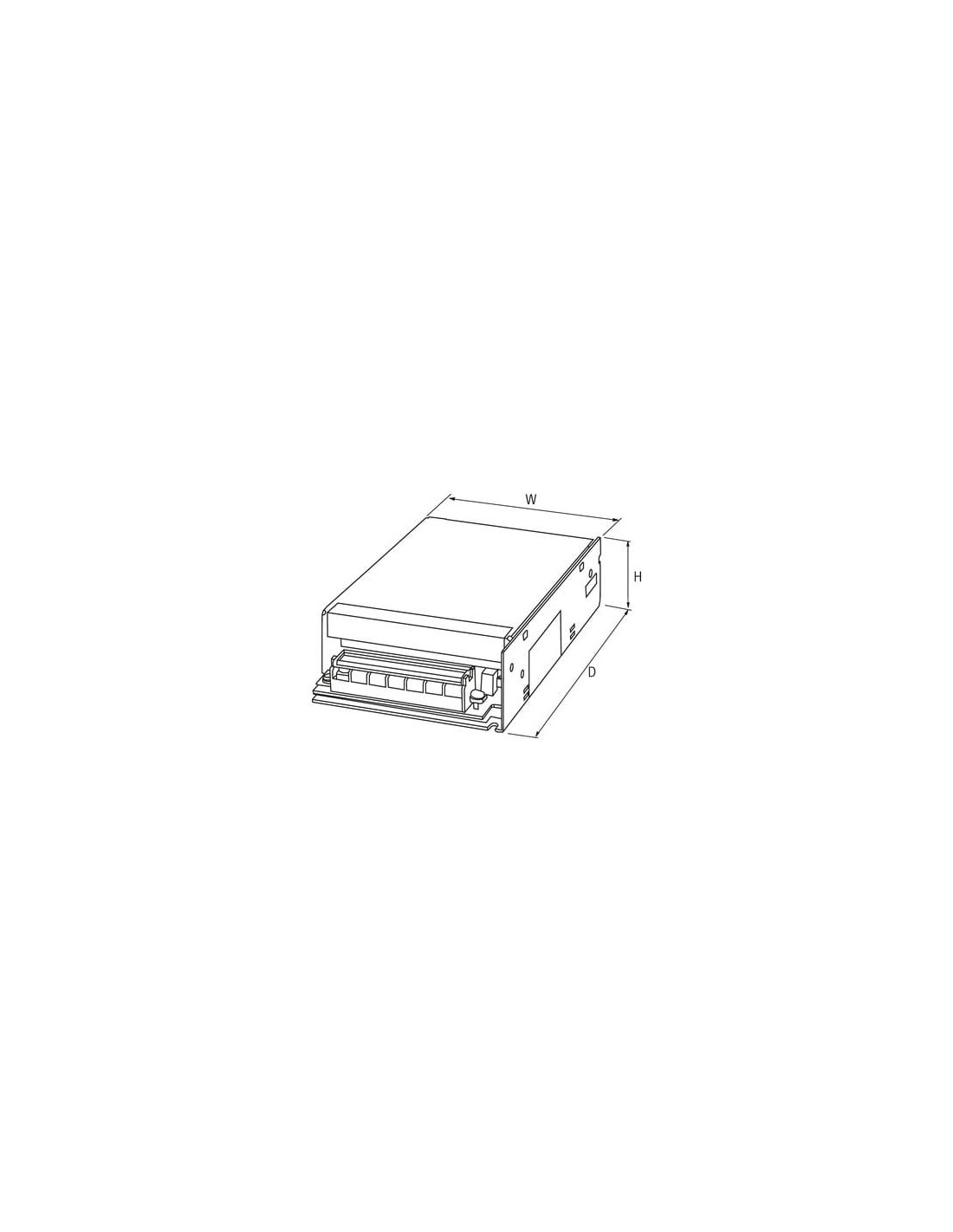

- Kompaktowe wymiary (wysokość: 50 mm, szerokość: 115 mm, głębokość: 230 mm) umożliwiają łatwą integrację w ograniczonej przestrzeni montażowej.
- Trwałe zabezpieczenia: ochrona przeciążeniowa i przeciwzwarciowa wyjścia gwarantują bezpieczną eksploatację oraz ochronę podłączonych urządzeń.
- Automatyczne dostosowanie do szerokiego zakresu napięcia wejściowego: 100...120 V AC / 200...240 V AC, co pozwala na uniwersalne zastosowanie na różnych rynkach.
- Stabilna praca nawet przy krótkotrwałych zanikach zasilania (15 ms przy 115 V AC i 230 V AC).
- Kontrola falowości resztkowej – gwarancja niskiego poziomu zakłóceń napięcia wyjściowego (maks. 30 mVrms), co jest szczególnie istotne dla aparatury elektronicznej i sterującej.
Typowe zastosowania zasilacza Eco-Power 85155
Produkt znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest stabilne zasilanie 24V DC o większej mocy. Doskonale sprawdza się w:
- układach automatyki przemysłowej,
- systemach kontroli dostępu i bezpieczeństwa,
- zasilaniu modułów sterowników PLC, czujników i siłowników,
- telekomunikacji i systemach monitoringu,
- instalacjach LED oraz innych aplikacjach elektronicznych wymagających niezawodnego zasilacza.
Wytrzymałość i bezpieczeństwo użytkowania
Zasilacz zbudowany został z myślą o pracy w trudnych warunkach środowiskowych. Zakres temperatury roboczej wynosi od 0°C do 40°C, a wilgotność powietrza może dochodzić nawet do 90% (bez kondensacji). Obudowa zapewnia skuteczną ochronę komponentów wewnętrznych, a dodatkowe zabezpieczenia gwarantują wysoki poziom bezpieczeństwa podczas użytkowania.
Nowoczesna konstrukcja i łatwość instalacji

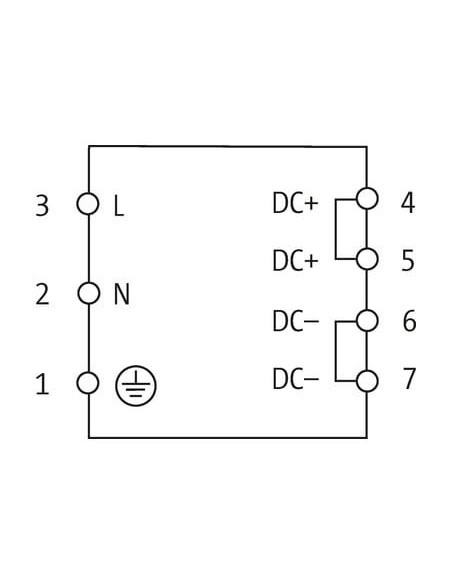

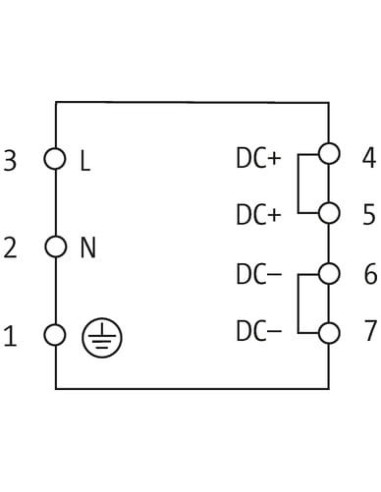

Zasilacz impulsowy Eco-Power 85155 umożliwia szybki montaż za pomocą gwintowanych otworów M4, a przejrzyste złącza przyłączeniowe ułatwiają intuicyjne podłączenie do instalacji elektrycznej zgodnie ze schematem. Odpowiedni zarówno do nowych, jak i modernizowanych instalacji wymagających niezawodnego zasilania 24 V DC.
