INPUT: 3× 324...572 V AC / 450...745 V DC
OUTPUT: 24...28 V DC
Prąd: 20 A
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 3 |
| Liczba urządzeń połączonych szeregowo maks. | 3 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 6,3 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 360 V |
| Napięcie wejściowe 2 AC | 500 V |
| Napięcie wejściowe AC min. | 324 V |
| Napięcie wejściowe AC maks. | 572 V |
| Napięcie wejściowe DC min. | 450 V |
| Napięcie wejściowe DC maks. | 745 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 1,3 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 1 A |
| Inrush current max. | 13 A @ 500 V |
| Liczba faz wejścia | 3 |
| Sprawność | 94,8 % @ 3× 400 V AC, 94,5 % @ 3× 480 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 24 A |
| Czas Power Boost min. | 5 s |
| Mostkowanie zaniku zasilania min. | 40 ms @ 3× 500 V AC |
| Power Boost | 150 % |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 90 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 4-otworowe mocowanie śrubowe |
| Wysokość | 143 mm |
| Szerokość | 65 mm |
| Głębokość | 167 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 45 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Dopuszczenia
| SEMI F47 | compliant |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Alarm |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Input / Output |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 14 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | PE |
| PIN 2 | L 1 |
| PIN 3 | L 2 |
| PIN 4 | L 3 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

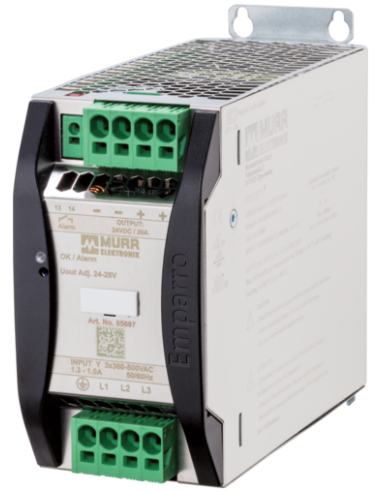

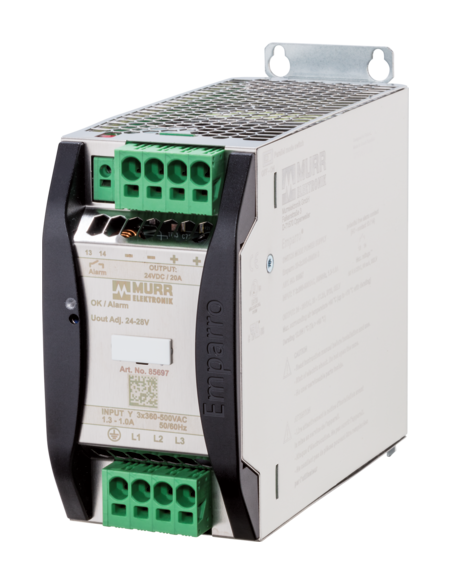

Zasilacz trójfazowy Emparro 20-3x360-500/24 S 85697 – niezawodność i wydajność dla przemysłu
Zasilacz impulsowy Emparro 20-3x360-500/24 S to synonim wydajności oraz niezawodności w aplikacjach przemysłowych. Jest dedykowany do zasilania urządzeń automatyki i technologii przemysłowych; został wyposażony w zaawansowane mechanizmy ochronne oraz solidną konstrukcję, która gwarantuje długotrwałą eksploatację nawet w trudnych warunkach środowiskowych.
Najważniejsze cechy i zalety zasilacza Emparro 20-3x360-500/24 S
- Wysoka moc wyjściowa – umożliwia stabilne zasilenie odbiorników o poborze do 20 A przy napięciu 24 V DC.
- Trójfazowe zasilanie wejściowe – szeroki zakres napięć wejściowych AC (324–572 V) oraz DC (450–745 V) pozwala na uniwersalne wykorzystanie w różnych instalacjach.
- Regulowane napięcie wyjściowe w zakresie 24–28 V DC, co umożliwia dostosowanie do wymagań zastosowanej aplikacji.
- Zabezpieczenia przeciwzwarciowe oraz przeciążeniowe zapewniają bezpieczeństwo pracy oraz ochronę podłączonych komponentów.
- Sprawność sięgająca 94,8% oznacza niskie straty energii i mniejsze nagrzewanie się urządzenia.
- Tryb Power Boost – 150% mocy przez 5 sekund umożliwia chwilową obsługę zwiększonego poboru prądu przez obciążenie.
- Solidna obudowa z stopniem ochrony IP20 pozwala na montaż w szafach rozdzielczych.
- Szeroki zakres temperatur pracy od -40°C do +70°C czyni urządzenie idealnym wyborem do zastosowań w wymagających środowiskach przemysłowych.
Typowe zastosowania zasilacza Emparro 20-3x360-500/24 S
Zasilacz znajduje szerokie zastosowanie w systemach automatyki przemysłowej, liniach produkcyjnych, rozwiązaniach technologicznych oraz wszędzie tam, gdzie niezbędna jest nieprzerwana i stabilna praca urządzeń zasilanych napięciem 24 V DC. Jest dedykowany do zasilania sterowników PLC, modułów wejść/wyjść, czujników, siłowników oraz innych elementów systemów automatyki.
Możliwości instalacyjne i podłączeniowe
Produkt umożliwia łatwe podłączenie dzięki zaciskom sprężynowym, które zapewniają pewność i trwałość połączenia nawet w przypadku drgań i wibracji występujących w otoczeniu przemysłowym. 4-otworowe mocowanie śrubowe umożliwia szybki i solidny montaż na panelu lub w szafie sterowniczej.
- Możliwość połączenia równoległego oraz szeregowego – do 3 urządzeń
- Zaciski: wejście, wyjście, alarm
- Wyraźna sygnalizacja stanu OK/Alarm
Bezpieczeństwo i certyfikacja
Zasilacz Emparro 20-3x360-500/24 S spełnia rygorystyczne normy SELV (Safety Extra-Low Voltage) oraz posiada zgodność z normą SEMI F47. Zastosowane zabezpieczenia gwarantują bezpieczną pracę zarówno dla urządzenia, jak i użytkownika.
Podsumowanie
Emparro 20-3x360-500/24 S 85697 to zaawansowany zasilacz przemysłowy, który wyróżnia się wysoką wydajnością, bogactwem zabezpieczeń oraz szerokimi możliwościami zastosowania w projektach automatyki i infrastruktury przemysłowej. Stanowi niezawodne rozwiązanie tam, gdzie wymagana jest stabilność, bezpieczeństwo i energooszczędność.
