INPUT: 95...132 V AC
OUTPUT: 24...28 V DC
Prąd: 20 A
Dane techniczne | Dane elektryczne
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 115 V |
| Napięcie wejściowe AC min. | 95 V |
| Napięcie wejściowe AC maks. | 132 V |
| Prąd wejściowy AC | 8,4 A |
| Dobezpieczenie zewnętrzne maks. | 16 A |
| Sprawność | 90 % |
Dane elektryczne | Wyjście
| Wybierana charakterystyka wyłączania | zworka z przodu (automatyczny restart lub definitywne wyłączenie) |
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 20 A |
| Prąd wyjściowy (UL) | 24 A |
| Mostkowanie zaniku zasilania min. | 20 ms @ 115 V AC |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 250 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 170 mm |
| Szerokość | 84 mm |
| Głębokość | 201 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

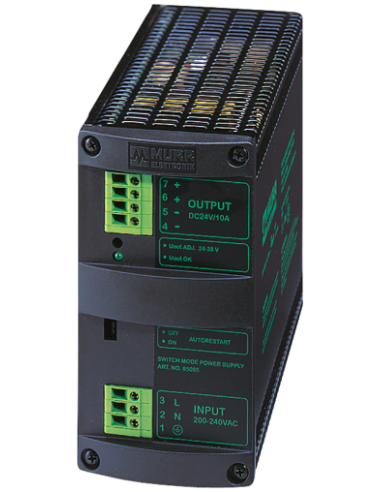

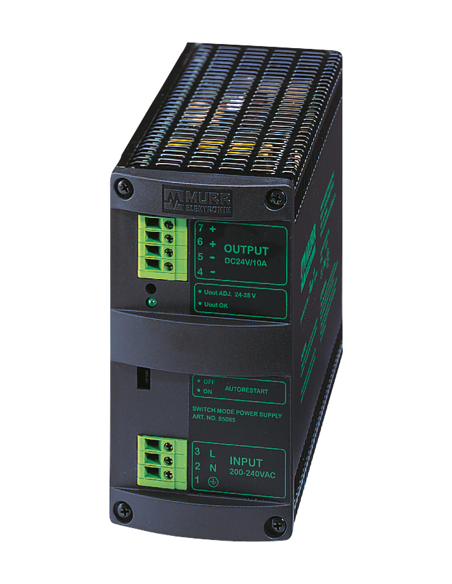

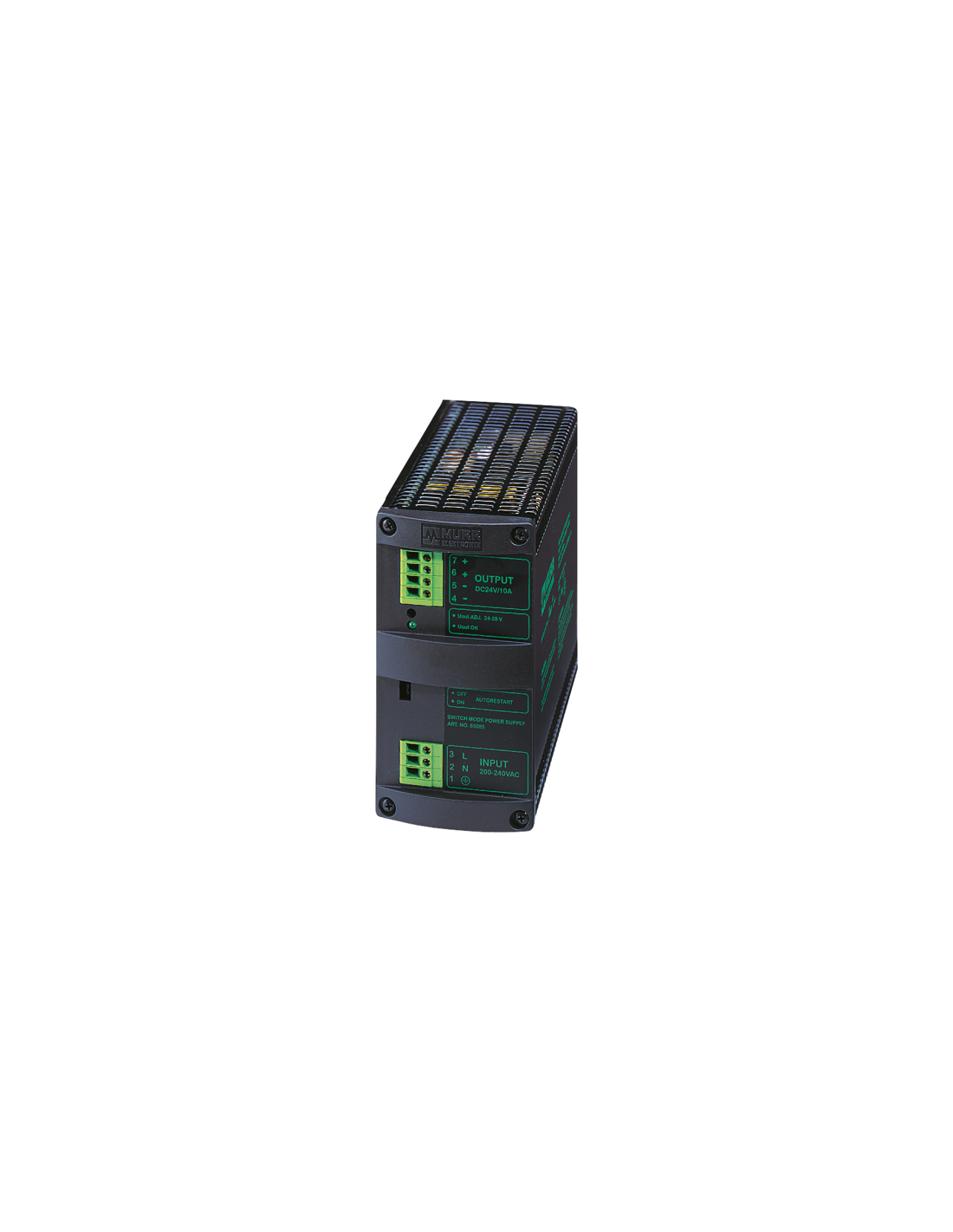

Zasilacz impulsowy MCS 1-fazowy 85088 – niezawodne źródło zasilania przemysłowego 24 V DC
Zasilacz impulsowy MCS 1-fazowy o kodzie 85088 to wysokiej klasy urządzenie przeznaczone do zapewnienia stabilnego napięcia w systemach automatyki przemysłowej, maszynach oraz instalacjach OEM. Przeznaczony do montażu na szynie DIN TH35 (zgodnie z normą EN 60715), zasilacz ten spełnia rygorystyczne wymagania nawet najbardziej wymagających aplikacji przemysłowych.
Najważniejsze cechy i zalety zasilacza Murrelektronik MCS 1-fazowego
- Zasilanie wejściowe AC: 95...132 V, częstotliwość 50–60 Hz
- Wyjście DC: 24–28 V, prąd znamionowy 20 A (do 24 A zgodnie z UL)
- Wysoka sprawność: sięgająca 90% – optymalne wykorzystanie energii i niskie straty cieplne
- Możliwość pracy równoległej i szeregowej, co umożliwia łatwą rozbudowę systemu zasilania
- Wyposażony w ochronę przeciążeniową i przeciwzwarciową na wyjściu
- Zaciski sprężynowe (FK) – szybkie, pewne i łatwe podłączenie przewodów
- Stabilizacja napięcia wyjściowego oraz możliwość regulacji napięcia w zakresie 24–28 V
- Niezawodność potwierdzona licznymi certyfikatami jakości i bezpieczeństwa
Typowe zastosowanie zasilacza impulsowego 24 V 20 A
Zasilacz MCS 1-fazowy 85088 znajduje zastosowanie w wielu branżach przemysłowych oraz automatyce, w tym:
- Automatyka przemysłowa – szafy sterownicze, systemy sterowania i monitoringu
- Budowa maszyn – sterowanie liniami produkcyjnymi i maszynami CNC
- Systemy bezpieczeństwa – zasilanie urządzeń alarmowych, kamer i systemów kontroli dostępu
- Infrastruktura budynkowa – systemy BMS, kontrola oświetlenia oraz inne aplikacje wymagające niezawodnego źródła 24 V DC
Bezpieczeństwo, trwałość i wygoda montażu
Produkt wykonany zgodnie z rygorystycznymi normami zapewnia wysoki poziom bezpieczeństwa (SELV – bezpieczne napięcie), szeroki zakres temperatury pracy (od 0°C do 60°C) oraz wysoką wilgotność względną do 95% (bez kondensacji). Kompaktowe wymiary – wysokość 170 mm, szerokość 84 mm, głębokość 201 mm – umożliwiają wygodną instalację w rozdzielniach i szafach sterowniczych.

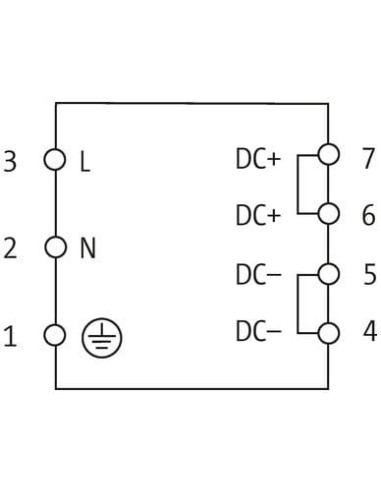

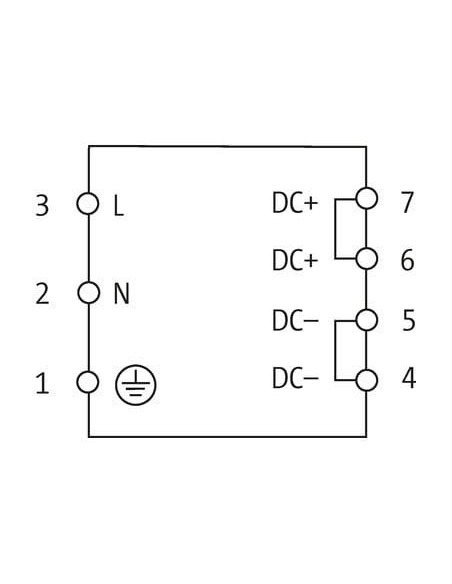

Łatwe podłączenie – złącza oraz schematy
Zasilacz posiada czytelnie oznaczone zaciski wejściowe i wyjściowe:
- 3 bieguny wejścia AC: PE (uziemienie), N (neutralny), L (fazowy)
- 4 bieguny wyjścia DC: dwa + (DC+) oraz dwa – (DC–), co gwarantuje pewność połączenia odbiorników dużej mocy
Dzięki możliwości wyboru charakterystyki wyłączania wyjścia (restart automatyczny lub definitywne wyłączenie) urządzenie doskonale dopasowuje się do indywidualnych potrzeb aplikacyjnych.
Zasilacz MCS 1-fazowy 85088 – niezawodność i uniwersalność w jednym urządzeniu
Zasilacz impulsowy MCS to sprawdzony wybór dla wszystkich aplikacji wymagających stabilnego, wysokoprądowego zasilania 24 V DC, bezpieczeństwa oraz prostoty montażu i utrzymania. Uniwersalne zastosowanie i zgodność z międzynarodowymi normami sprawiają, że stanowi on fundament każdego nowoczesnego systemu automatyki.
