3-fazowe i 1-stopniowe filtry odkłócające MEF 3/1 stosuje się w zakresie 0.1...30 MHz do tłumienia zakłóceń działających na przewody sieciowe i zasilające. Nadają się do sieci TN-S, TN-C-S i TT. Najlepszą skuteczność filtrowania uzyskuje się z krótkimi przewodami przyłączeniowymi (zalecenie: przyłącze PE
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 15 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 500 V |
Dane elektryczne | Wejście
| Liczba faz wejścia | 3 |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 0,2 mm² |
| Przekrój przyłącza jednożyłowego maks. | 10 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,2 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 6 mm² |
| Numer AWG jednożyłowy min. | 24 |
| Numer AWG jednożyłowy maks. | 7 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 24 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 9 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 3,1 kV |
| Napięcie próbne izolacji L-N | 3,3 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |

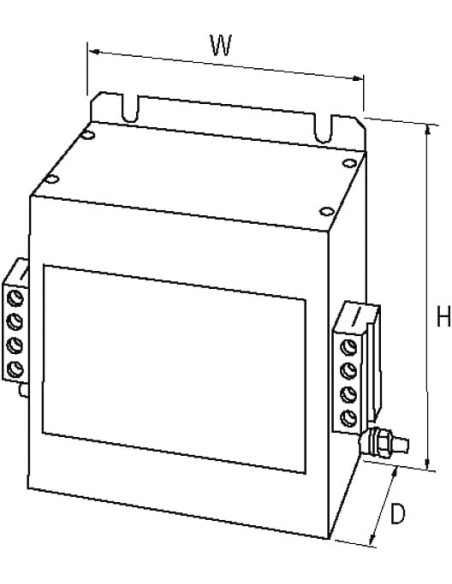

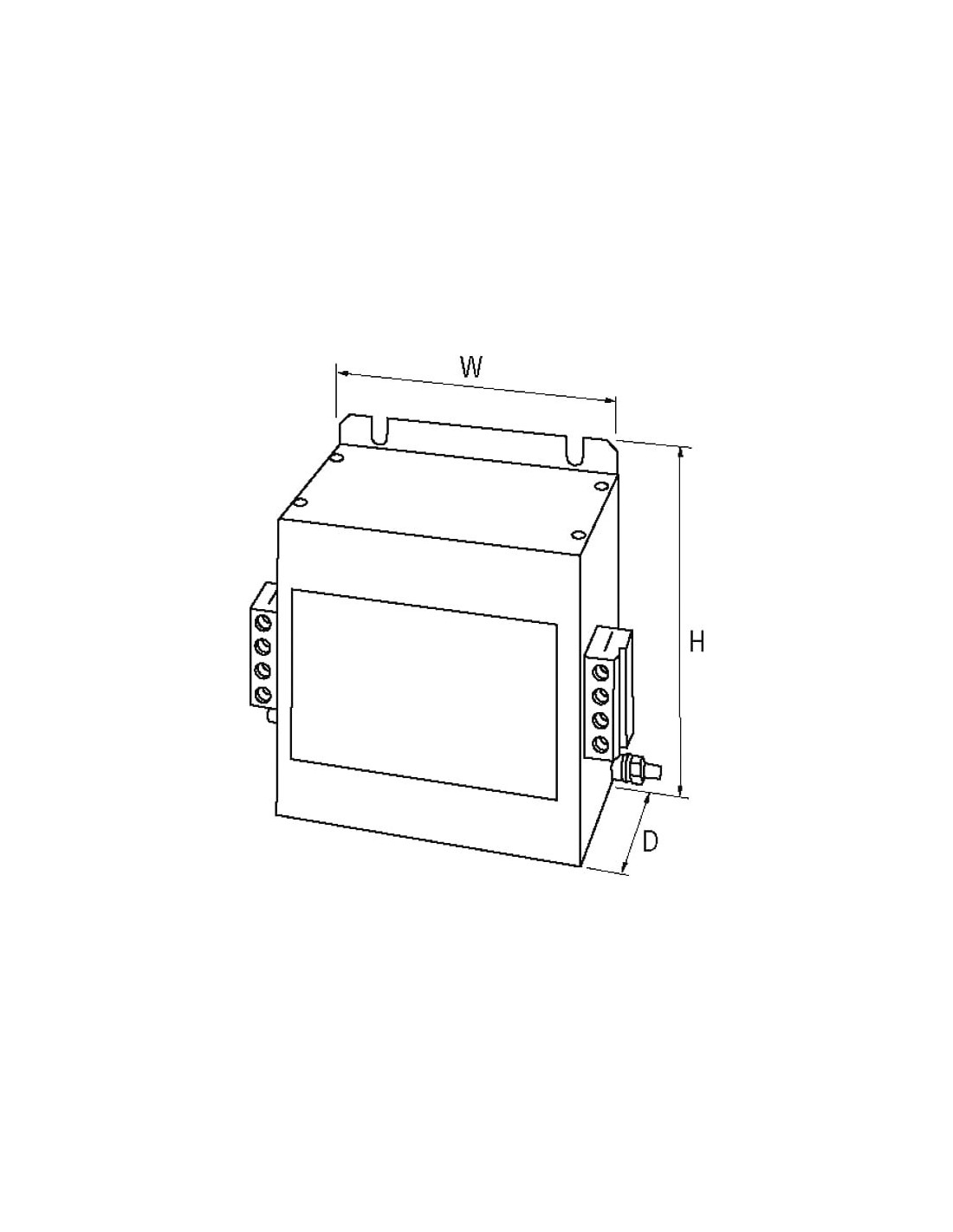

| Wysokość | 153 mm |
| Szerokość | 130 mm |
| Głębokość | 100 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 4 |
| PIN 1 | L 1 |
| PIN 2 | L 2 |
| PIN 3 | L 3 |
| PIN 4 | N |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 4 |
| PIN 1 | L 1' |
| PIN 2 | L 2' |
| PIN 3 | L 3' |
| PIN 4 | N' |

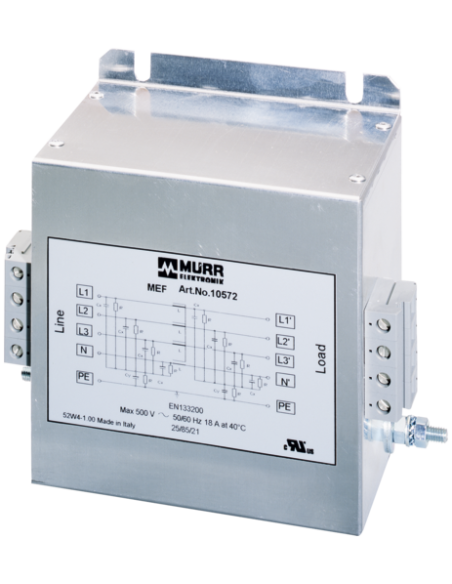

Filtr przeciwzakłóceniowy 3-fazowy 36A – skuteczna ochrona instalacji elektrycznych | MEF 3/1, kod produktu: 10574
Filtr przeciwzakłóceniowy 3-fazowy, 1-poziomowy o prądzie znamionowym 36 A to zaawansowane rozwiązanie przeznaczone do eliminacji zakłóceń elektromagnetycznych (EMI) w instalacjach zasilających i sieciowych. Produkt dedykowany jest do zastosowań przemysłowych, spełniający rygorystyczne normy bezpieczeństwa i jakości.
Zastosowanie filtra przeciwzakłóceniowego 3-fazowego do 36A
Filtr MEF 3/1 sprawdza się w aplikacjach, gdzie wymagane jest wysokie tłumienie zakłóceń w zakresie częstotliwości 0,1–30 MHz. Idealnie nadaje się do ochrony maszyn przemysłowych, szaf sterowniczych, urządzeń automatyki przemysłowej oraz systemów zasilania wymagających stabilności i niezawodnej pracy. Jest dedykowany do instalacji w sieciach typu TN-S, TN-C-S oraz TT.
- Ochrona infrastruktury przemysłowej przed skutkami zakłóceń elektromagnetycznych.
- Bezpieczne użytkowanie w rozbudowanych systemach sterowania i rozdzielniach zasilających.
- Zapewnienie zgodności elektromagnetycznej urządzeń z normami EMC.
- Stosowany w wymagających środowiskach pracy dzięki wysokiej klasie ochrony klimatycznej (EN IEC 60068-1).
Najważniejsze zalety filtra przeciwzakłóceniowego MEF 3/1
- Efektywne tłumienie zakłóceń EMI – gwarantuje stabilność działania urządzeń przy potencjalnych źródłach szumów.
- Uniwersalność – możliwość użycia w układach z przewodem neutralnym oraz kompatybilność z różnymi standardami instalacji.
- Wysoka wydajność – prąd znamionowy do 36A oraz napięcie robocze do 500V AC.
- Bezpieczeństwo – wysoka odporność na przebicia dzięki wysokim napięciom próbnym izolacji (L-L: 3,1 kV; L-N: 3,3 kV).
- Prosty montaż – zaciski śrubowe oraz wytrzymała obudowa do montażu przykręcanego ułatwiają szybką instalację filtra.
- Kompaktowe wymiary – pozwalają na integrację z istniejącymi rozwiązaniami bez potrzeby dużych przeróbek.
Budowa i schemat filtra EMI | 10574

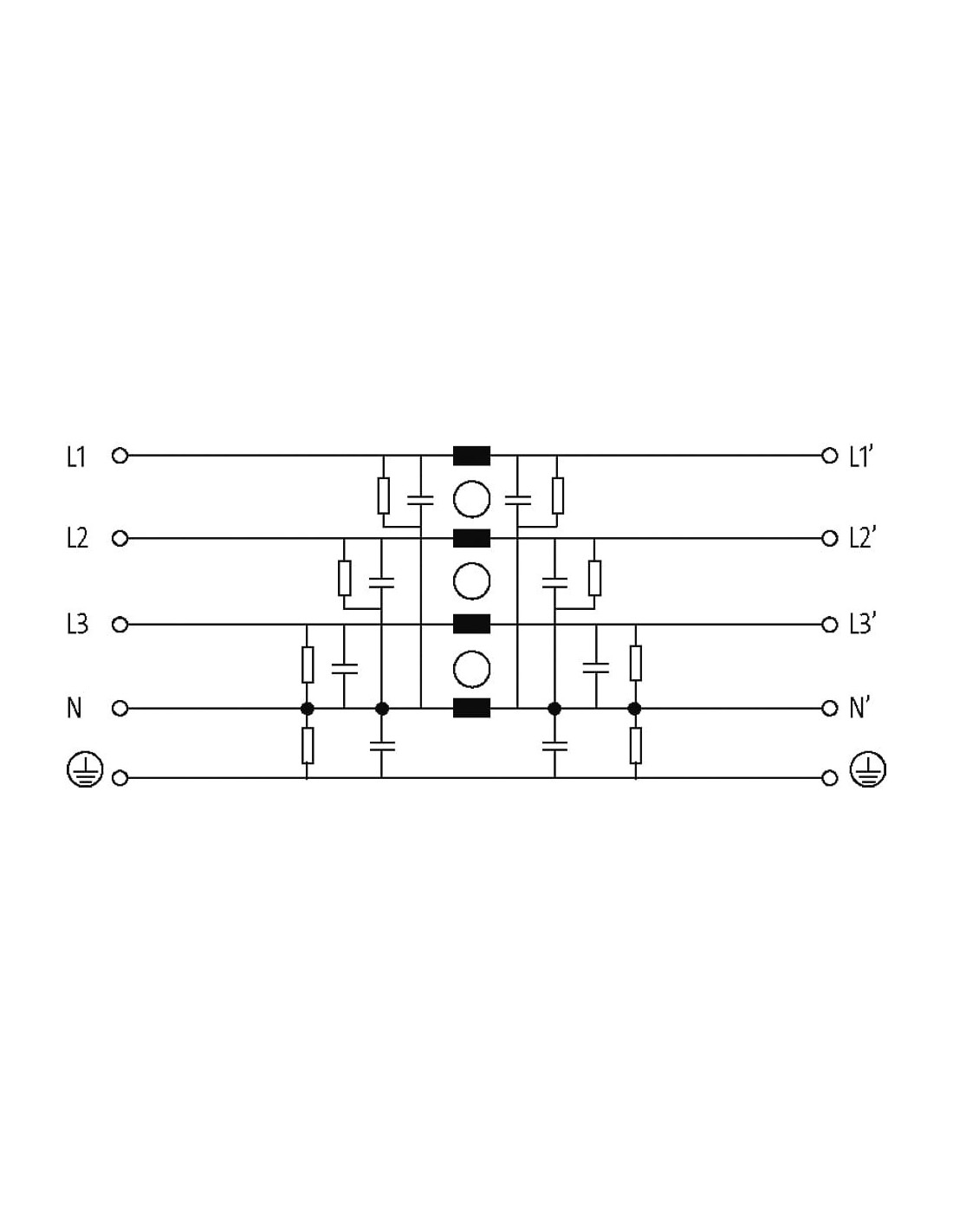

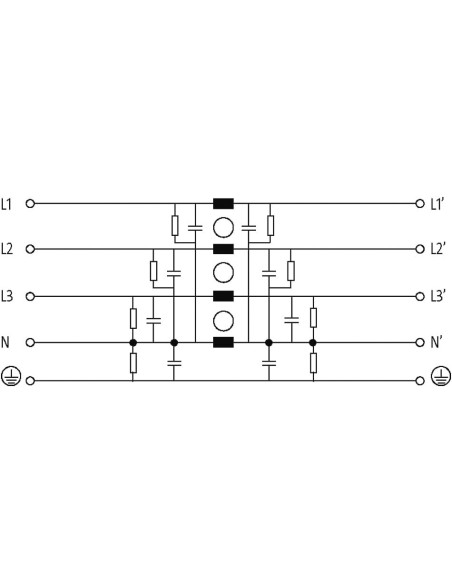

Obudowa filtra wykonana jest z solidnego materiału metalowego, co zapewnia doskonałą ochronę elektromagnetyczną. Filtr posiada dwa zestawy zacisków śrubowych służących do podłączenia zasilania oraz odbiornika (sekcja wejściowa i wyjściowa), przeznaczonych do przewodów o różnych przekrojach. Schemat blokowy ilustruje układ filtrów indukcyjno-pojemnościowych, które efektywnie ograniczają przenikanie zakłóceń do instalacji.
Typowe miejsca instalacji filtra 3-fazowego 1-poziomowego
- Szafy zasilające i sterownicze w zakładach produkcyjnych
- Panele maszyn CNC, automaty tokarskie, linie produkcyjne
- Zasilacze awaryjne i systemy UPS
- Systemy HVAC, technologia klimatyzacji i wentylacji
- Obiekty użyteczności publicznej oraz budynki techniczne
Maksymalna skuteczność tłumienia zakłóceń uzyskiwana jest poprzez zastosowanie krótkich przewodów przyłączeniowych z odpowiednim podłączeniem przewodu ochronnego PE. Dzięki temu filtr może zapewnić stabilność zasilania oraz ochronę wrażliwych urządzeń elektronicznych przed awariami związanymi z defektami EMC.
Podsumowanie
Filtr przeciwzakłóceniowy 3-fazowy, 1-poziomowy, 36A, MEF 3/1 (kod produktu: 10574) to niezawodne i wydajne rozwiązanie stworzone z myślą o nowoczesnych instalacjach przemysłowych oraz wszędzie tam, gdzie eliminacja zakłóceń elektromagnetycznych ma kluczowe znaczenie. Zaprojektowany z myślą o użytkownikach wymagających pewności i stabilności zasilania.
