Ochrona przeciwprzepięciowa
Prąd: 20 A
zatrzaskowy
Krzywe tłumienia na życzenie.
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 1 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC min. | 85 V |
| Napięcie robocze AC maks. | 265 V |
| Napięcie robocze DC min. | 100 V |
| Napięcie robocze DC maks. | 230 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 1,5 mm² |
| Przekrój przyłącza jednożyłowego maks. | 10 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 1,5 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 6 mm² |
| Numer AWG jednożyłowy min. | 16 |
| Numer AWG jednożyłowy maks. | 8 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 16 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 10 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

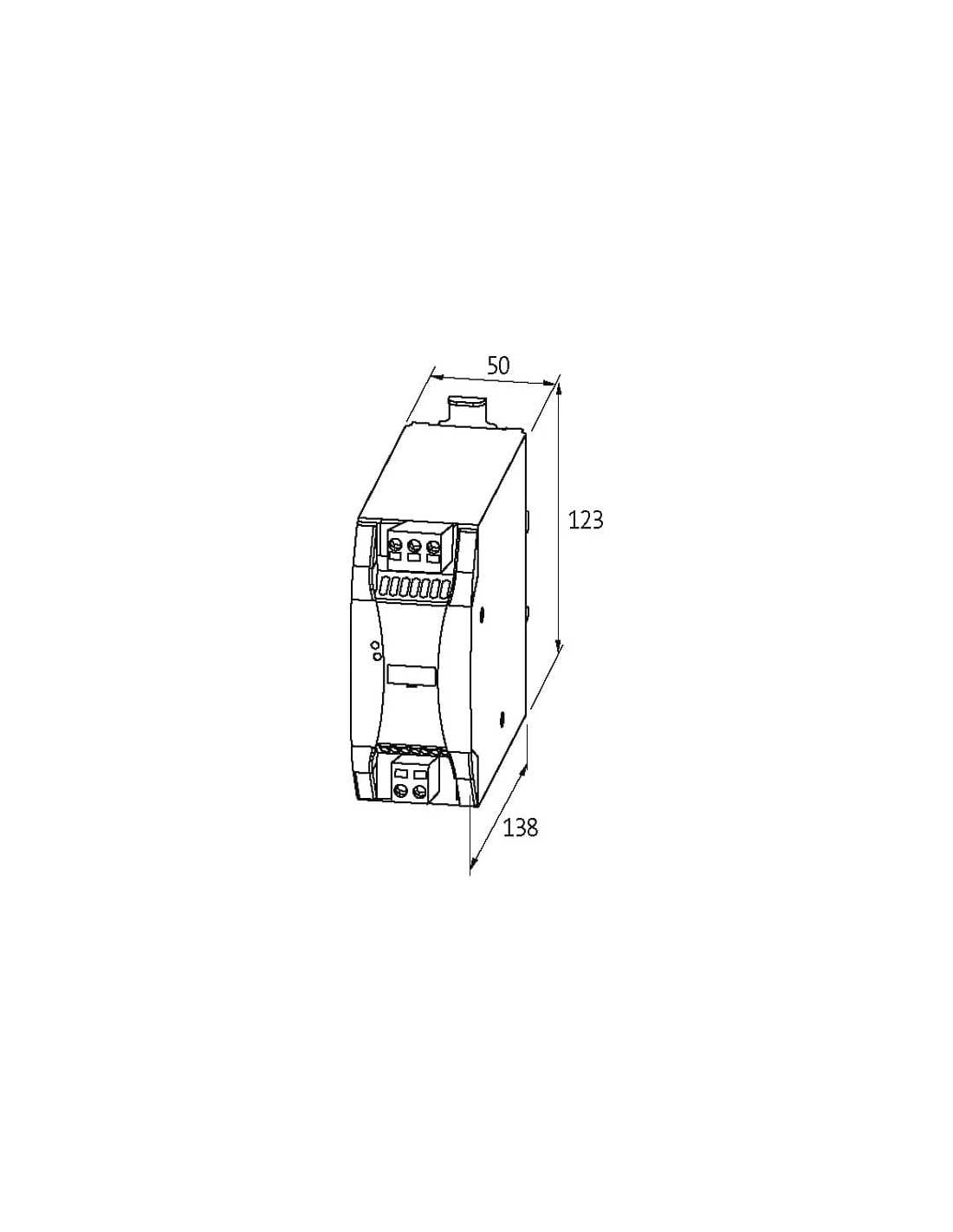

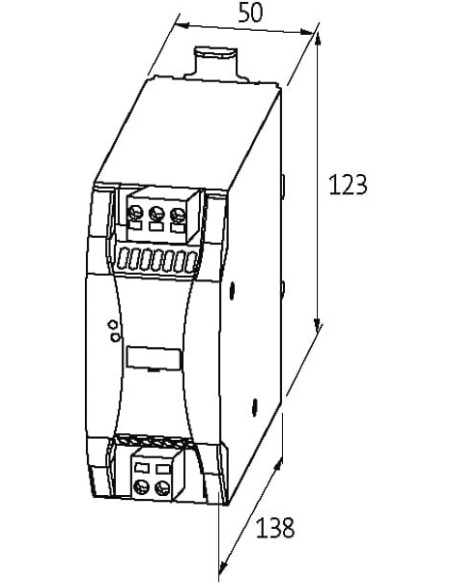

| Wysokość | 123 mm |
| Szerokość | 50 mm |
| Głębokość | 138 mm |
Warunki otoczenia | Klimatyczne
| Klasa środowiskowa (IEC 60721) | 3K3 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | L' |
| PIN 2 | N' |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | L |
| PIN 2 | N |
| PIN 3 | PE |
