Dostępny
Prąd: 135 A
z przewodem neutralnym
z wysokim tłumieniem
Krzywe tłumienia na życzenie.
3-fazowe i 1-stopniowe filtry odkłócające MEF 3/1 stosuje się w zakresie 0.1...30 MHz do tłumienia zakłóceń działających na przewody sieciowe i zasilające. Nadają się do sieci TN-S, TN-C-S i TT. Najlepszą skuteczność filtrowania uzyskuje się z krótkimi przewodami przyłączeniowymi (zalecenie: przyłącze PE
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 15 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 500 V |
Dane elektryczne | Wejście
| Liczba faz wejścia | 3 |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 16 mm² |
| Przekrój przyłącza jednożyłowego maks. | 50 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 16 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 50 mm² |
| Numer AWG jednożyłowy min. | 5 |
| Numer AWG jednożyłowy maks. | 0 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 5 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 0 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 3,1 kV |
| Napięcie próbne izolacji L-N | 3,3 kV |

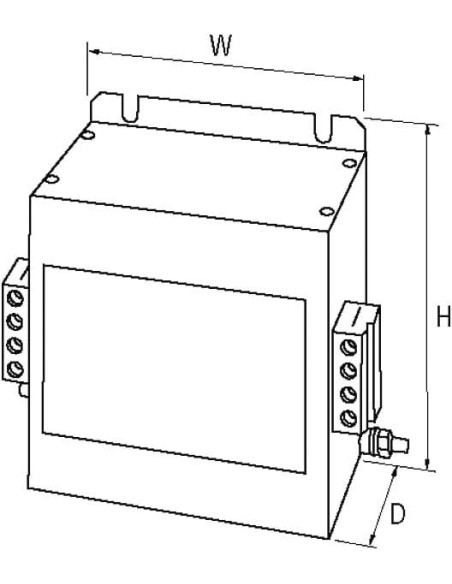

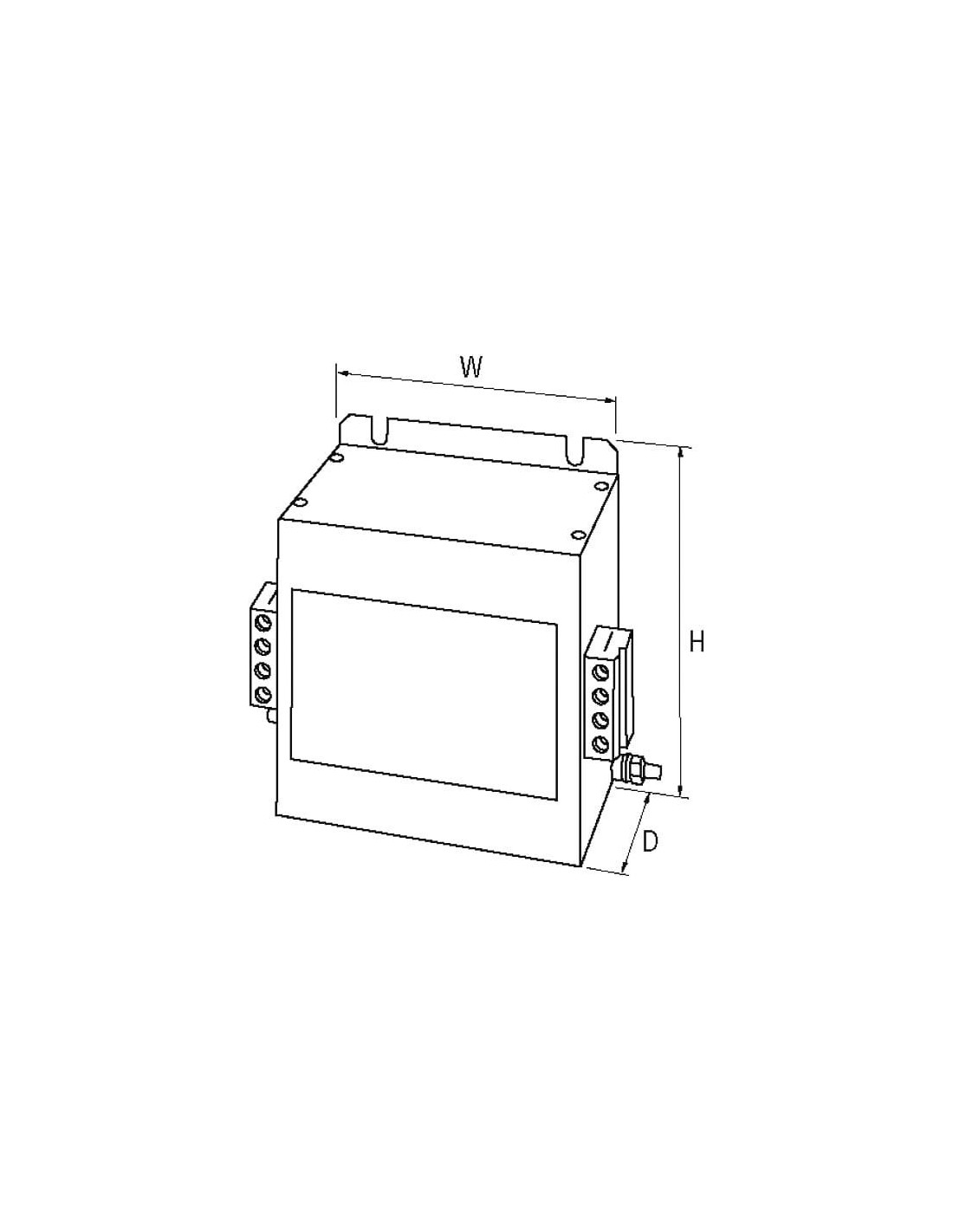

Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 170 mm |
| Szerokość | 180 mm |
| Głębokość | 140 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 4 |
| PIN 1 | L 1 |
| PIN 2 | L 2 |
| PIN 3 | L 3 |
| PIN 4 | N |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 4 |
| PIN 1 | L 1' |
| PIN 2 | L 2' |
| PIN 3 | L 3' |
| PIN 4 | N' |

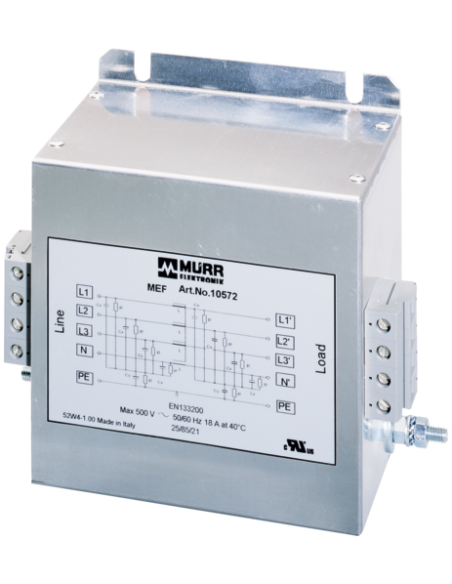

Filtr przeciwzakłóceniowy 3-fazowy 1-poziomowy 135A – Kod produktu 10578
Filtr przeciwzakłóceniowy 3-fazowy, 1-poziomowy o kodzie 10578 to zaawansowane rozwiązanie przeznaczone do skutecznego tłumienia zakłóceń elektromagnetycznych w sieciach zasilających i energetycznych. Produkt dedykowany jest do zastosowań przemysłowych, gdzie wymagana jest wysoka skuteczność filtracji w zakresie częstotliwości od 0,1 do 30 MHz.
Zastosowanie filtra przeciwzakłóceniowego – ochrona i niezawodność instalacji
Prezentowany trójfazowy filtr EMC znajduje zastosowanie w szerokim spektrum obszarów, w tym:
- Automatyka przemysłowa – ochrona układów sterowania, falowników, serwonapędów i robotyki przemysłowej przed zakłóceniami sieciowymi.
- Aplikacje elektroenergetyczne – zabezpieczenie infrastruktury elektroenergetycznej przed wpływem zakłóceń pochodzących od urządzeń o dużej mocy.
- Systemy zasilania – eliminacja zakłóceń w rozdzielniach oraz szafach sterowniczych, poprawa jakości napięcia zasilającego wrażliwe odbiorniki.
- Sieci TN-S, TN-C-S oraz TT – dedykowany do współpracy w różnych topologiach sieci zasilających.
Zaawansowana konstrukcja i certyfikowana jakość
Zastosowanie filtra trójfazowego z przewodem neutralnym i wysokim tłumieniem umożliwia efektywne ograniczenie zakłóceń przewodzonych oraz minimalizację ryzyka awarii sprzętu elektronicznego. Urządzenie posiada wytrzymałą i solidną obudowę, zapewniającą trwałość w wymagających warunkach przemysłowych. Konstrukcja z krótkimi przewodami przyłączeniowymi pozwala na osiągnięcie najlepszych parametrów tłumienia.
Dzięki spełnieniu norm EN IEC 60068-1 (kategoria klimatyczna 25/085/21), produkt jest przeznaczony do pracy w szerokim zakresie warunków środowiskowych.
Korzyści ze stosowania trójfazowego filtra przeciwzakłóceniowego
- Skuteczne tłumienie zakłóceń w szerokim zakresie częstotliwości – ochrona układów wrażliwych na impulsy i zakłócenia elektromagnetyczne.
- Dedykowany do dużych obciążeń (135 A) – możliwość zastosowania w instalacjach o wysokim poborze mocy.
- Bezpieczna i trwała konstrukcja – odporność na przeciążenia oraz wysoka wytrzymałość izolacji.
- Zgodność z normami bezpieczeństwa – potwierdzona licznymi certyfikatami jakości.

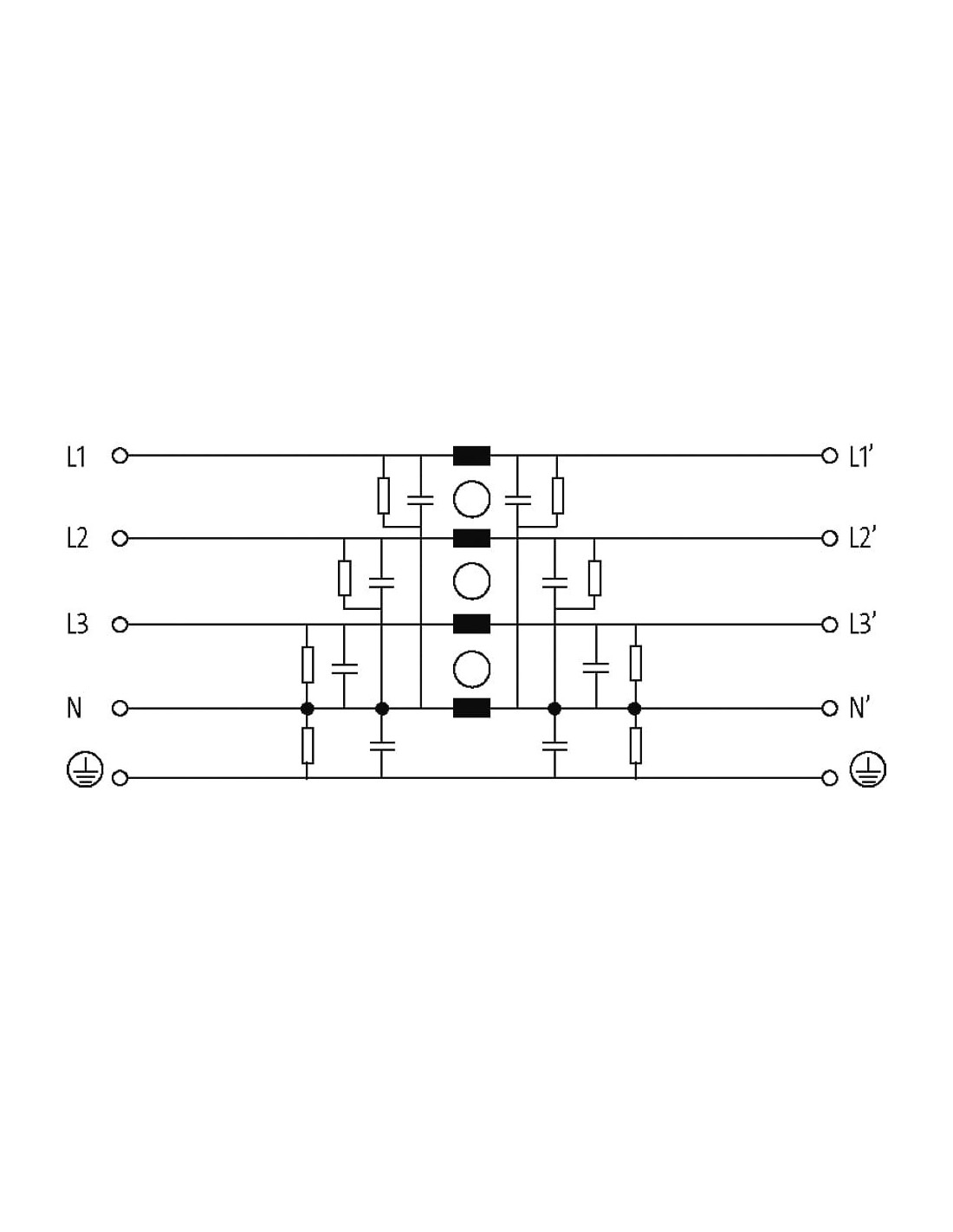

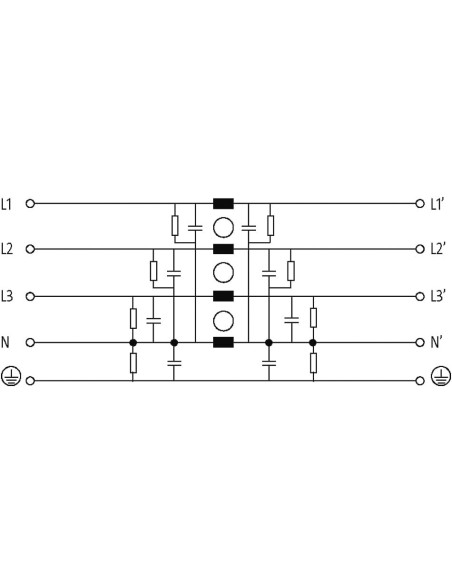

Typowa budowa i schemat połączeń
Obudowa filtra pozwala na łatwy montaż za pomocą śrub, a wyposażenie w zaciski śrubowe SK umożliwia uniwersalne podłączanie zarówno przewodów jednożyłowych, jak i wielożyłowych o przekroju od 16 do 50 mm². Produkt wyposażony jest w cztery bieguny zarówno po stronie wejściowej, jak i wyjściowej (L1, L2, L3, N oraz L1', L2', L3', N').
Status PIN:
- L1, L2, L3, N – wejście
- L1', L2', L3', N' – wyjście
Podsumowanie – filtr przeciwzakłóceniowy trójfazowy 135A
Filtr przeciwzakłóceniowy 3-fazowy, 1-poziomowy o kodzie 10578 to profesjonalne rozwiązanie dla każdej instalacji wymagającej efektywnej ochrony przed zakłóceniami elektromagnetycznymi. Jego uniwersalność, wysoka wytrzymałość na obciążenia oraz zgodność z aktualnymi normami sprawiają, że stanowi nieodzowny element nowoczesnych systemów zasilania i automatyki.
