3-fazowe i 1-stopniowe filtry odkłócające MEF 3/1 stosuje się w zakresie 0.1...30 MHz do tłumienia zakłóceń działających na przewody sieciowe i zasilające. Nadają się do sieci TN-S, TN-C-S i TT. Najlepszą skuteczność filtrowania uzyskuje się z krótkimi przewodami przyłączeniowymi (zalecenie: przyłącze PE
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 15 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 500 V |
Dane elektryczne | Wejście
| Liczba faz wejścia | 3 |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 0,5 mm² |
| Przekrój przyłącza jednożyłowego maks. | 25 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,5 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 25 mm² |
| Numer AWG jednożyłowy min. | 20 |
| Numer AWG jednożyłowy maks. | 3 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 20 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 3 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 3,1 kV |
| Napięcie próbne izolacji L-N | 3,3 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |

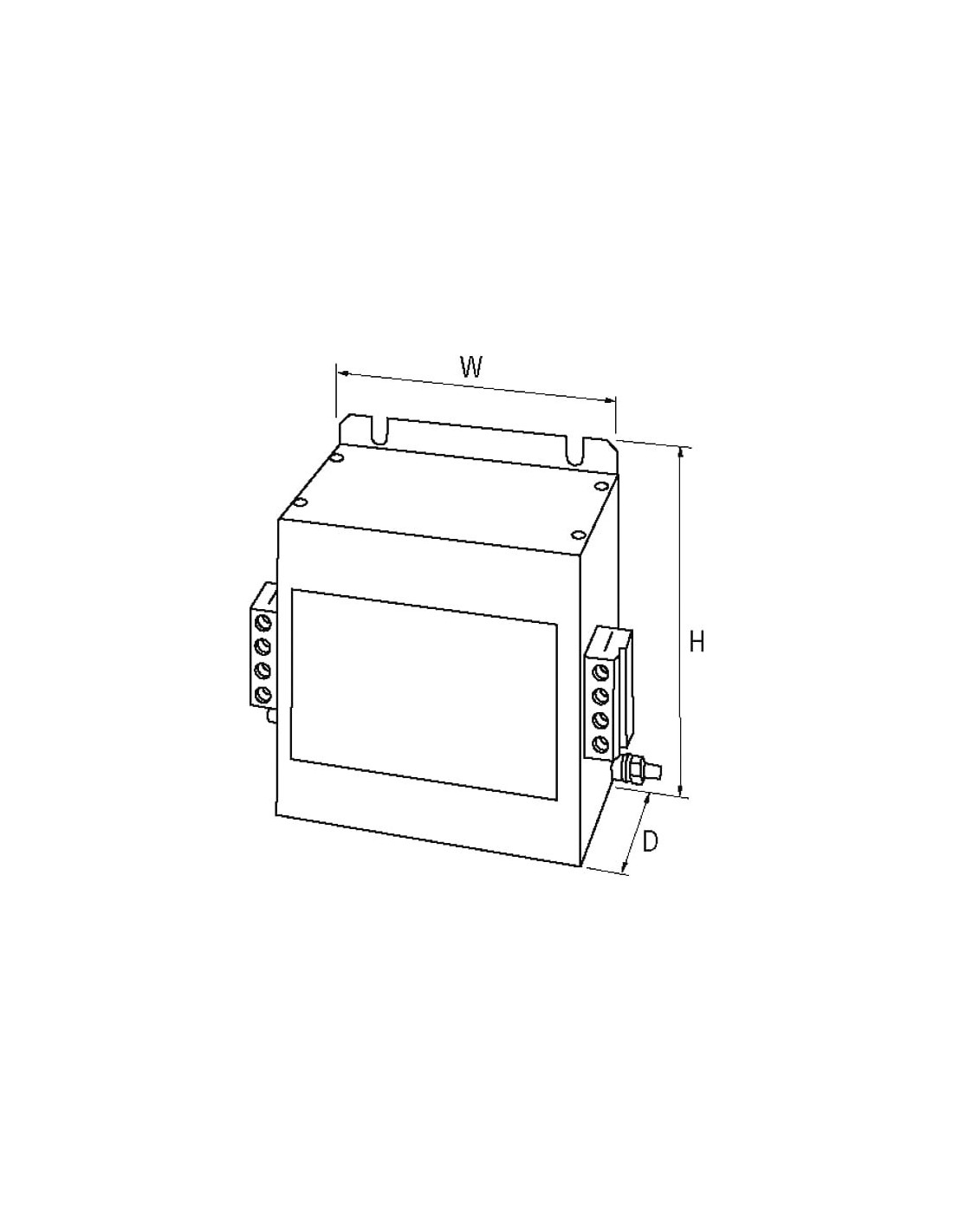

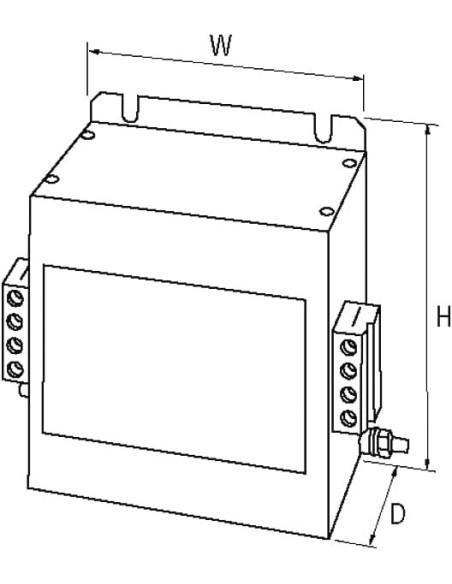

| Wysokość | 153 mm |
| Szerokość | 123 mm |
| Głębokość | 125 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |

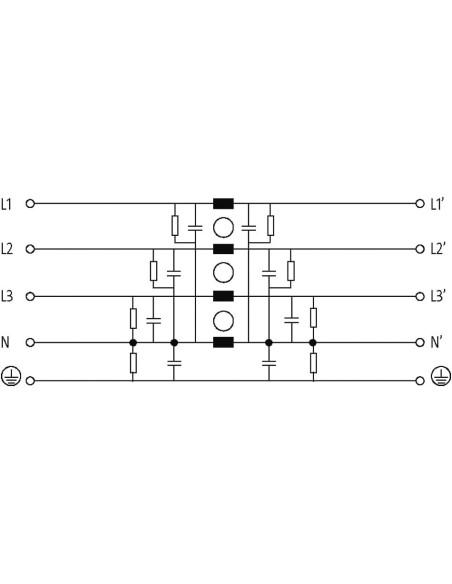

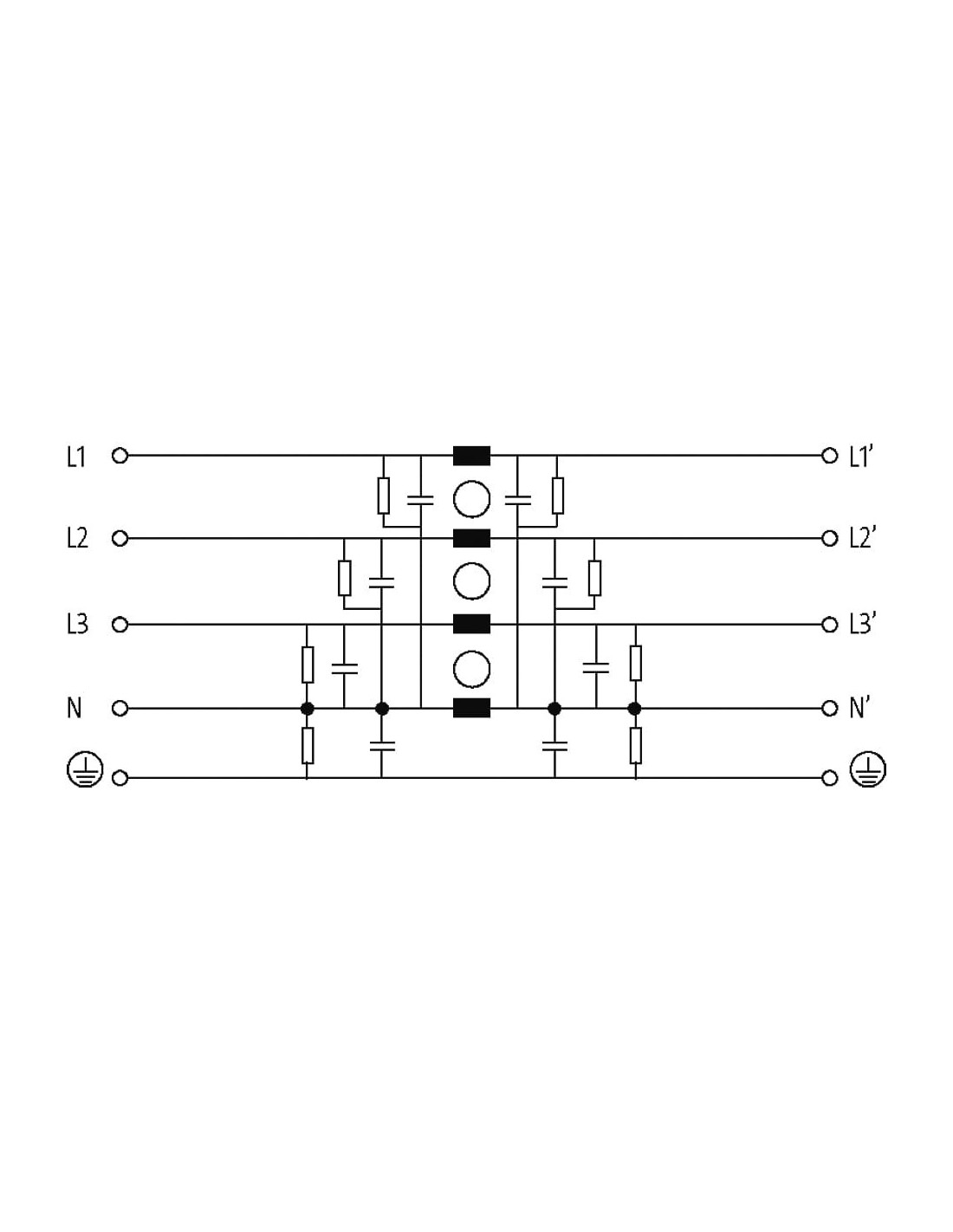

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 4 |
| PIN 1 | L 1 |
| PIN 2 | L 2 |
| PIN 3 | L 3 |
| PIN 4 | N |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 4 |
| PIN 1 | L 1' |
| PIN 2 | L 2' |
| PIN 3 | L 3' |
| PIN 4 | N' |

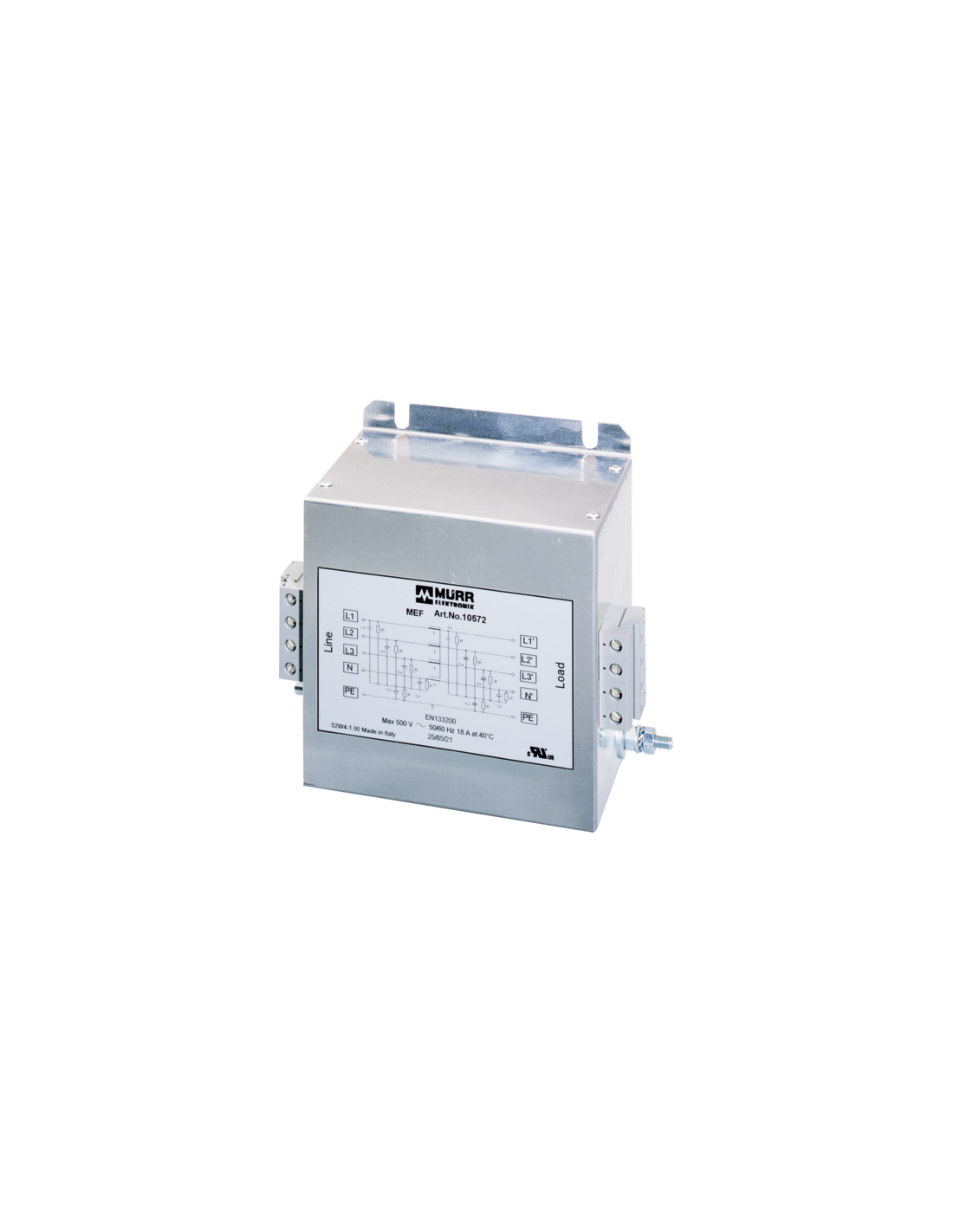

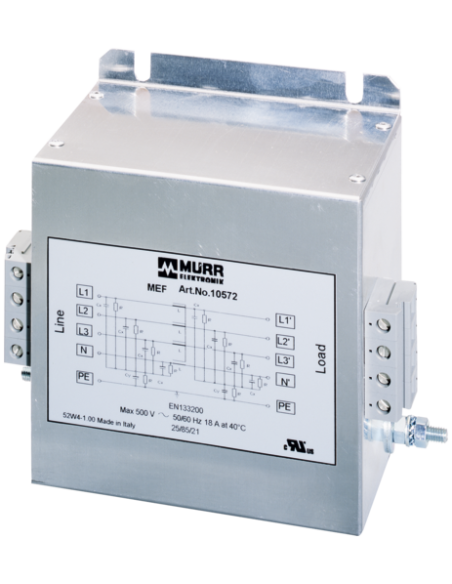

Filtr przeciwzakłóceniowy 3-fazowy 72A MEF 3/1 – profesjonalna ochrona instalacji elektrycznej
Filtr przeciwzakłóceniowy 3-fazowy 1-poziomowy o kodzie produktu 10575 to niezawodne rozwiązanie do tłumienia zakłóceń elektromagnetycznych w sieciach zasilających. Konstrukcja została dedykowana do pracy w instalacjach przemysłowych oraz komercyjnych, gdzie kluczowa jest wysoka jakość i stabilność zasilania.
Profesjonalne zastosowanie w automatyce i energetyce
Urządzenie doskonale sprawdza się w aplikacjach wymagających niezawodnej pracy maszyn i urządzeń, takich jak centra danych, systemy automatyki przemysłowej, energoelektronika, rozdzielnie elektryczne oraz linie produkcyjne. Filtr skutecznie eliminuje zakłócenia przewodzone z sieci w zakresie 0,1–30 MHz, zapewniając stabilność pracy urządzeń wrażliwych na zaburzenia elektromagnetyczne.
Wysoka skuteczność tłumienia zakłóceń elektromagnetycznych
Filtr 3-fazowy MEF 3/1 wyróżnia się wysokim poziomem tłumienia zarówno dla linii z przewodem neutralnym, jak i systemów TN-S, TN-C-S oraz TT. Urządzenie wyposażone jest w jeden stopień filtracji, który skutecznie ogranicza przepływ zakłóceń z sieci do odbiorników oraz w odwrotnym kierunku. Montaż zaleca się w przypadku konieczności spełnienia norm kompatybilności elektromagnetycznej (EMC).
- 3-fazowy filtr z przewodem neutralnym
- Przeznaczony do pracy przy maksymalnym natężeniu 72 A
- Wysokie napięcie robocze – do 500 V AC
- Niskie prądy upływowe zapewniające bezpieczeństwo instalacji
- Wytrzymałość izolacji – odporność na napięcia próbne do 3,3 kV
- Szerokie spektrum zastosowań w energetyce, przemyśle i automatyce
- Możliwość uzyskania krzywych tłumienia na życzenie
Konstrukcja, montaż i wygoda obsługi
Solidna obudowa i kompaktowe wymiary (wysokość 153 mm, szerokość 123 mm, głębokość 125 mm) umożliwiają łatwy montaż w rozdzielnicach oraz szafach przemysłowych. Przyłącza śrubowe zapewniają pewny i szybki montaż przewodów, zarówno jednożyłowych, jak i wielożyłowych (od 0,5 mm² do 25 mm²).
Konstrukcja przystosowana do montażu śrubowego umożliwia bezpieczne mocowanie w różnych pozycjach montażowych. Odpowiednie zaciski zapewniają szybkie podłączenie przewodów fazowych oraz neutralnych.
Typowe zastosowania filtra przeciwzakłóceniowego MEF 3/1
- Zasilanie falowników i napędów o dużej mocy
- Linie produkcyjne, w których istotna jest redukcja zakłóceń przewodzonych
- Szafy rozdzielcze i automatyki przemysłowej
- Centrala wentylacyjna, HVAC oraz klimatyzatory przemysłowe
- Systemy serwerowe i centra danych
- Modernizacja instalacji w celu spełnienia wymagań EMC
Filtr przeciwzakłóceniowy trójfazowy 10575 to niezastąpiony element w nowoczesnych instalacjach przemysłowych, gdzie konieczne jest skuteczne zabezpieczenie przed zakłóceniami elektromagnetycznymi oraz zapewnienie niezawodnej pracy urządzeń elektrycznych.
