Prąd: 36 A
1-stopniowe
Krzywe tłumienia na życzenie.
3-fazowe i 1-/2-stopniowe filtry odkłócające MEF 3/1-3/2 stosuje się w zakresie 0.1...30 MHz do tłumienia zakłóceń działających na przewody sieciowe i zasilające. Nadają się do sieci TN-C. Najlepszą skuteczność filtrowania uzyskuje się z krótkimi przewodami przyłączeniowymi (zalecenie: przyłącze PE
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 10 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 600 V |
Dane elektryczne | Wejście
| Liczba faz wejścia | 3 |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 0,5 mm² |
| Przekrój przyłącza jednożyłowego maks. | 16 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,5 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 10 mm² |
| Numer AWG jednożyłowy min. | 20 |
| Numer AWG jednożyłowy maks. | 5 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 20 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 7 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 3,1 kV |
| Napięcie próbne izolacji L-N | 3,3 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 250 mm |
| Szerokość | 90 mm |
| Głębokość | 100 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1 |
| PIN 2 | L 2 |
| PIN 3 | L 3 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1' |
| PIN 2 | L 2' |
| PIN 3 | L 3' |

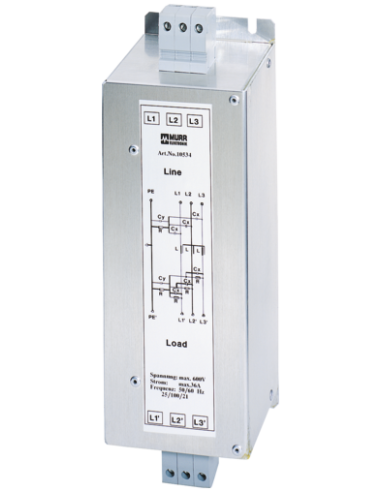

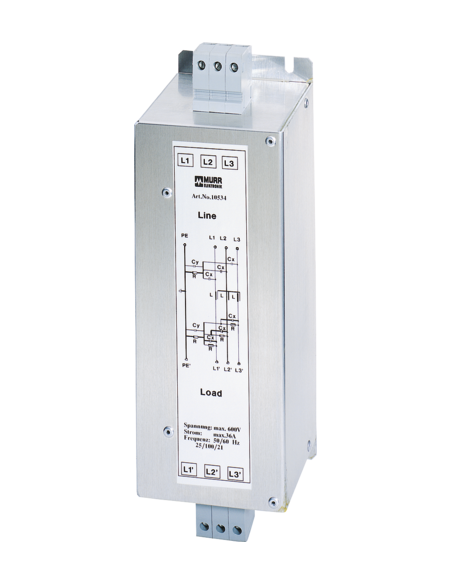

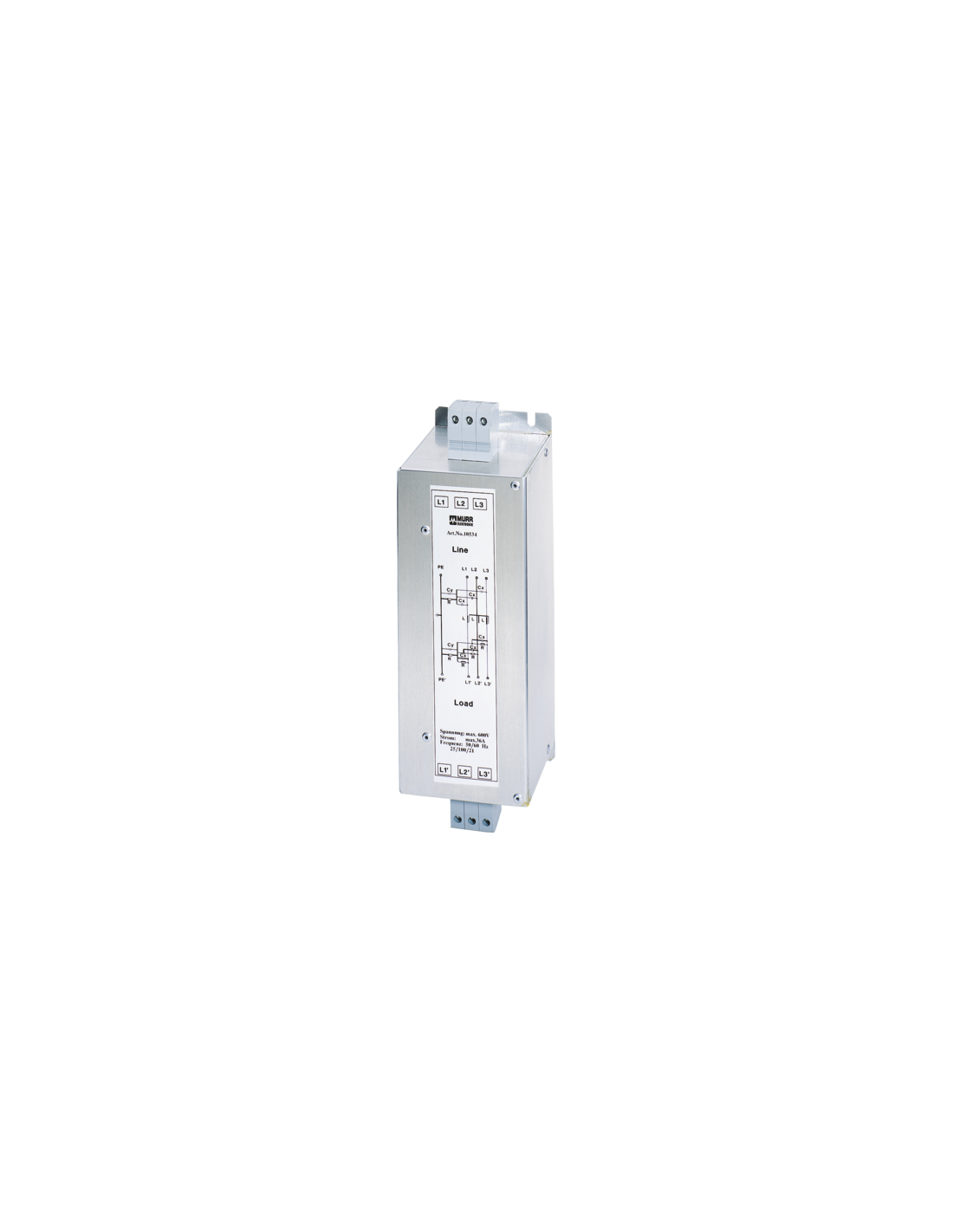

Filtr przeciwzakłóceniowy 3-fazowy 36A – skuteczna ochrona instalacji elektrycznych
Filtr przeciwzakłóceniowy 3-fazowy, 1-poziomowy o prądzie znamionowym 36A i maksymalnym napięciu roboczym 3x600VAC to wysokiej jakości urządzenie dedykowane profesjonalnym instalacjom przemysłowym. Rozwiązanie to umożliwia efektywne eliminowanie zakłóceń EMC w szerokim zakresie częstotliwości od 0,1 do 30 MHz, co znacząco wpływa na poprawę stabilności oraz żywotności zarówno maszyn, jak i całych systemów automatyki.
Zastosowanie filtra przeciwzakłóceniowego MEF 3/1 – bezpieczeństwo i niezawodność
Trójfazowe filtry przeciwzakłóceniowe typu MEF 3/1 doskonale sprawdzają się w sieciach TN-C, gdzie kluczowe jest tłumienie zakłóceń przewodzonych działających na linie zasilające. Najlepszą efektywność filtracji osiąga się przy zastosowaniu krótkich przewodów przyłączeniowych oraz prawidłowym podłączeniu przewodu ochronnego PE.
- Stosowany w urządzeniach automatyki przemysłowej
- Zastosowanie w szafach sterowniczych i panelach rozdzielczych
- Ochrona czułych odbiorników, falowników, serwonapędów, maszyn CNC
- Poprawa kompatybilności elektromagnetycznej (EMC) w zakładach produkcyjnych
Parametry konstrukcyjne i montażowe – szybka integracja w systemie
Obudowa filtra wykonana jest z trwałych materiałów, co gwarantuje niezawodność nawet w trudnych warunkach przemysłowych. Przemyślana konstrukcja umożliwia łatwy montaż na zasadzie przykręcania, a wyprowadzenia w postaci wytrzymałych zacisków śrubowych zapewniają prostą i bezpieczną instalację.
- Zaciski śrubowe (SK) do podłączeń jedno- i wielożyłowych
- Kolor uchwytów stykowych: szary

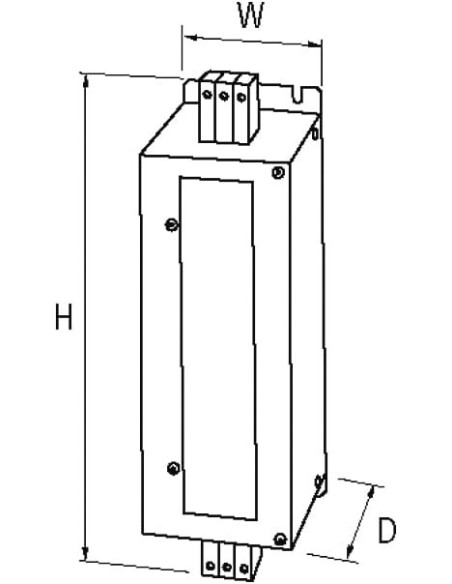

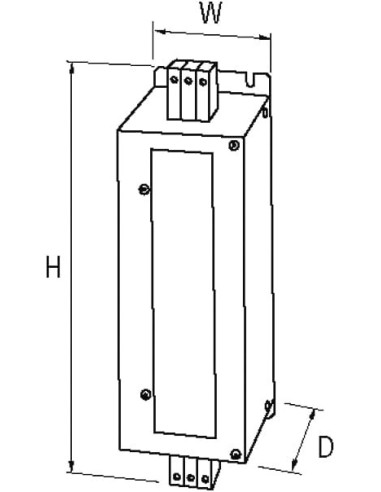

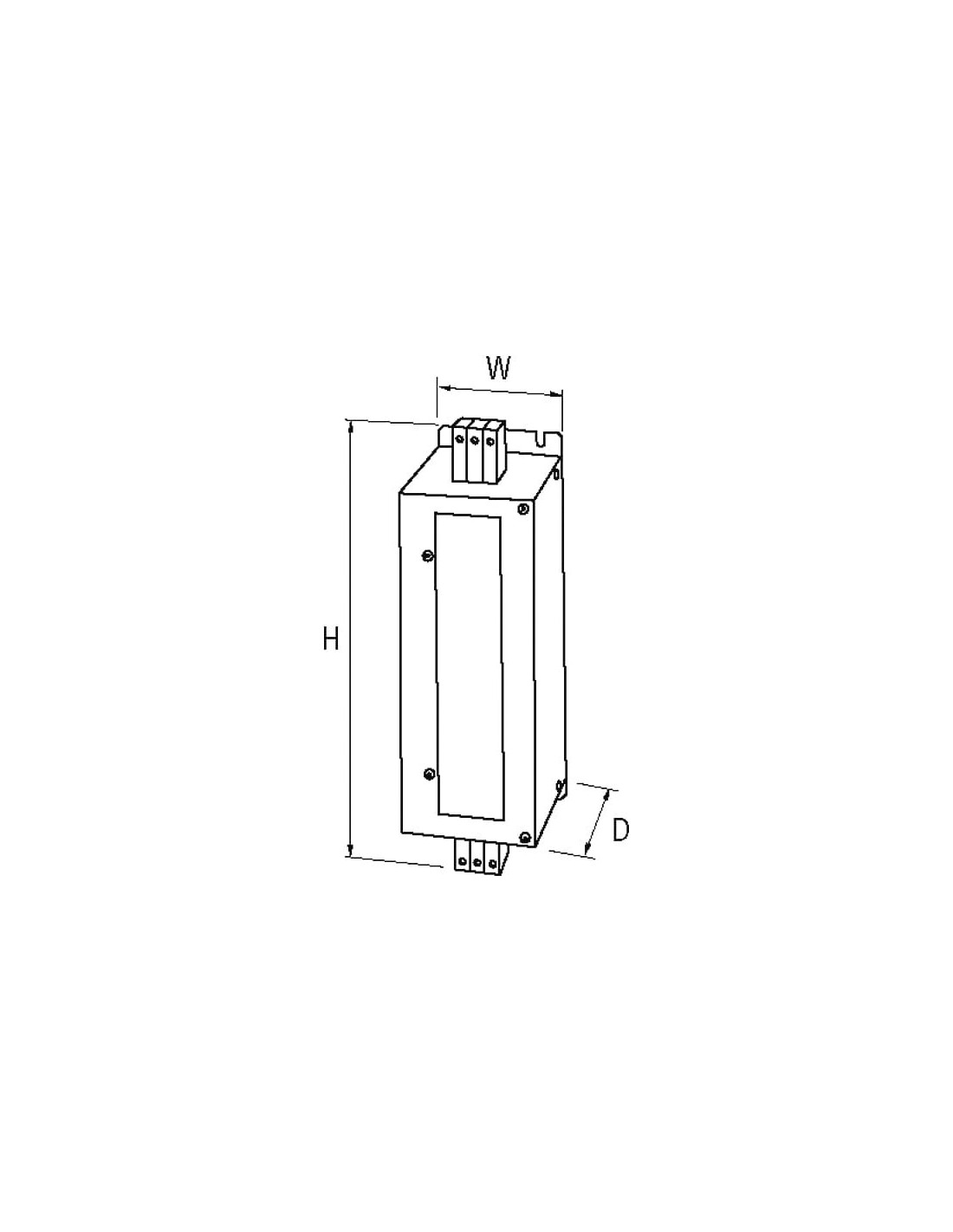

- Kompaktowe wymiary: szerokość 90 mm, wysokość 250 mm, głębokość 100 mm
Budowa wewnętrzna i funkcjonalność – skuteczność tłumienia zakłóceń

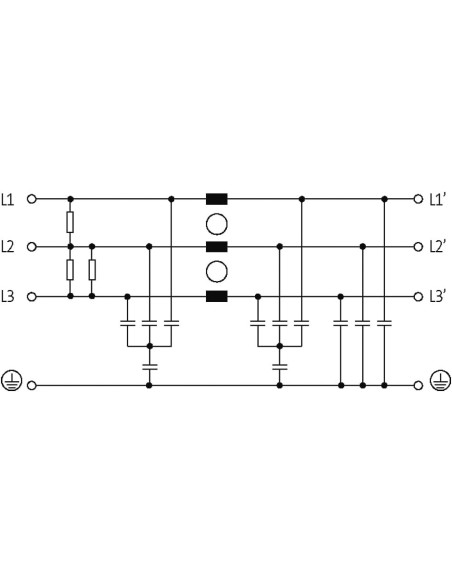

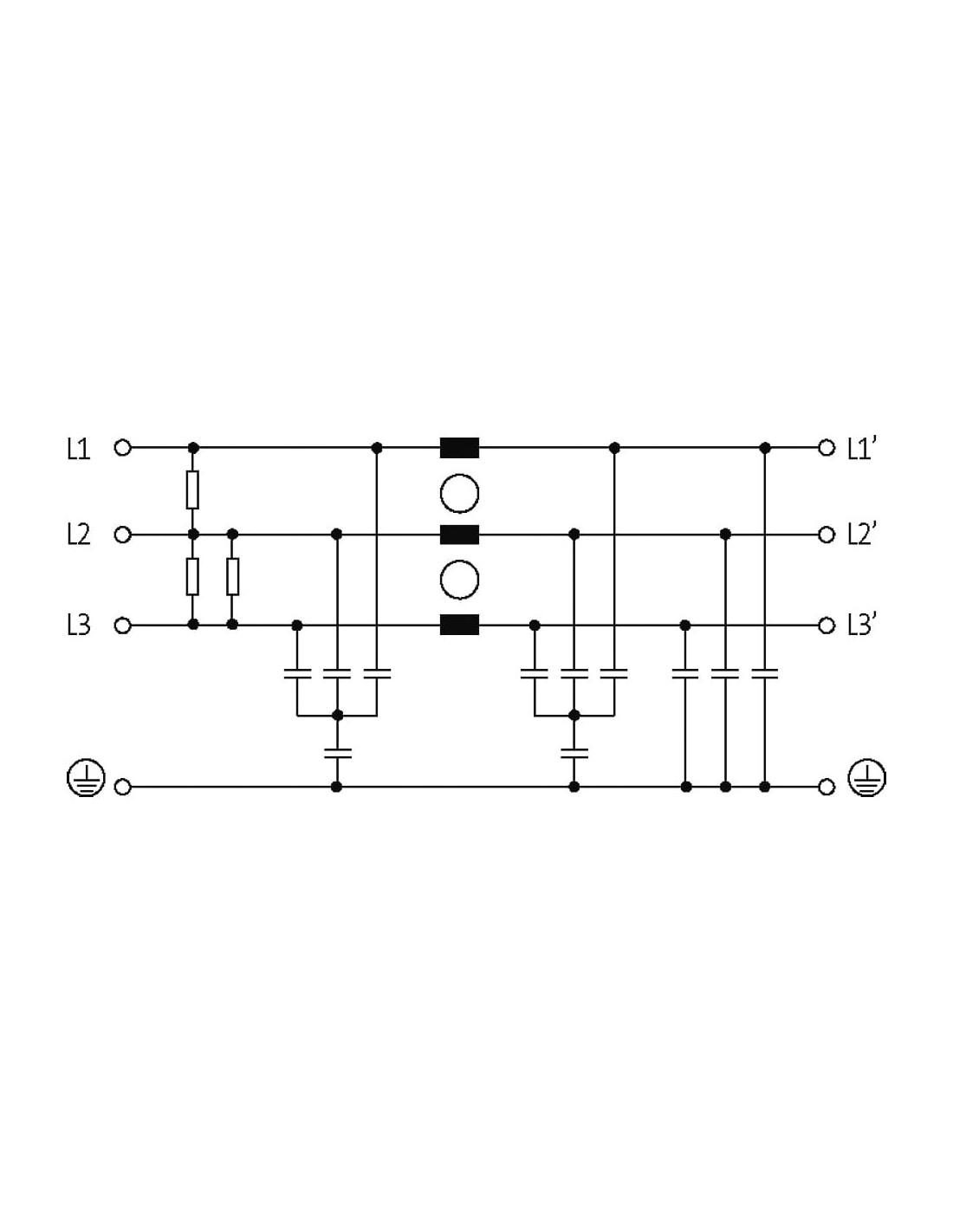

Układ filtra składa się z zestawu kondensatorów i dławików, które wspólnie działają na redukcję zakłóceń przewodzonych w każdej z trzech faz oraz względem ziemi. Przemyślane rozmieszczenie elementów filtrujących pozwala uzyskać wysoką skuteczność przy zachowaniu odpowiednich parametrów wytrzymałościowych i bezpieczeństwa.
Korzyści i cechy wyróżniające filtr przeciwzakłóceniowy 36A
- Wysoka skuteczność tłumienia w zakresie 0,1 – 30 MHz
- Przystosowany do pracy z napięciem do 600 VAC
- Wytrzymałość na przeciążenia krótkotrwałe
- Bezpieczne i łatwe w użyciu zaciski śrubowe
- Możliwość zastosowania w szerokim spektrum aplikacji przemysłowych
- Kompatybilność z wymaganiami norm bezpieczeństwa i kompatybilności elektromagnetycznej
Filtr przeciwzakłóceniowy MEF 3/1 36A to rozwiązanie, które podnosi poziom ochrony i pewności pracy w rozbudowanych systemach elektrycznych, automatyce, przemyśle maszynowym oraz infrastrukturze.
