Prąd: 80 A
1-stopniowe
Krzywe tłumienia na życzenie.

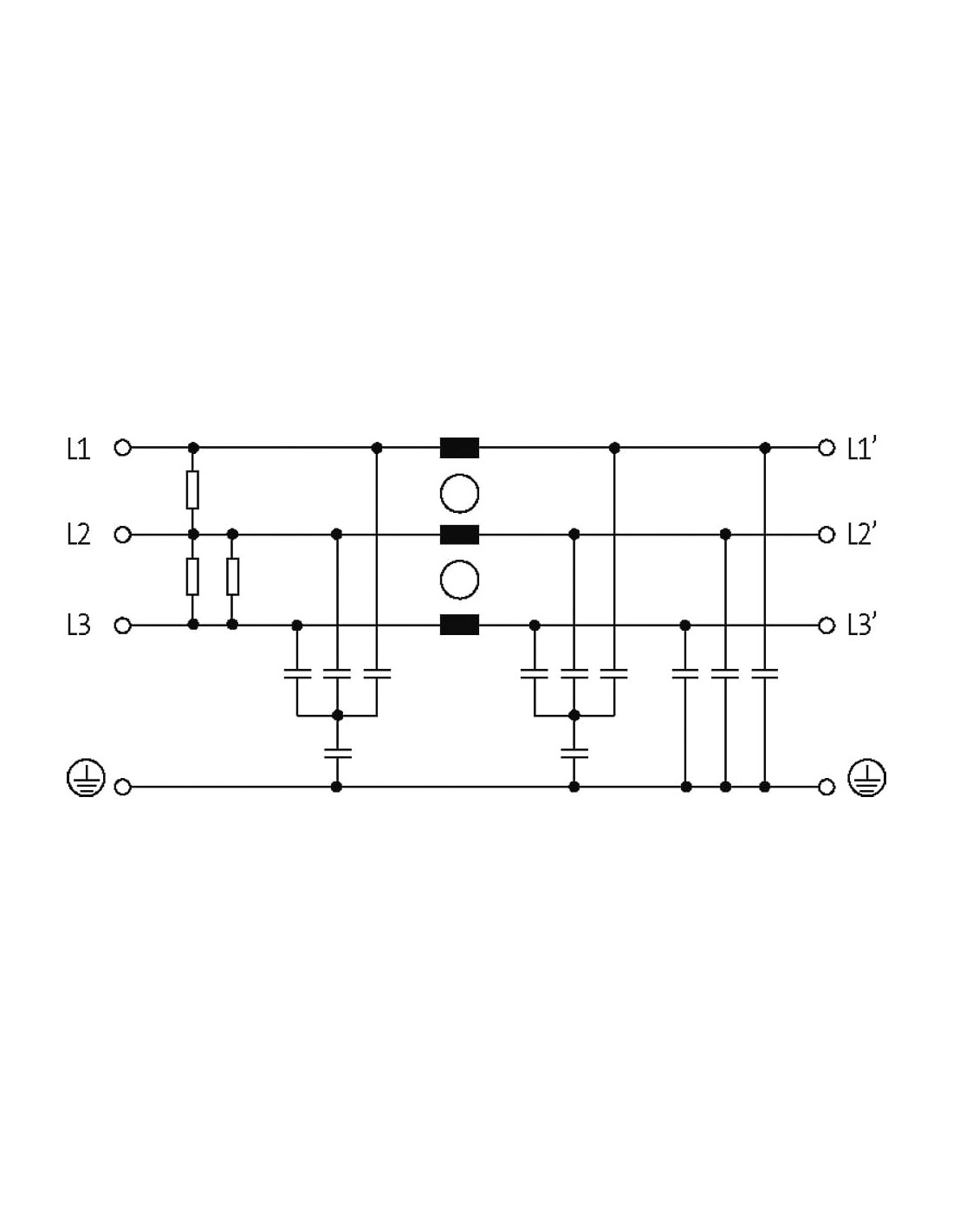

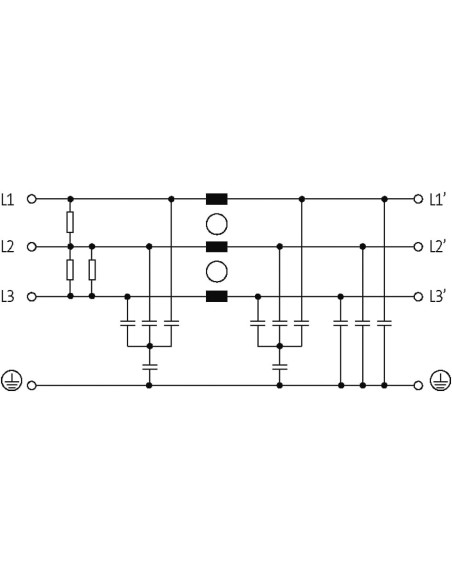

3-fazowe i 1-/2-stopniowe filtry odkłócające MEF 3/1-3/2 stosuje się w zakresie 0.1...30 MHz do tłumienia zakłóceń działających na przewody sieciowe i zasilające. Nadają się do sieci TN-C. Najlepszą skuteczność filtrowania uzyskuje się z krótkimi przewodami przyłączeniowymi (zalecenie: przyłącze PE
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 10 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 600 V |
Dane elektryczne | Wejście
| Liczba faz wejścia | 3 |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 6 mm² |
| Przekrój przyłącza jednożyłowego maks. | 35 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 10 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 35 mm² |
| Numer AWG jednożyłowy min. | 9 |
| Numer AWG jednożyłowy maks. | 2 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 7 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 2 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 3,1 kV |
| Napięcie próbne izolacji L-N | 3,3 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |

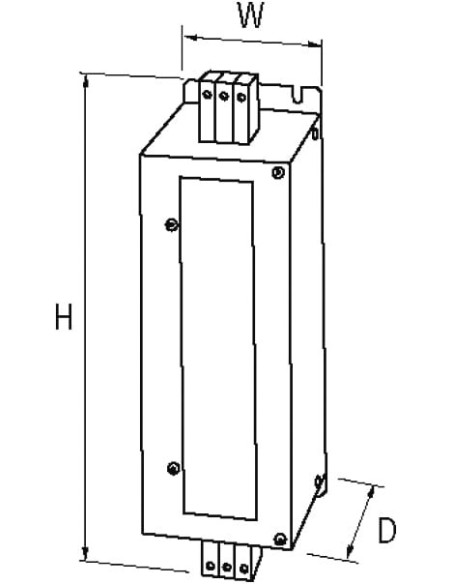

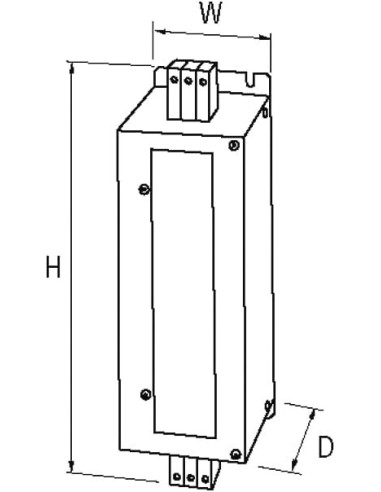

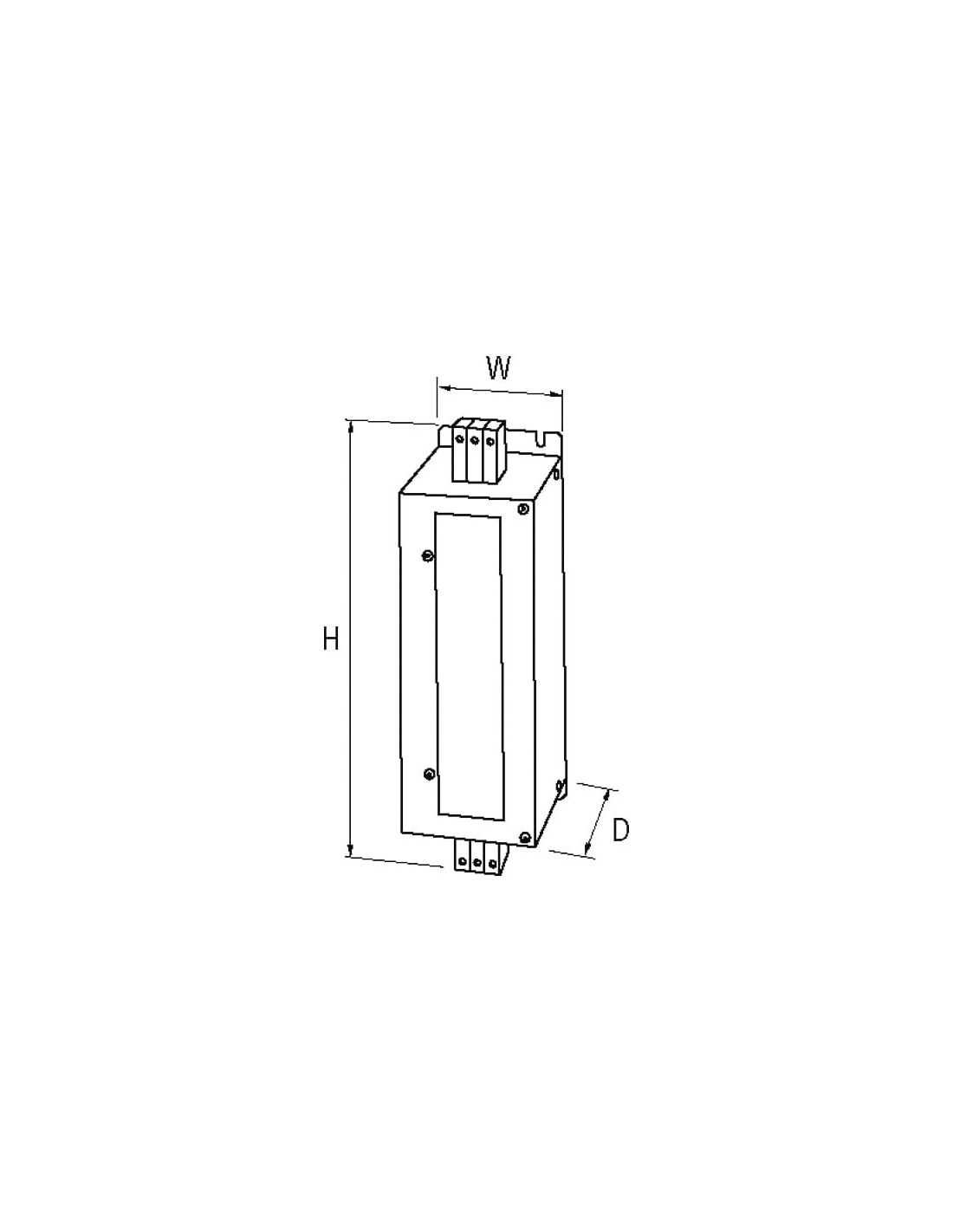

| Wysokość | 270 mm |
| Szerokość | 90 mm |
| Głębokość | 150 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1 |
| PIN 2 | L 2 |
| PIN 3 | L 3 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1' |
| PIN 2 | L 2' |
| PIN 3 | L 3' |

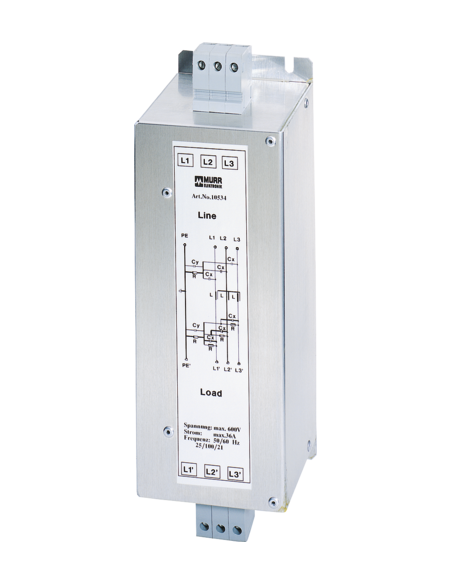

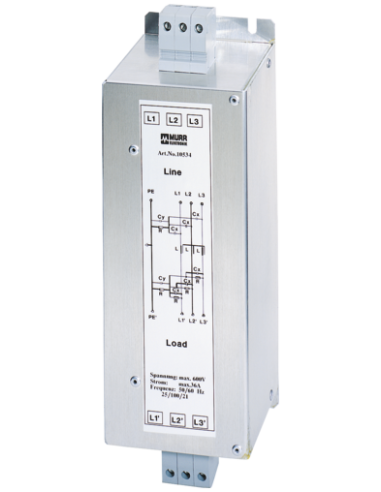

Filtr przeciwzakłóceniowy 3-fazowy 80A – skuteczna ochrona instalacji elektrycznych
Filtr przeciwzakłóceniowy 3-fazowy, 1-poziomowy o kodzie produktu 10537 to zaawansowane urządzenie przeznaczone do tłumienia zakłóceń elektromagnetycznych (EMI) w szerokim zakresie częstotliwości od 0,1 do 30 MHz. Dzięki niemu możliwe jest skuteczne eliminowanie zakłóceń powstających na liniach zasilających oraz przewodach sieciowych, co przekłada się na zwiększenie niezawodności pracy urządzeń przemysłowych.
Główne cechy i korzyści stosowania filtra przeciwzakłóceniowego
- Prąd znamionowy 80A – dedykowany do zastosowań wymagających wysokiej wydajności.
- Jednopoziomowa konstrukcja – gwarantuje skuteczne tłumienie zakłóceń przy minimalnej komplikacji instalacji.
- Kompatybilność z sieciami TN-C – optymalny wybór dla instalacji przemysłowych i komercyjnych.
- Niski prąd upływowy – zwiększa bezpieczeństwo eksploatacji.
- Szeroki zakres napięcia roboczego do 600 V AC – możliwość pracy w różnorodnych warunkach i aplikacjach.
- Wysoki poziom ochrony elektrycznej – odporność na wysokie napięcia próbne izolacji L-L do 3,1 kV oraz L-N do 3,3 kV.
- Zaciski śrubowe – ułatwiają szybki i pewny montaż zarówno w wersji jednożyłowej, jak i wielożyłowej (drobnożyłowej).
- Kompaktowa, metalowa obudowa – zapewnia skuteczną ochronę mechaniczną oraz łatwy montaż dzięki otworom montażowym.
Typowe zastosowania filtra przeciwzakłóceniowego 3-fazowego
Filtr przeciwzakłóceniowy 3-fazowy 80A znajduje zastosowanie w miejscach, gdzie wymagane jest skuteczne tłumienie zakłóceń elektromagnetycznych, zwłaszcza w środowiskach przemysłowych, takich jak:
- rozdzielnie i szafy sterownicze,
- układy automatyki przemysłowej,
- systemy napędów elektrycznych,
- maszyny produkcyjne o dużym poborze mocy,
- instalacje zasilające linie produkcyjne i urządzenia laboratoryjne.
Filtry tej serii mogą być stosowane zarówno w nowych, jak i modernizowanych instalacjach, pozwalając na skuteczne podniesienie odporności EMC całego systemu.
Budowa i montaż filtra 3-fazowego – prostota i bezpieczeństwo
Filtr wyposażony jest w wygodne zaciski śrubowe, które umożliwiają szybkie i pewne połączenie przewodów o przekrojach od 6 mm² do 35 mm² (jednożyłowe) oraz od 10 mm² do 35 mm² (wielożyłowe/drobnożyłowe). Dzięki solidnej, metalowej obudowie możliwy jest montaż poprzez przykręcenie bezpośrednio do szafy lub płyty montażowej.
Zaleca się stosowanie krótkich przewodów przyłączeniowych oraz możliwie najkrótszego połączenia PE w celu maksymalizacji skuteczności tłumienia zakłóceń.
Parametry techniczne – podsumowanie
- Prąd znamionowy: 80 A
- Liczba faz: 3
- Maksymalne napięcie robocze: 600 V AC
- Częstotliwość sieci: 50...60 Hz
- Prąd upływowy: do 10 mA
- Wymiary (wys. x szer. x gł.): 270 x 90 x 150 mm
- Zaciski śrubowe – kolor szary
- Trwałość i bezpieczeństwo – spełnia normy EN IEC 60068-1, poziom klimatyczny 25/085/21
Filtry przeciwzakłóceniowe – niezawodne rozwiązanie dla branży przemysłowej
Wysoka skuteczność tłumienia w szerokim paśmie częstotliwości sprawia, że trójfazowy filtr przeciwzakłóceniowy jest niezbędnym elementem w systemach wymagających zgodności z normami EMC oraz dbałości o ciągłość i niezawodność działania maszyn oraz urządzeń elektrycznych.
Polecamy także inne produkty z kategorii: Sieciowe filtry przeciwzakłóceniowe »
