Dostępny
Prąd: 110 A
1-stopniowe
Krzywe tłumienia na życzenie.

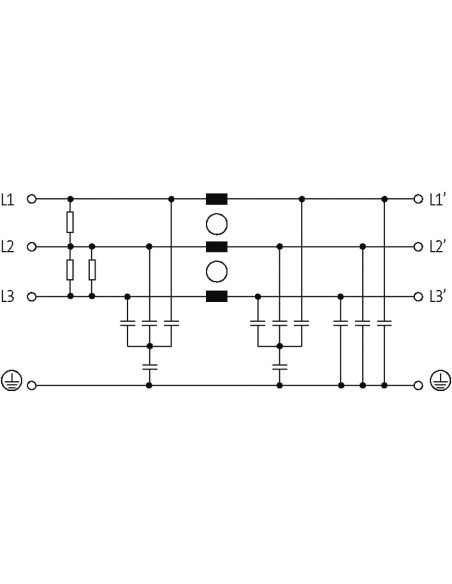

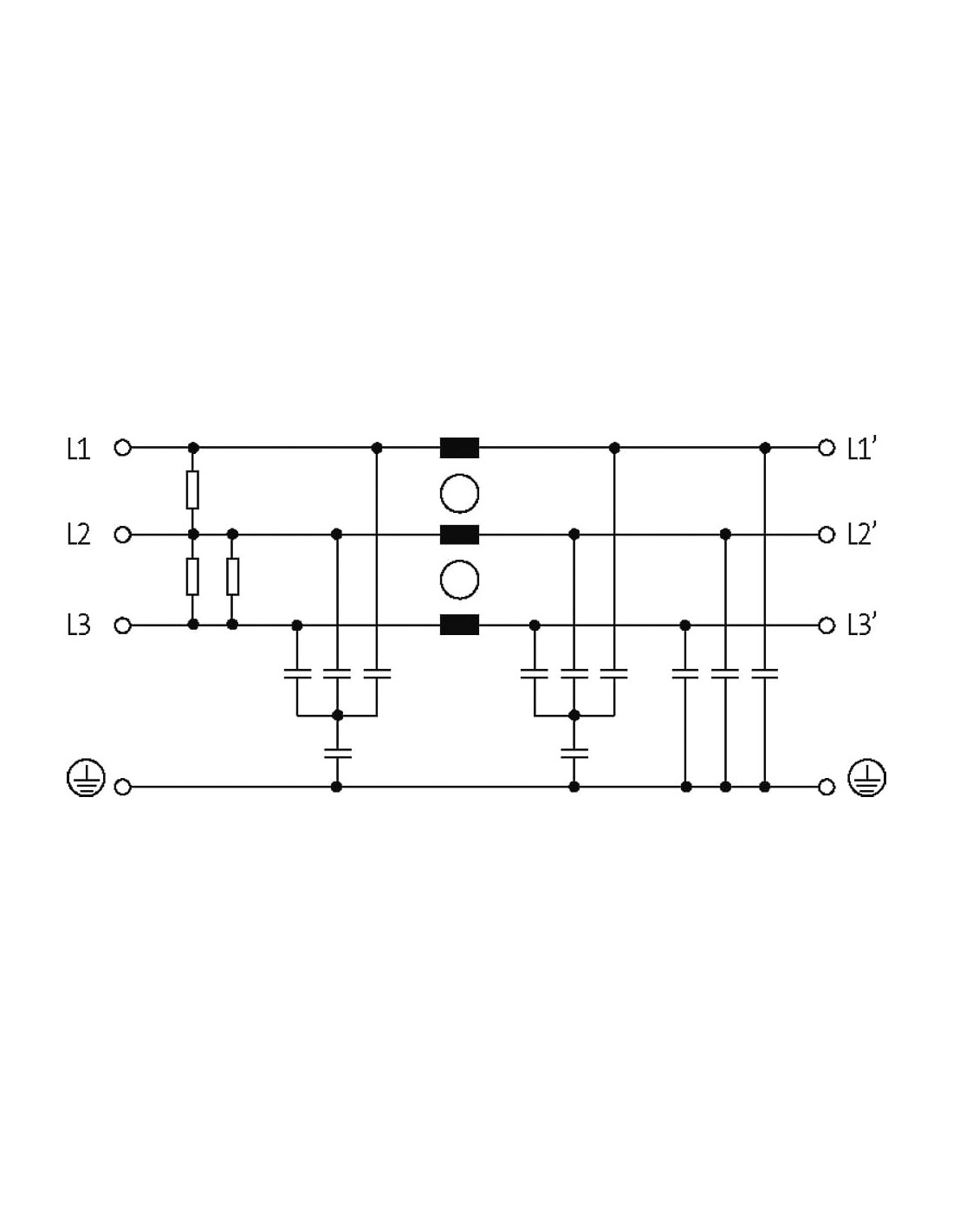

3-fazowe i 1-/2-stopniowe filtry odkłócające MEF 3/1-3/2 stosuje się w zakresie 0.1...30 MHz do tłumienia zakłóceń działających na przewody sieciowe i zasilające. Nadają się do sieci TN-C. Najlepszą skuteczność filtrowania uzyskuje się z krótkimi przewodami przyłączeniowymi (zalecenie: przyłącze PE
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 10 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 600 V |
Dane elektryczne | Wejście
| Liczba faz wejścia | 3 |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 16 mm² |
| Przekrój przyłącza jednożyłowego maks. | 50 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 16 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 50 mm² |
| Numer AWG jednożyłowy min. | 5 |
| Numer AWG jednożyłowy maks. | 0 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 5 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 0 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 3,1 kV |
| Napięcie próbne izolacji L-N | 3,3 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |

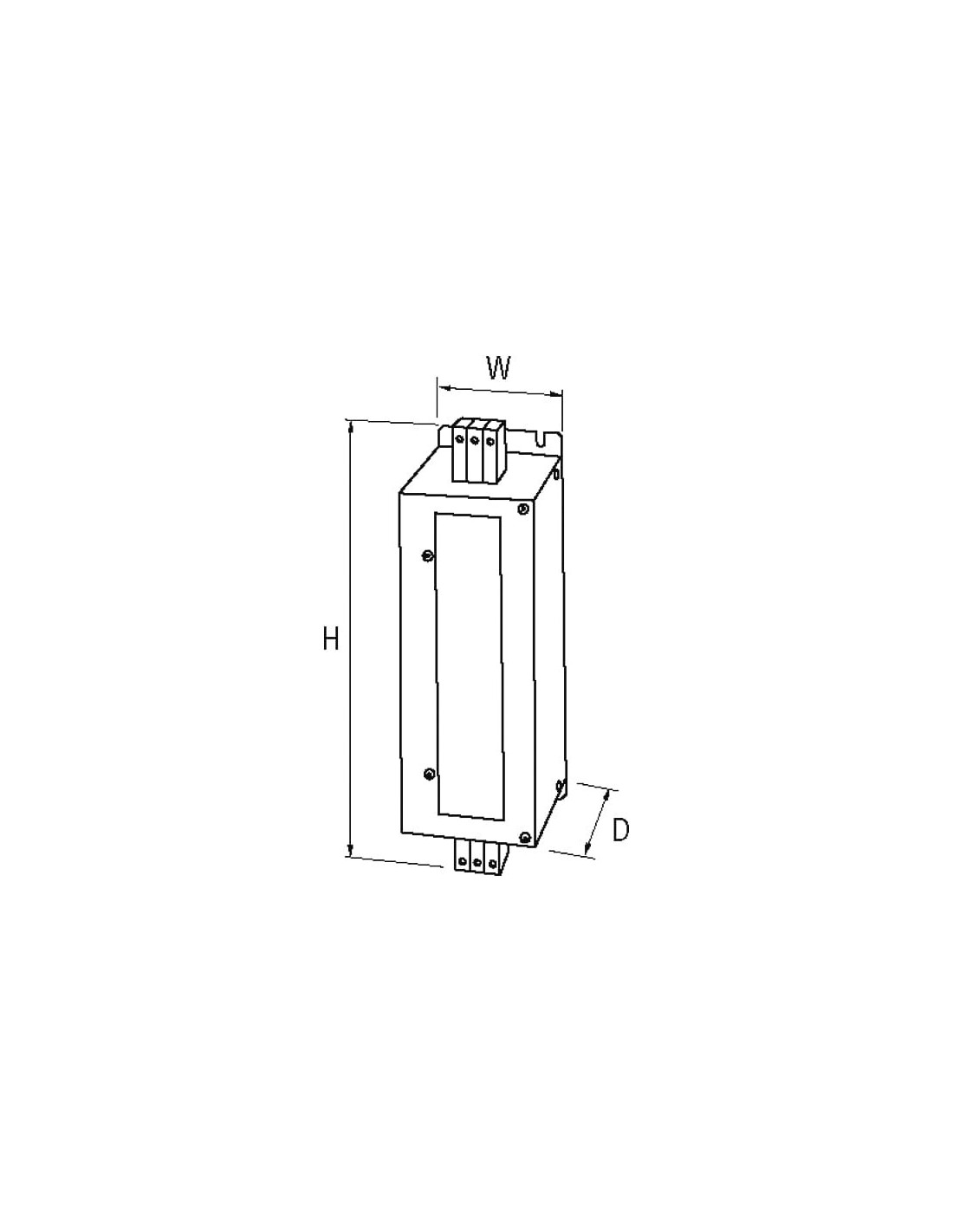

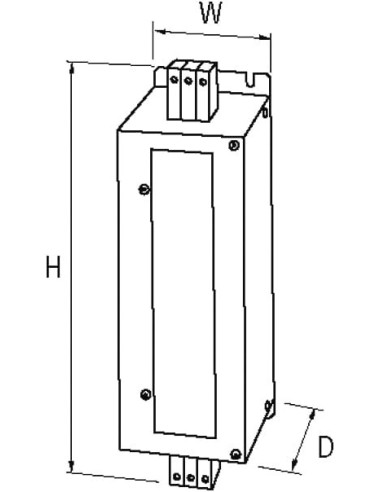

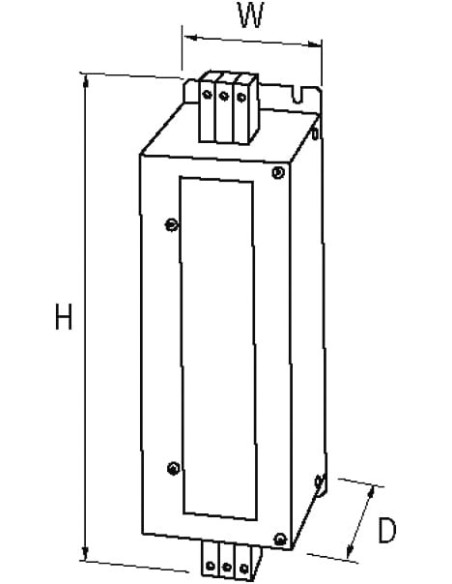

| Wysokość | 270 mm |
| Szerokość | 90 mm |
| Głębokość | 150 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1 |
| PIN 2 | L 2 |
| PIN 3 | L 3 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1' |
| PIN 2 | L 2' |
| PIN 3 | L 3' |

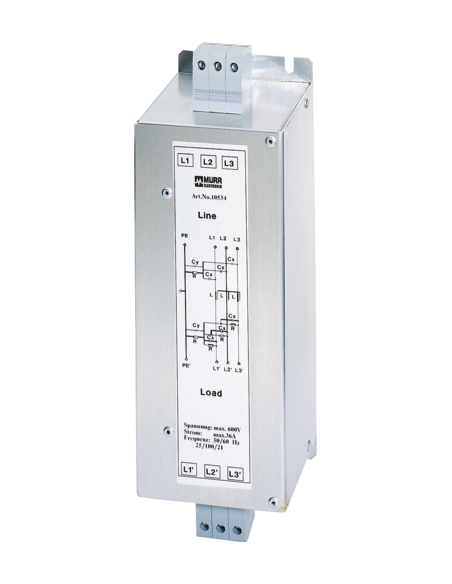

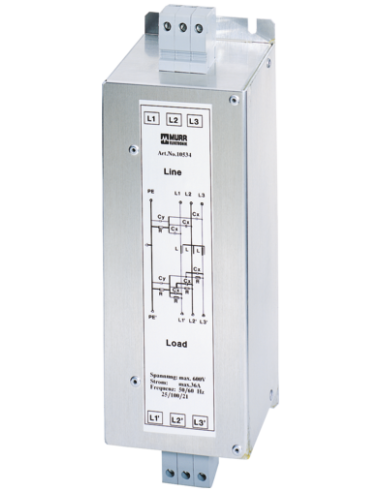

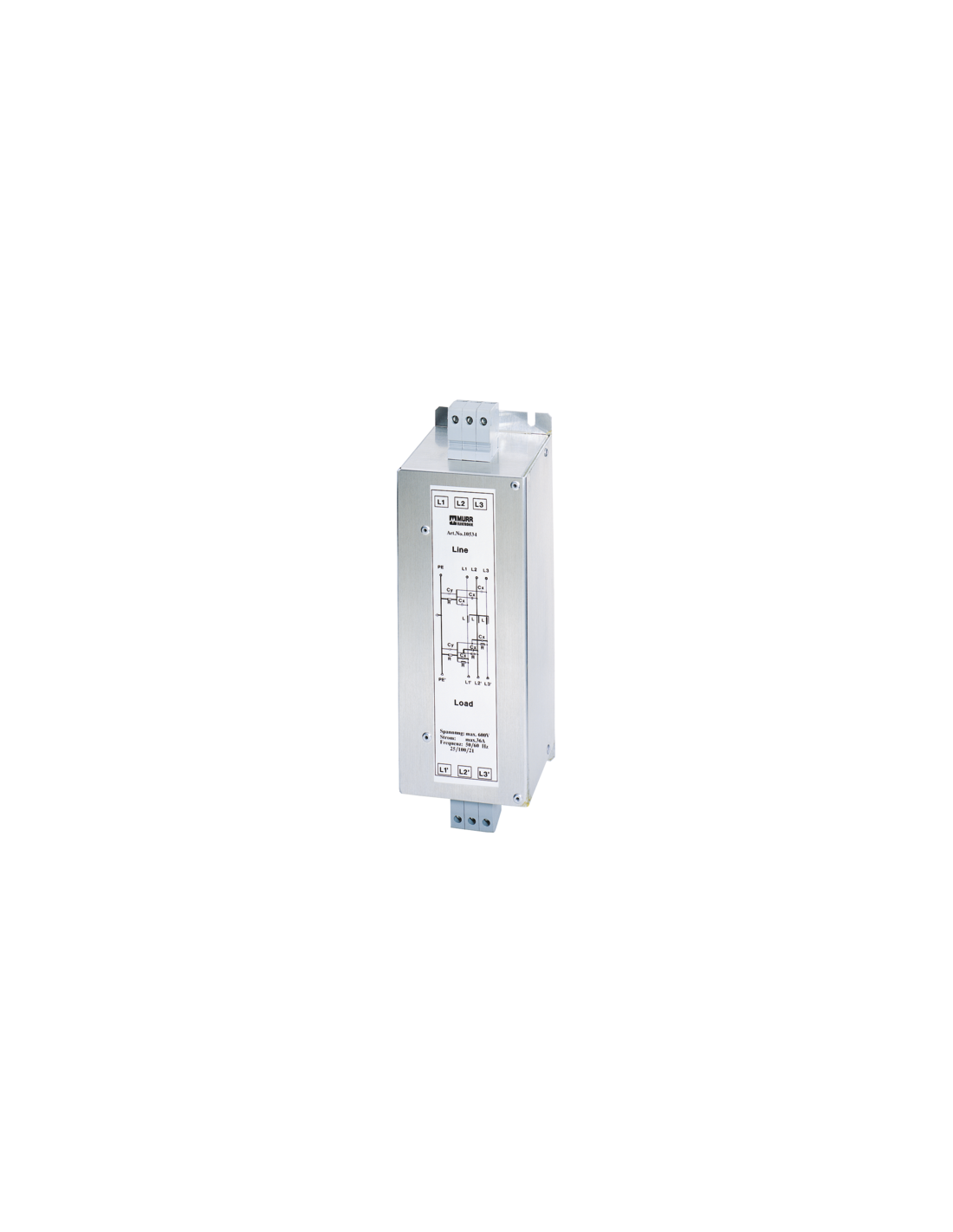

Filtr przeciwzakłóceniowy MEF, 3-fazowy, 1-poziomowy – skuteczna ochrona instalacji elektrycznych
Filtr przeciwzakłóceniowy MEF o kodzie produktu 10538 to wysokiej klasy urządzenie przeznaczone do tłumienia zakłóceń elektromagnetycznych w instalacjach trójfazowych. Jego zastosowanie gwarantuje skuteczną redukcję zakłóceń przewodzonych w zakresie częstotliwości od 0,1 do 30 MHz, co ma kluczowe znaczenie dla bezawaryjnej pracy maszyn i urządzeń przemysłowych.
Zastosowanie filtra przeciwzakłóceniowego 3-fazowego w przemyśle
Filtr MEF 3-fazowy sprawdza się idealnie w systemach automatyki, liniach produkcyjnych, rozdzielniach energetycznych oraz wszędzie tam, gdzie wymagana jest ochrona urządzeń elektronicznych przed wpływem zakłóceń generowanych przez przemienniki częstotliwości, serwonapędy czy inne przemysłowe urządzenia zasilane siecią trójfazową TN-C.
- Redukcja zewnętrznych zakłóceń elektromagnetycznych
- Ochrona sterowników PLC oraz precyzyjnych czujników
- Zapobieganie nieprawidłowej pracy napędów i systemów sterowania
- Możliwość stosowania w zasilaniu o napięciu do 600 V AC i prądzie do 110 A
Budowa i cechy filtra MEF 10538
Filtr składa się z solidnej, metalowej obudowy, która ułatwia montaż w szafach sterowniczych. Zaciski śrubowe zapewniają pewne i trwałe podłączenie przewodów o dużych przekrojach (od 16 do 50 mm²), co sprawia, że urządzenie nadaje się do zastosowań profesjonalnych i przemysłowych.
- Wymiary: 270 mm wysokości, 90 mm szerokości, 150 mm głębokości
- Jednopoziomowa konstrukcja pozwala łatwo zaimplementować filtr w istniejących aplikacjach
- Typ montażu: przykręcany, zapewniający stabilność instalacji
- Przeznaczenie do sieci trójfazowych
- Dopuszczalny maksymalny prąd przeciążeniowy: nawet do 18x prądu znamionowego na 0,5 ms
Korzyści ze stosowania filtrów przeciwzakłóceniowych MEF
Stosowanie filtrów MEF znacząco poprawia odporność układów zasilających na zakłócenia, chroni elektronikę przed awariami i przedłuża żywotność podłączonych urządzeń. Ze względu na najwyższe parametry techniczne filtr jest rekomendowany do wykorzystania w środowiskach przemysłowych o wysokim natężeniu zakłóceń elektromagnetycznych.
- Zwiększenie bezpieczeństwa eksploatacji maszyn i urządzeń
- Redukcja ryzyka nieplanowanych przestojów produkcyjnych
- Ochrona wrażliwego sprzętu oraz infrastruktury energetycznej
- Spełnia normy EN IEC 60068-1 dotyczące odporności na warunki klimatyczne
Typowe zastosowania filtra przeciwzakłóceniowego MEF 10538
- Sterowanie napędami elektrycznymi i falownikami
- Systemy automatyki budynkowej oraz przemysłowej
- Rozdzielnie główne zakładów przemysłowych
- Laboratoria pomiarowe oraz stanowiska badawcze
Filtr przeciwzakłóceniowy MEF 10538 to niezawodne rozwiązanie dedykowane profesjonalistom, którzy dbają o sprawność i niezawodność swoich systemów zasilania w warunkach przemysłowych.
