Dostępny
Prąd: 20 A
zatrzaskowy
z przewodem neutralnym
Krzywe tłumienia na życzenie.
3-fazowe i 1-stopniowe filtry odkłócające MEF 3/1 stosuje się w zakresie 0.1...30 MHz do tłumienia zakłóceń działających na przewody sieciowe i zasilające. Nadają się do sieci TN-S, TN-C-S i TT. Najlepszą skuteczność filtrowania uzyskuje się z krótkimi przewodami przyłączeniowymi (zalecenie: przyłącze PE
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 3 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 440 V |
Dane elektryczne | Wejście
| Liczba faz wejścia | 3 |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 0,2 mm² |
| Przekrój przyłącza jednożyłowego maks. | 6 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,2 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 4 mm² |
| Numer AWG jednożyłowy min. | 24 |
| Numer AWG jednożyłowy maks. | 9 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 24 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 11 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 2,1 kV |
| Napięcie próbne izolacji L-N | 2,7 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 107 mm |
| Szerokość | 56 mm |
| Głębokość | 39 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielono-żółte |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 4 |
| PIN 1 | L 1 |
| PIN 2 | L 2 |
| PIN 3 | L 3 |
| PIN 4 | N |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 4 |
| PIN 1 | L 1' |
| PIN 2 | L 2' |
| PIN 3 | L 3' |
| PIN 4 | N' |

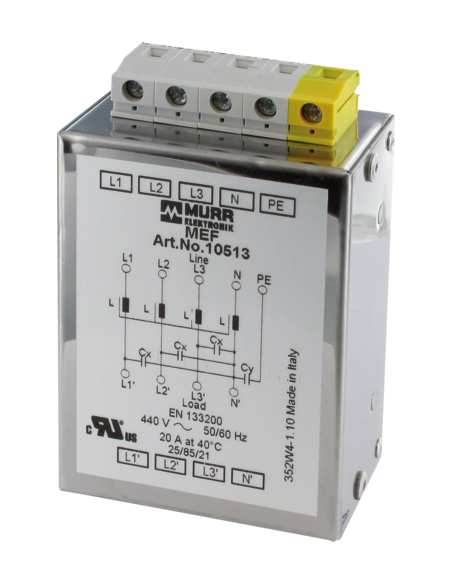

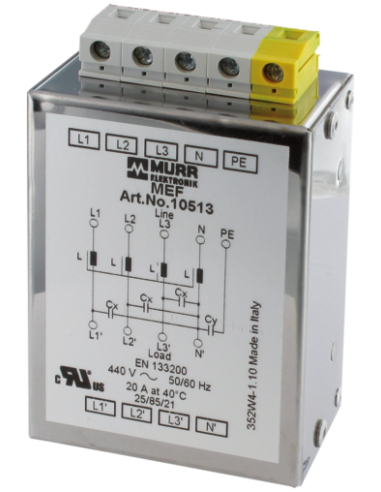

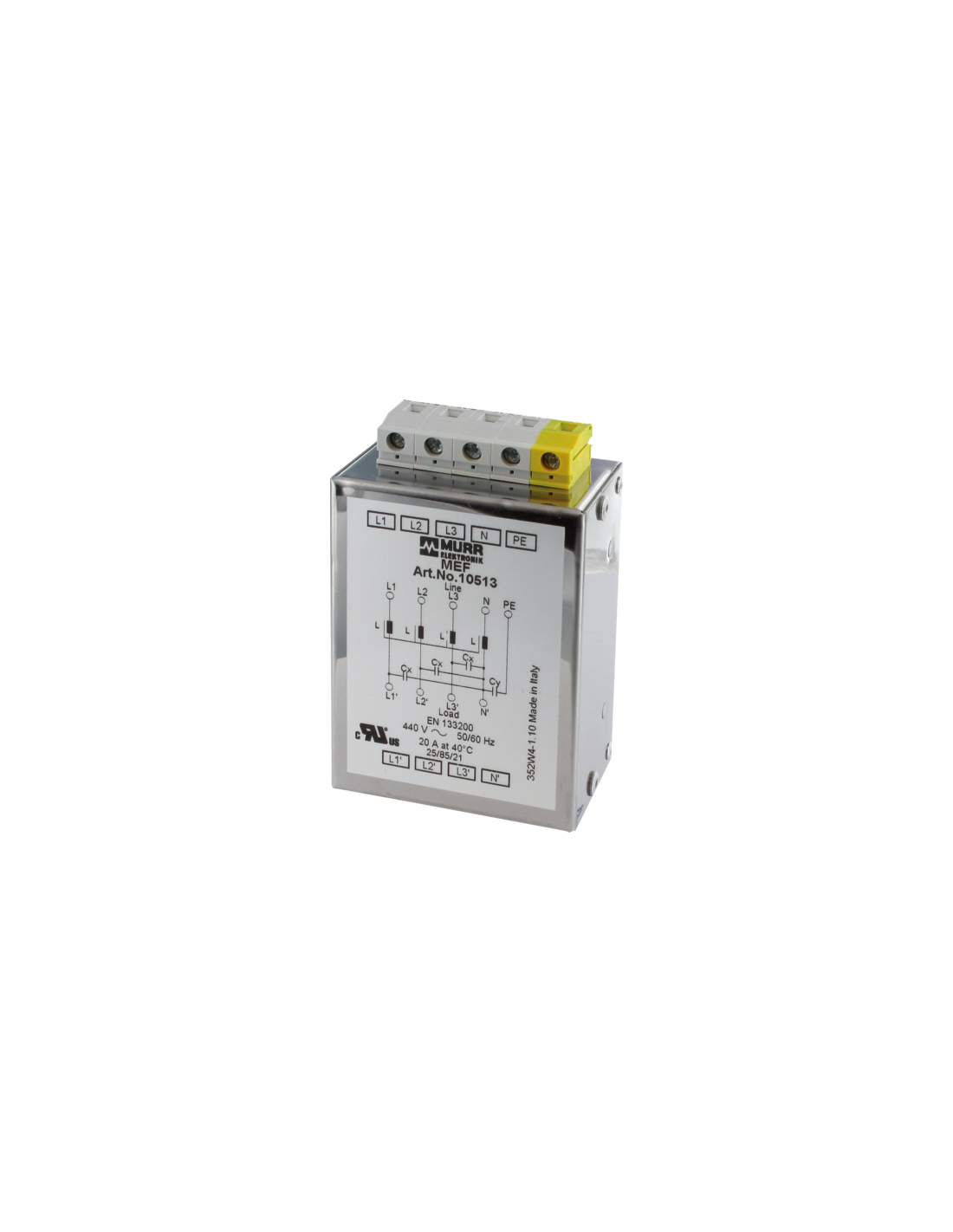

Filtr przeciwzakłóceniowy 3-fazowy, 1-poziomowy MEF 3/1 – 20 A, 440 V (Kod: 10513)
Filtr przeciwzakłóceniowy 3-fazowy, 1-poziomowy MEF 3/1 o kodzie produktu 10513 to specjalistyczne urządzenie przeznaczone do tłumienia zakłóceń elektromagnetycznych (EMI) w instalacjach przemysłowych i automatyce. Stosowany jest głównie w celu ochrony urządzeń oraz zapewnienia wysokiej jakości zasilania w układach zasilających i sterujących, gdzie występują zakłócenia przewodzone w zakresie częstotliwości 0,1…30 MHz.
Zastosowanie filtra przeciwzakłóceniowego 3-fazowego
Filtr ten dedykowany jest dla sieci TN-S, TN-C-S oraz TT, dzięki czemu znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych zakładów produkcyjnych, maszyn CNC, linii produkcyjnych, serwerowni, rozdzielnic oraz innych systemów automatyki przemysłowej. Umożliwia skuteczne tłumienie zakłóceń pochodzących zarówno od silników, falowników, jak i innych urządzeń generujących zakłócenia na liniach zasilających.
- Ochrona urządzeń przed zakłóceniami elektromagnetycznymi
- Poprawa jakości zasilania
- Zapobieganie zakłóceniom przewodzonym w całej infrastrukturze elektrycznej
- Wspomaganie pracy instalacji zgodnych z wymaganiami norm EMC
Najważniejsze cechy i funkcjonalności filtra przeciwzakłóceniowego MEF 3/1
Filtr 3-fazowy z przewodem neutralnym zapewnia wysoki poziom ochrony linii zasilających, nawet w budynkach o dużej liczbie maszyn i urządzeń indukcyjnych. Prąd znamionowy 20 A i napięcie robocze do 440 V AC pozwalają na obsługę nowoczesnych instalacji wymagających stabilności i niezawodności.
Dzięki zastosowaniu jednego poziomu filtracji oraz konstrukcji zoptymalizowanej pod kątem efektywności tłumienia, filtr umożliwia eliminację zakłóceń bez potrzeby stosowania rozbudowanych układów kompensujących.
- Szybki i prosty montaż na szynie TH35 (EN 60715)
- Solidna obudowa ze stali nierdzewnej – wysoka odporność na warunki przemysłowe
- Zaciski śrubowe umożliwiają łatwy i pewny montaż przewodów

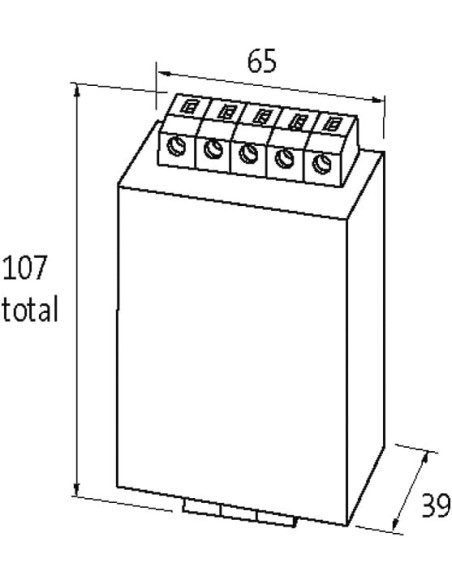

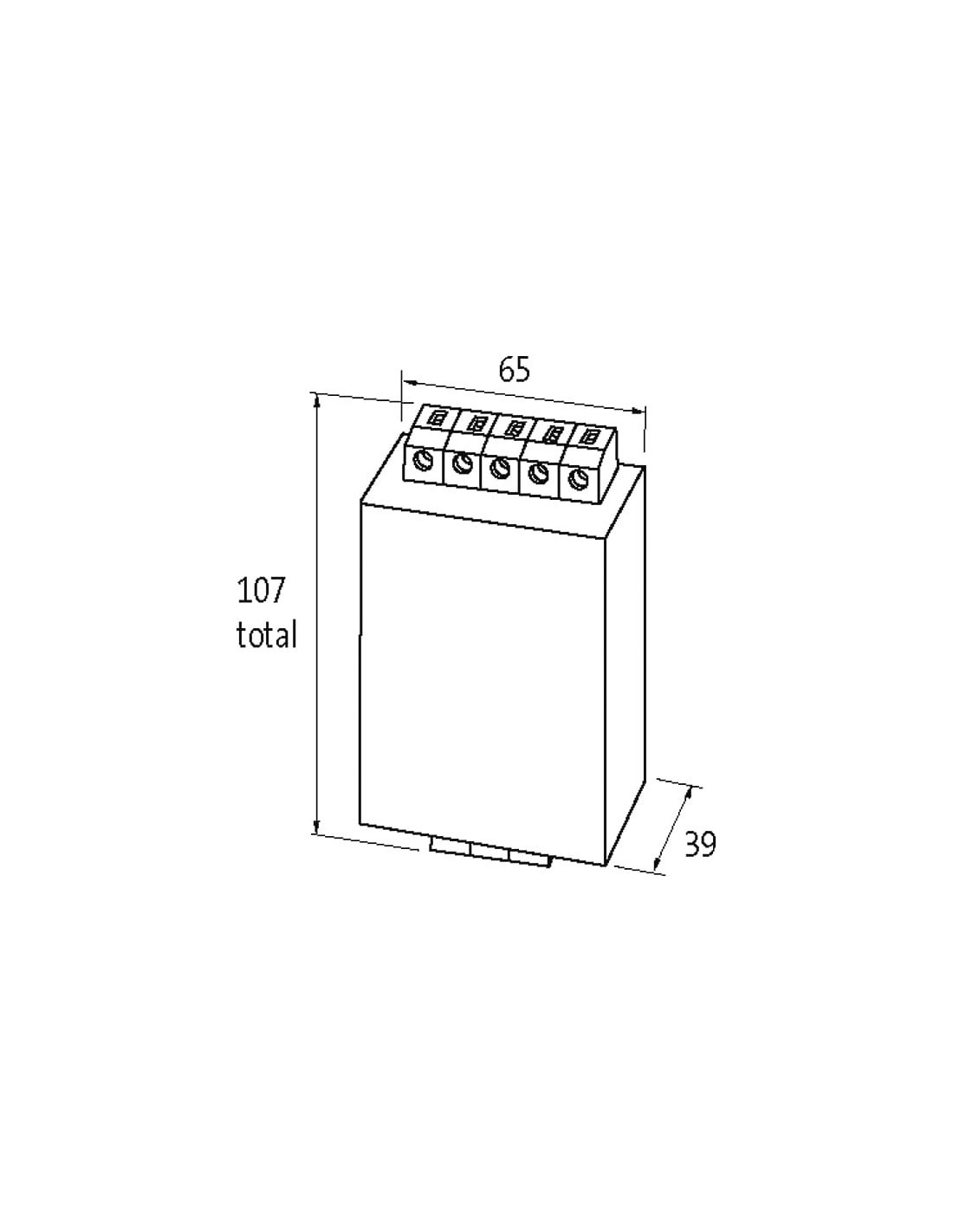

- Kompaktowe wymiary – idealny do instalacji w szafach sterowniczych (wysokość 107 mm, szerokość 65 mm, głębokość 39 mm)
- Możliwość podłączenia przewodu ochronnego PE – kluczowe dla niezawodności i bezpieczeństwa
- Odpowiedni do pracy w szerokim zakresie temperatur oraz trudnych warunkach środowiskowych

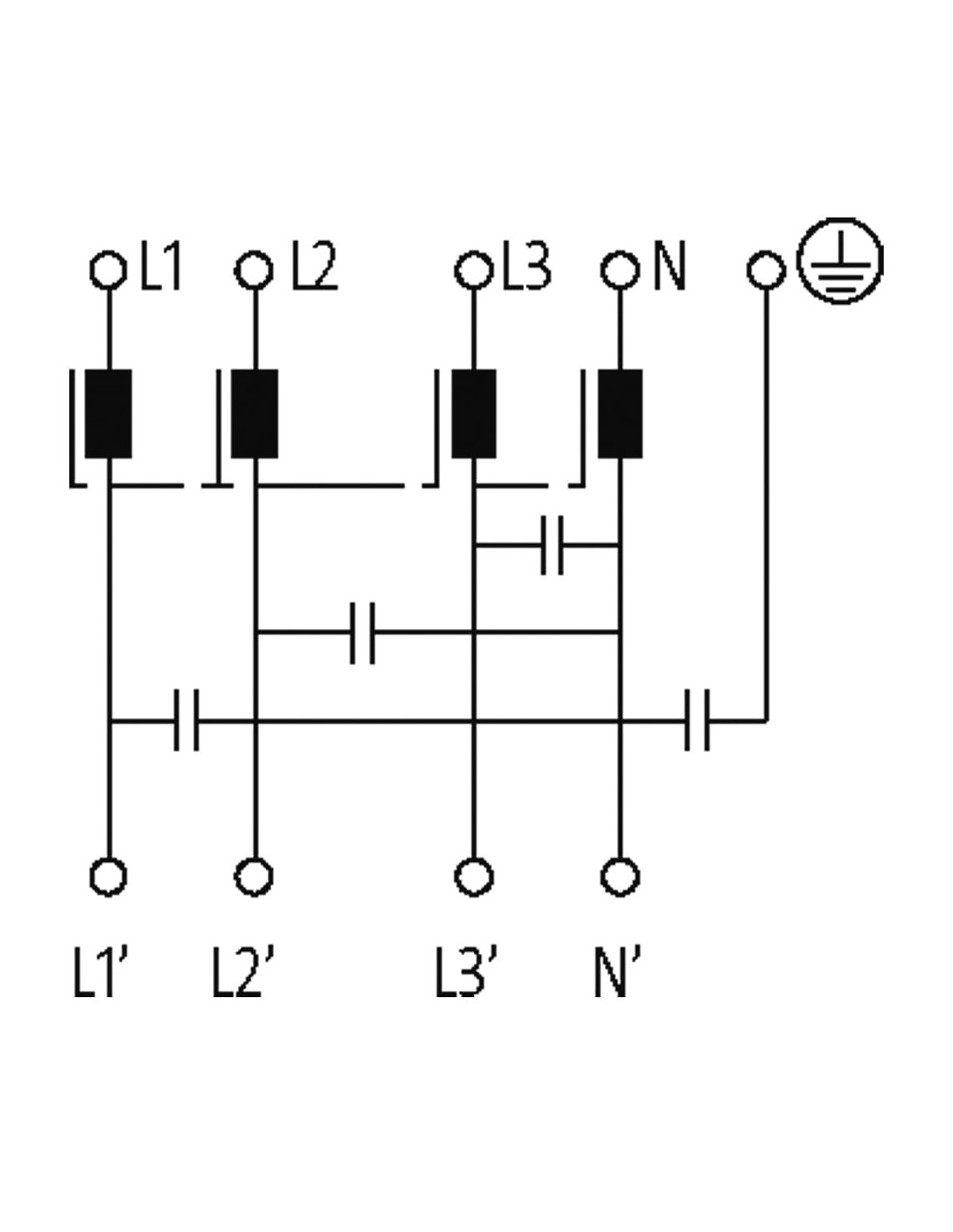

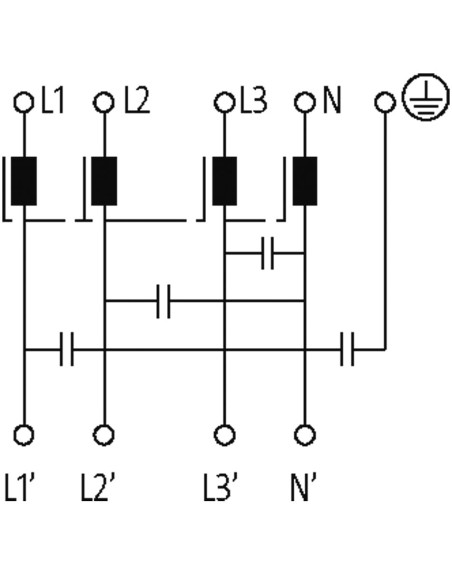

Budowa i schemat podłączenia filtra 3-fazowego
Urządzenie wyposażone jest w zestaw zacisków śrubowych (oddzielnych dla wejścia i wyjścia: L1, L2, L3, N oraz PE), co ułatwia integrację z istniejącą instalacją. Dodatkowo, dedykowane schematy podłączeń oraz czytelna dokumentacja techniczna umożliwiają szybkie wdrożenie filtra do pracy, nawet w rozbudowanych systemach automatyki.
Typowe zastosowanie filtra przeciwzakłóceniowego 3-fazowego obejmuje:
- zasilanie przemysłowych maszyn i urządzeń automatyki,
- zapewnienie zgodności instalacji z normami EMC,
- ochronę czułych urządzeń elektronicznych,
- minimalizację ryzyka przestojów i uszkodzeń urządzeń pod wpływem zakłóceń.
Zalety stosowania filtra przeciwzakłóceniowego 3-fazowego
Zastosowanie filtra pozwala znacząco ograniczyć emisję zakłóceń do sieci elektrycznej oraz chroni urządzenia przed działaniem zakłóceń zewnętrznych. Prawidłowo dobrany filtr przeciwzakłóceniowy 3-fazowy umożliwia zachowanie ciągłości pracy nawet w najbardziej wymagających środowiskach przemysłowych oraz spełnienie restrykcyjnych norm dotyczących kompatybilności elektromagnetycznej.
