Prąd: 3 A
zatrzaskowy
Krzywe tłumienia na życzenie.
przeciwko zakłóceniom symetrycznym
1-fazowe i 2-stopniowe sieciowe filtry przeciwzakłóceniowe MEF 1/2 stosowane są w zakresie 0.1...30 MHz do tłumienia zakłóceń w przewodach sieciowych, zasilania i sterujących. Najlepszą skuteczność filtrów uzyskuje się za pomocą krótkich przewodów (zalecenie: podłączenie PE
Ogólne informacje o produkcie
| Do obszaru zastosowań | Urządzenia o szybkiej częstotliwości łączeniowej i wysokiej częstotliwości powtarzania, Zasilacze impulsowe, przed transformatorami, w przypadku przetwornicy częstotliwości, w sieciach DC |
| Do rodzaju zaburzeń | Zaburzenia asymetryczne |
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 5 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 300 V |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 0,2 mm² |
| Przekrój przyłącza jednożyłowego maks. | 6 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,2 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 4 mm² |
| Numer AWG jednożyłowy min. | 24 |
| Numer AWG jednożyłowy maks. | 9 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 24 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 11 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 2,1 kV |
| Napięcie próbne izolacji L-N | 2,7 kV |
Dane mechaniczne | Dane montażowe

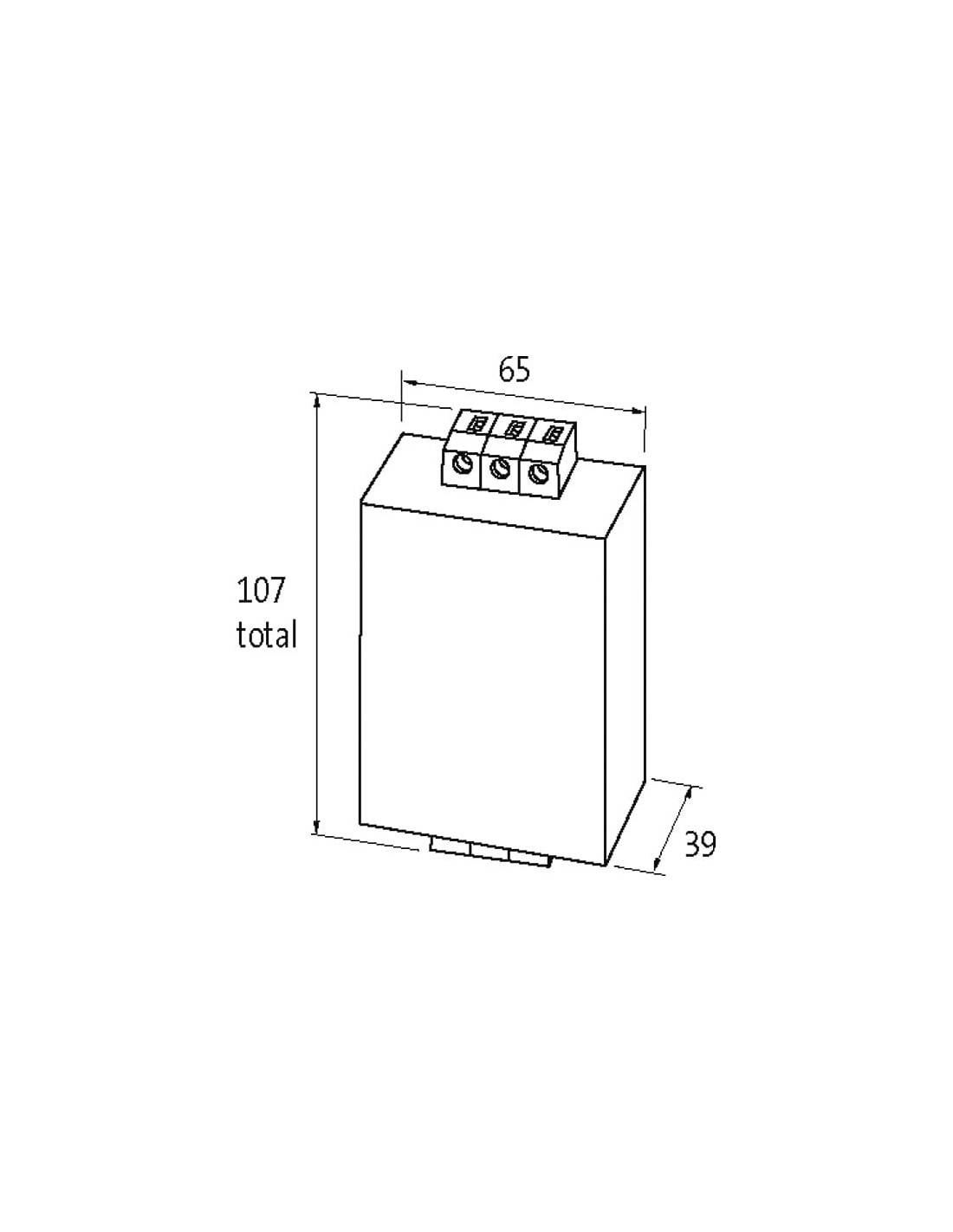

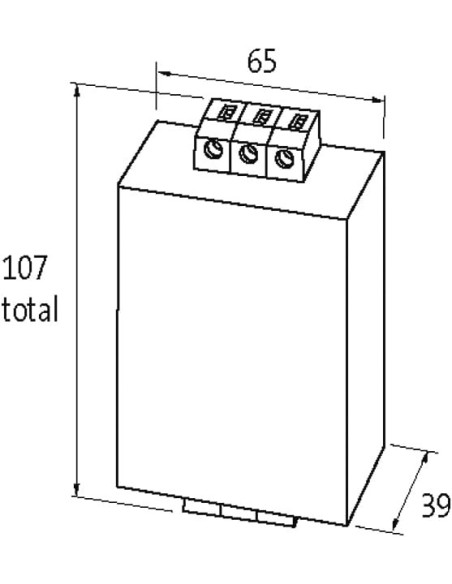

| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 107 mm |
| Szerokość | 56 mm |
| Głębokość | 39 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielono-żółte |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 2 |
| PIN 1 | L |
| PIN 2 | N |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 2 |
| PIN 1 | L' |
| PIN 2 | N' |

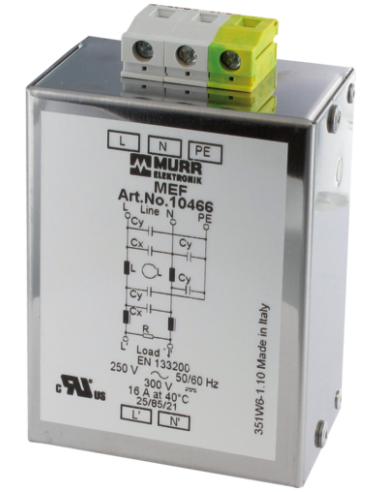

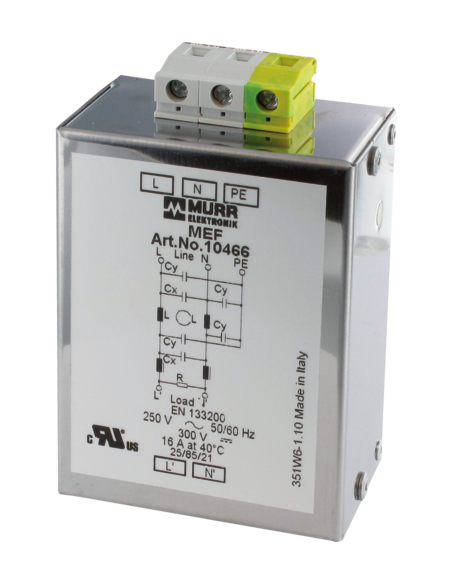

Filtr przeciwzakłóceniowy 1-fazowy, 2-stopniowy 3A – Kod produktu: 10470
Filtr przeciwzakłóceniowy 1-fazowy, 2-stopniowy o maksymalnym prądzie znamionowym 3 A to wysokiej jakości rozwiązanie do tłumienia zakłóceń elektromagnetycznych w instalacjach elektrycznych oraz przemysłowych. Urządzenie skutecznie eliminuje zakłócenia zarówno symetryczne, jak i asymetryczne w szerokim zakresie częstotliwości (0,1...30 MHz). Przeznaczone jest do zastosowania w zasilaczach impulsowych, przetwornicach częstotliwości, systemach automatyki oraz innych aplikacjach wymagających tłumienia zakłóceń w przewodach zasilających i sterujących.
Zastosowanie filtra przeciwzakłóceniowego 10470
Urządzenie znajduje szerokie zastosowanie w:
- Układach zasilania przemysłowego – zapewnia ochronę urządzeń przed zakłóceniami EMC.
- Szafach sterowniczych – pomaga w spełnieniu wymogów norm kompatybilności elektromagnetycznej w rozdzielnicach automatyki.
- Zasilaczach impulsowych i przetwornicach częstotliwości – eliminuje negatywny wpływ zakłóceń obecnych w sieci energetycznej na czułe systemy elektroniczne.
- Sieciach DC oraz systemach przed transformatorami – gwarantuje niezawodność i poprawność działania urządzeń.
Budowa i konstrukcja – kluczowe cechy

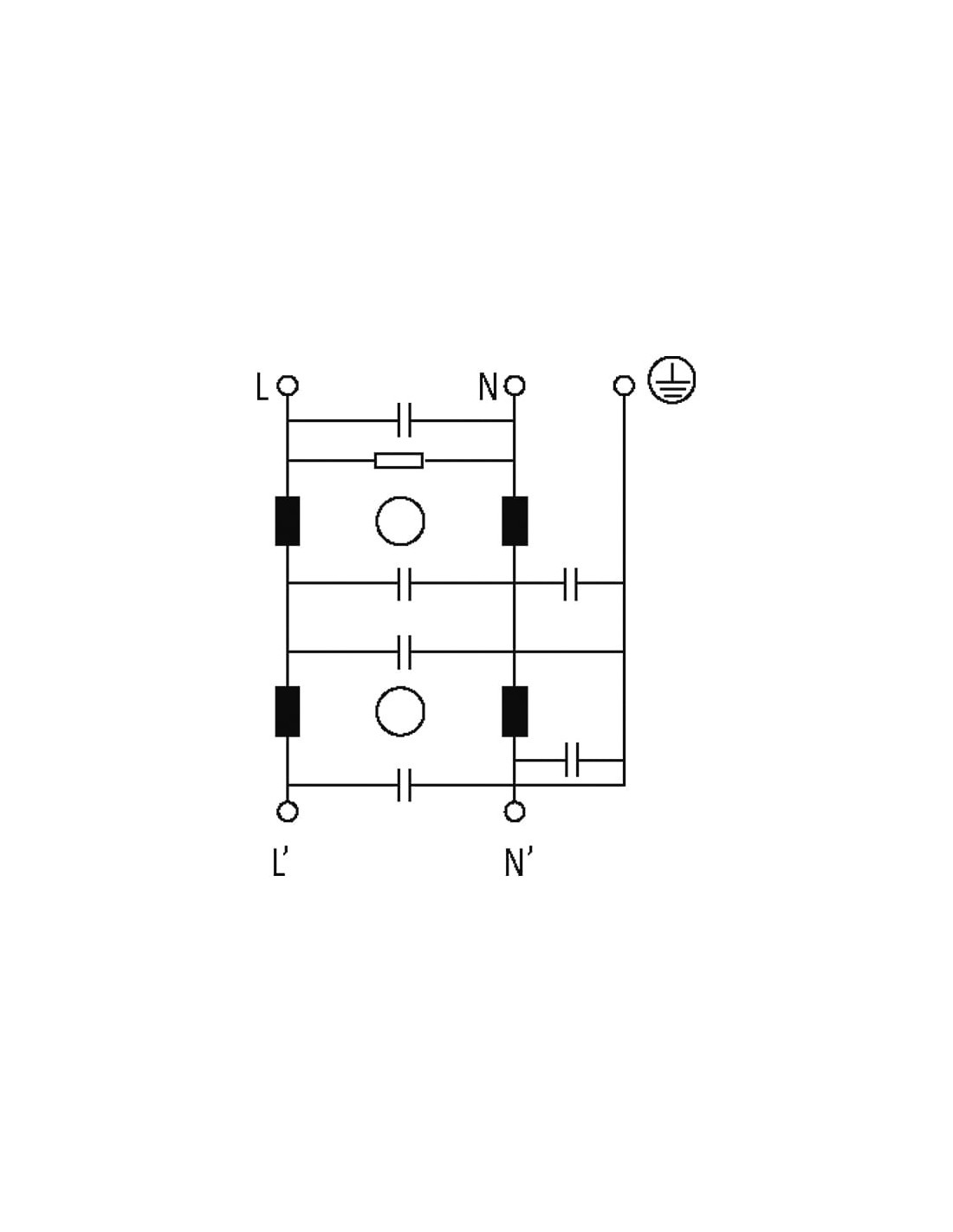

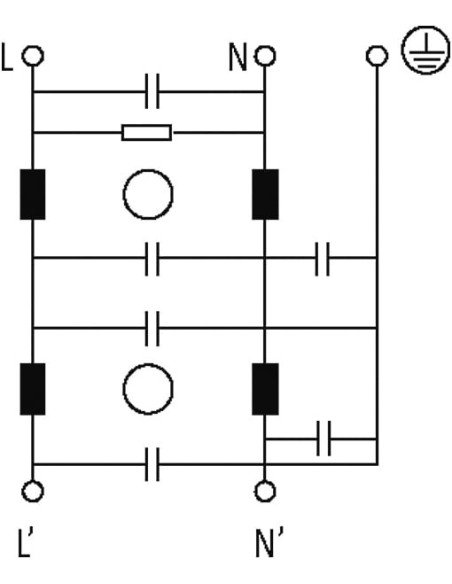

- Dwustopniowy układ filtracyjny zapewniający wysoką skuteczność tłumienia w szerokim zakresie częstotliwości.
- Odporny na przeciążenia – umożliwia pracę z wyższym prądem obciążenia przez krótki czas, chroniąc wrażliwe komponenty instalacji.
- Montaż na szynie DIN TH35 (EN 60715), co upraszcza instalację i integrację z istniejącymi systemami sterowania.
- Kompaktowa obudowa – wysokość 107 mm, szerokość 65 mm, głębokość 39 mm – ułatwia montaż w ograniczonych przestrzeniach panelowych.
- Wytrzymałość klimatyczna – zgodność z normą EN IEC 60068-1 (25/085/21) zapewnia niezawodność w wymagających warunkach przemysłowych.
- Zaciski śrubowe umożliwiają bezpieczne przyłączenie zarówno przewodów jedno-, jak i wielożyłowych.
Typowe korzyści ze stosowania filtra przeciwzakłóceniowego MEF 1/2
Filtr przeciwzakłóceniowy 10470 minimalizuje ryzyko zakłóceń elektromagnetycznych, które mogą wpływać na pracę urządzeń lub powodować błędy w przesyle danych. Ochrona urządzeń przed przepięciami i zakłóceniami znacznie wydłuża żywotność sprzętu oraz ogranicza konieczność serwisowania.
Łatwa instalacja na standardowej szynie DIN oraz szeroki zakres przekrojów dopuszczalnych przewodów pozwala na szybką i elastyczną integrację z wieloma urządzeniami automatyki oraz instalacjami przemysłowymi.
Podsumowanie – Gdzie sprawdzi się filtr przeciwzakłóceniowy 10470?
Filtr przeciwzakłóceniowy MEF 1/2, 3A, 1-fazowy, 2-stopniowy rekomendowany jest do zabezpieczenia urządzeń elektronicznych i automatyki przed zakłóceniami EMC w warunkach przemysłowych, infrastrukturalnych oraz w systemach wymagających zachowania wysokiego poziomu niezawodności i kompatybilności elektromagnetycznej.
Wysoką jakość, trwałość i uniwersalne zastosowanie docenią zarówno integratorzy systemów automatyki, jak i użytkownicy końcowi odpowiedzialni za bezproblemową i bezpieczną pracę maszyn oraz urządzeń.
