Dostępny
Prąd: 20 A
zatrzaskowy
do zastosowań uniwersalnych
Krzywe tłumienia na życzenie.
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 5 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 300 V |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 0,2 mm² |
| Przekrój przyłącza jednożyłowego maks. | 6 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,2 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 4 mm² |
| Numer AWG jednożyłowy min. | 24 |
| Numer AWG jednożyłowy maks. | 9 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 24 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 11 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 2,1 kV |
| Napięcie próbne izolacji L-N | 2,7 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

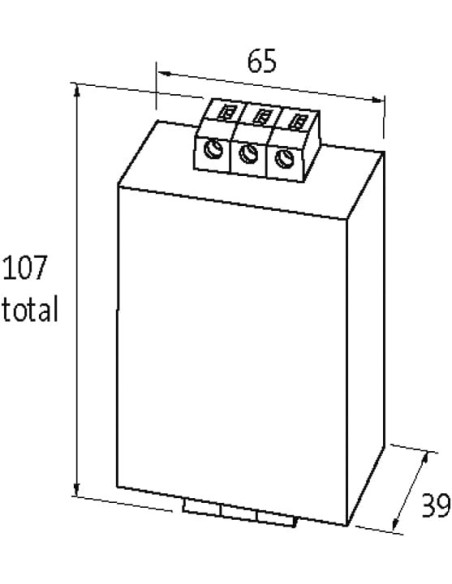

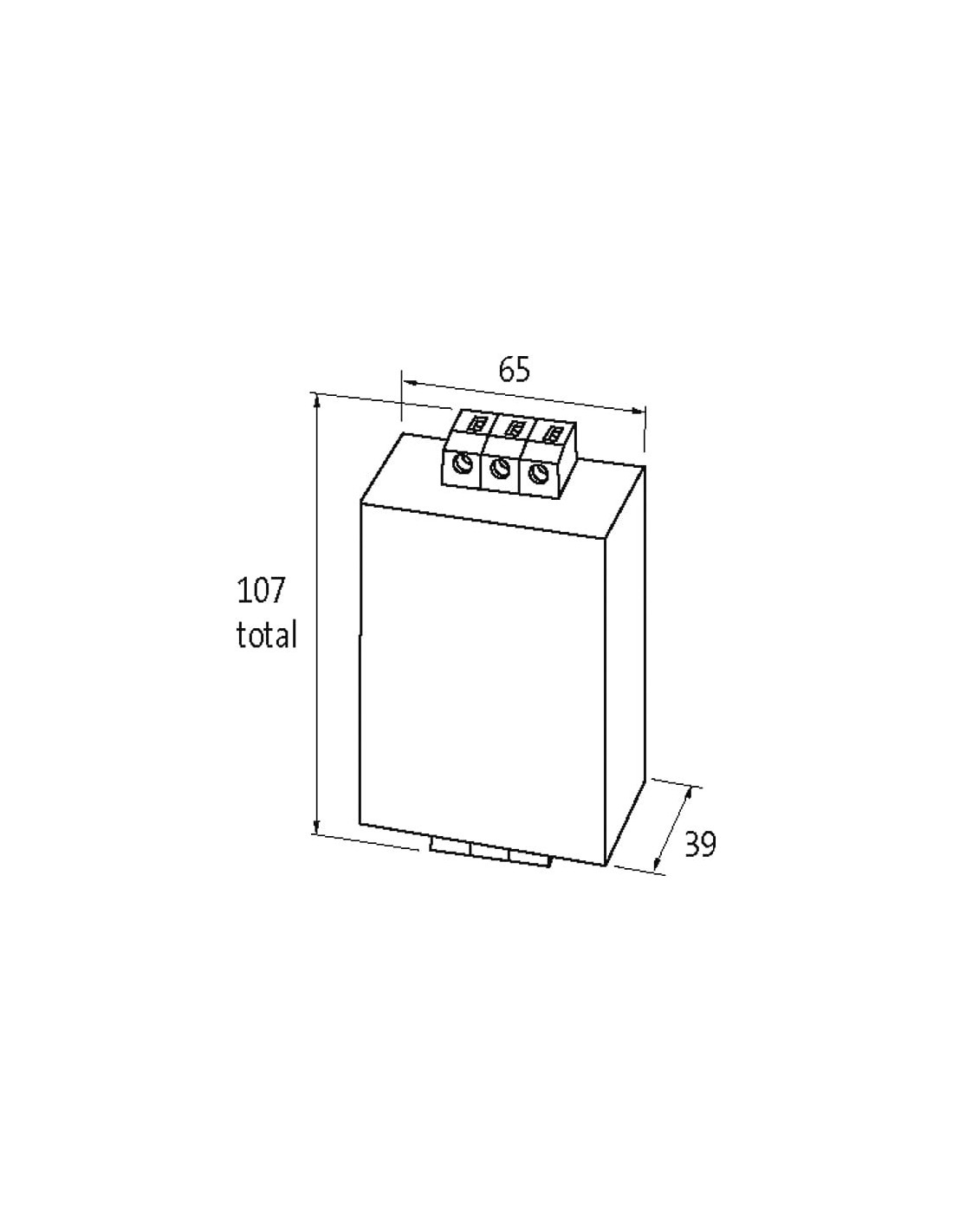

| Wysokość | 107 mm |
| Szerokość | 56 mm |
| Głębokość | 39 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Kolor uchwytu stykowego | żółty |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 2 |
| PIN 1 | L |
| PIN 2 | N |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 2 |
| PIN 1 | L' |
| PIN 2 | N' |
Filtr przeciwzakłóceniowy 1-fazowy 20A – Murrelektronik MEF 10416

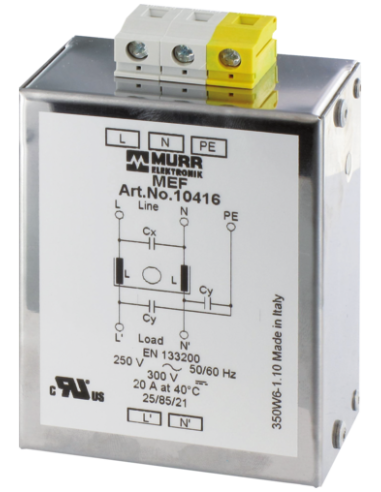

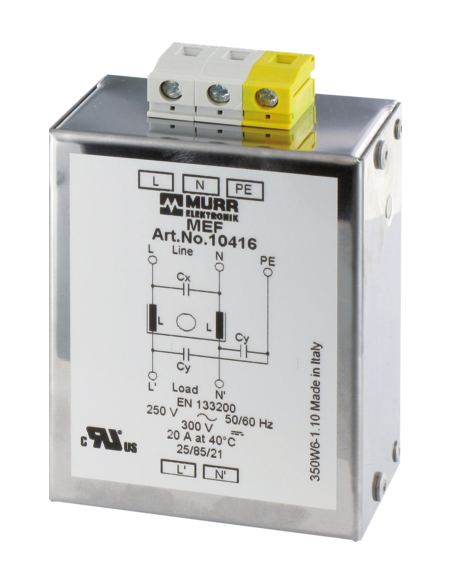

Filtr przeciwzakłóceniowy 1-fazowy o kodzie produktu 10416 marki Murrelektronik to wysokiej jakości urządzenie służące do eliminacji zakłóceń elektromagnetycznych w instalacjach elektrycznych. Pozwala na skuteczną ochronę sprzętu elektronicznego przed wpływem szumów i zakłóceń występujących w sieciach zasilających. Jest przeznaczony zarówno do zastosowań przemysłowych, jak i ogólnego użytku wszędzie tam, gdzie wymagana jest wysoka jakość zasilania oraz niezawodność pracy systemów.
Budowa i zasada działania – filtr jednofazowy, jednopoziomowy

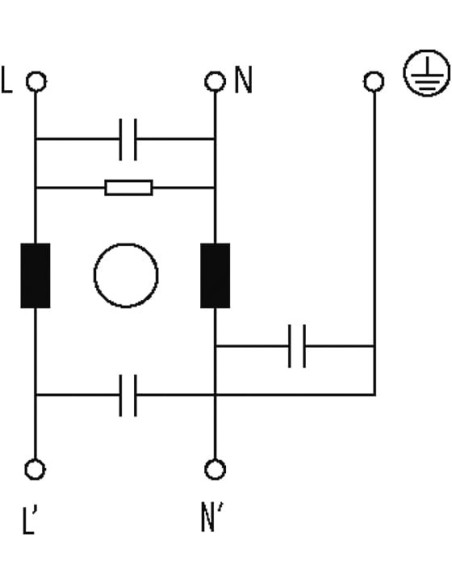

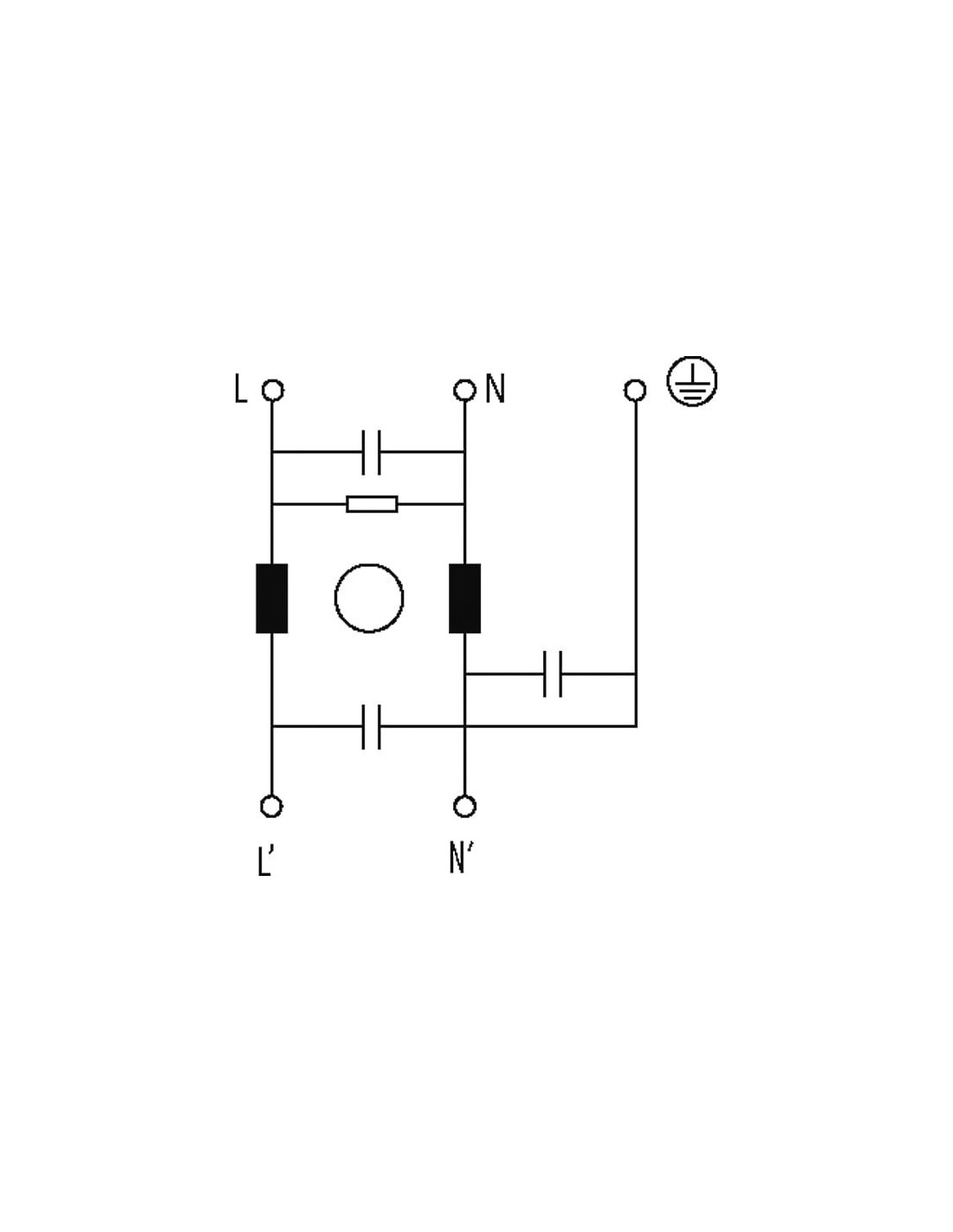

Filtr MEF 10416 wyposażony jest w zaawansowany układ tłumiący, oparty na dedykowanej topologii elementów RLC, co zapewnia skuteczną redukcję zakłóceń przewodzonych oraz promieniowanych. Schemat połączeń przedstawiony na obudowie oraz w dokumentacji umożliwia prawidłową i bezpieczną instalację filtra w torze zasilania.
- Maksymalny prąd znamionowy: 20 A
- Maksymalne napięcie robocze AC: 250 V
- Maksymalne napięcie robocze DC: 300 V
- Montaż na szynie DIN TH35 (zgodnie z EN 60715)
- Wytrzymała, kompaktowa obudowa umożliwiająca integrację z rozdzielnicą
- Zaciski śrubowe zapewniające pewny i prosty montaż przewodów
Zastosowanie – typowe obszary wykorzystania filtra przeciwzakłóceniowego
Filtr 1-fazowy MEF 10416 znajduje szerokie zastosowanie w instalacjach przemysłowych oraz automatyce, a także w budynkach komercyjnych i mieszkalnych, gdzie istnieje potrzeba redukcji szumów z sieci zasilającej. Produkt sprawdzi się m.in. w:
- Systemach sterowania maszyn i urządzeń
- Układach zasilania urządzeń pomiarowych i automatyki
- Systemach IT i telekomunikacyjnych
- Rozdzielnicach elektrycznych
- Laboratoriach i liniach produkcyjnych
Filtr poprawia jakość zasilania, chroni czułe urządzenia elektroniczne oraz zwiększa ochronę przed uszkodzeniami wywołanymi przepięciami i szumami sieciowymi.
Bezpieczna instalacja i uniwersalność montażu
Produkt został przystosowany do łatwego i bezpiecznego montażu na standardowej szynie DIN. Dzięki zastosowaniu wysokiej jakości zacisków śrubowych, instalacja przebiega sprawnie zarówno dla przewodów jednożyłowych, jak i wielożyłowych w szerokim zakresie przekrojów. Oznaczone kolory uchwytów stykowych oraz czytelne oznaczenia pinów uproszczają prawidłowe podłączenie do sieci.
Zalety stosowania filtra przeciwzakłóceniowego Murrelektronik MEF 10416
- Redukcja zakłóceń elektromagnetycznych – ochrona podłączonych urządzeń i poprawa niezawodności działania systemu
- Łatwy montaż na szynie DIN TH35 bez dodatkowych akcesoriów
- Nowoczesna konstrukcja spełniająca wymogi norm międzynarodowych
- Szeroki zakres temperatur pracy i wytrzymałość mechaniczna
Filtr MEF 10416 to solidne i sprawdzone rozwiązanie dla każdego, kto wymaga stabilnej pracy systemu zasilania w środowiskach narażonych na zakłócenia.
