Prąd: 180 A
1-stopniowe
Krzywe tłumienia na życzenie.
3-fazowe i 1-/2-stopniowe filtry odkłócające MEF 3/1-3/2 stosuje się w zakresie 0.1...30 MHz do tłumienia zakłóceń działających na przewody sieciowe i zasilające. Nadają się do sieci TN-C. Najlepszą skuteczność filtrowania uzyskuje się z krótkimi przewodami przyłączeniowymi (zalecenie: przyłącze PE
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 10 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 600 V |
Dane elektryczne | Wejście
| Liczba faz wejścia | 3 |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 28 mm² |
| Przekrój przyłącza jednożyłowego maks. | 95 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 35 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 95 mm² |
| Numer AWG jednożyłowy min. | 3 |
| Numer AWG jednożyłowy maks. | 0 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 2 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 0 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 3,1 kV |
| Napięcie próbne izolacji L-N | 3,3 kV |

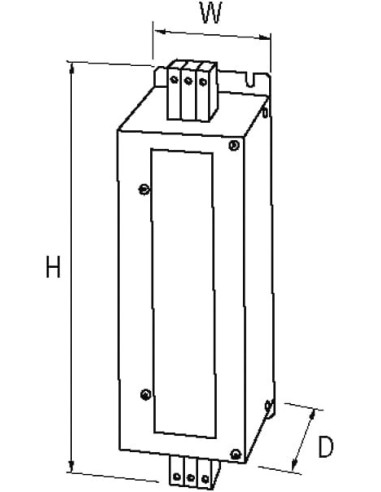

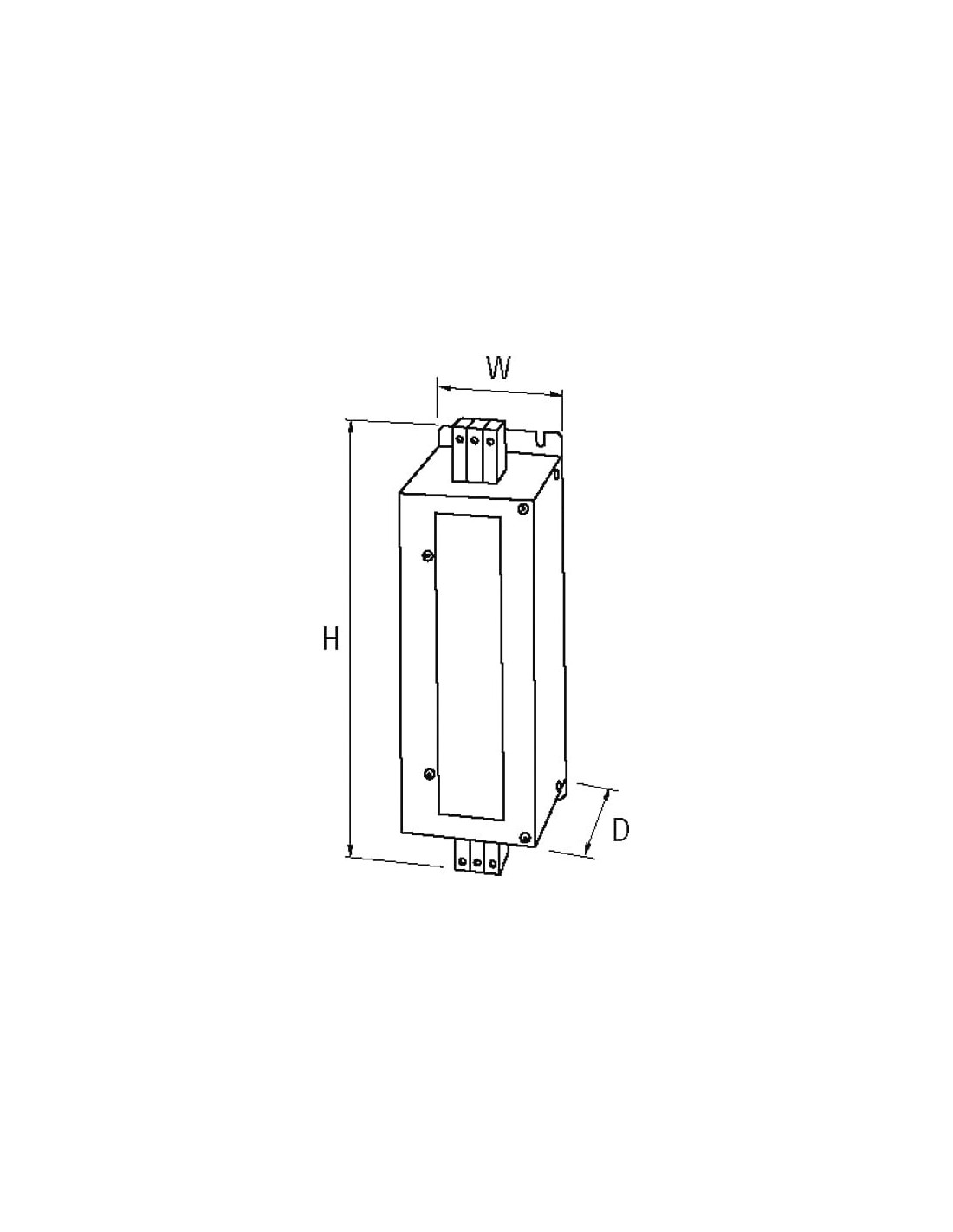

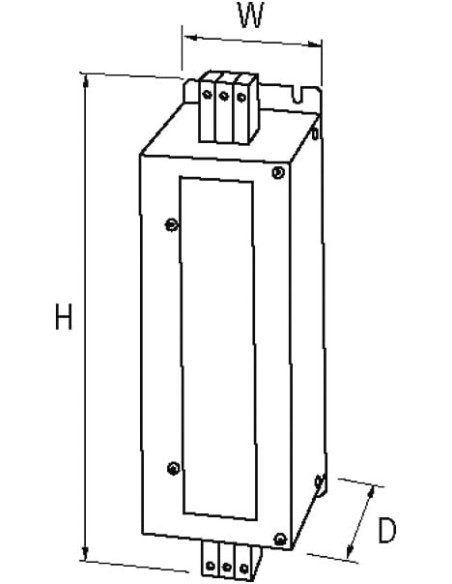

Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 380 mm |
| Szerokość | 120 mm |
| Głębokość | 170 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1 |
| PIN 2 | L 2 |
| PIN 3 | L 3 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1' |
| PIN 2 | L 2' |
| PIN 3 | L 3' |

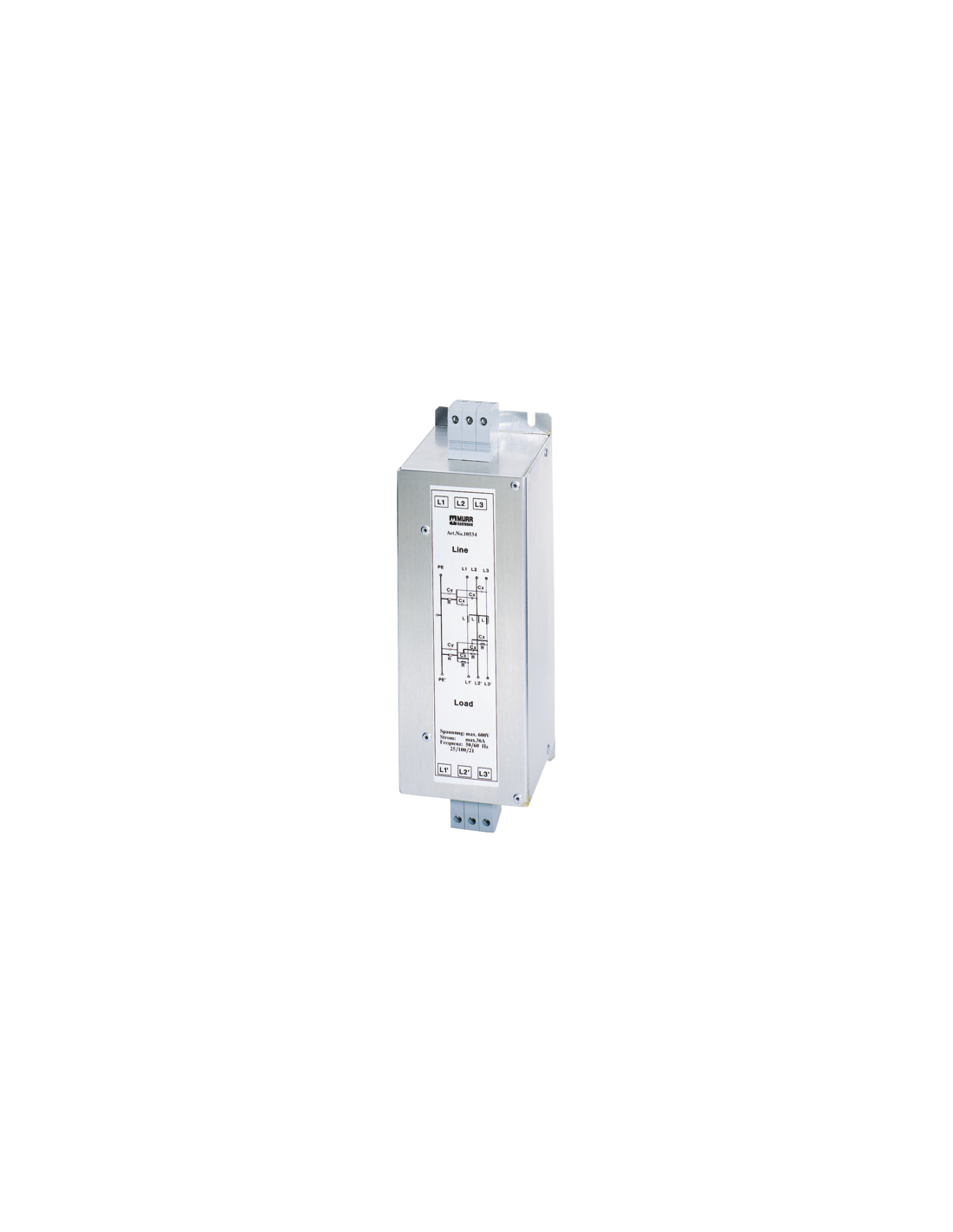

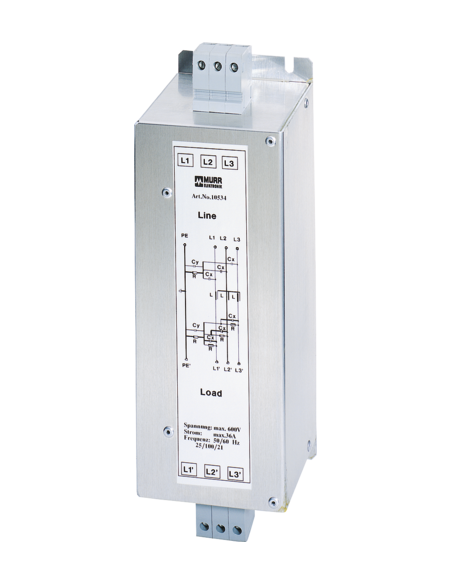

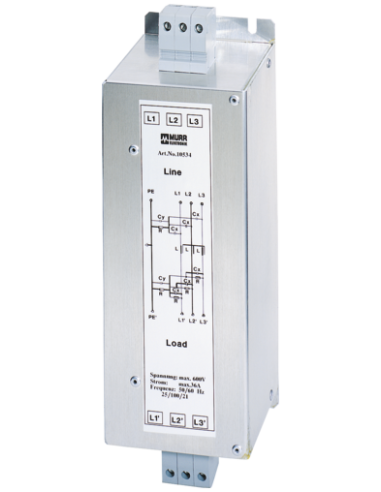

Filtr przeciwzakłóceniowy 3-fazowy 1-stopniowy 180A – wysoka skuteczność tłumienia zakłóceń
Filtr przeciwzakłóceniowy 3-fazowy, 1-stopniowy o prądzie znamionowym 180 A to niezawodne rozwiązanie zaprojektowane do ochrony instalacji elektrycznych przed zakłóceniami przewodzonymi w zakresie częstotliwości 0,1...30 MHz. Sprawdza się zarówno w środowisku przemysłowym, jak i komercyjnym, gdzie szczególnie ważna jest ochrona urządzeń zasilanych z sieci trójfazowej.
Zastosowanie filtrów przeciwzakłóceniowych 3-fazowych w automatyce i energetyce
Filtr znajduje zastosowanie w instalacjach TN-C i przeznaczony jest do redukcji zakłóceń generowanych przez:
- Przemienniki częstotliwości
- Zasilacze impulsowe
- Urządzenia CNC
- Serwonapędy
- Linie produkcyjne
- Systemy automatyki przemysłowej
Skuteczne tłumienie zakłóceń zapewnia bezpieczną i stabilną pracę maszyn oraz urządzeń, eliminując ryzyko uszkodzeń i interferencji w systemach sterowania.

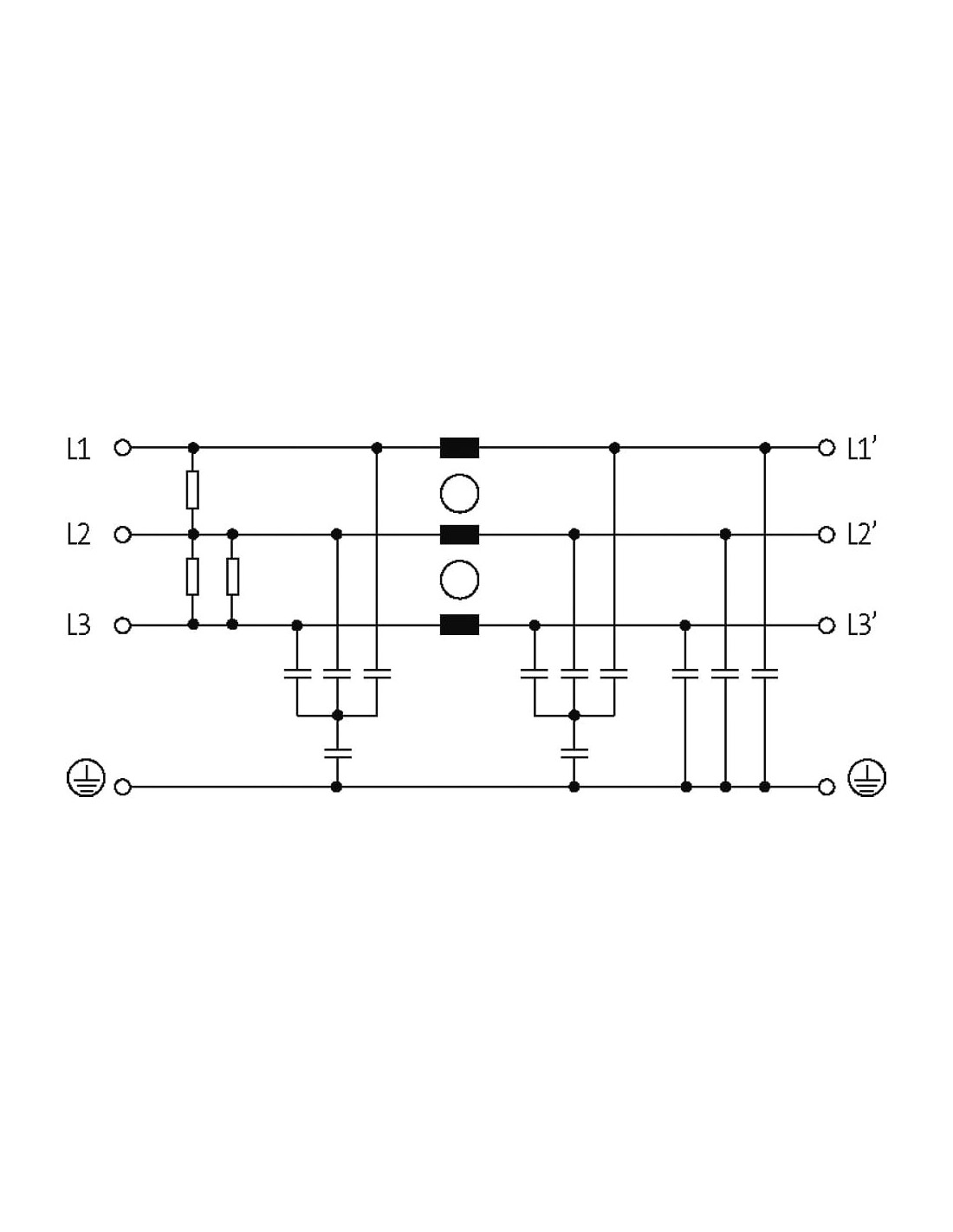

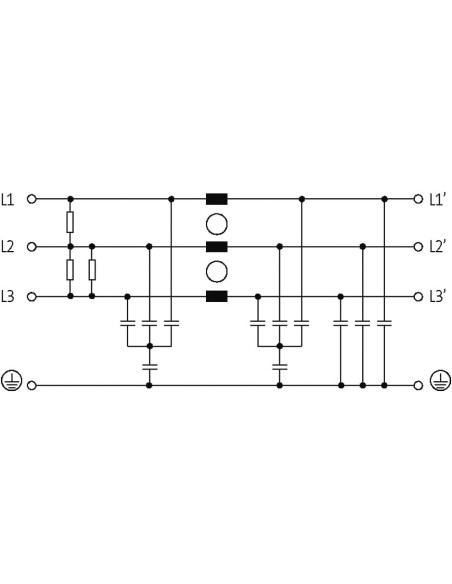

Budowa i zalety filtra przeciwzakłóceniowego kod produktu 10539
- Konstrukcja jednoprzestrzenna – kompaktowa obudowa wykonana z metalu zabezpiecza filtr i ułatwia montaż.
- Zaciski śrubowe umożliwiają szybkie oraz pewne podłączenie przewodów o dużym przekroju (do 95 mm²).
- Maksymalne napięcie robocze do 600 V AC – filtr spełnia wymagania dla większości instalacji przemysłowych.
- Wysoka odporność izolacyjna: napięcie próbne izolacji L-L: 3,1 kV, L-N: 3,3 kV.
- Dedykowany do trójfazowych sieci zasilających przy zachowaniu najwyższej skuteczności tłumienia zakłóceń przewodzonych.
Dzięki zastosowaniu krótkich przewodów połączeniowych dla przyłącza PE uzyskuje się maksymalną efektywność działania filtrów.
Parametry użytkowe i montażowe filtra MEF 3/1
- Stopień ochrony: 1-stopniowy
- Montaż: przykręcany do płyty
- Wymiary: wysokość 380 mm, szerokość 120 mm, głębokość 170 mm
- Przyłącza dla przewodów jedno- i wielożyłowych: 28–95 mm²
- Maksymalny prąd upływowy: 10 mA przy 250 V AC, 50 Hz
- Maksymalny prąd przeciążeniowy: 18× IN (0,5 ms), 1,5× IN (1 min, 1×/h)
- Kategoria klimatyczna zgodnie z EN IEC 60068-1: 25/085/21
Filtr przeciwzakłóceniowy 3-fazowy o kodzie produktu 10539 to solidny element układu zasilania, który wspomaga ochronę wrażliwych urządzeń elektrycznych i elektronicznych przed negatywnym wpływem zakłóceń elektromagnetycznych. Rekomendowany do instalacji przemysłowych, automatyki, systemów sterujących i infrastruktury elektroenergetycznej.
