Dostępny
Prąd: 6 A
zatrzaskowy
Krzywe tłumienia na życzenie.
przeciwko zakłóceniom symetrycznym
1-fazowe i 2-stopniowe sieciowe filtry przeciwzakłóceniowe MEF 1/2 stosowane są w zakresie 0.1...30 MHz do tłumienia zakłóceń w przewodach sieciowych, zasilania i sterujących. Najlepszą skuteczność filtrów uzyskuje się za pomocą krótkich przewodów (zalecenie: podłączenie PE
Ogólne informacje o produkcie
| Do obszaru zastosowań | Urządzenia o szybkiej częstotliwości łączeniowej i wysokiej częstotliwości powtarzania, Zasilacze impulsowe, przed transformatorami, w przypadku przetwornicy częstotliwości, w sieciach DC |
| Do rodzaju zaburzeń | Zaburzenia asymetryczne |
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 5 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 300 V |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 0,2 mm² |
| Przekrój przyłącza jednożyłowego maks. | 6 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,2 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 4 mm² |
| Numer AWG jednożyłowy min. | 24 |
| Numer AWG jednożyłowy maks. | 9 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 24 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 11 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 2,1 kV |
| Napięcie próbne izolacji L-N | 2,7 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

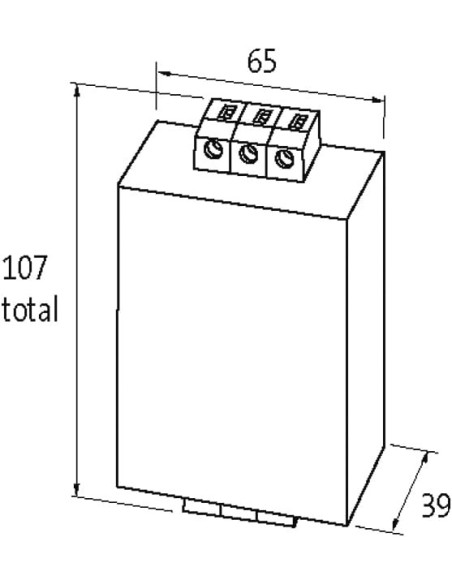

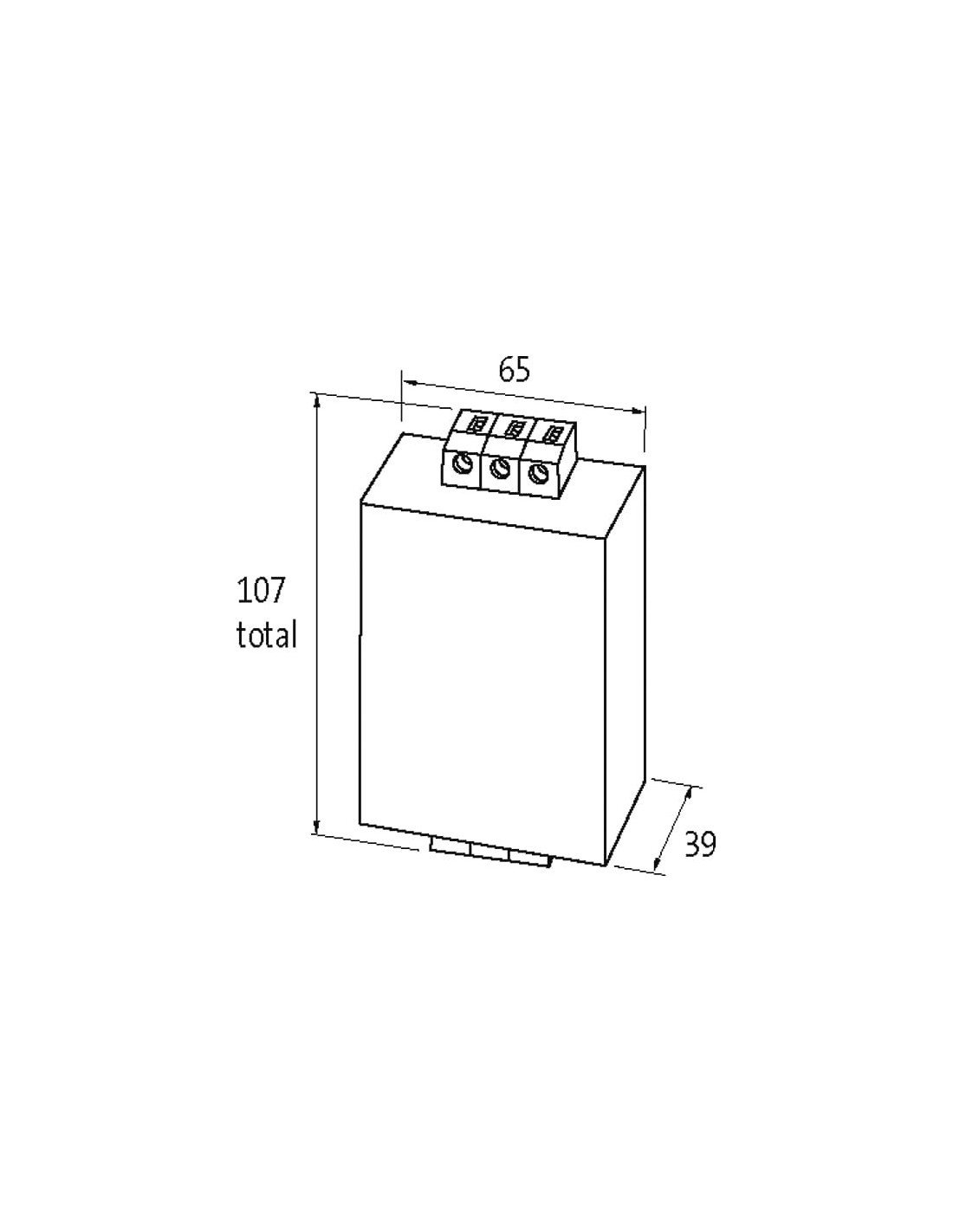

| Wysokość | 107 mm |
| Szerokość | 56 mm |
| Głębokość | 39 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |

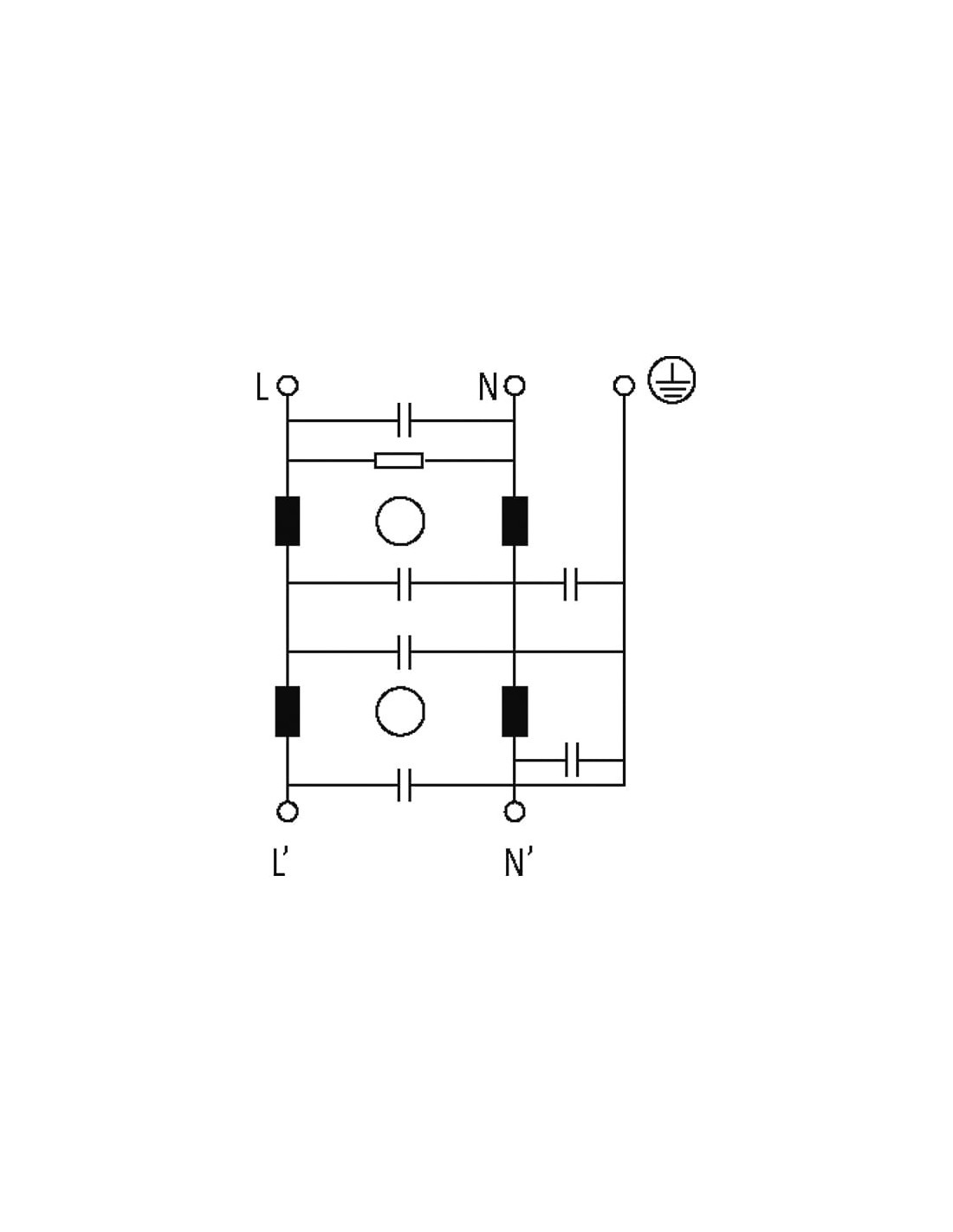

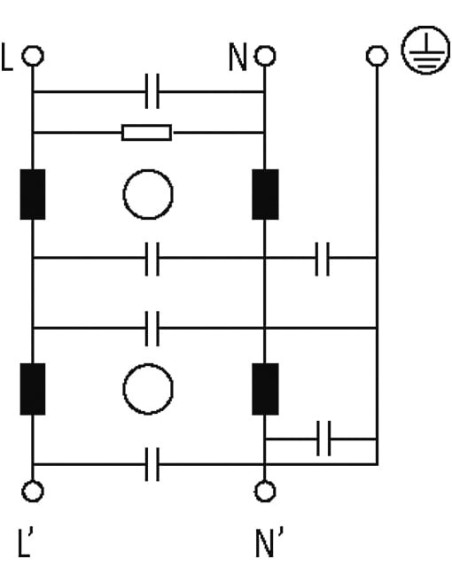

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielono-żółte |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 2 |
| PIN 1 | L |
| PIN 2 | N |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 2 |
| PIN 1 | L' |
| PIN 2 | N' |

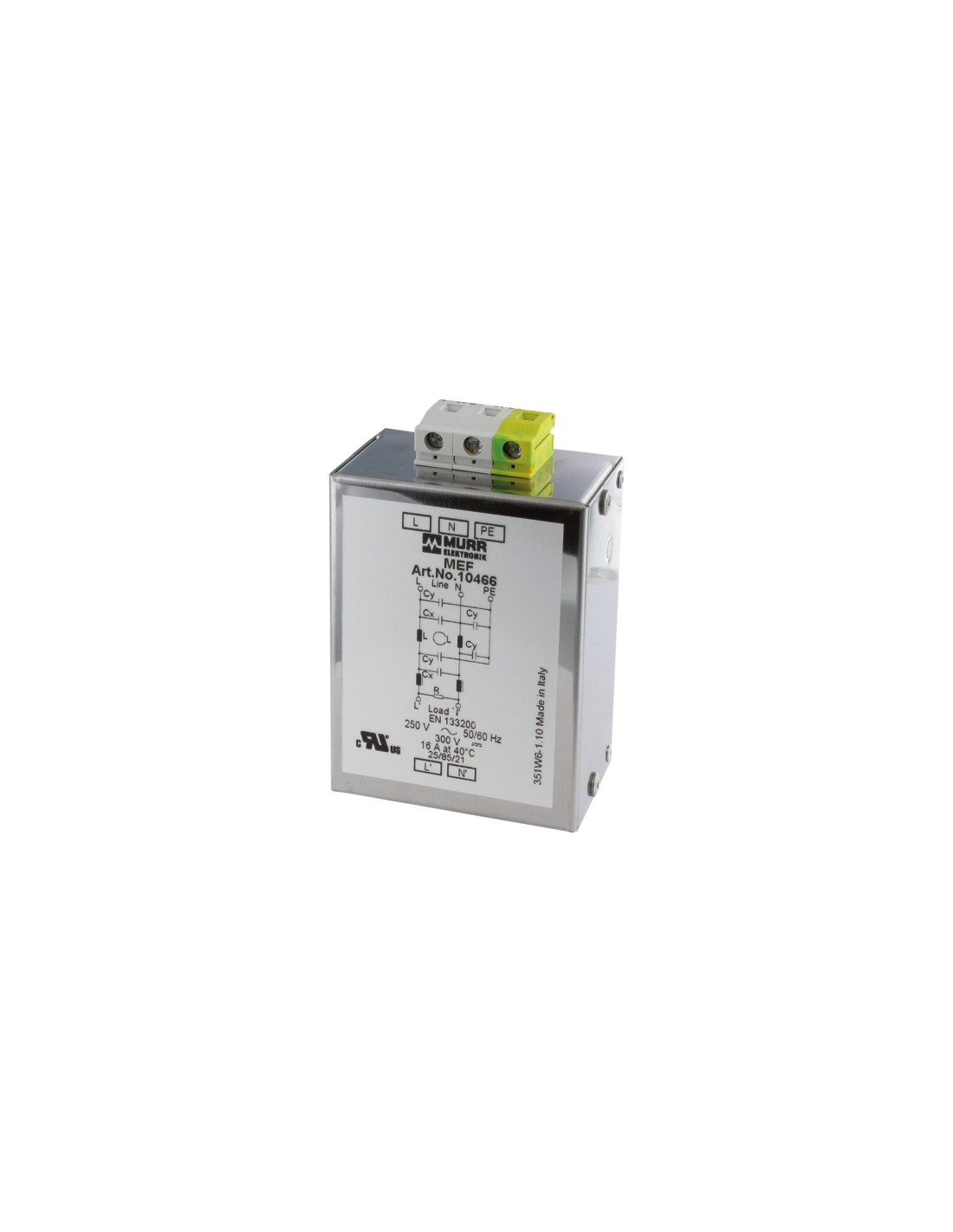

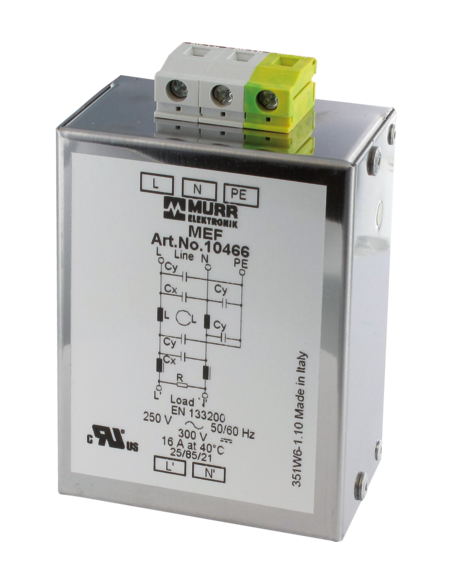

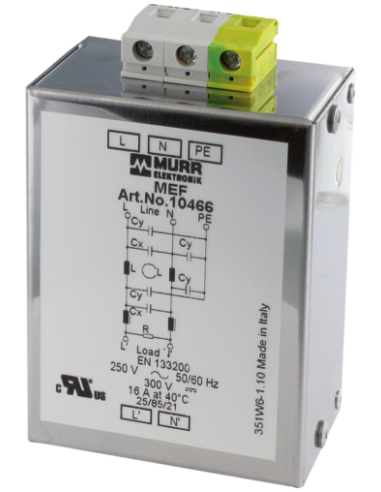

Filtr przeciwzakłóceniowy 1-fazowy 2-poziomowy 6A – Model 10471
Filtr przeciwzakłóceniowy 1-fazowy 2-poziomowy o prądzie nominalnym 6 A, kod produktu 10471, to wysokiej klasy komponent, który chroni urządzenia elektroniczne przed zakłóceniami elektromagnetycznymi w aplikacjach przemysłowych i automatyce. Doskonale sprawdza się w instalacjach wymagających niezawodnej filtracji zakłóceń, szczególnie w środowiskach narażonych na impulsy zakłócające oraz w przypadku zasilaczy impulsowych lub przetwornic częstotliwości.
Zastosowanie filtra przeciwzakłóceniowego – ochrona sieci i urządzeń
Filtr 1-fazowy MEF 1/2 przeznaczony jest do tłumienia zakłóceń symetrycznych i asymetrycznych w zakresie częstotliwości 0,1–30 MHz. Jest odpowiedni do:
- Urządzeń o szybkiej częstotliwości łączeniowej
- Zasilaczy impulsowych przed transformatorem
- Przemienników częstotliwości
- Instalacji sieciowych DC
Wysoka skuteczność filtracji pozwala efektywnie eliminować zakłócenia przenoszone przez przewody zasilające i sterujące, zapewniając bezpieczeństwo oraz niezawodność działania urządzeń.
Zalety i funkcje filtra przeciwzakłóceniowego 6A 2-poziomowego
- Podwójny stopień filtracji – skuteczne tłumienie szerokiego zakresu zakłóceń elektromagnetycznych.
- Uniwersalne zastosowanie – filtr sprawdzi się zarówno w systemach AC (do 250 V), jak i DC (do 300 V).
- Szybki montaż na szynie DIN TH35 (EN 60715) – filtr wyposażony jest w zatrzask, co przyspiesza instalację.
- Bezpieczeństwo użytkowania – wysoka wartość napięcia próbnego izolacji oraz niskie prądy upływu (maks. 5 mA).
- Solidna konstrukcja – obudowa odporna na warunki przemysłowe, kompaktowe wymiary (wysokość 107 mm, szerokość 65 mm, głębokość 39 mm).
Typowe zastosowania filtra sieciowego MEF 1/2 10471
Filtr przeciwzakłóceniowy 1-fazowy 6A znajduje zastosowanie w wielu branżach:
- Automatyka przemysłowa – ochrona sterowników PLC, paneli operatorskich i systemów sterowania.
- Systemy zasilania – zabezpieczenie zasilaczy impulsowych oraz wrażliwych układów elektronicznych.
- Przetwornice i falowniki – redukcja zakłóceń generowanych przez przemienniki częstotliwości.
- Maszyny i linie produkcyjne – zwiększenie niezawodności pracy oraz minimalizacja awarii związanych z zakłóceniami EMC.
- Rozdzielnice elektryczne – stosowanie w celu poprawy jakości energii i ochrony aparatury elektrycznej.
Filtr wyposażony jest w zaciski śrubowe SK, które umożliwiają łatwe przyłączenie zarówno przewodów jednożyłowych, jak i wielożyłowych, a także w wydzielone zaciski PE w kolorze zielono-żółtym, co zapewnia prosty i bezpieczny montaż w różnych aplikacjach.
Dlaczego warto wybrać filtr przeciwzakłóceniowy 1-fazowy 6A, 2-poziomowy?
Filtr 10471 to niezawodny wybór dla profesjonalistów, którzy oczekują skutecznej ochrony EMC. Stanowi idealne rozwiązanie w sytuacjach, w których występuje duże natężenie zakłóceń, na przykład z powodu obecności przemienników lub zasilaczy impulsowych w jednym systemie. Produkt spełnia wymagania norm bezpieczeństwa i jakości, gwarantując długotrwałą oraz bezproblemową eksploatację.
