Prąd: 2 A
zatrzaskowy
Krzywe tłumienia na życzenie.
przeciwko zakłóceniom symetrycznym
1-fazowe i 2-stopniowe sieciowe filtry przeciwzakłóceniowe MEF 1/2 stosowane są w zakresie 0.1...30 MHz do tłumienia zakłóceń w przewodach sieciowych, zasilania i sterujących. Najlepszą skuteczność filtrów uzyskuje się za pomocą krótkich przewodów (zalecenie: podłączenie PE
Ogólne informacje o produkcie
| Do obszaru zastosowań | Sterowanie nacinaniem fazy, Urządzenia o wysokiej częstotliwości powtarzania impulsów łączeniowych, Zasilacze impulsowe, Zasilanie silników uniwersalnych, za transformatorami |
| Do rodzaju zaburzeń | Zaburzenia symetryczne |
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 5 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 300 V |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 0,2 mm² |
| Przekrój przyłącza jednożyłowego maks. | 6 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,2 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 4 mm² |
| Numer AWG jednożyłowy min. | 24 |
| Numer AWG jednożyłowy maks. | 9 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 24 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 11 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 2,1 kV |
| Napięcie próbne izolacji L-N | 2,7 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

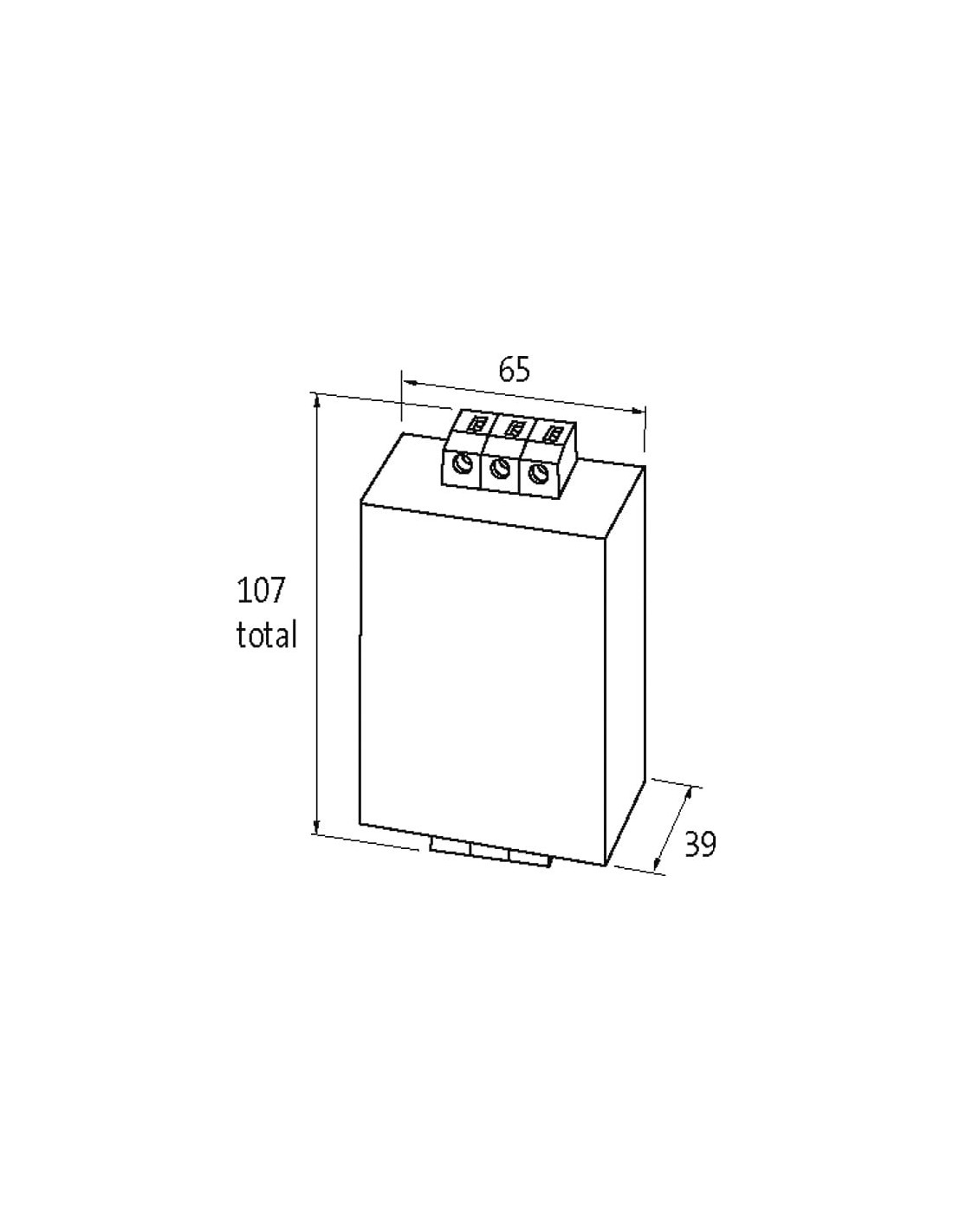

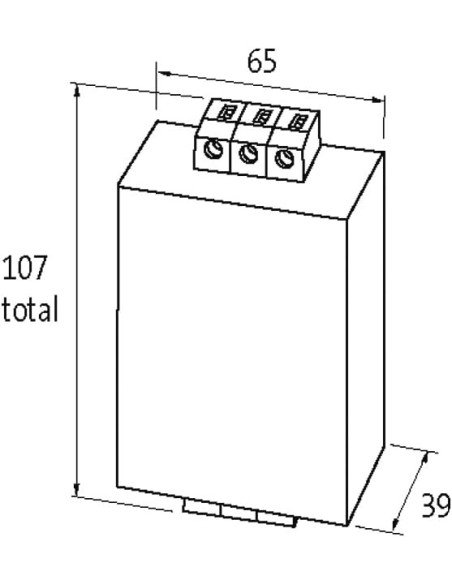

| Wysokość | 107 mm |
| Szerokość | 56 mm |
| Głębokość | 39 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielono-żółte |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 2 |
| PIN 1 | L |
| PIN 2 | N |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 2 |
| PIN 1 | L' |
| PIN 2 | N' |
Filtr przeciwzakłóceniowy 1-fazowy, 2-poziomowy – skuteczna ochrona instalacji elektrycznych
Filtr przeciwzakłóceniowy 1-fazowy, 2-poziomowy o kodzie produktu 10461 to wyspecjalizowane rozwiązanie do eliminacji zakłóceń w instalacjach zasilających oraz sterujących. Urządzenie przeznaczone jest do stosowania w zakresie częstotliwości od 0,1 do 30 MHz, skutecznie tłumiąc zakłócenia symetryczne, które mogą zakłócać pracę czułych urządzeń elektronicznych i przemysłowych.
Zastosowanie filtra przeciwzakłóceniowego w przemyśle
Filtr 1-fazowy, 2-stopniowy znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych, takich jak:
- Sterowanie nacinaniem fazy
- Urządzenia o dużej częstotliwości powtarzania impulsów łączeniowych
- Zasilacze impulsowe
- Zasilanie silników uniwersalnych
- Instalacje za transformatorami
Skuteczne tłumienie zakłóceń to gwarancja ochrony nie tylko pojedynczego urządzenia, ale także całych linii produkcyjnych i systemów automatyki, co pozwala na bezawaryjną i bezproblemową pracę instalacji.

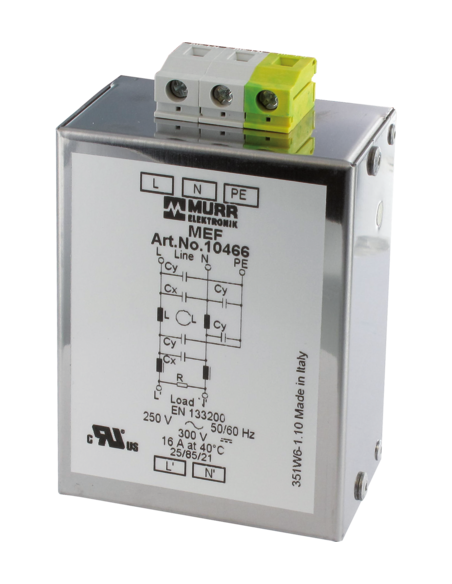

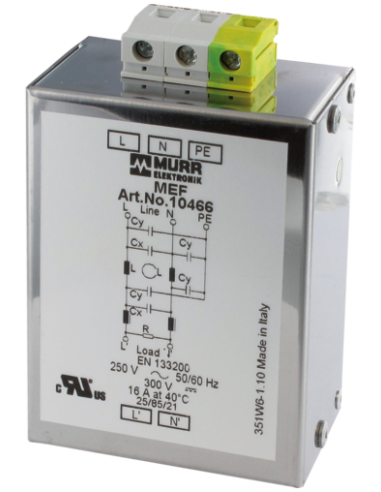

Budowa i zalety filtra przeciwzakłóceniowego 1-fazowego
Kompaktowa obudowa o wysokości 107 mm, szerokości 56 mm i głębokości 39 mm pozwala na łatwy montaż filtra nawet w ograniczonych przestrzeniach szaf sterowniczych i rozdzielnic.
- **Montaż na szynie DIN TH35 (EN 60715)** zapewnia szybkie i wygodne instalowanie
- **Zaciski śrubowe** pozwalają na pewne i trwałe połączenie przewodów
- **Wyraźnie oznakowane złącza** L, N, PE (w tym zielono-żółty zacisk PE) ułatwiają prawidłowe podłączanie
- **Obudowa metalowa** działa dodatkowo jako ekran, chroniący przed interferencjami elektromagnetycznymi
Parametry techniczne – bezpieczeństwo i efektywność filtracji

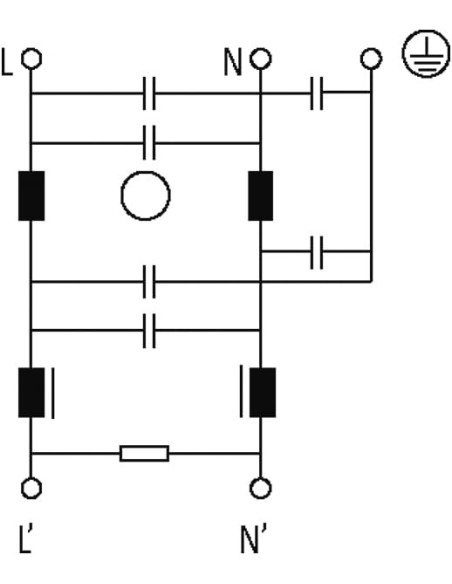

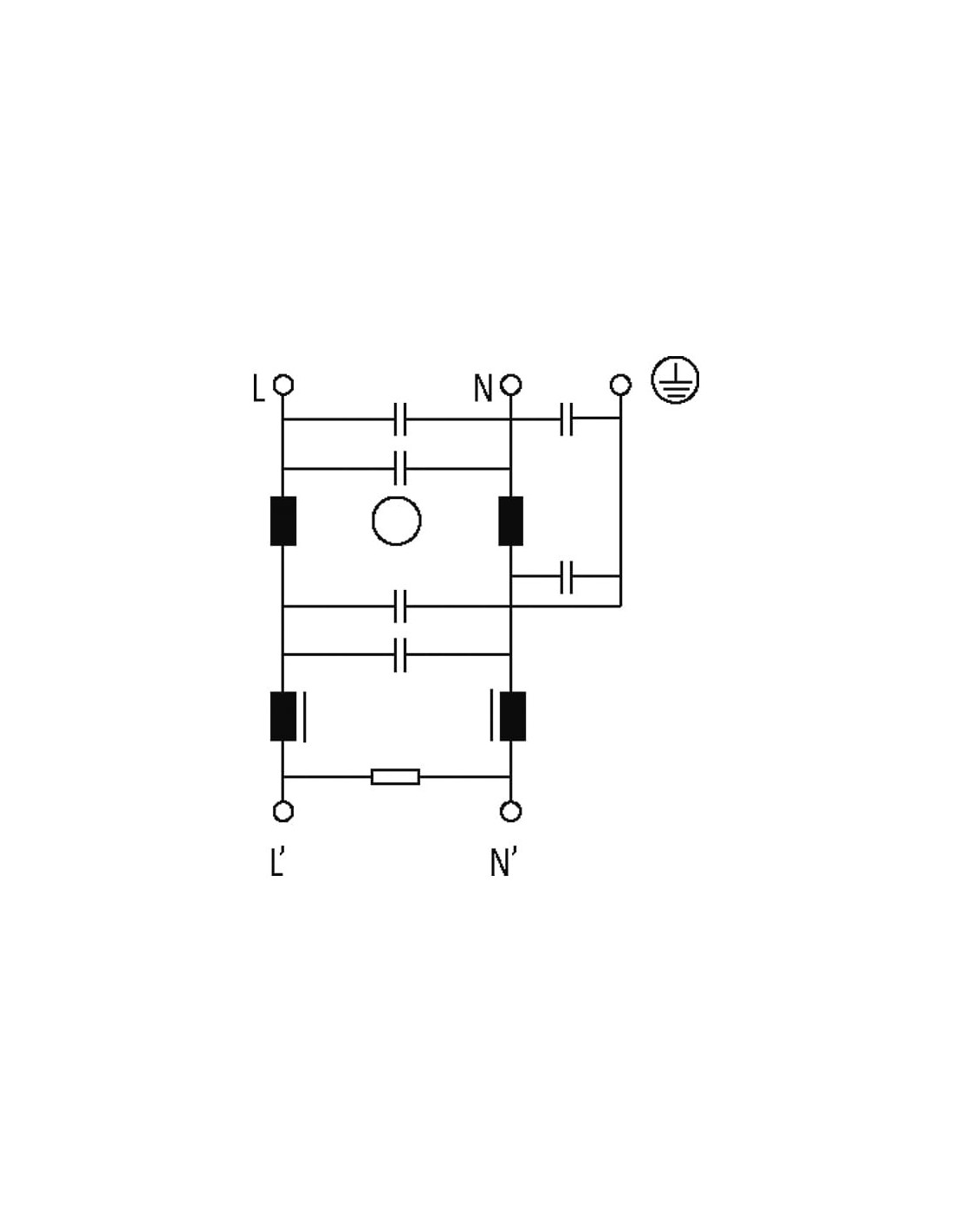

Filtr wyposażono w zaawansowany układ dwustopniowy, zapewniający wysoką efektywność tłumienia zakłóceń. Konstrukcja dostosowana do pracy przy napięciu do 250 V AC oraz 300 V DC pozwala na uniwersalne wykorzystanie w instalacjach zasilających. Filtr cechuje się maksymalnym prądem 2 A, dzięki czemu sprawdzi się również w urządzeniach o podwyższonym zapotrzebowaniu na moc.
Cechą wyróżniającą jest wysoka odporność izolacji, co podnosi poziom bezpieczeństwa eksploatacji. Zastosowanie krótkich przewodów połączeniowych zwiększa skuteczność działania filtra i minimalizuje wpływ zakłóceń sieciowych.
Typowe korzyści ze stosowania filtrów przeciwzakłóceniowych
- Zapobieganie awariom urządzeń sterujących i zasilających spowodowanym przez zakłócenia EMC
- Poprawa niezawodności oraz wydłużenie żywotności sprzętu elektrycznego
- Zgodność z normami EMC przy wdrożeniu do instalacji przemysłowych
- Uniwersalność zastosowania dzięki szerokim możliwościom montażowym i zakresom pracy
Podsumowanie – filtr przeciwzakłóceniowy 10461
Filtr przeciwzakłóceniowy 1-fazowy, 2-poziomowy MEF 1/2 to niezawodne rozwiązanie do tłumienia zakłóceń symetrycznych w instalacjach zasilających, automatyce przemysłowej i systemach sterowania. Konstrukcja oparta na dwóch stopniach filtracji zapewnia ochronę i bezpieczeństwo, pozwalając jednocześnie na szybki i intuicyjny montaż. Urządzenie sprawdzi się tam, gdzie wymagana jest wysoka odporność na zakłócenia oraz niezawodność działania systemów elektrycznych.
