Dostępny
Prąd: 6 A
zatrzaskowy
z przewodem neutralnym
Krzywe tłumienia na życzenie.
3-fazowe i 1-stopniowe filtry odkłócające MEF 3/1 stosuje się w zakresie 0.1...30 MHz do tłumienia zakłóceń działających na przewody sieciowe i zasilające. Nadają się do sieci TN-S, TN-C-S i TT. Najlepszą skuteczność filtrowania uzyskuje się z krótkimi przewodami przyłączeniowymi (zalecenie: przyłącze PE
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 3 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 440 V |
Dane elektryczne | Wejście
| Liczba faz wejścia | 3 |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 0,2 mm² |
| Przekrój przyłącza jednożyłowego maks. | 6 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,2 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 4 mm² |
| Numer AWG jednożyłowy min. | 24 |
| Numer AWG jednożyłowy maks. | 9 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 24 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 11 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 2,1 kV |
| Napięcie próbne izolacji L-N | 2,7 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 107 mm |
| Szerokość | 56 mm |
| Głębokość | 39 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielono-żółte |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 4 |
| PIN 1 | L 1 |
| PIN 2 | L 2 |
| PIN 3 | L 3 |
| PIN 4 | N |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 4 |
| PIN 1 | L 1' |
| PIN 2 | L 2' |
| PIN 3 | L 3' |
| PIN 4 | N' |
Filtr przeciwzakłóceniowy 3-fazowy 6A – profesjonalna ochrona instalacji elektrycznych
Filtr przeciwzakłóceniowy 3-fazowy, 1-poziomowy o kodzie produktu 10511 to wysoce specjalistyczne rozwiązanie, które skutecznie tłumi zakłócenia elektromagnetyczne (EMI) w przemysłowych instalacjach zasilania. Zaprojektowany z myślą o pracy w sieciach TN-S, TN-C-S i TT, doskonale sprawdzi się tam, gdzie wymagane jest zachowanie wysokiej jakości zasilania oraz niezawodności działania urządzeń elektrycznych i automatyki.
Zastosowanie filtra EMC dla zasilania 3-fazowego
Filtry przeciwzakłóceniowe 3-fazowe są szeroko stosowane w:
- szafach sterowniczych i rozdzielnicach maszyn przemysłowych,
- urządzeniach automatyki, robotyki oraz napędach elektrycznych,
- systemach HVAC oraz rozproszonych instalacjach energetycznych,
- aplikacjach wymagających wysokiej odporności na zakłócenia i niezawodności komunikacji,
- ochronie wrażliwego sprzętu laboratoryjnego i medycznego.

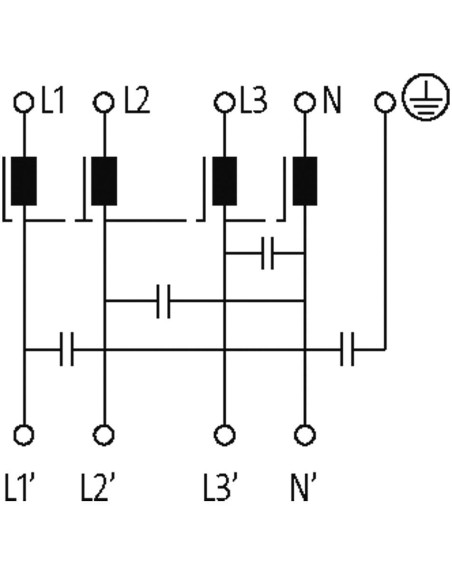

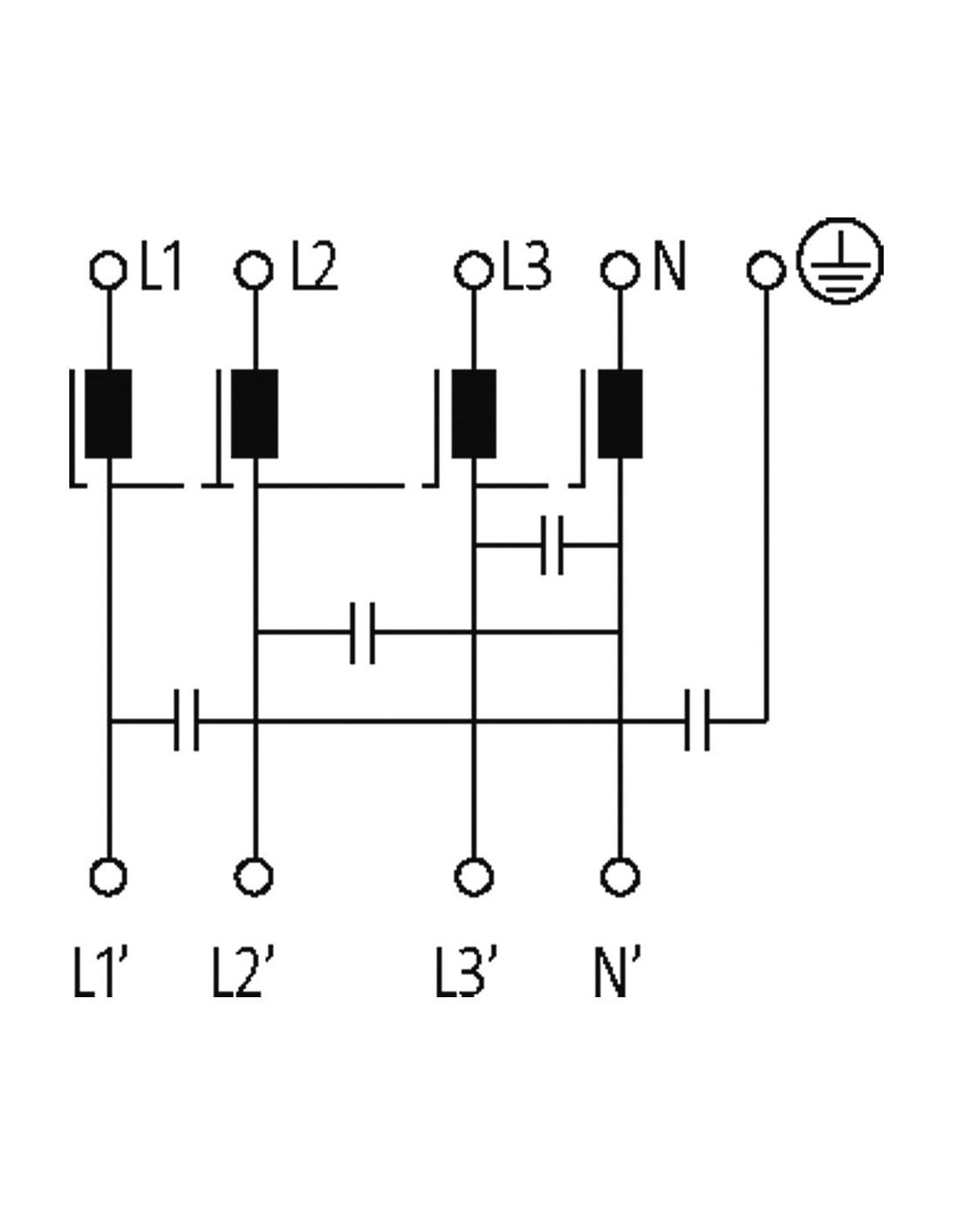

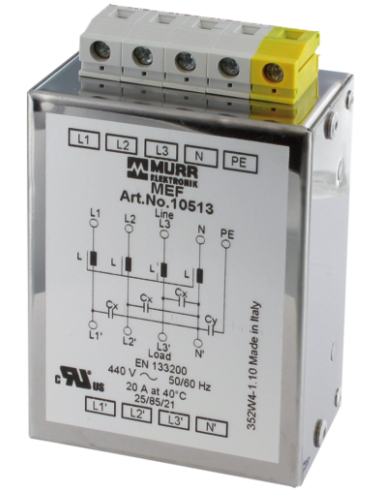

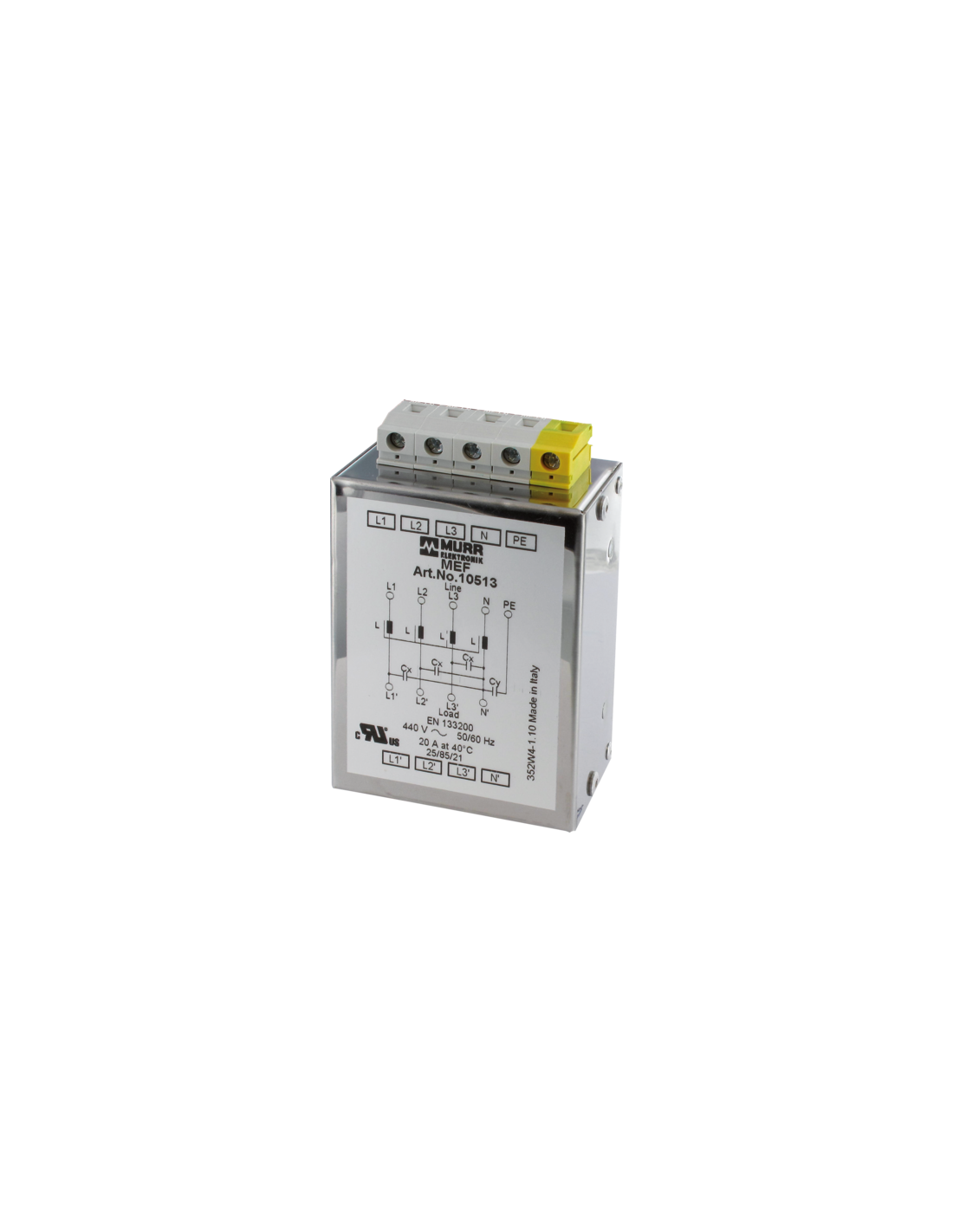

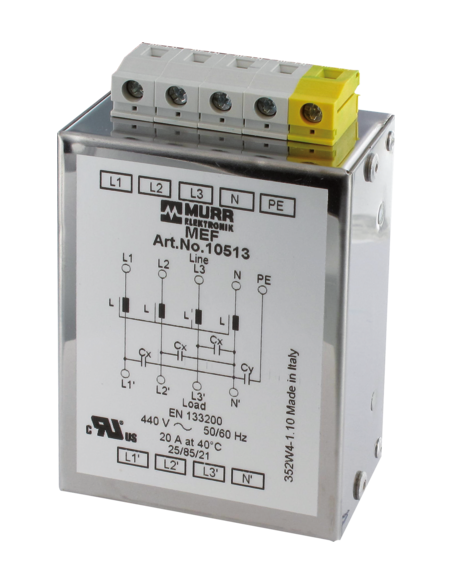

Budowa i schemat działania filtra MEF 3/1
Urządzenie posiada trzy wejścia fazowe (L1, L2, L3), przewód neutralny (N) oraz zacisk PE, co gwarantuje pełną kompatybilność z typowymi systemami trójfazowymi. Montaż odbywa się na szynach TH35 zgodnie z normą EN 60715, co ułatwia integrację w standardowych rozdzielnicach przemysłowych.
- Konstrukcja 1-poziomowa: zapewnia wysoką efektywność tłumienia w zakresie częstotliwości od 0,1 do 30 MHz,
- Prąd znamionowy 6A: umożliwia podłączanie zarówno odbiorników o średnim poborze mocy, jak i bardziej wymagających urządzeń,
- Maksymalne napięcie robocze 440 VAC: pozwala na stosowanie w szerokiej gamie instalacji trójfazowych,

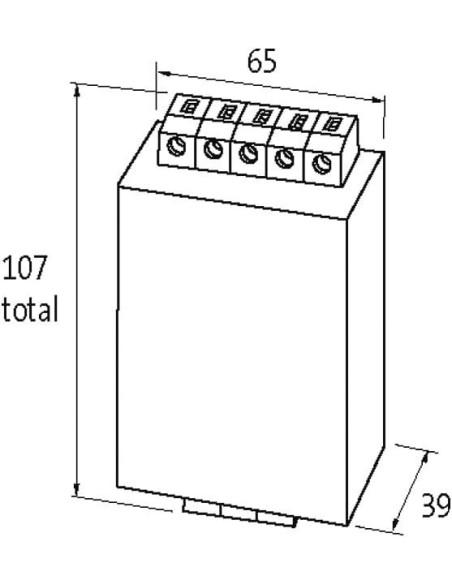

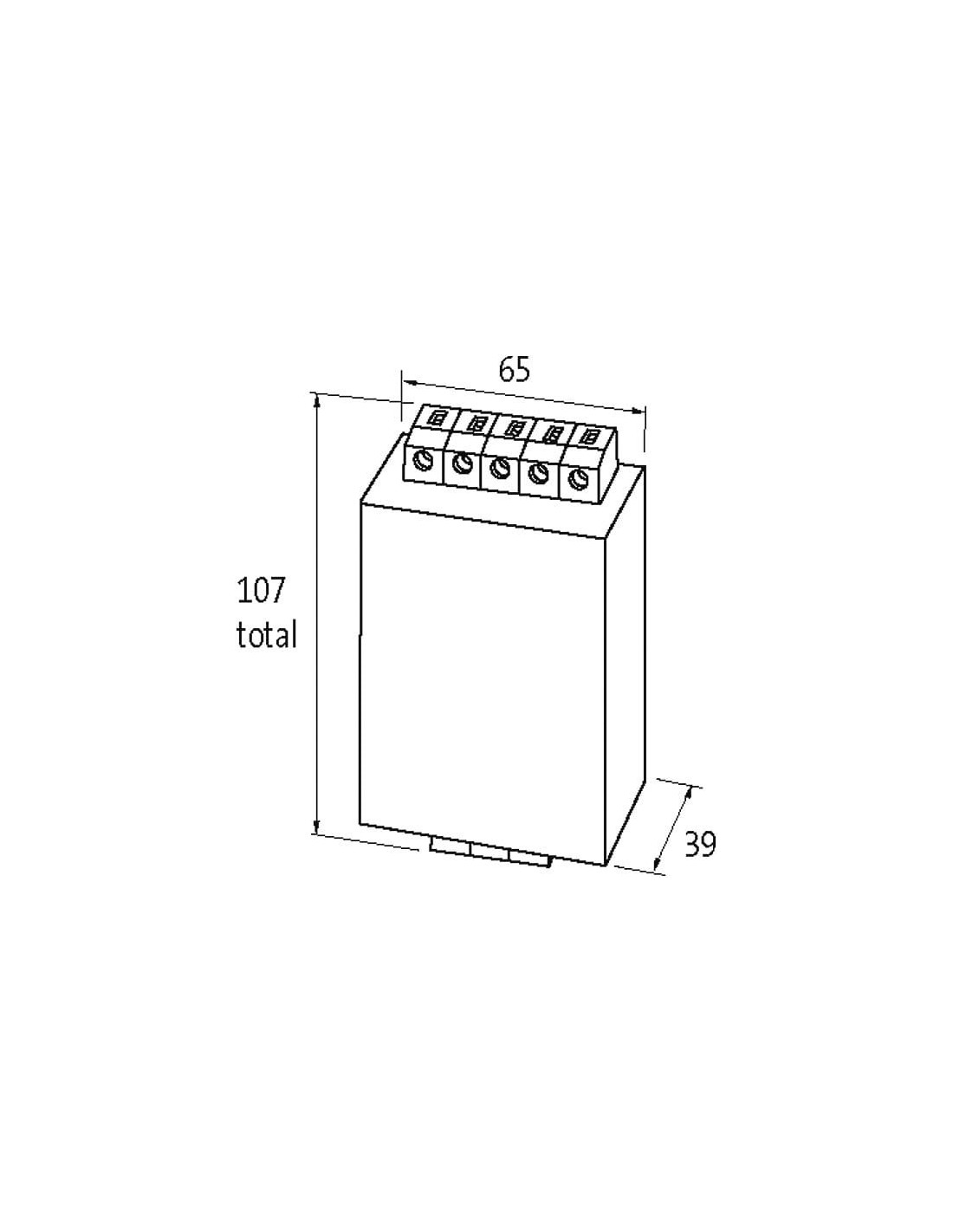

- Kompaktowe wymiary: 107 mm wysokości, 56 mm szerokości, 39 mm głębokości.
Bezpieczeństwo oraz montaż – filtr EMC 440V
Filtr jest wyposażony w zaciski śrubowe, które umożliwiają solidne i pewne połączenie przewodów o różnym przekroju, zarówno jednożyłowych, jak i wielodrutowych. Konstrukcja filtra spełnia wymagania EN 133200 oraz normy klimatycznej 25/085/21, zapewniając stabilną pracę w zróżnicowanych warunkach środowiskowych.
Dzięki wysokim napięciom probierczym izolacji (L-L: 2,1 kV, L-N: 2,7 kV) uzyskuje się niezawodne zabezpieczenie zarówno urządzeń, jak i użytkowników. Filtr zatrzaskowy ułatwia szybki montaż oraz serwisowanie w obrębie szaf rozdzielczych.
Korzyści z zastosowania filtra przeciwzakłóceniowego 3-fazowego
- Ochrona urządzeń przemysłowych przed zakłóceniami pochodzącymi z sieci zasilającej,
- Minimalizacja ryzyka uszkodzeń sprzętu spowodowanych przepięciami i zakłóceniami elektromagnetycznymi,
- Stabilna praca systemów automatyki oraz wydłużona żywotność sprzętu,
- Łatwa i szybka integracja w obudowach modułowych oraz na standardowych szynach montażowych,
- Możliwość uniwersalnego zastosowania w różnych branżach i systemach zasilania trójfazowego.
Filtr przeciwzakłóceniowy 3-fazowy MEF 3/1 stanowi kluczowy element służący do zapewnienia jakości zasilania, ograniczania wpływu zakłóceń EMC oraz ochrony urządzeń w szerokim spektrum instalacji przemysłowych i automatycznych.
