Dostępny
Prąd: 3 A
zatrzaskowy
z przewodem neutralnym
Krzywe tłumienia na życzenie.
3-fazowe i 1-stopniowe filtry odkłócające MEF 3/1 stosuje się w zakresie 0.1...30 MHz do tłumienia zakłóceń działających na przewody sieciowe i zasilające. Nadają się do sieci TN-S, TN-C-S i TT. Najlepszą skuteczność filtrowania uzyskuje się z krótkimi przewodami przyłączeniowymi (zalecenie: przyłącze PE
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 3 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 440 V |
Dane elektryczne | Wejście
| Liczba faz wejścia | 3 |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 0,2 mm² |
| Przekrój przyłącza jednożyłowego maks. | 6 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,2 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 4 mm² |
| Numer AWG jednożyłowy min. | 24 |
| Numer AWG jednożyłowy maks. | 9 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 24 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 11 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 2,1 kV |
| Napięcie próbne izolacji L-N | 2,7 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 107 mm |
| Szerokość | 56 mm |
| Głębokość | 39 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielono-żółte |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 4 |
| PIN 1 | L 1 |
| PIN 2 | L 2 |
| PIN 3 | L 3 |
| PIN 4 | N |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 4 |
| PIN 1 | L 1' |
| PIN 2 | L 2' |
| PIN 3 | L 3' |
| PIN 4 | N' |

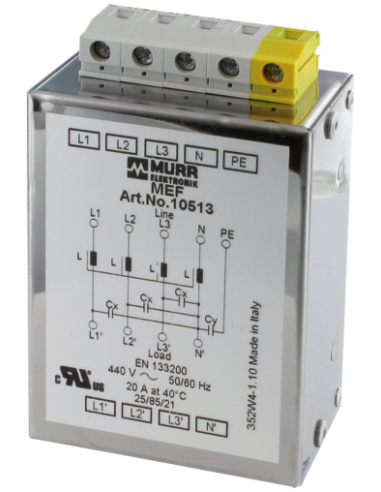

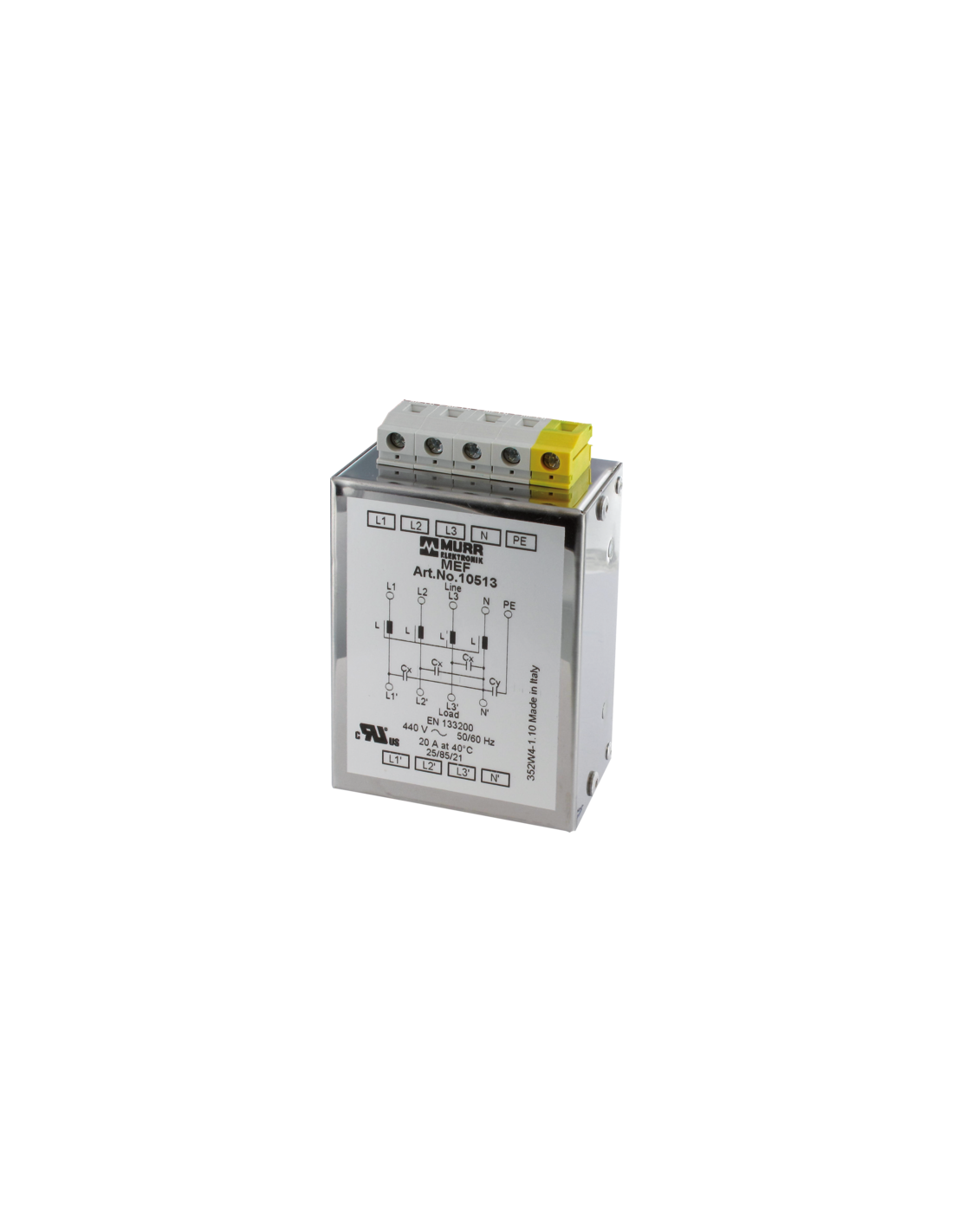

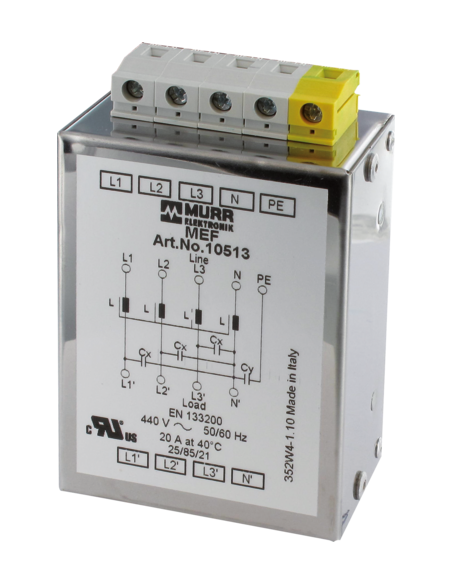

Filtr przeciwzakłóceniowy 3-fazowy 1-poziomowy 10510 – profesjonalna ochrona instalacji elektrycznych
Filtr przeciwzakłóceniowy 3-fazowy 1-poziomowy 10510 to wysokiej klasy urządzenie, które zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi w instalacjach elektrycznych i automatycznych. Przeznaczone do pracy w sieciach trójfazowych, doskonale sprawdza się zarówno w przemyśle, jak i w dużych obiektach komercyjnych, gwarantując niezawodne filtrowanie w zakresie od 0,1 do 30 MHz.
Zastosowanie filtrów przeciwzakłóceniowych w automatyce i energetyce
Nowoczesne filtry przeciwzakłóceniowe 3-fazowe są kluczowym elementem w systemach zasilania elektrycznego, gdzie ochrona przed zakłóceniami wpływa na poprawę bezpieczeństwa oraz trwałość podłączonych urządzeń. Model 10510 znajduje zastosowanie między innymi w:
- Systemach sterowania maszyn przemysłowych
- Szafach sterowniczych i automatyce budynkowej
- Systemach zasilania centrali wentylacyjnych, klimatyzacji oraz dużych rozdzielnic
- Ochronie wrażliwych urządzeń laboratoryjnych i pomiarowych
Najważniejsze zalety filtra 10510
- Skuteczne tłumienie zakłóceń przewodzonych w zakresie częstotliwości 0,1...30 MHz
- Dostosowany do sieci TN-S, TN-C-S i TT – szerokie możliwości zastosowania w różnych rodzajach instalacji
- Szybki i wygodny montaż na szynie DIN (EN 60715) – oszczędność czasu i przestrzeni w szafie rozdzielczej

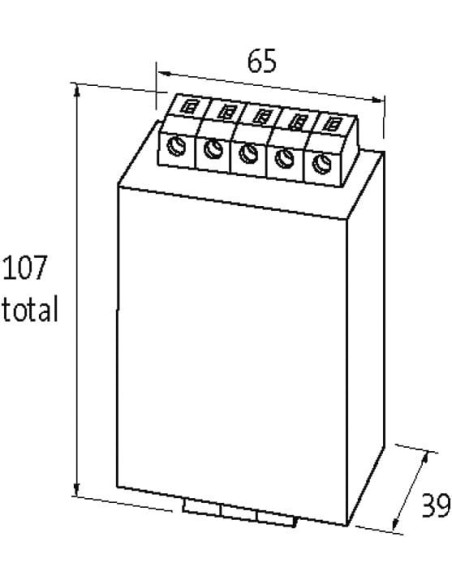

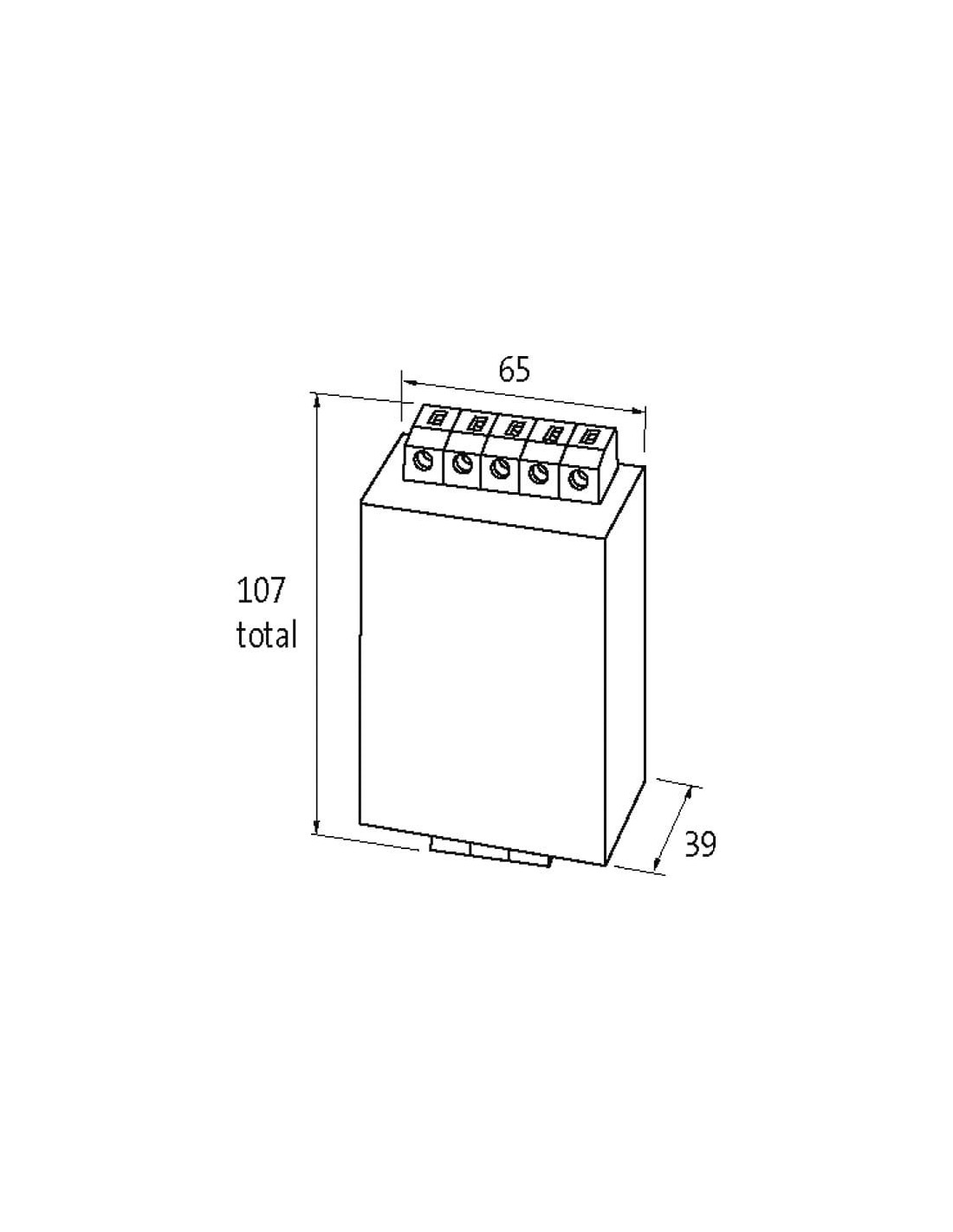

- Kompaktowe wymiary: wysokość 107 mm, szerokość 56 mm, głębokość 39 mm – możliwość integracji nawet w ograniczonej przestrzeni
- Przystosowany do przewodów jednożyłowych i wielożyłowych o szerokim zakresie przekrojów
- Niskie prądy upływowe – zwiększone bezpieczeństwo użytkowania

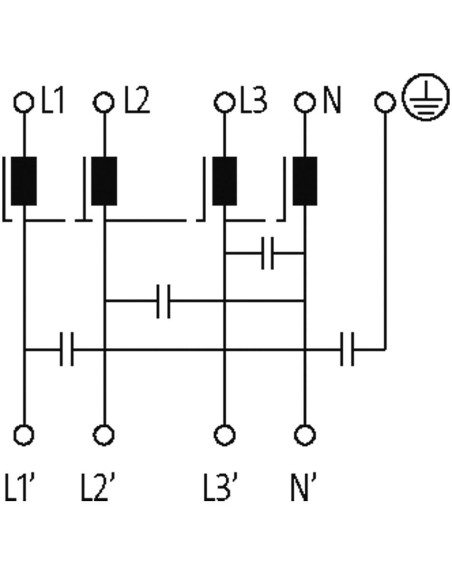

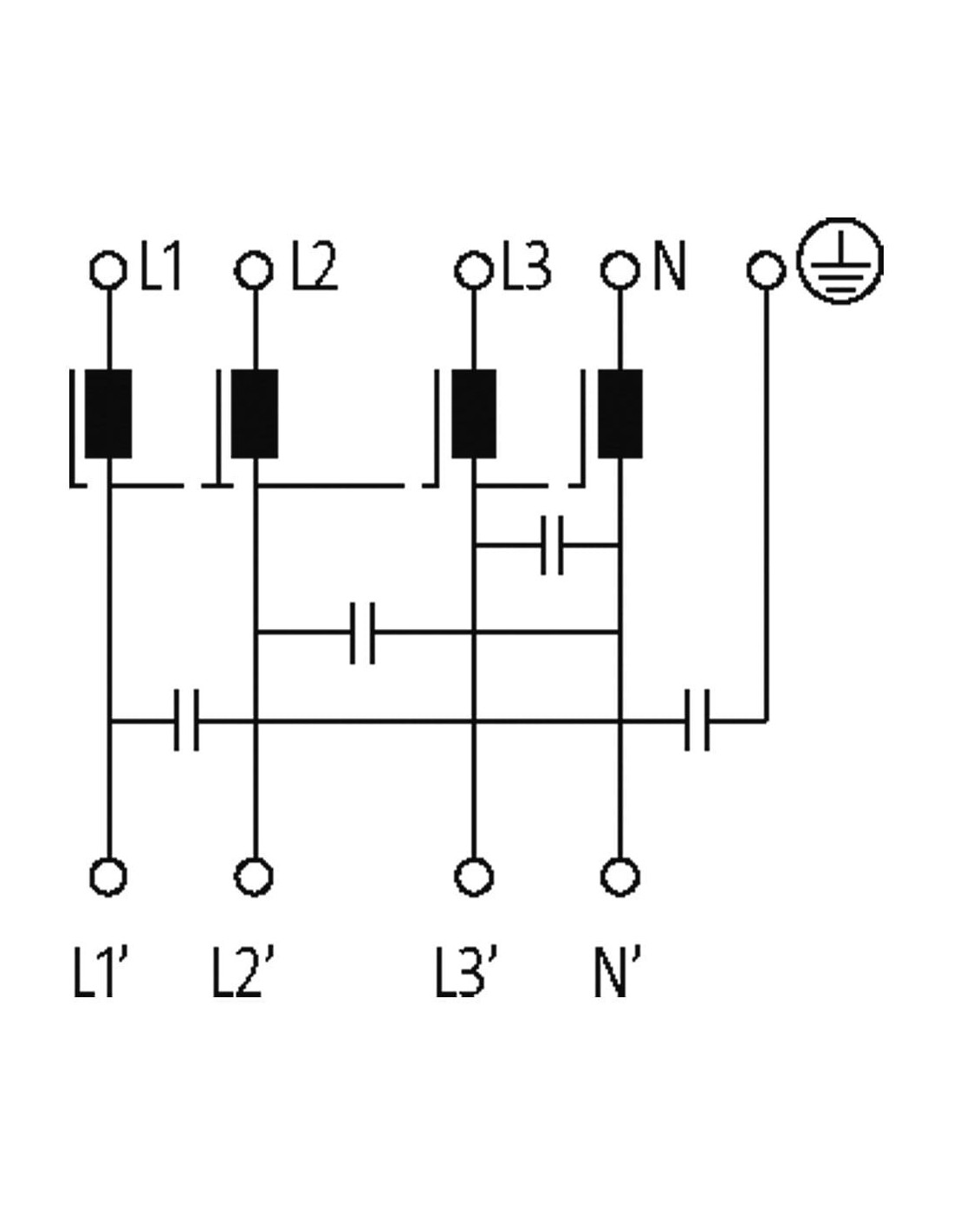

Budowa i schemat elektryczny
Filtr wyposażony jest w zaciski śrubowe, które gwarantują pewne i trwałe połączenie przewodów. Użytkownik ma możliwość wygodnego podłączenia faz L1, L2, L3 oraz przewodu neutralnego i ochronnego PE. Przejrzysty schemat elektryczny ułatwia integrację urządzenia w instalacji.
Dzięki zastosowaniu jednoetapowego układu filtrującego, urządzenie skutecznie minimalizuje przenikanie zakłóceń do dalszych części instalacji, zwiększając trwałość i stabilność działania wrażliwych odbiorników.
Warunki pracy i zgodność z normami
Obudowa filtra wykonana została z wysokiej jakości materiałów, które zapewniają odporność na typowe warunki pracy w środowisku przemysłowym. Urządzenie charakteryzuje się zgodnością z normami, co potwierdzają certyfikaty dostępne na stronie producenta. Klimatyczna kategoria pracy to 25/085/21, zgodnie z EN IEC 60068-1.
Typowe wykorzystanie filtra przeciwzakłóceniowego 3-fazowego
- Ochrona napędów i falowników przed zakłóceniami z sieci
- Redukcja zakłóceń w elektrowni, zakładzie produkcyjnym czy laboratorium
- Filtracja linii zasilających szafy automatyki przemysłowej
- Poprawa jakości zasilania serwerowni i centrów danych
Filtr przeciwzakłóceniowy 3-fazowy 10510 to niezawodne rozwiązanie dla każdego miejsca, w którym kluczowe znaczenie ma stabilność i czystość zasilania. Dzięki uniwersalnej konstrukcji oraz bardzo dobrej skuteczności tłumienia znajduje zastosowanie zarówno w nowoczesnych, jak i tradycyjnych instalacjach trójfazowych.
