Dostępny
Prąd: 16 A
1-stopniowe
Krzywe tłumienia na życzenie.
3-fazowe i 1-/2-stopniowe filtry odkłócające MEF 3/1-3/2 stosuje się w zakresie 0.1...30 MHz do tłumienia zakłóceń działających na przewody sieciowe i zasilające. Nadają się do sieci TN-C. Najlepszą skuteczność filtrowania uzyskuje się z krótkimi przewodami przyłączeniowymi (zalecenie: przyłącze PE
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 10 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 600 V |
Dane elektryczne | Wejście
| Liczba faz wejścia | 3 |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 0,2 mm² |
| Przekrój przyłącza jednożyłowego maks. | 10 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,2 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 6 mm² |
| Numer AWG jednożyłowy min. | 24 |
| Numer AWG jednożyłowy maks. | 7 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 24 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 9 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 3,1 kV |
| Napięcie próbne izolacji L-N | 3,3 kV |

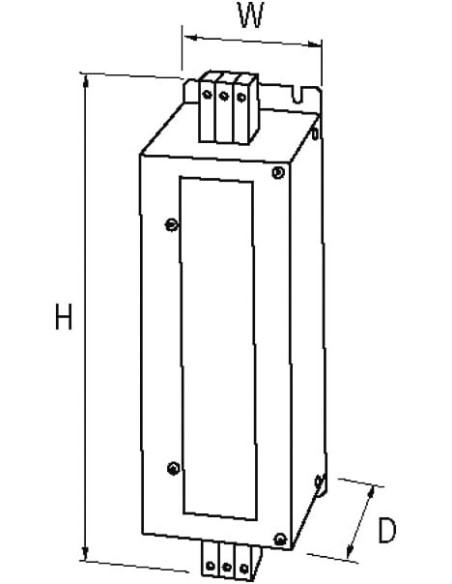

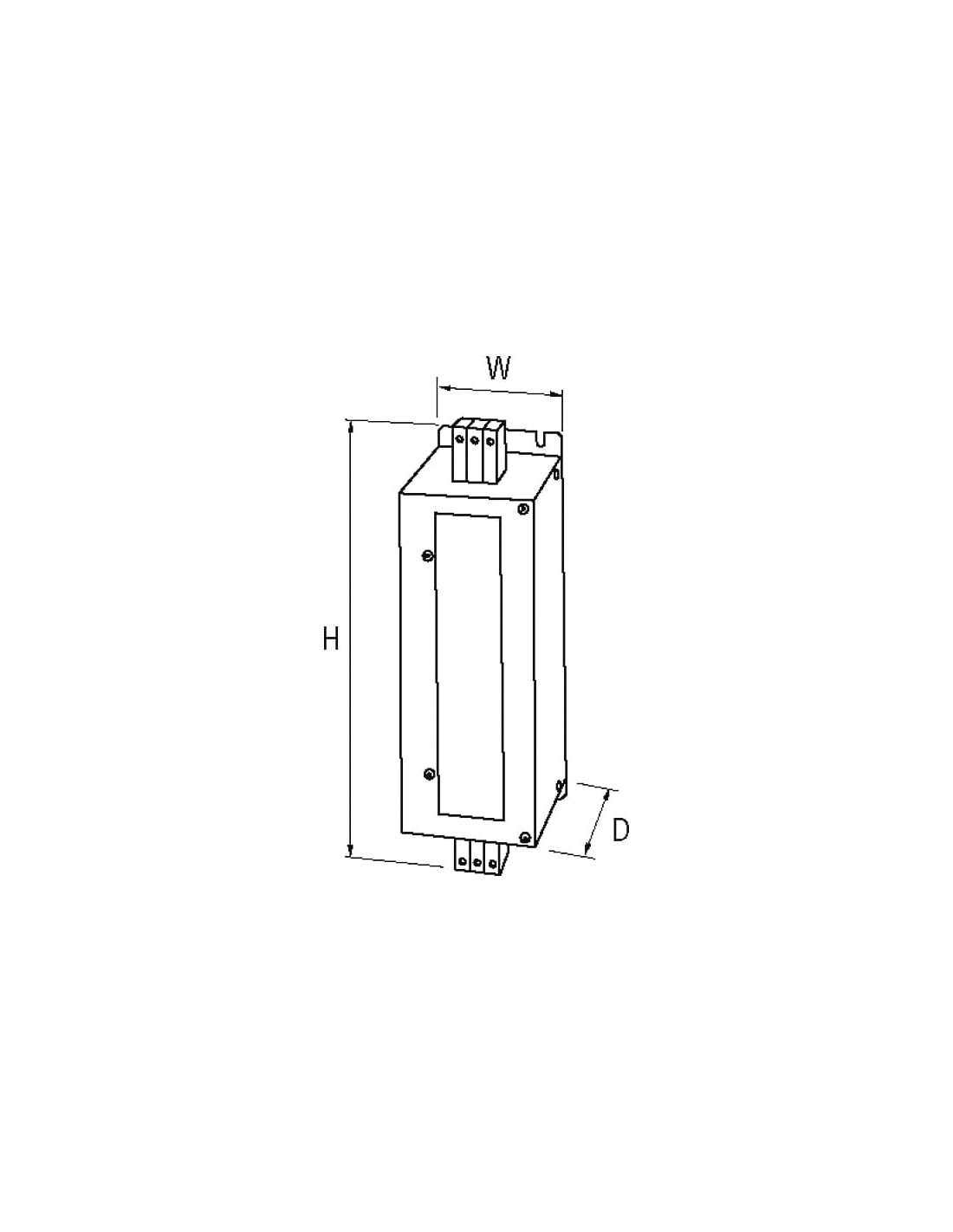

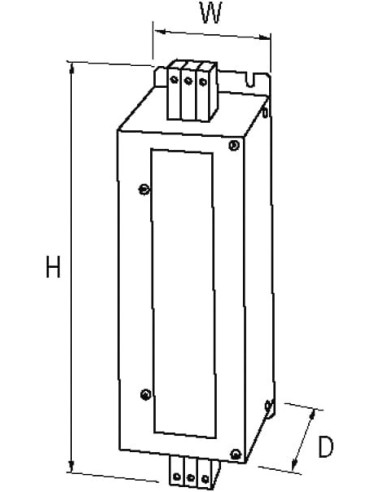

Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 250 mm |
| Szerokość | 90 mm |
| Głębokość | 100 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1 |
| PIN 2 | L 2 |
| PIN 3 | L 3 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1' |
| PIN 2 | L 2' |
| PIN 3 | L 3' |
Filtr przeciwzakłóceniowy 3-fazowy 16A – skuteczna ochrona instalacji elektrycznych

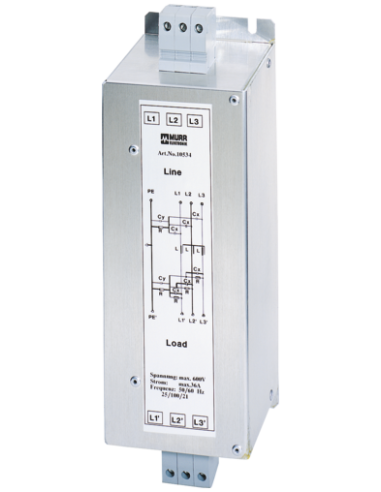

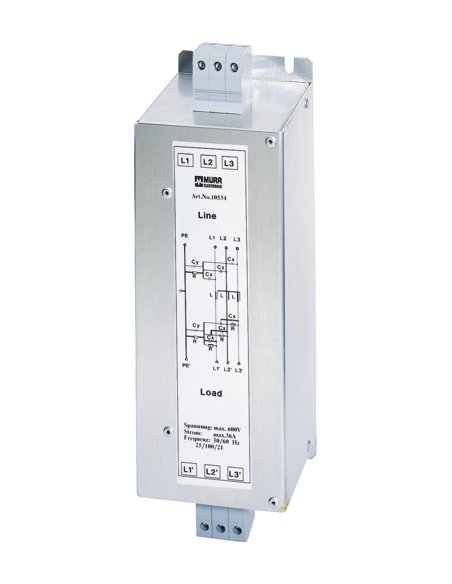

Filtr przeciwzakłóceniowy 3-fazowy, 1-poziomowy (kod produktu: 10532) to niezawodne rozwiązanie przeznaczone do tłumienia zakłóceń w sieciach zasilających. Pracuje w szerokim zakresie częstotliwości od 0,1 do 30 MHz, dzięki czemu znajduje zastosowanie wszędzie tam, gdzie wymagane jest skuteczne eliminowanie zakłóceń EMI/RFI w instalacjach przemysłowych, automatyce, rozdzielniach oraz urządzeniach złożonych.
Najważniejsze zalety i zastosowanie – filtr 3-fazowy 16A
Stosowanie filtrów przeciwzakłóceniowych jest kluczowe dla zapewnienia prawidłowej pracy urządzeń elektrycznych oraz ochrony wrażliwej elektroniki przed niepożądanymi przepięciami i szumami. Filtr 10532 obsługuje sterowanie trójfazowe oraz układy TN-C, co sprawia, że jest uniwersalnym rozwiązaniem dla wielu branż, w tym:
- Automatyka przemysłowa – zapewnia stabilność pracy sterowników oraz napędów silnikowych.
- Laboratoria elektryczne – eliminacja zakłóceń w aparaturze pomiarowej.
- Systemy energetyczne – poprawa jakości zasilania w rozdzielniach i stacjach transformatorowych.
- Linie produkcyjne – ochrona urządzeń oraz redukcja przestojów spowodowanych awariami wynikającymi z zakłóceń.
Dzięki łatwemu montażowi przykręcanemu oraz szerokiemu zakresowi dopuszczalnych przekrojów przewodów (0,2–10 mm² dla przewodów jednożyłowych i 0,2–6 mm² dla wielożyłowych) urządzenie może być z powodzeniem instalowane zarówno w nowych, jak i modernizowanych instalacjach.
Funkcjonalność i niezawodność – jak działa filtr przeciwzakłóceniowy?

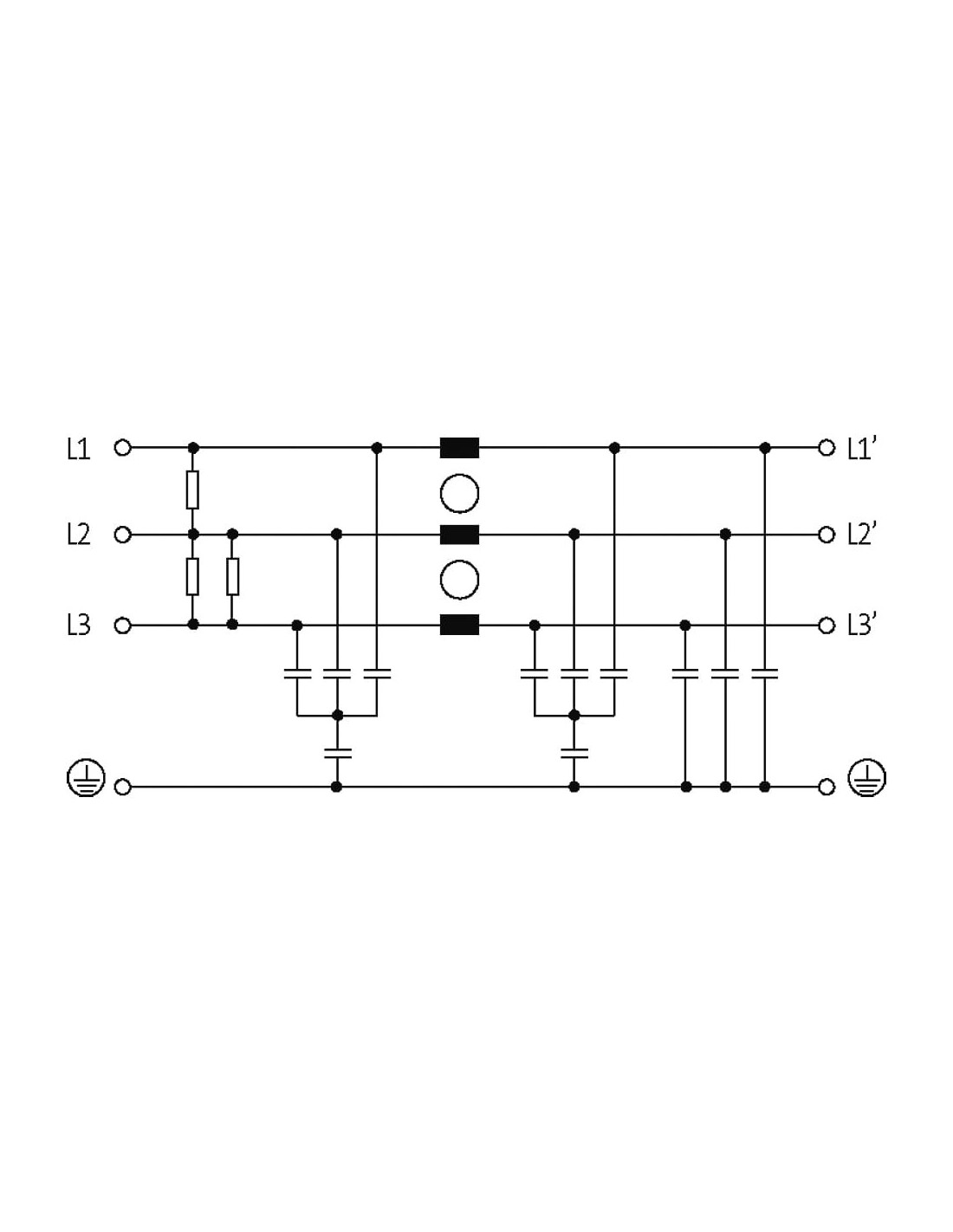

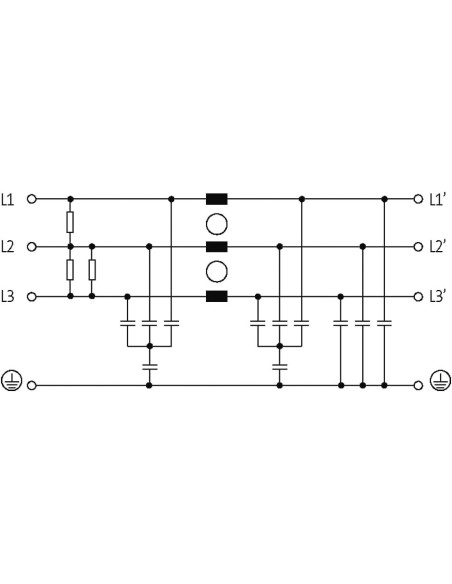

Urządzenie opiera się na jednostopniowym układzie filtracji z wykorzystaniem połączenia elementów indukcyjnych i pojemnościowych, co umożliwia efektywne tłumienie zakłóceń przewodzonych w układach trójfazowych. Wbudowane zabezpieczenia, wysokie napięcia izolacji oraz trwała konstrukcja mechaniczna gwarantują długą i bezawaryjną pracę w wymagających warunkach przemysłowych.
Typowe podłączenie do zacisków śrubowych zapewnia łatwość instalacji i bezpieczeństwo eksploatacji. Kompaktowe wymiary (250 × 90 × 100 mm) umożliwiają montaż w rozdzielniach oraz szafach sterowniczych, gdzie przestrzeń jest szczególnie cenna.
Dlaczego warto wybrać filtr przeciwzakłóceniowy 16A?
- Wysoka skuteczność tłumienia zakłóceń – dedykowany dla sieci trójfazowych do 600 V AC.
- Uniwersalne zastosowanie – odpowiedni do szerokiego zakresu instalacji przemysłowych i energetycznych.
- Łatwy i bezpieczny montaż – zaciski śrubowe SK oraz zabezpieczenia przed przeciążeniami.
- Spełnienie norm klimatycznych – praca w wymagających warunkach środowiskowych według EN IEC 60068-1.
- Kompaktowa i wytrzymała obudowa – umożliwia zastosowanie w przestrzeniach o ograniczonych wymiarach.
Wybór trójfazowego filtra przeciwzakłóceniowego 16A to pewność ochrony urządzeń, długi czas eksploatacji oraz stabilność zasilania nawet w najbardziej wymagających aplikacjach przemysłowych.
