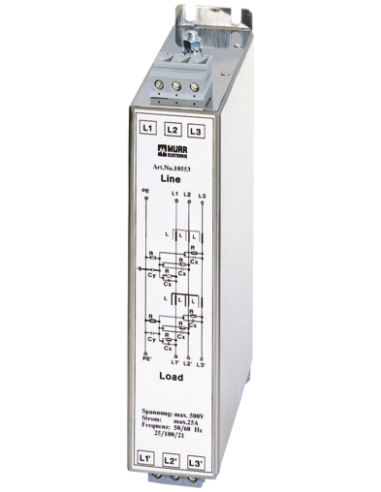

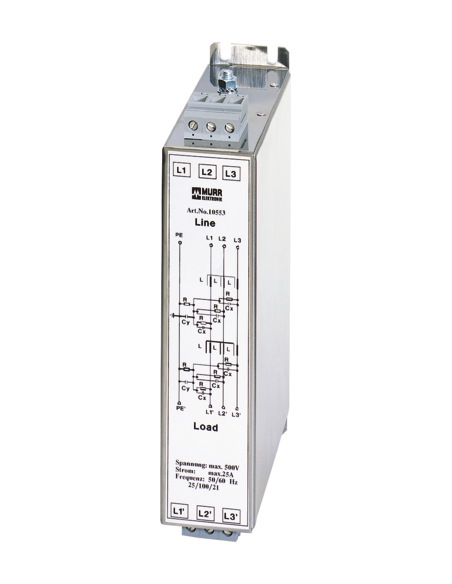

Filtr przeciwzakłóceniowy MEF 3/2, 3-fazowy, 2-poziomowy 10551

Prąd: 12 A
2-stopniowe
3-fazowe i 1-/2-stopniowe filtry odkłócające MEF 3/1-3/2 stosuje się w zakresie 0.1...30 MHz do tłumienia zakłóceń działających na przewody sieciowe i zasilające. Nadają się do sieci TN-C. Najlepszą skuteczność filtrowania uzyskuje się z krótkimi przewodami przyłączeniowymi (zalecenie: przyłącze PE

Dane techniczne | Dane elektryczne

Dane elektryczne | Zasilanie

Dane elektryczne | Wejście

Dane elektryczne | Wyjście

Dane techniczne | Instalowanie

Ochrona urządzenia | Elektryczna

Dane mechaniczne | Dane montażowe

Warunki otoczenia | Klimatyczne

Parametry zacisków

Typ przyłącza 1

Typ przyłącza 2

Filtr przeciwzakłóceniowy 3-fazowy 2-poziomowy MEF 3/2 10551 – skuteczna ochrona przed zakłóceniami

Filtr przeciwzakłóceniowy MEF 3/2 o kodzie 10551 to urządzenie wysokiej jakości, zaprojektowane w celu eliminacji zakłóceń w trójfazowych instalacjach elektrycznych. Produkt ten znajduje szerokie zastosowanie w nowoczesnych systemach automatyki przemysłowej, w maszynach, na liniach produkcyjnych oraz wszędzie tam, gdzie niezbędna jest ochrona urządzeń elektronicznych przed szumami i zakłóceniami elektromagnetycznymi EMI/RFI.

Zaawansowana technologia filtracji zakłóceń – 0,1...30 MHz

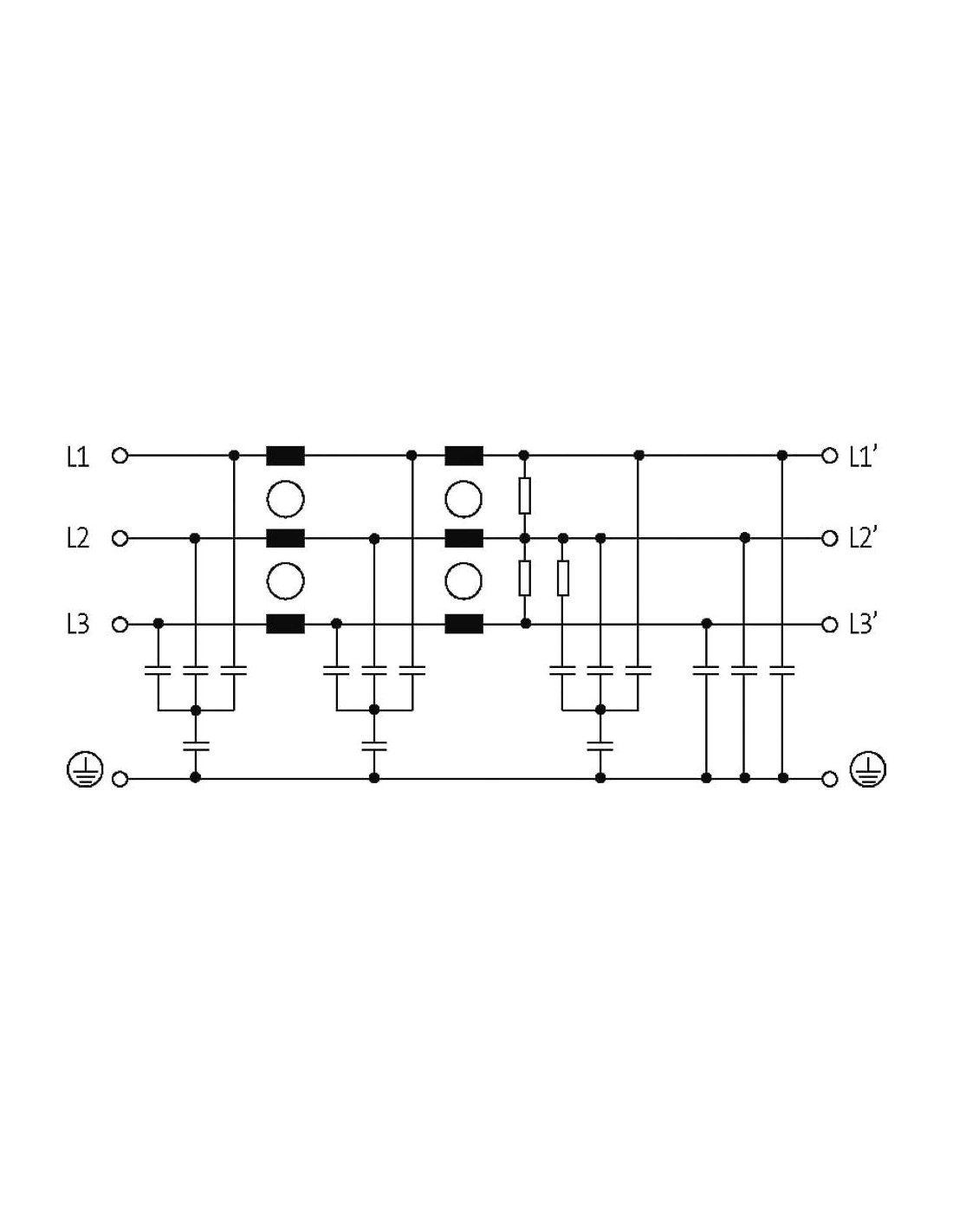

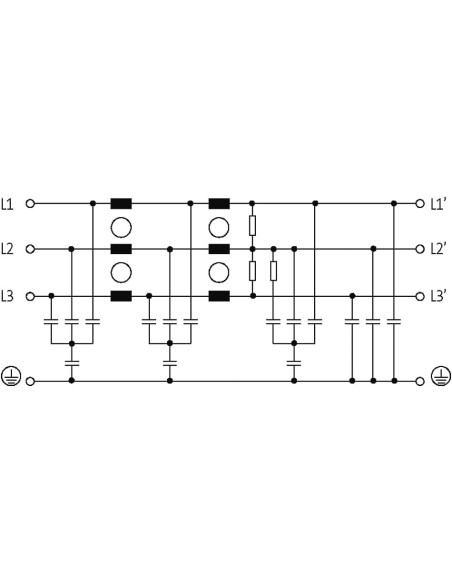

2-stopniowy filtr przeciwzakłóceniowy skutecznie tłumi zakłócenia w szerokim zakresie częstotliwości – od 0,1 do 30 MHz. Zastosowanie dwustopniowego toru filtracji zapewnia wysoką skuteczność tłumienia zakłóceń przewodzonych w przewodach zasilających. Urządzenie jest dedykowane do pracy w systemach sieci TN-C, dzięki czemu sprawdzi się zarówno w instalacjach przemysłowych, jak i komercyjnych.

Zastosowania filtra przeciwzakłóceniowego MEF 3/2

• Automatyka przemysłowa – zapewnia ochronę czułych układów sterowania przed zakłóceniami z sieci.
• Maszyny i linie technologiczne – redukuje poziom zakłóceń przewodzonych, chroniąc urządzenia wykonawcze oraz sterowniki PLC.
• Systemy zasilania trójfazowego – poprawia jakość zasilania odbiorników.
• Systemy HVAC, napędy, falowniki – ogranicza generowanie szumów na pozostałe komponenty instalacji.

Konstrukcja, montaż i zalety użytkowe

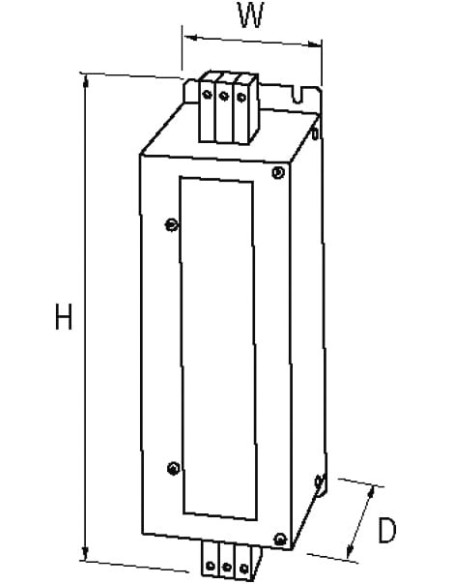

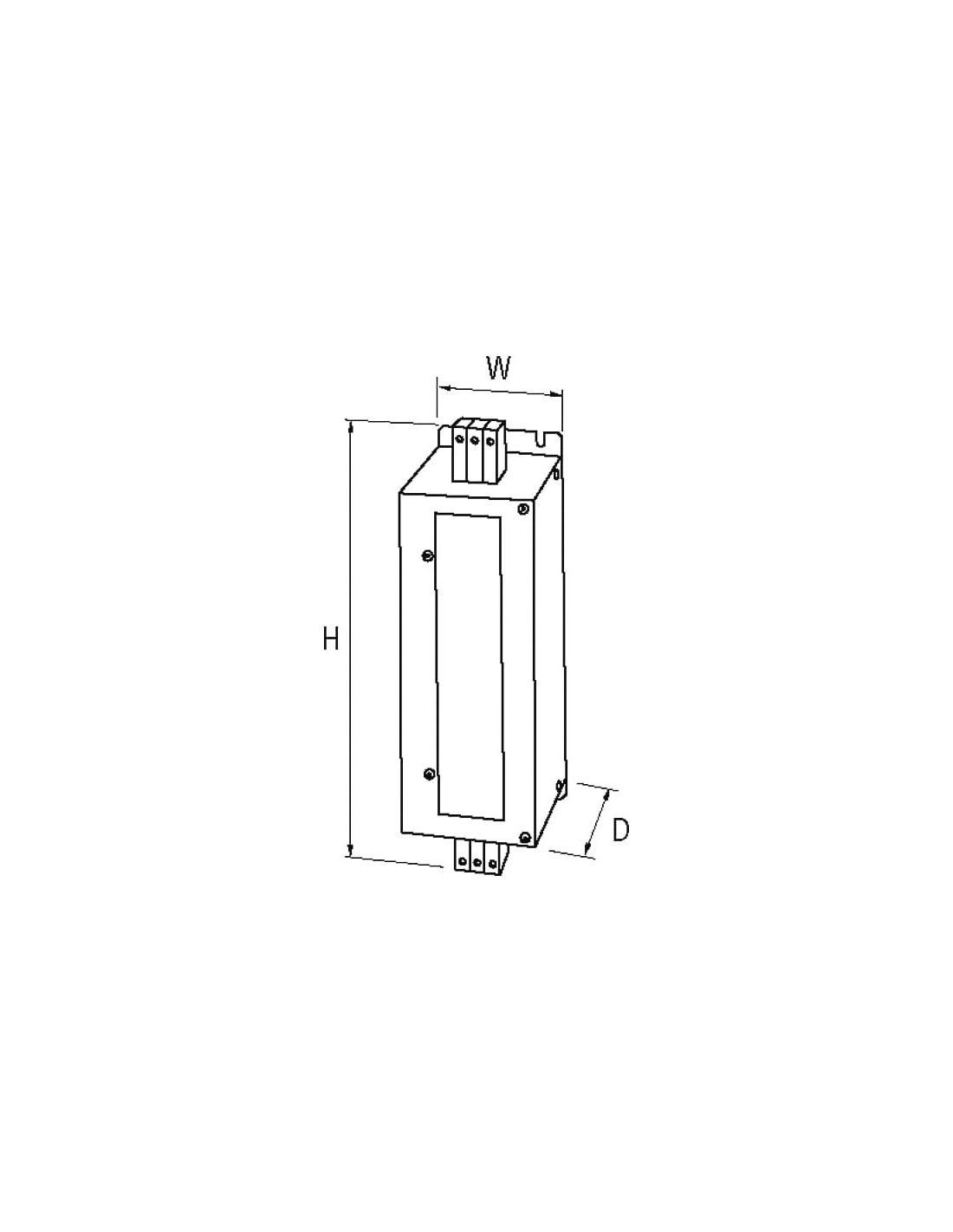

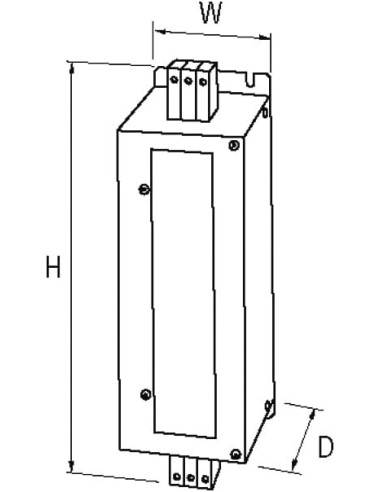

Filtr MEF 3/2 zaprojektowano do montażu śrubowego. Jego kompaktowa obudowa gwarantuje oszczędność miejsca w szafach sterowniczych (wysokość: 226 mm, szerokość: 50 mm, głębokość: 140 mm). Solidna konstrukcja umożliwia pracę w trudnych warunkach przemysłowych (kategoria klimatyczna 25/085/21 według EN IEC 60068-1).

Produkt wyposażony jest w zaciski śrubowe SK o szerokim zakresie przekroju przewodów, co ułatwia montaż zarówno przewodów jednożyłowych, jak i wielożyłowych.

Korzyści z zastosowania filtra MEF 3/2

• Redukcja zakłóceń elektromagnetycznych i zapewnienie niezawodności pracy aparatury.
• Bezpieczne użytkowanie – wysoka odporność dielektryczna (napięcie próbne L-N: 3,3 kV, L-L: 3,1 kV).
• Elastyczność instalacji dzięki szerokiemu zakresowi obsługiwanych przekrojów przewodów oraz szybkim zaciskom śrubowym.
• Prąd znamionowy 12 A oraz możliwość pracy przy napięciu do 500 V – doskonałe do ochrony dużych odbiorników.
• Wytrzymałość na przeciążenia zapewniająca trwałość nawet przy dynamicznych zmianach obciążenia.

Podsumowanie – filtr EMI/RFI do wymagających zastosowań

Filtr przeciwzakłóceniowy MEF 3/2 10551 to niezawodne rozwiązanie dla aplikacji wymagających skutecznej filtracji zakłóceń w trójfazowych układach zasilania. Odpowiedni dobór komponentów, wysoka jakość wykonania oraz prostota montażu czynią to urządzenie optymalnym wyborem do zabezpieczenia maszyn, urządzeń i systemów automatyki przemysłowej przed negatywnym wpływem zakłóceń elektromagnetycznych.
