Prąd: 100 A
z przewodem neutralnym
z wysokim tłumieniem
Krzywe tłumienia na życzenie.
3-fazowe i 1-stopniowe filtry odkłócające MEF 3/1 stosuje się w zakresie 0.1...30 MHz do tłumienia zakłóceń działających na przewody sieciowe i zasilające. Nadają się do sieci TN-S, TN-C-S i TT. Najlepszą skuteczność filtrowania uzyskuje się z krótkimi przewodami przyłączeniowymi (zalecenie: przyłącze PE
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 15 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 500 V |
Dane elektryczne | Wejście
| Liczba faz wejścia | 3 |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 6 mm² |
| Przekrój przyłącza jednożyłowego maks. | 35 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 10 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 35 mm² |
| Numer AWG jednożyłowy min. | 9 |
| Numer AWG jednożyłowy maks. | 2 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 7 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 2 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 3,1 kV |
| Napięcie próbne izolacji L-N | 3,3 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 170 mm |
| Szerokość | 180 mm |
| Głębokość | 140 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 4 |
| PIN 1 | L 1 |
| PIN 2 | L 2 |
| PIN 3 | L 3 |
| PIN 4 | N |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 4 |
| PIN 1 | L 1' |
| PIN 2 | L 2' |
| PIN 3 | L 3' |
| PIN 4 | N' |

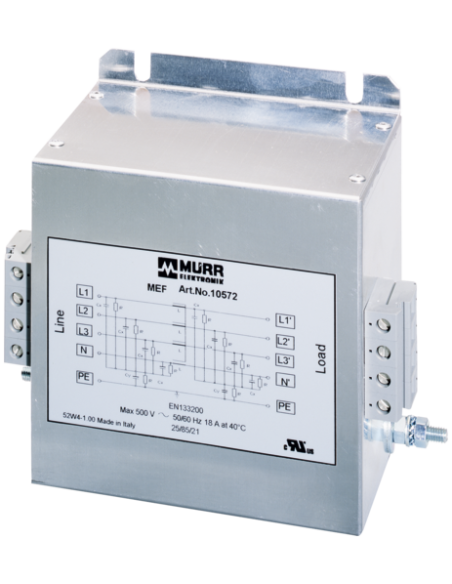

Filtr przeciwzakłóceniowy MEF 3-fazowy 1-poziomowy – skuteczna ochrona instalacji zasilających
Filtr przeciwzakłóceniowy MEF 3-fazowy, 1-poziomowy o kodzie produktu 10577 to wysokowydajne urządzenie dedykowane zastosowaniom przemysłowym, gdzie konieczna jest skuteczna eliminacja zakłóceń elektromagnetycznych w instalacjach zasilających. Przeznaczony do pracy w sieciach TN-S, TN-C-S oraz TT, zapewnia stabilność i niezawodność systemów zasilania zarówno w dużych zakładach przemysłowych, jak i w rozbudowanych instalacjach automatyki.
Przeznaczenie filtra przeciwzakłóceniowego MEF 100A
Filtr zaprojektowano do tłumienia zakłóceń wywołanych przez napędy, systemy sterowania oraz inne odbiorniki generujące szumy w paśmie 0,1–30 MHz. Idealnie sprawdza się w:
- Systemach automatyki przemysłowej – ochrona układów sterujących przed zakłóceniami pochodzącymi od silników, falowników czy zasilaczy impulsowych.
- Serwerowniach i centrach przetwarzania danych – zapewnienie ciągłości i bezpieczeństwa działania infrastruktury informatycznej.
- Instalacjach zasilania maszyn i urządzeń elektrycznych – zwiększenie odporności urządzeń na zakłócenia oraz spełnianie wymogów norm EMC.
- Obiektach użyteczności publicznej – ochrona precyzyjnych urządzeń pomiarowych i medycznych.
Wytrzymałość i niezawodność dzięki solidnej konstrukcji

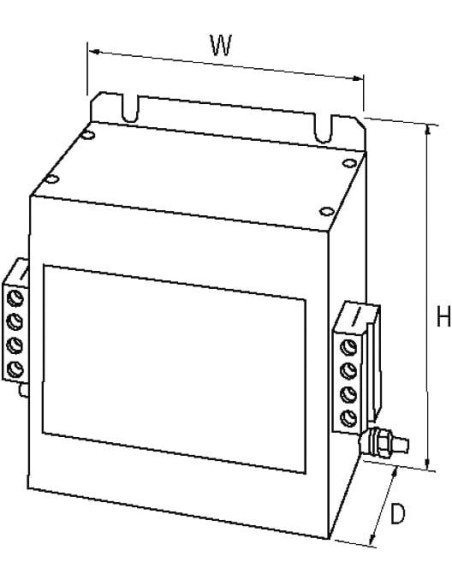

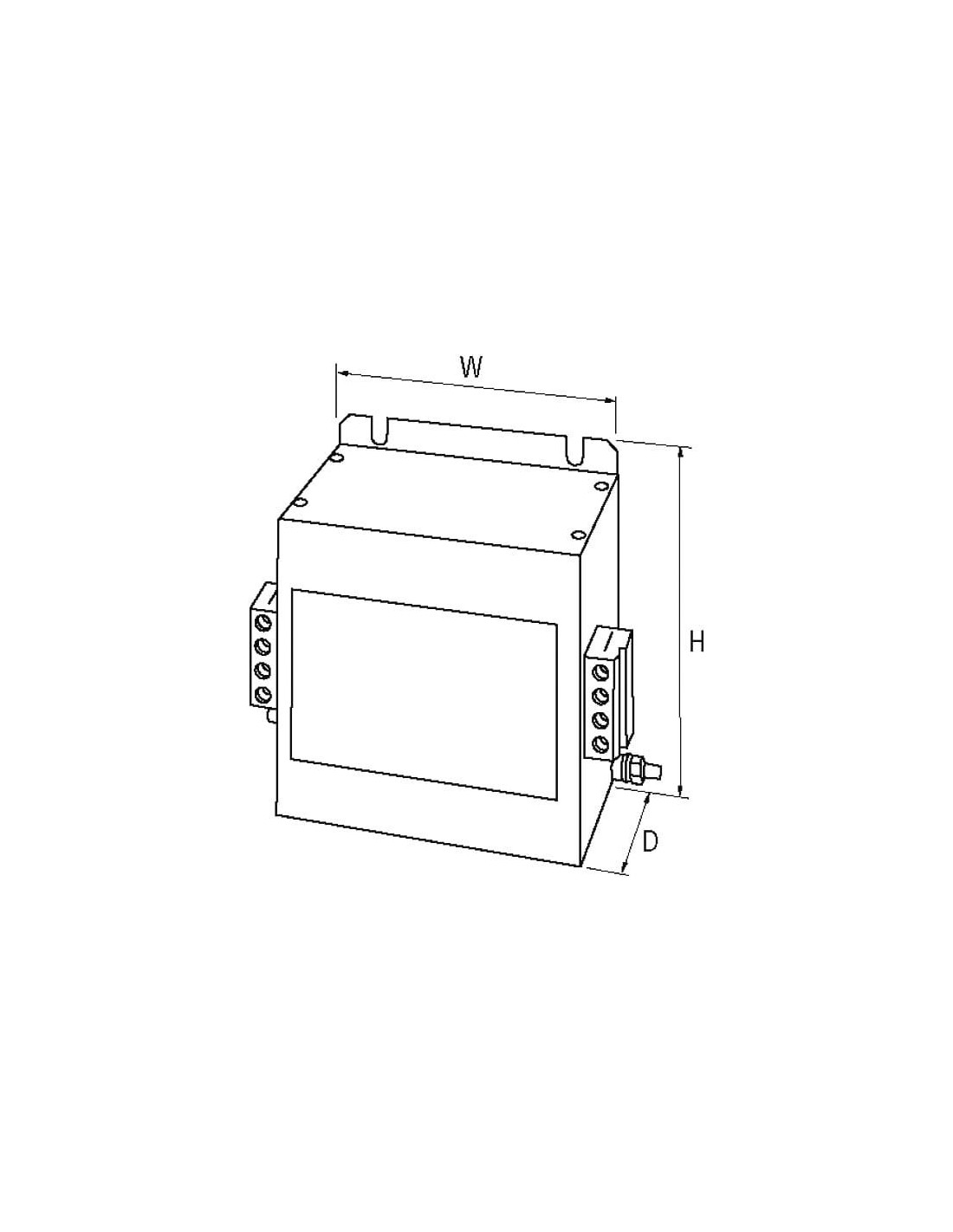

Obudowa z wysokiej jakości metalu gwarantuje doskonałą ochronę przed czynnikami mechanicznymi. Kompaktowe wymiary (wysokość: 170 mm, szerokość: 180 mm, głębokość: 140 mm) oraz montaż za pomocą śrub umożliwiają łatwe i bezpieczne zamocowanie filtra w rozdzielnicy lub na płycie montażowej.

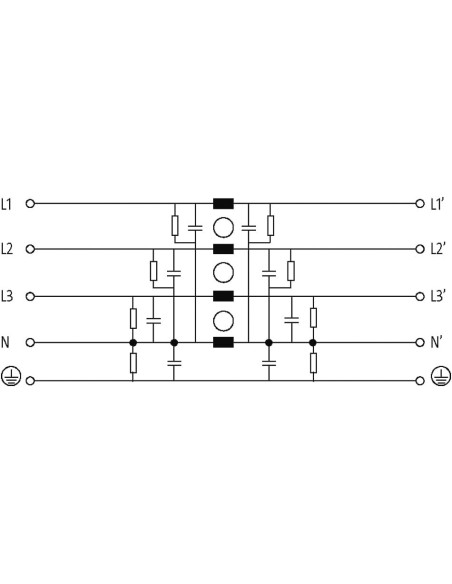

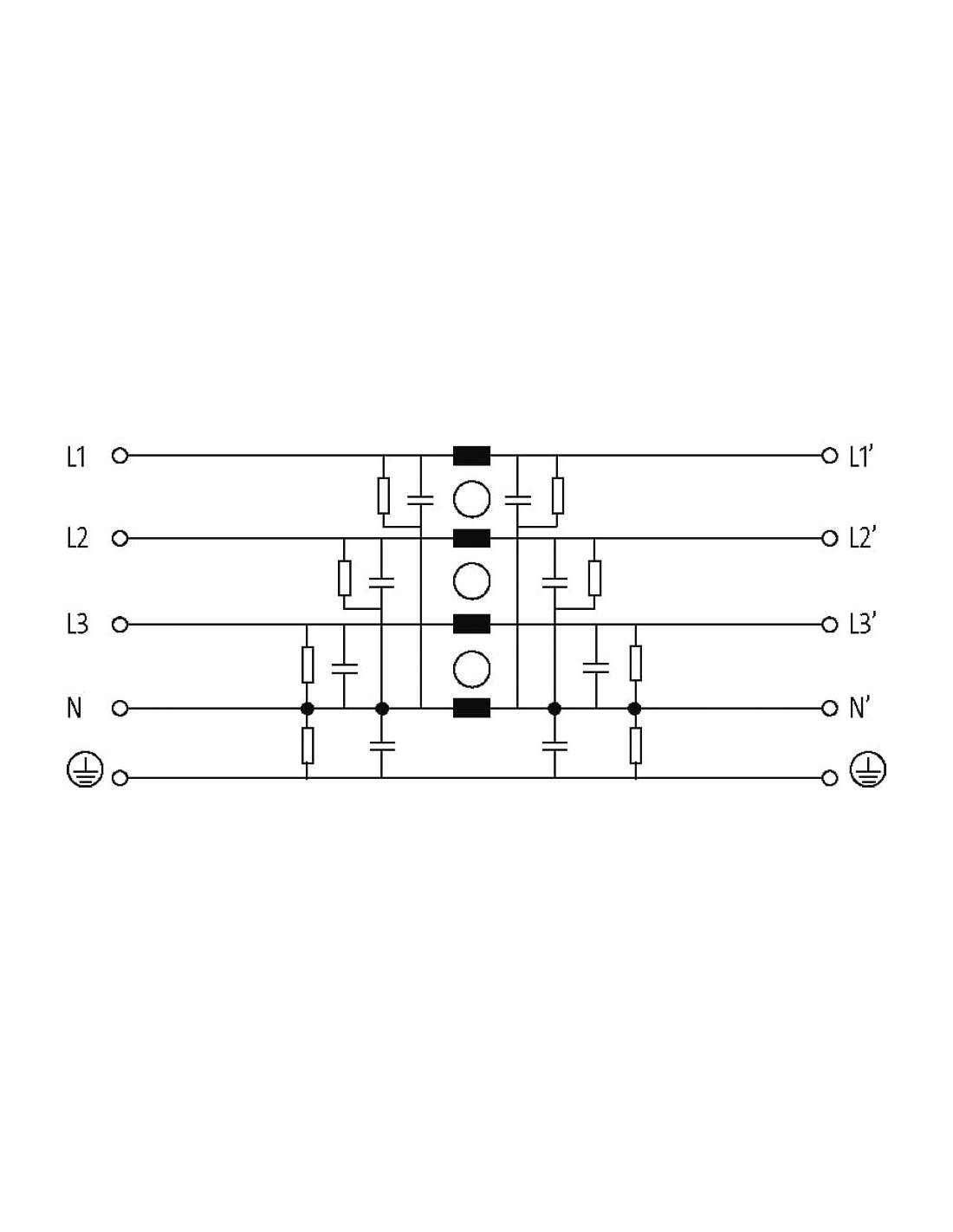

Charakterystyka działania i obwód filtra MEF
Urządzenie posiada czterobiegunową konstrukcję (L1, L2, L3, N) po stronie wejściowej i wyjściowej, co pozwala na pełną filtrację zakłóceń zarówno na fazach, jak i na przewodzie neutralnym. Schemat blokowy z podłączeniem oraz szczegółowa wewnętrzna budowa stanowią gwarancję wysokiej skuteczności tłumienia szerokopasmowych szumów i przepięć.
Zalety i możliwości zastosowania
- Wysokie tłumienie zakłóceń elektromagnetycznych dla szerokiego zakresu częstotliwości.
- Bezpieczna praca z prądem znamionowym 100A, umożliwiająca zastosowanie w rozbudowanych instalacjach niskiego i średniego napięcia.
- Ochrona urządzeń i poprawa parametrów jakości energii – redukcja ryzyka awarii i zakłóceń pracujących maszyn.
- Możliwość wykorzystania w warunkach przemysłowych dzięki odporności na drgania i szerokiemu zakresowi temperatur pracy.
- Łatwy montaż dzięki zaciskom śrubowym i szerokiemu zakresowi przekrojów przyłączeniowych.
Filtr przeciwzakłóceniowy 3-fazowy MEF 100A – doskonały wybór dla profesjonalnych zastosowań
Urządzenie spełnia rygorystyczne normy bezpieczeństwa i kompatybilności elektromagnetycznej. Pozwala na pewne zabezpieczenie infrastruktury zasilającej oraz zwiększa stabilność pracy kluczowych układów automatyki i systemów energetycznych. Krótka długość przewodów przyłączeniowych podnosi skuteczność działania filtra, co warto uwzględnić podczas projektowania instalacji.
