Prąd: 1 A
zatrzaskowy
Krzywe tłumienia na życzenie.
przeciwko zakłóceniom symetrycznym
1-fazowe i 2-stopniowe sieciowe filtry przeciwzakłóceniowe MEF 1/2 stosowane są w zakresie 0.1...30 MHz do tłumienia zakłóceń w przewodach sieciowych, zasilania i sterujących. Najlepszą skuteczność filtrów uzyskuje się za pomocą krótkich przewodów (zalecenie: podłączenie PE
Ogólne informacje o produkcie
| Do obszaru zastosowań | Sterowanie nacinaniem fazy, Urządzenia o wysokiej częstotliwości powtarzania impulsów łączeniowych, Zasilacze impulsowe, Zasilanie silników uniwersalnych, za transformatorami |
| Do rodzaju zaburzeń | Zaburzenia symetryczne |
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 5 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 300 V |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 0,2 mm² |
| Przekrój przyłącza jednożyłowego maks. | 6 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,2 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 4 mm² |
| Numer AWG jednożyłowy min. | 24 |
| Numer AWG jednożyłowy maks. | 9 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 24 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 11 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 2,1 kV |
| Napięcie próbne izolacji L-N | 2,7 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 107 mm |
| Szerokość | 56 mm |
| Głębokość | 39 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielono-żółte |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 2 |
| PIN 1 | L |
| PIN 2 | N |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 2 |
| PIN 1 | L' |
| PIN 2 | N' |

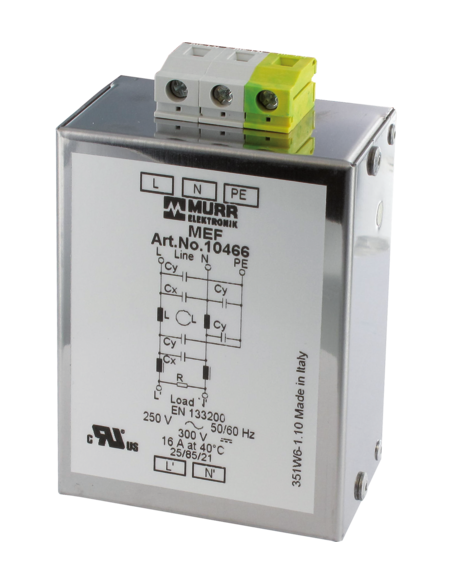

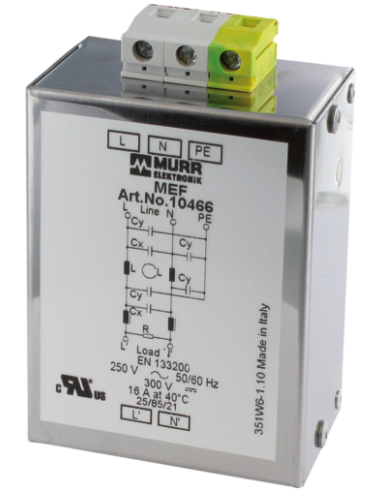

Filtr przeciwzakłóceniowy 1-fazowy, 2-poziomowy MEF, 1A – Murrelektronik 10460
Filtr przeciwzakłóceniowy sieciowy Murrelektronik 10460 to wysokiej jakości urządzenie przeznaczone do tłumienia zakłóceń elektromagnetycznych w instalacjach elektrycznych. Filtr 1-fazowy, 2-stopniowy skutecznie chroni zarówno urządzenia, jak i całe systemy przed zaburzeniami symetrycznymi, które są szczególnie uciążliwe w środowiskach przemysłowych oraz automatyki.
Możliwości zastosowania – filtr przeciwzakłóceniowy sieciowy
Filtry przeciwzakłóceniowe MEF 1/2 znajdują zastosowanie w szerokim zakresie aplikacji, gdzie istotne jest zapewnienie stabilności pracy i ochrona przed zakłóceniami w sieci zasilającej. Urządzenie sprawdza się m.in. w:
- Sterownikach nacinania fazy,
- zasilaczach impulsowych,
- urządzeniach z wysoką częstotliwością powtarzania impulsów łączeniowych,
- zasilaniu uniwersalnych silników elektrycznych,
- instalacjach za transformatorami.
Dzięki zastosowaniu tego filtra możliwe jest eliminowanie zakłóceń przewodzonych w zakresie częstotliwości 0,1 – 30 MHz, co przekłada się na bezpieczną i niezakłóconą pracę urządzeń końcowych.
Budowa i montaż filtra przeciwzakłóceniowego 10460

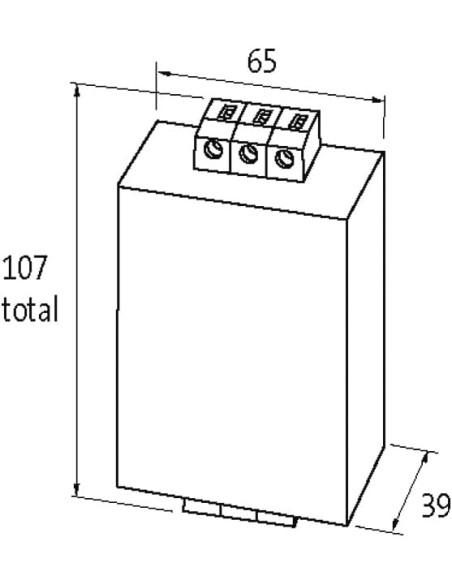

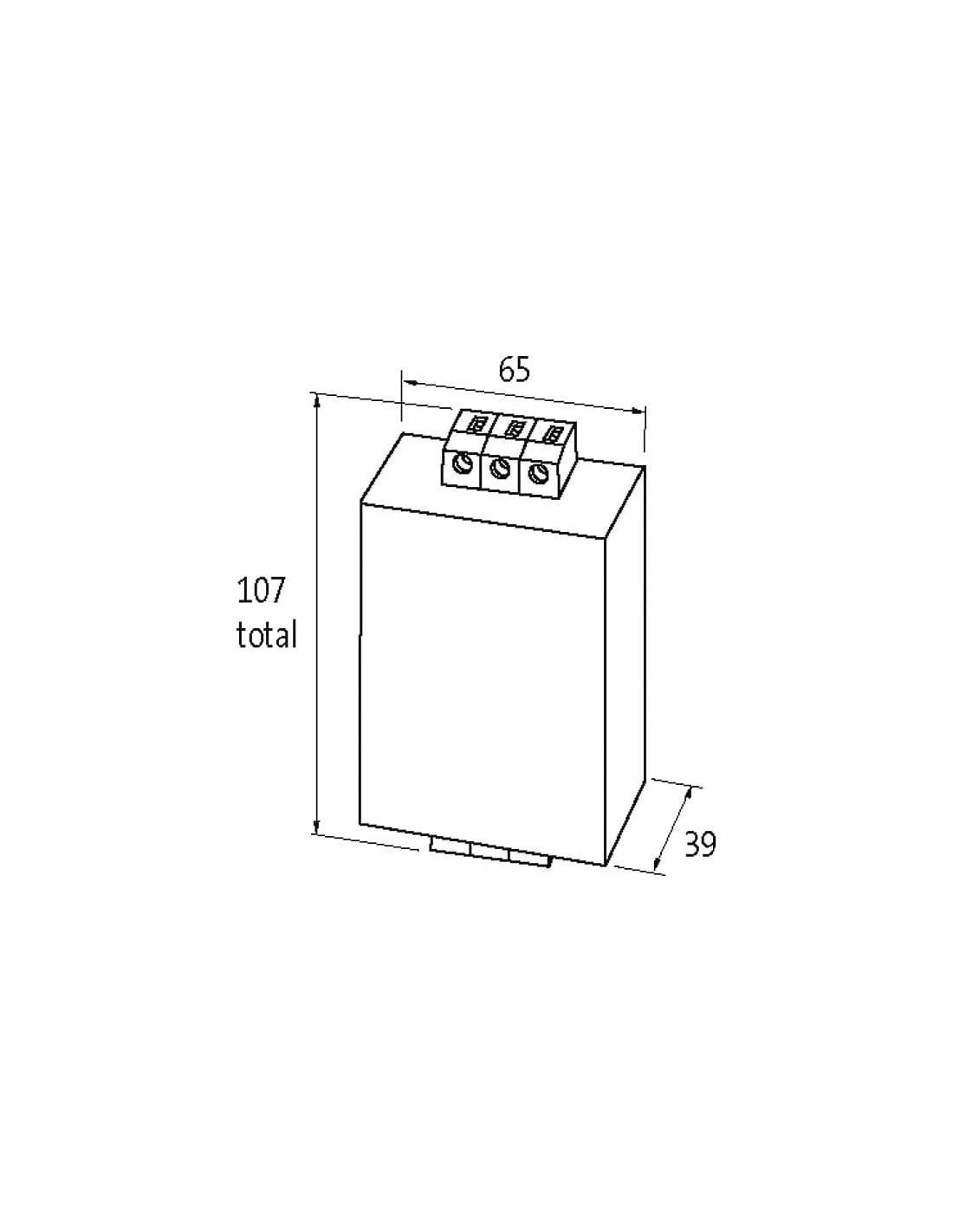

Konstrukcja filtra umożliwia szybki montaż na szynie DIN (TH35, zgodność z EN 60715), co jest istotnym ułatwieniem w integracji urządzenia z istniejącymi rozdzielnicami i systemami sterowania. Obudowa o kompaktowych wymiarach (wysokość: 107 mm, szerokość: 65 mm, głębokość: 39 mm) pozwala na oszczędność miejsca w szafie sterowniczej.
Wyposażenie filtra obejmuje zaciski śrubowe, które umożliwiają podłączenie przewodów o różnych przekrojach, co zapewnia uniwersalność i elastyczność podczas instalacji:
- Dla przewodów jednożyłowych: od 0,2 mm² do 6 mm²,
- Dla przewodów wielożyłowych/drobnożyłowych: od 0,2 mm² do 4 mm².

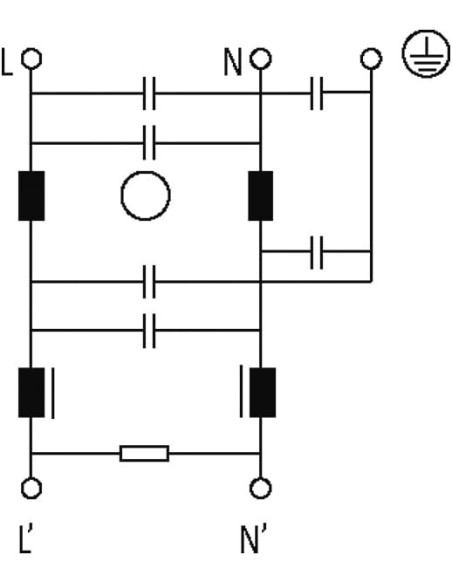

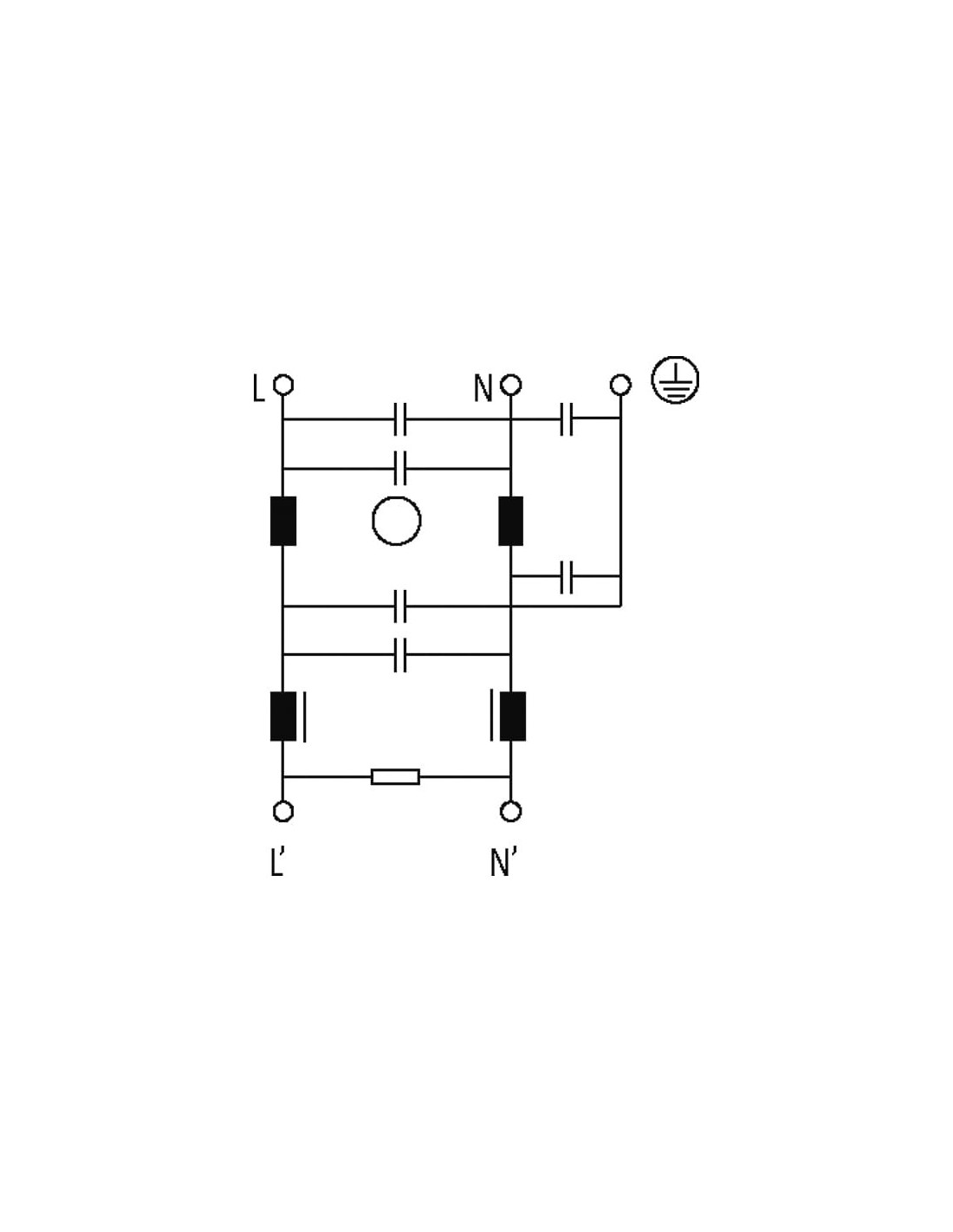

Schemat blokowy i sposób działania 2-stopniowego filtra przeciwzakłóceniowego
Urządzenie zbudowane jest z elementów pasywnych: cewek, kondensatorów i rezystorów, rozmieszczonych w dwóch stopniach filtracji. Schemat blokowy oraz układ wewnętrzny zapewniają skuteczne tłumienie zakłóceń symetrycznych (tzw. differential mode), co wpływa na wysoką efektywność filtra – potwierdzoną normami i atestami (m.in. cRUus, zgodność z EN 133200).
Podłączenie przewodu ochronnego PE jest zalecane dla maksymalnej skuteczności tłumienia oraz bezpieczeństwa użytkowania.
Typowe zalety i korzyści zastosowania filtra przeciwzakłóceniowego MEF 1/2
- Zwiększona odporność urządzeń i systemów na zakłócenia elektromagnetyczne,
- Ochrona czułych układów elektronicznych przed zakłóceniami pochodzącymi z sieci,
- Redukcja emisji zakłóceń do sieci zasilającej,
- Prosta i szybka instalacja,
- Wysoka trwałość i niezawodność potwierdzona certyfikatami jakości.
Stosowanie filtra Murrelektronik 10460 to gwarancja bezpiecznej pracy maszyn i urządzeń zarówno w przemyśle, jak i automatyce budynkowej czy laboratoryjnej.
