Dostępny
Prąd: 10 A
zatrzaskowy
z przewodem neutralnym
Krzywe tłumienia na życzenie.
3-fazowe i 1-stopniowe filtry odkłócające MEF 3/1 stosuje się w zakresie 0.1...30 MHz do tłumienia zakłóceń działających na przewody sieciowe i zasilające. Nadają się do sieci TN-S, TN-C-S i TT. Najlepszą skuteczność filtrowania uzyskuje się z krótkimi przewodami przyłączeniowymi (zalecenie: przyłącze PE
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 3 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 440 V |
Dane elektryczne | Wejście
| Liczba faz wejścia | 3 |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 0,2 mm² |
| Przekrój przyłącza jednożyłowego maks. | 6 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,2 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 4 mm² |
| Numer AWG jednożyłowy min. | 24 |
| Numer AWG jednożyłowy maks. | 9 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 24 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 11 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 2,1 kV |
| Napięcie próbne izolacji L-N | 2,7 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 107 mm |
| Szerokość | 56 mm |
| Głębokość | 39 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielono-żółte |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 4 |
| PIN 1 | L 1 |
| PIN 2 | L 2 |
| PIN 3 | L 3 |
| PIN 4 | N |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 4 |
| PIN 1 | L 1' |
| PIN 2 | L 2' |
| PIN 3 | L 3' |
| PIN 4 | N' |

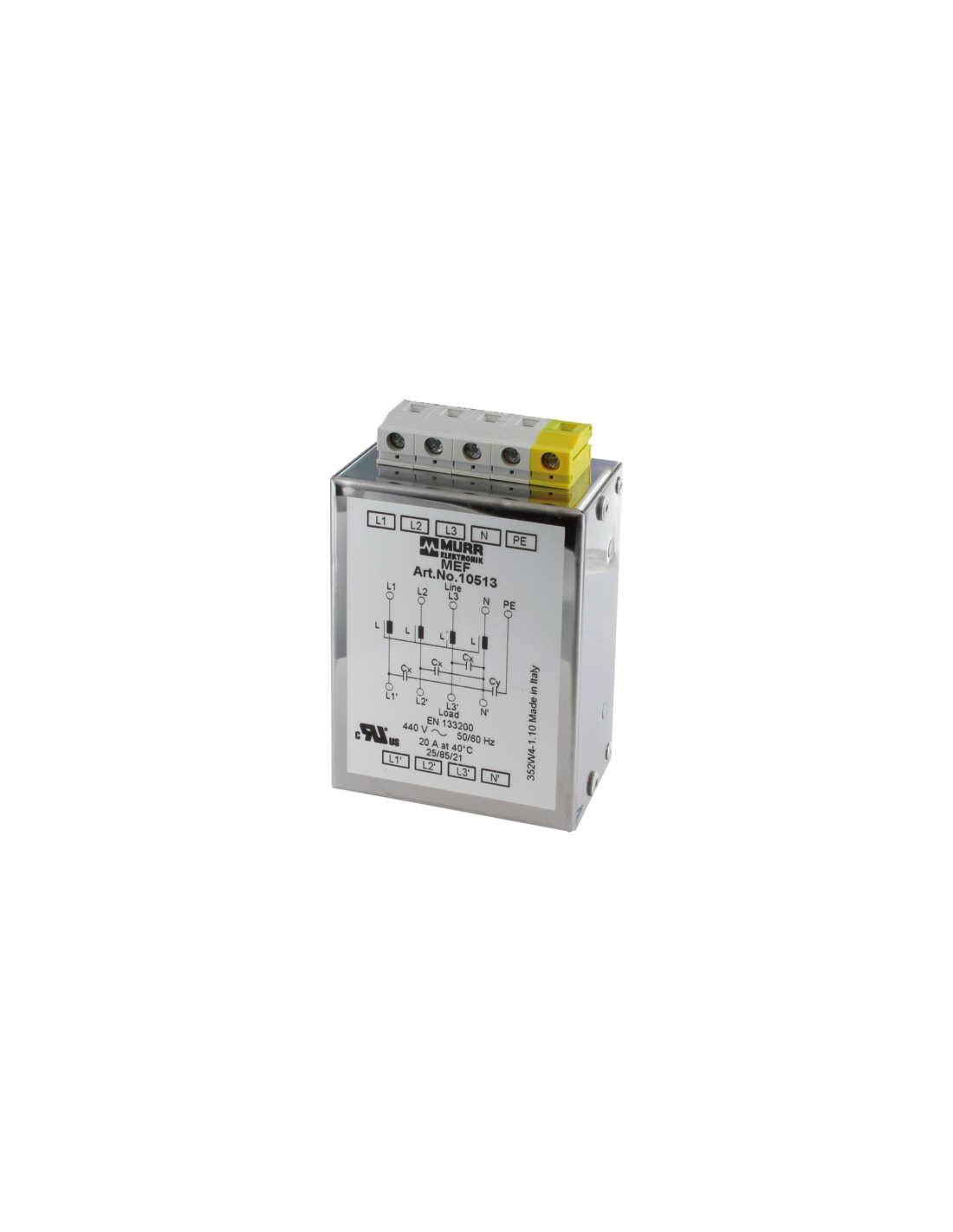

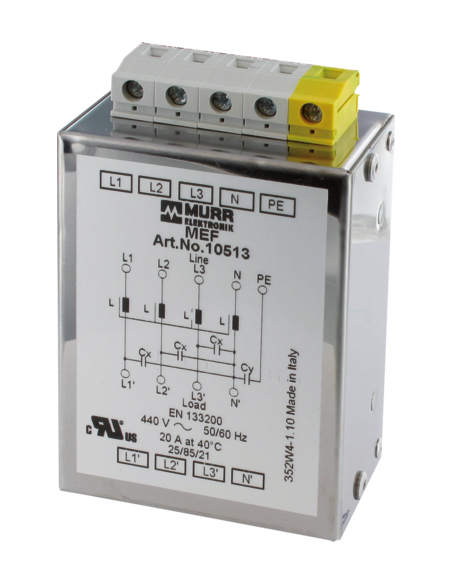

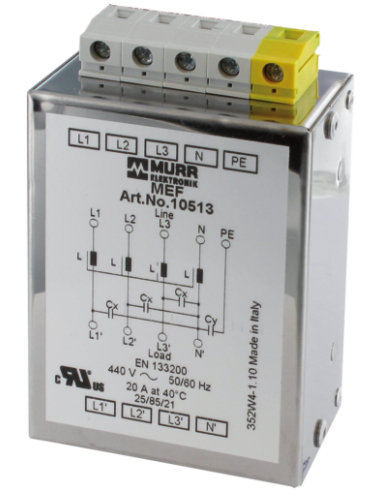

Filtr przeciwzakłóceniowy 3-fazowy 1-stopniowy 10A – profesjonalna ochrona instalacji elektrycznych
Filtr przeciwzakłóceniowy 3-fazowy, 1-stopniowy (kod: 10512) to specjalistyczny element przeznaczony do ochrony i poprawy jakości zasilania w instalacjach przemysłowych i komercyjnych. Urządzenie zostało zaprojektowane do pracy z sieciami TN-S, TN-C-S i TT oraz wyposażone w przewód neutralny, co zapewnia szerokie możliwości zastosowania.
Skuteczne tłumienie zakłóceń elektromagnetycznych EMI/RFI
Filtr odkłócający działa w zakresie częstotliwości 0,1...30 MHz, skutecznie tłumiąc zakłócenia przewodzone na przewodach zasilających i sieciowych, które mogą negatywnie wpływać na prawidłowe działanie wrażliwych urządzeń elektrycznych. Dzięki temu wspiera stabilność i bezpieczeństwo pracy maszyn oraz urządzeń automatyki przemysłowej, systemów HVAC, napędów, rozdzielnic i innych aplikacji wymagających wysokiej jakości energii elektrycznej.
Najważniejsze zalety i cechy filtrów przeciwzakłóceniowych 3-fazowych
- Wysoka skuteczność filtracji zakłóceń w szerokim zakresie częstotliwości EMI
- Zgodność z normami: umożliwia pracę w trudnych warunkach przemysłowych przy zachowaniu bezpieczeństwa
- Maksymalny prąd pracy 10 A oraz napięcie robocze do 440 V AC
- Maksymalny prąd upływowy: 3 mA przy 250 V AC, 50 Hz
- Kompaktowe wymiary: umożliwiają łatwy montaż nawet w ograniczonej przestrzeni rozdzielnicy
- Łatwy montaż na szynie TS35 (EN 60715) dzięki obudowie zatrzaskowej
- Zaciski śrubowe zapewniają solidne i trwałe połączenie przewodów
Typowe zastosowania filtra przeciwzakłóceniowego 3-fazowego
Filtry 3-fazowe tego typu znajdują szerokie zastosowanie przede wszystkim w:
- Automatyce przemysłowej
- Układach zasilania silników trójfazowych
- Szafach sterowniczych oraz rozdzielnicach energetycznych
- Systemach HVAC (ogrzewania, wentylacji i klimatyzacji)
- Systemach oświetlenia LED, falownikach, przetwornicach i serwonapędach
Stosując filtr przeciwzakłóceniowy 3-fazowy, można znacznie ograniczyć zakłócenia przewodzone oraz zapewnić pełną kompatybilność elektromagnetyczną, zgodną z wymogami obowiązujących norm.
Budowa i zasada działania – bezpieczeństwo w kompaktowej formie

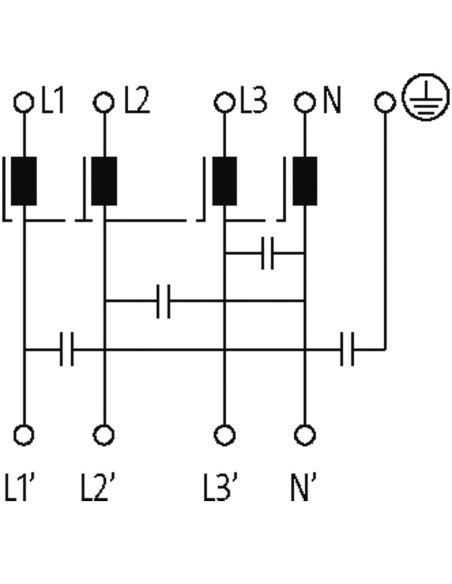

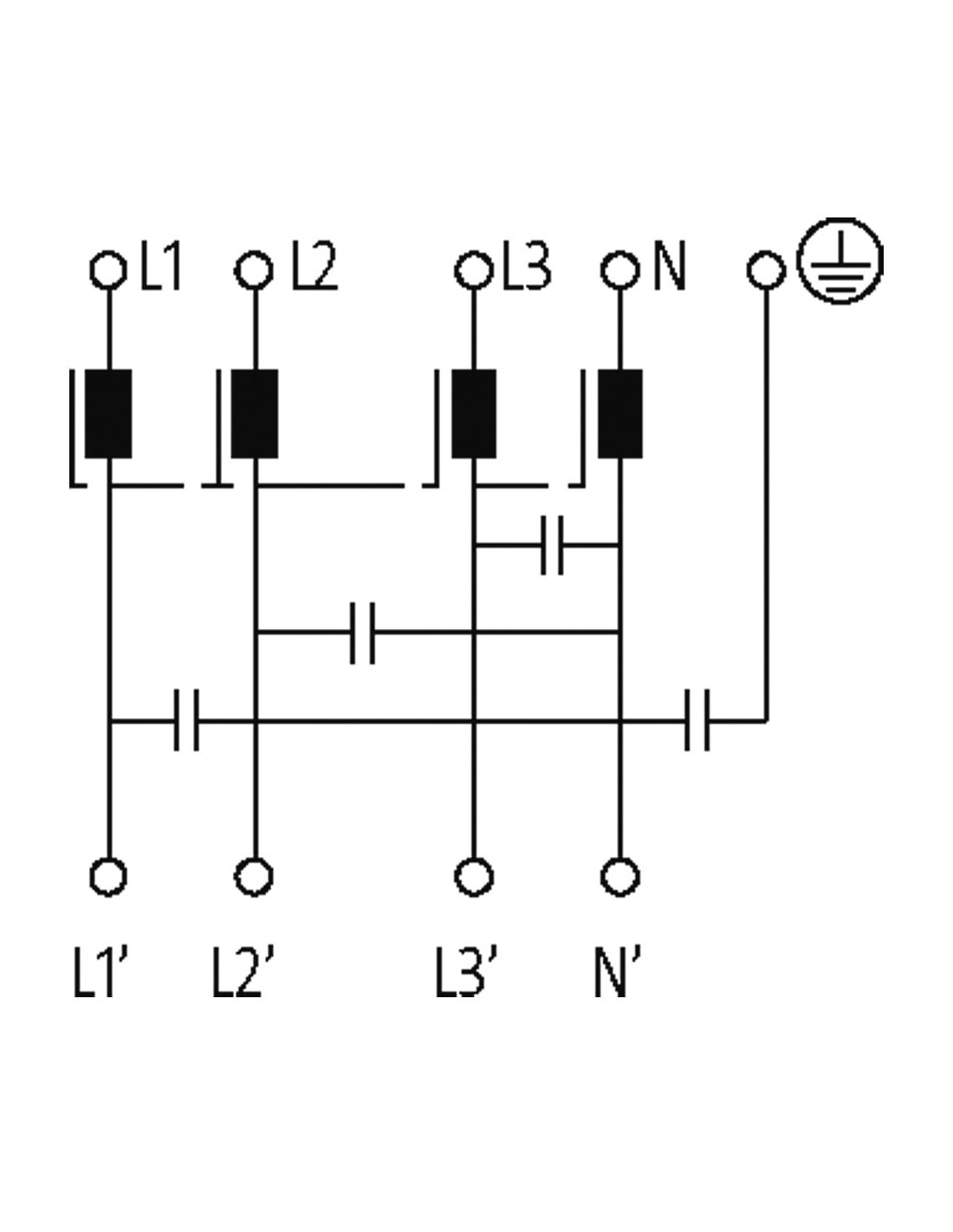

Filtr zbudowany jest z wysokiej klasy elementów pasywnych (cewek, kondensatorów), rozmieszczonych zgodnie ze schematem elektronicznym, dostępny w kompaktowej, solidnej obudowie. Przewody przyłączeniowe mogą mieć przekrój do 6 mm² dla przewodów jednożyłowych i do 4 mm² dla przewodów wielożyłowych, co pozwala na elastyczne zastosowanie w różnorodnych instalacjach.
Wymiary i montaż – dopasowanie do każdej rozdzielnicy

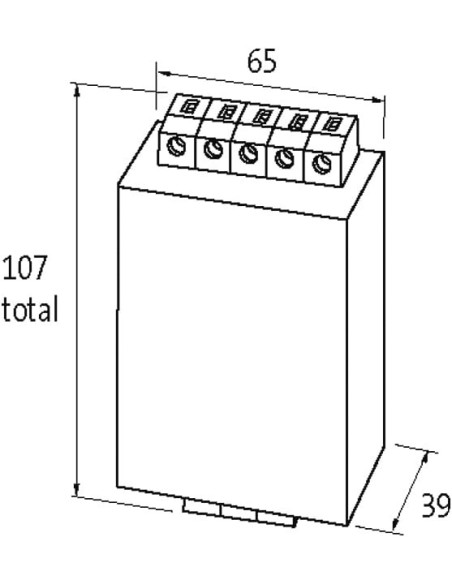

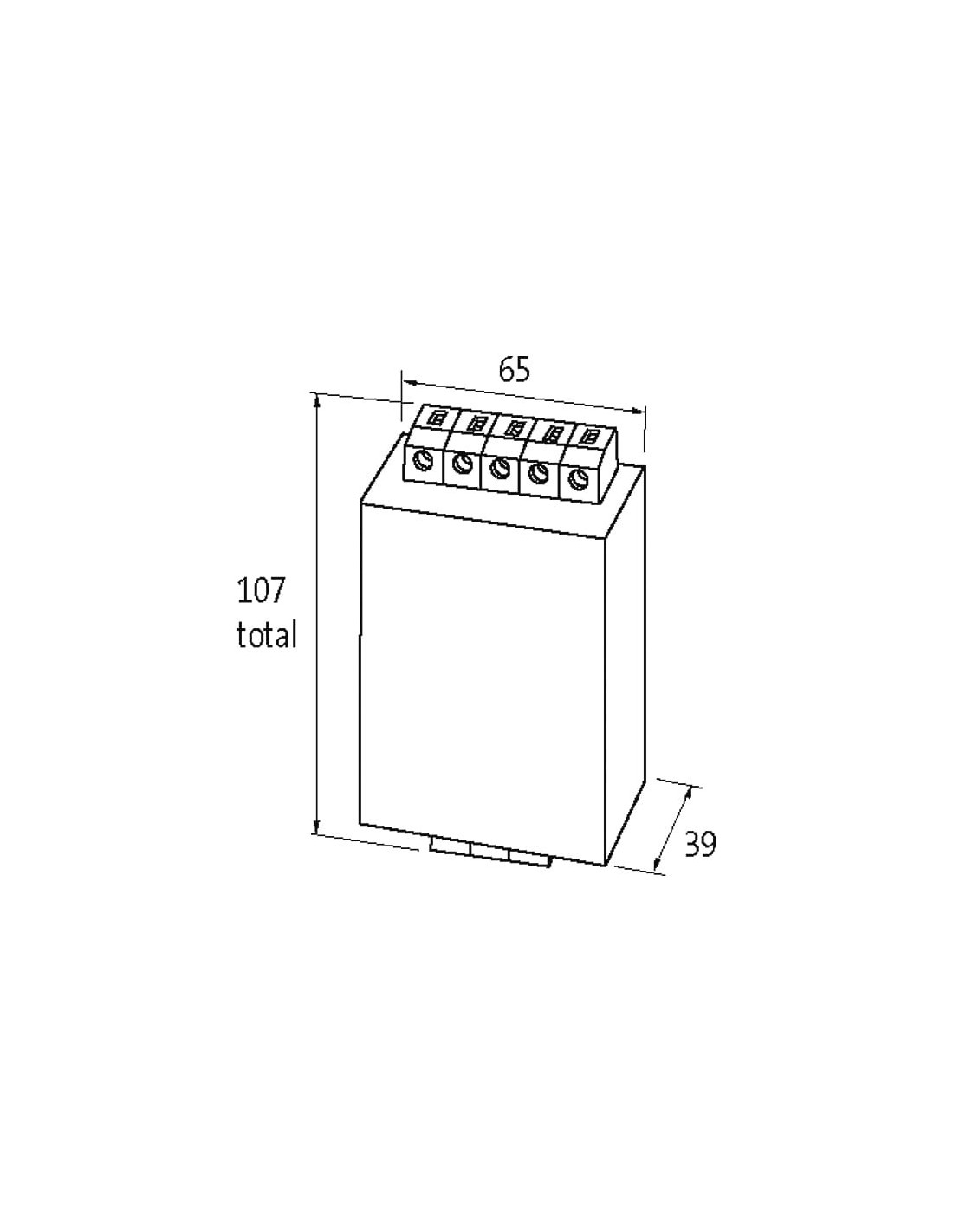

Z wymiarami 107 x 65 x 39 mm, filtr przeciwzakłóceniowy z łatwością mieści się w typowych szafach sterowniczych. Wygodny montaż na standardowej szynie DIN ułatwia integrację w istniejących układach.
Bezpieczeństwo i zgodność z normami
Filtr przeciwzakłóceniowy 10512 spełnia wymagania norm EN 133200 oraz posiada niezbędne atesty zgodności – gwarantuje to bezpieczeństwo użytkowania oraz pewność działania w każdych warunkach eksploatacyjnych.
