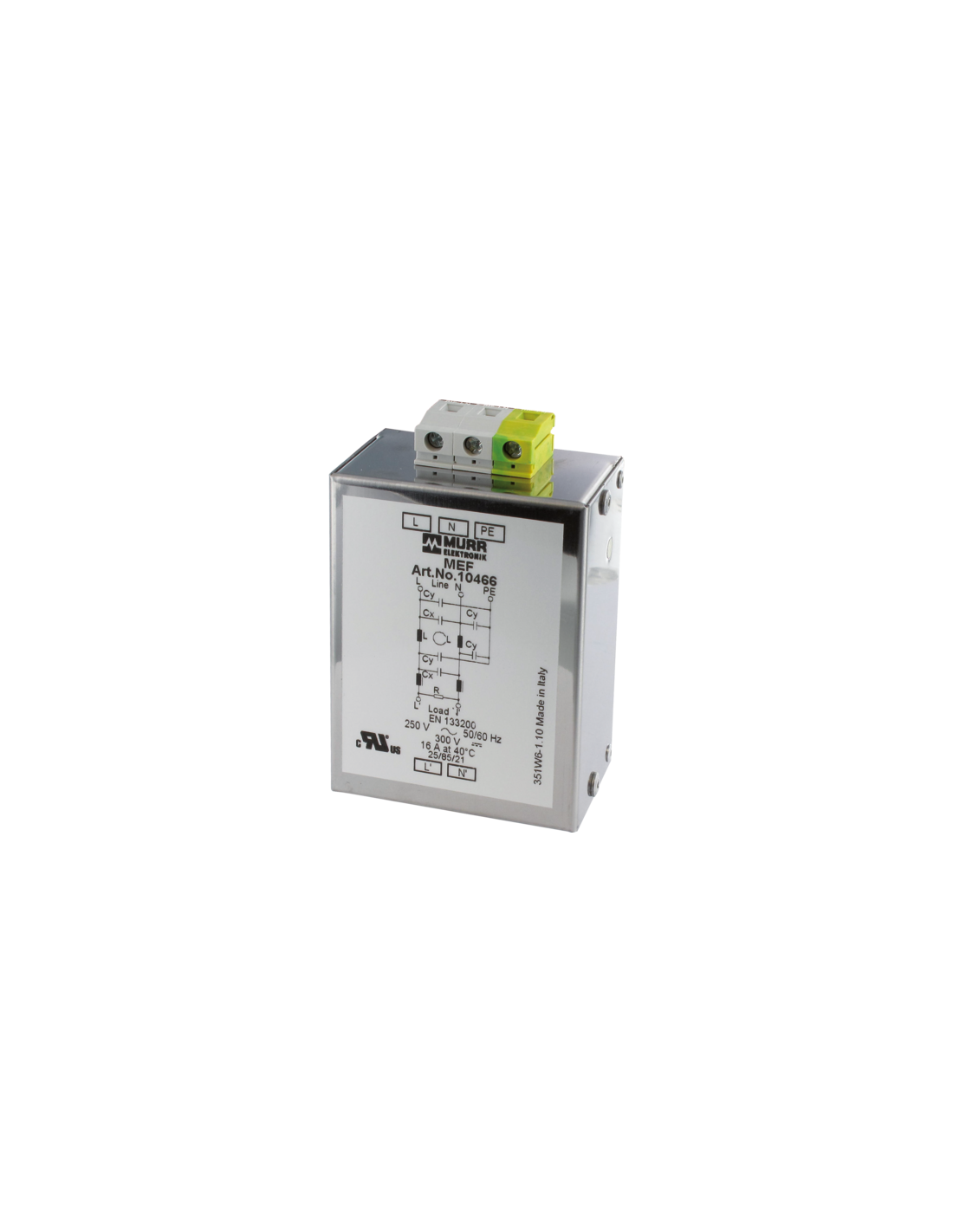

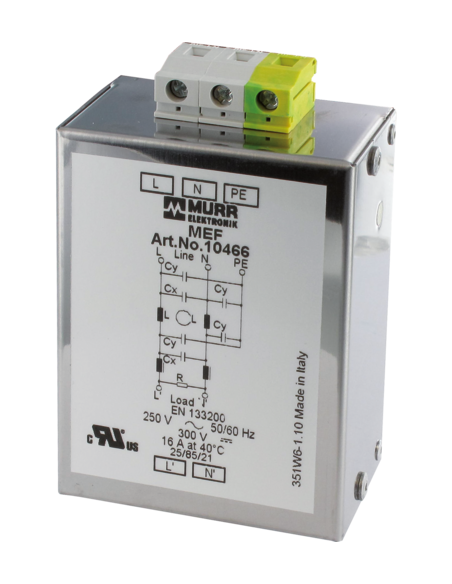

Filtr przeciwzakłóceniowy, 1-fazowy, 2-poziomowy 10463

Prąd: 4 A
zatrzaskowy
Krzywe tłumienia na życzenie.
przeciwko zakłóceniom symetrycznym
1-fazowe i 2-stopniowe sieciowe filtry przeciwzakłóceniowe MEF 1/2 stosowane są w zakresie 0.1...30 MHz do tłumienia zakłóceń w przewodach sieciowych, zasilania i sterujących. Najlepszą skuteczność filtrów uzyskuje się za pomocą krótkich przewodów (zalecenie: podłączenie PE

Ogólne informacje o produkcie

Dane techniczne | Dane elektryczne

Dane elektryczne | Zasilanie

Dane elektryczne | Wyjście

Dane techniczne | Instalowanie

Ochrona urządzenia | Elektryczna

Dane mechaniczne | Dane montażowe

Warunki otoczenia | Klimatyczne

Parametry zacisków

Typ przyłącza 1

Typ przyłącza 2

Typ przyłącza 3

Filtr przeciwzakłóceniowy 1-fazowy, 2-poziomowy MEF 1/2 – Profesjonalna ochrona instalacji

Filtr przeciwzakłóceniowy MEF 1/2, 1-fazowy, 2-poziomowy o kodzie produktu 10463 to skuteczne rozwiązanie zapewniające redukcję zakłóceń elektromagnetycznych w instalacjach elektrycznych. Dzięki swojej konstrukcji idealnie sprawdza się w ochronie urządzeń pracujących w zakresie częstotliwości 0,1...30 MHz, gwarantując niezawodność działania maszyn i urządzeń przemysłowych.

Zastosowanie filtra przeciwzakłóceniowego MEF 1/2

Urządzenie zostało zaprojektowane do szerokiego spektrum aplikacji przemysłowych i automatyki, gdzie występują zakłócenia symetryczne, mogące negatywnie wpływać na pracę elektroniki sterującej i zasilającej. Typowe zastosowania to:

• Sterowanie nacinaniem fazy
• Urządzenia z wysoką częstotliwością powtarzania impulsów łączeniowych
• Zasilacze impulsowe
• Układy zasilania silników uniwersalnych
• Zasilanie za transformatorami

Kluczowe zalety filtra MEF 1/2

• Podwójna filtracja (2-poziomowa) - zapewnia zwiększoną skuteczność tłumienia zakłóceń zarówno w trybie symetrycznym, jak i asymetrycznym.
• Szeroki zakres napięć pracy do 250 V AC / 300 V DC czyni filtr uniwersalnym rozwiązaniem do wielu aplikacji.
• Kompaktowa obudowa przystosowana do montażu na standardowej szynie TH35 (EN 60715), co umożliwia szybki i wygodny montaż.
• Wytrzymałe, zaciskowe połączenia śrubowe przyspieszają instalację przewodów jedno- i wielożyłowych w szerokim zakresie przekrojów.
• Wysoka odporność elektryczna – skuteczna ochrona nawet w wymagających warunkach przemysłowych.
• Zgodność z normami bezpieczeństwa oraz certyfikaty potwierdzające jakość i niezawodność komponentów.

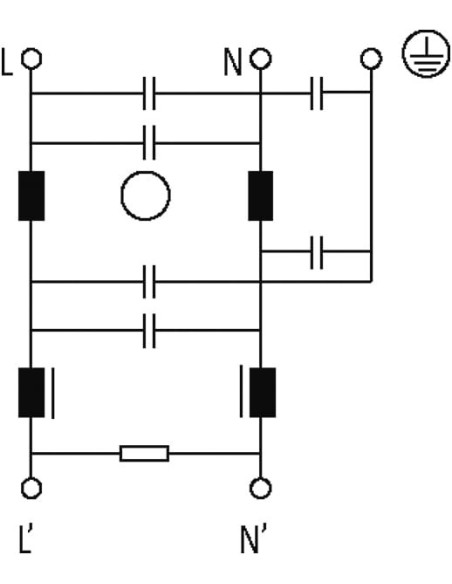

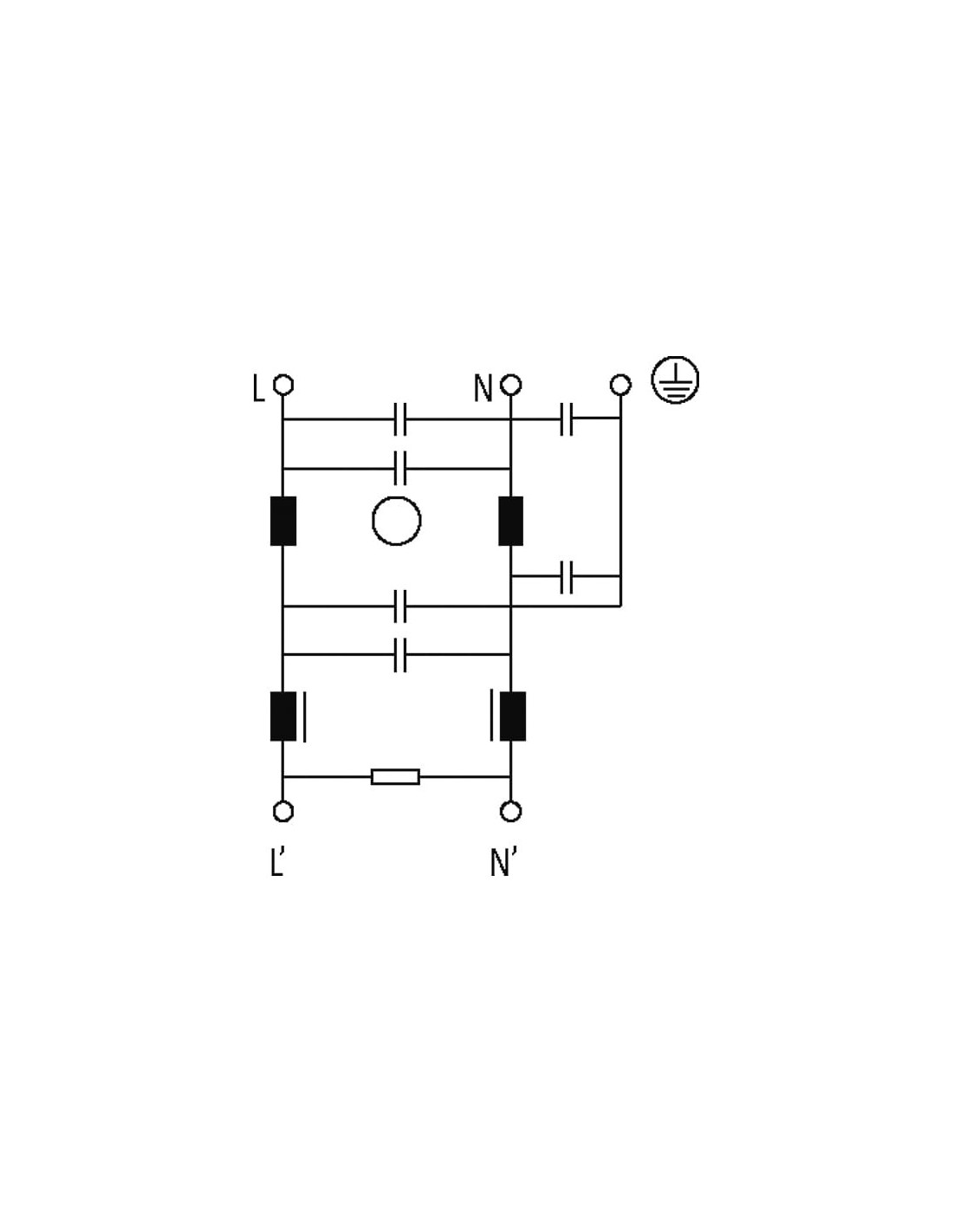

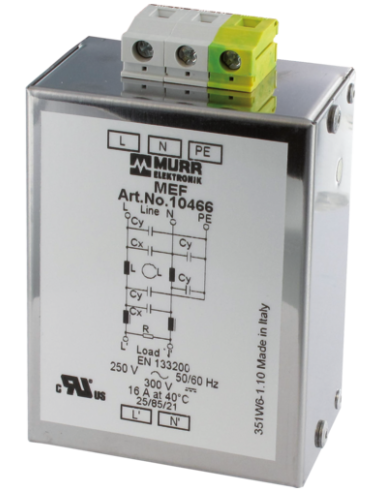

Budowa i schemat filtra przeciwzakłóceniowego

Filtr MEF 1/2 zbudowany jest w oparciu o sprawdzoną architekturę dwóch stopni filtrujących, wyposażoną w elementy tłumiące oraz zabezpieczające sygnał przed niepożądanymi zakłóceniami. Schemat połączeń dostępny na obudowie oraz w dokumentacji technicznej pozwala użytkownikowi na prawidłowy montaż w systemach zasilania.

Wytrzymałość mechaniczna i łatwość montażu

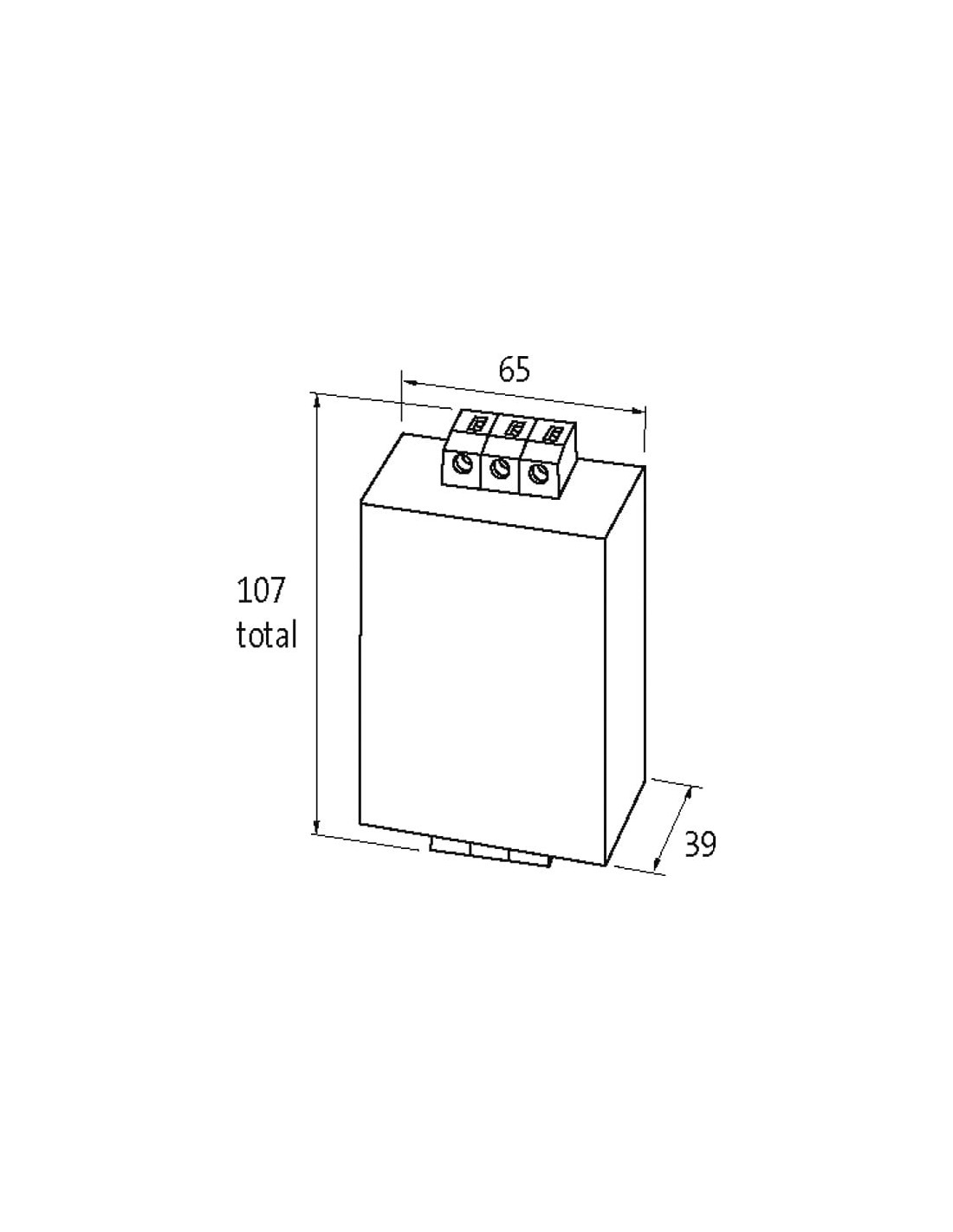

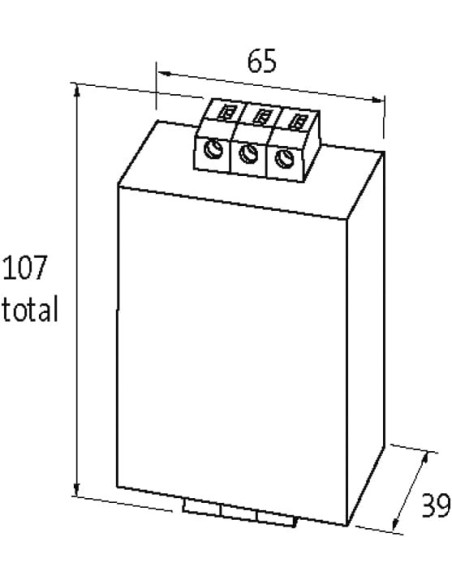

Dzięki solidnej obudowie oraz przemyślanej konstrukcji filtr przeciwzakłóceniowy MEF 1/2 sprawdzi się w środowiskach przemysłowych o podwyższonej wilgotności i zmiennych temperaturach. Wymiary urządzenia (107 x 65 x 39 mm) pozwalają na łatwą integrację nawet w ograniczonej przestrzeni rozdzielnicy. Przeznaczenie do montażu na popularnej szynie DIN usprawnia proces instalacyjny.

Typowe cechy i właściwości

• Prąd znamionowy: 4 A
• Maksymalny prąd upływowy: 5 mA (przy 250 V AC, 50 Hz)
• Szeroki zakres przekrojów przewodów podłączanych do zacisków (od 0,2 do 6 mm² dla przewodów jednożyłowych oraz od 0,2 do 4 mm² dla przewodów wielożyłowych)
• Wysokie parametry izolacji – napięcie próbne L-L: 2,1 kV, L-N: 2,7 kV
• Podział zacisków na wejście (L, N, PE) i wyjście (L’, N’), kolorowe oznaczenia ułatwiające montaż

Filtr przeciwzakłóceniowy MEF 1/2, 1-fazowy, 2-stopniowy to pewny wybór dla każdego, kto szuka niezawodnej ochrony przed zakłóceniami w instalacji elektrycznej – zarówno w przemyśle, jak i w zaawansowanych aplikacjach automatyki.
