Dostępny
Prąd: 16 A
zatrzaskowy
Krzywe tłumienia na życzenie.
przeciwko zakłóceniom symetrycznym
1-fazowe i 2-stopniowe sieciowe filtry przeciwzakłóceniowe MEF 1/2 stosowane są w zakresie 0.1...30 MHz do tłumienia zakłóceń w przewodach sieciowych, zasilania i sterujących. Najlepszą skuteczność filtrów uzyskuje się za pomocą krótkich przewodów (zalecenie: podłączenie PE
Ogólne informacje o produkcie
| Do obszaru zastosowań | Sterowanie nacinaniem fazy, Urządzenia o wysokiej częstotliwości powtarzania impulsów łączeniowych, Zasilacze impulsowe, Zasilanie silników uniwersalnych, za transformatorami |
| Do rodzaju zaburzeń | Zaburzenia symetryczne |
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 5 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 300 V |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 0,2 mm² |
| Przekrój przyłącza jednożyłowego maks. | 6 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,2 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 4 mm² |
| Numer AWG jednożyłowy min. | 24 |
| Numer AWG jednożyłowy maks. | 9 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 24 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 11 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 2,1 kV |
| Napięcie próbne izolacji L-N | 2,7 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 107 mm |
| Szerokość | 56 mm |
| Głębokość | 39 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielono-żółte |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 2 |
| PIN 1 | L |
| PIN 2 | N |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 2 |
| PIN 1 | L' |
| PIN 2 | N' |

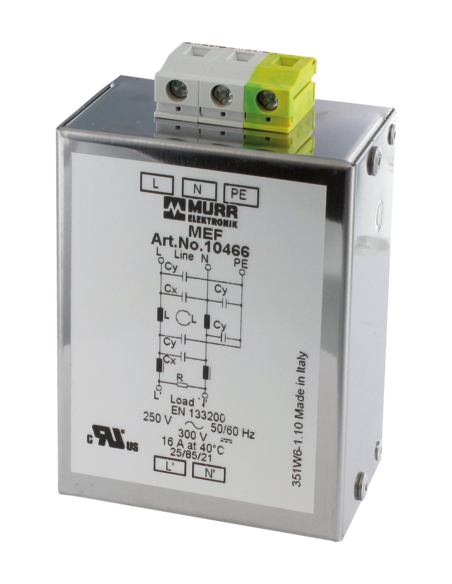

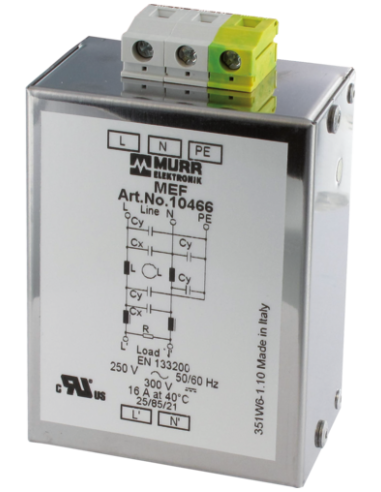

Filtr przeciwzakłóceniowy 1-fazowy 2-poziomowy MEF 10466 - skuteczna ochrona przed zakłóceniami
Filtr przeciwzakłóceniowy MEF 1-fazowy 2-poziomowy o numerze katalogowym 10466 to zaawansowane rozwiązanie do eliminacji zakłóceń elektrycznych w instalacjach przemysłowych oraz automatyce. Wyróżnia się bardzo wysoką skutecznością tłumienia zakłóceń w zakresie 0,1...30 MHz, co pozwala zapewnić stabilność i niezawodność pracy nawet w wymagających warunkach. Został zaprojektowany specjalnie z myślą o ochronie urządzeń przed symetrycznymi zakłóceniami pochodzącymi z sieci zasilającej oraz wywoływanymi przez podłączane odbiorniki.
Kluczowe zalety i cechy filtra 1-fazowego 10466
- Podwójna (2-stopniowa) filtracja zapewniająca wysoką skuteczność eliminacji zakłóceń w szerokim zakresie częstotliwości.
- Prąd znamionowy 16 A - odpowiedni do szerokiego wachlarza zastosowań przemysłowych.
- Maksymalne napięcie pracy AC: 250 V, DC: 300 V
- Bardzo niski prąd upływowy – maksymalnie 5 mA przy 250 V AC, co pozwala na bezpieczną pracę nawet w środowiskach przemysłowych.
- Kompaktowa obudowa przystosowana do montażu na standardowej szynie TH35 (EN 60715), umożliwiająca szybki i wygodny montaż w szafie sterowniczej lub rozdzielni.
- Wysokie parametry izolacji – odporność na napięcia probiercze do 2,7 kV między linią a przewodem neutralnym.
- Uniwersalne możliwości przyłączenia – zaciski śrubowe umożliwiają podłączenie przewodów jedno- i wielożyłowych o przekroju 0,2–6 mm².
- Solidna konstrukcja z dbałością o bezpieczeństwo – obudowa metalowa zwiększająca odporność na wpływ elektromagnetyczny.
- Zgodność z normami międzynarodowymi, m.in. EN 133200 oraz atesty UL.
Zastosowanie filtra przeciwzakłóceniowego MEF 10466
Filtr przeciwzakłóceniowy MEF 10466 znakomicie sprawdza się w aplikacjach, gdzie wymagana jest ochrona urządzeń i instalacji przed zakłóceniami przewodzonymi w sieciach zasilających. Typowe obszary zastosowania to:
- Sterowanie nacinaniem fazy oraz układy z wysoką częstotliwością przełączania
- Urządzenia z zasilaczami impulsowymi
- Zasilanie silników uniwersalnych oraz instalacje po stronie wtórnej transformatorów
- Automatyka przemysłowa, maszyny produkcyjne oraz systemy kontroli
- Urządzenia laboratoryjne, medyczne i telekomunikacyjne
Dwupoziomowa filtracja zastosowana w filtrze MEF 10466 skutecznie usuwa zakłócenia zarówno o niskiej, jak i wysokiej częstotliwości, co przekłada się na niezawodność pracy podłączonych odbiorników oraz chroni przed uszkodzeniami spowodowanymi przez niepożądane sygnały z linii zasilającej.
Budowa i zasada działania filtra MEF 10466

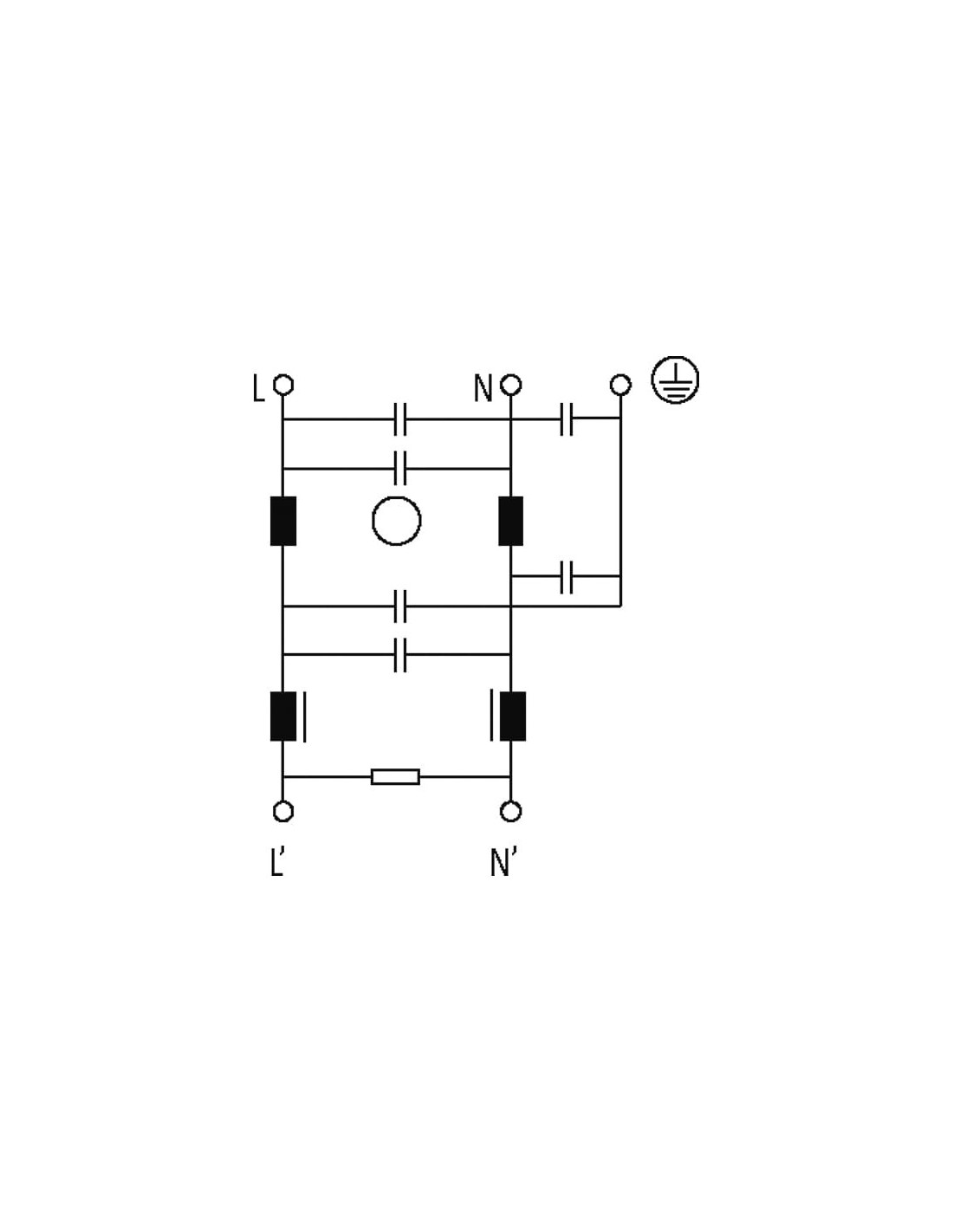

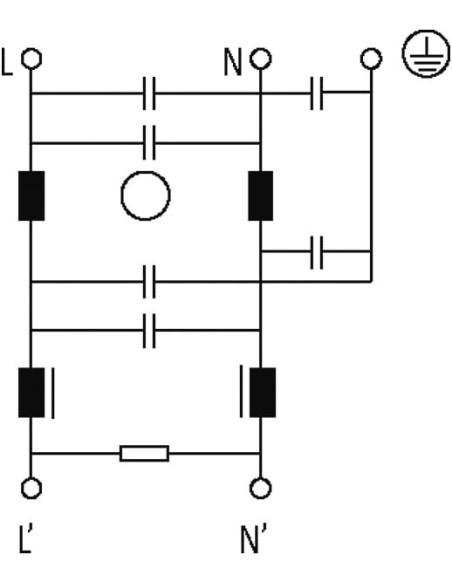

Filtr opiera się na sprawdzonej konstrukcji, która integruje elementy RLC oraz kondensatory klasy X i Y. Schemat połączeń uwzględnia zarówno filtrację linii zasilającej (L, N), jak i zabezpieczenie przewodu ochronnego (PE). Całość zamknięta jest w trwałej, metalowej obudowie, minimalizującej wpływ zakłóceń elektromagnetycznych z otoczenia.

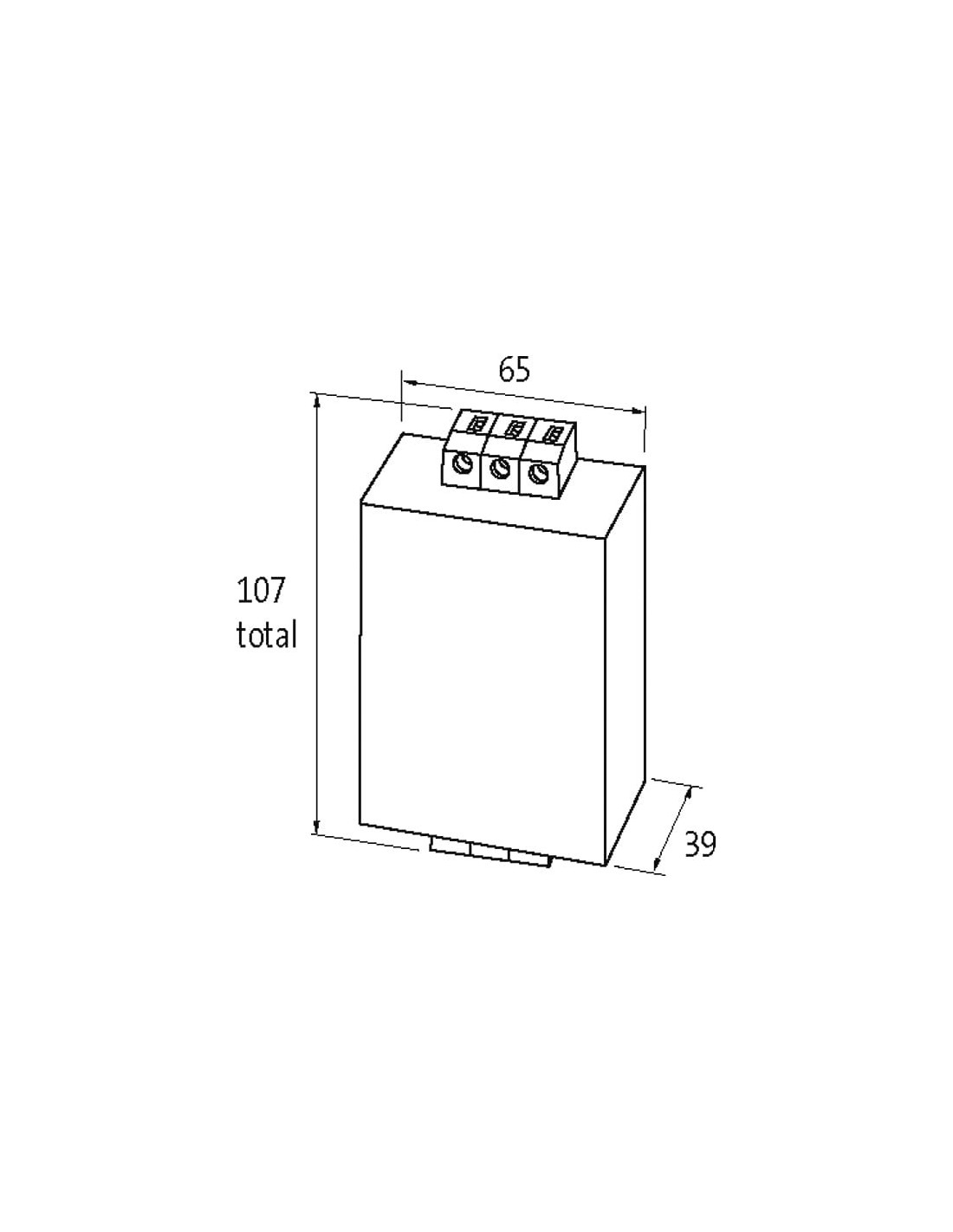

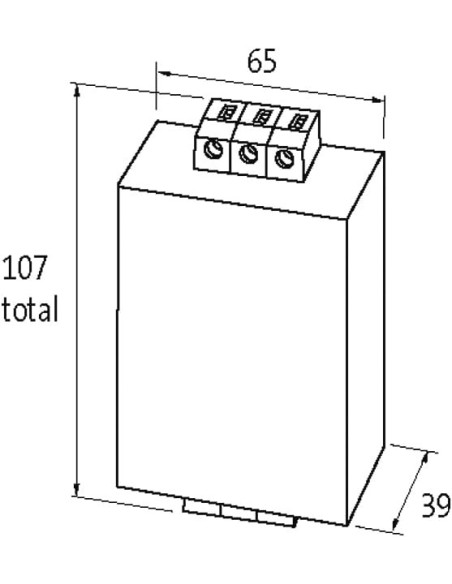

Instalacja jest szybka i wygodna dzięki zaciskom śrubowym oraz możliwości montażu na szynie DIN TH35. Kompaktowe rozmiary (wysokość 107 mm, szerokość 65 mm, głębokość 39 mm) umożliwiają montaż nawet w ograniczonych przestrzeniach.
Dlaczego warto stosować filtry przeciwzakłóceniowe?
Stosowanie filtrów przeciwzakłóceniowych, takich jak MEF 10466, pozwala zabezpieczyć urządzenia elektroniczne i elektryczne przed negatywnymi skutkami zaburzeń przewodzonych siecią zasilającą. Wydłużają one żywotność sprzętu, redukują awaryjność oraz minimalizują ryzyko nieprawidłowej pracy systemów sterowania i automatyki.
Zastosowanie filtra przeciwzakłóceniowego 1-fazowego dwupoziomowego to gwarancja podwyższonego standardu niezawodności w każdym środowisku przemysłowym oraz automatyki budynkowej.
