Prąd: 50 A
2-stopniowe

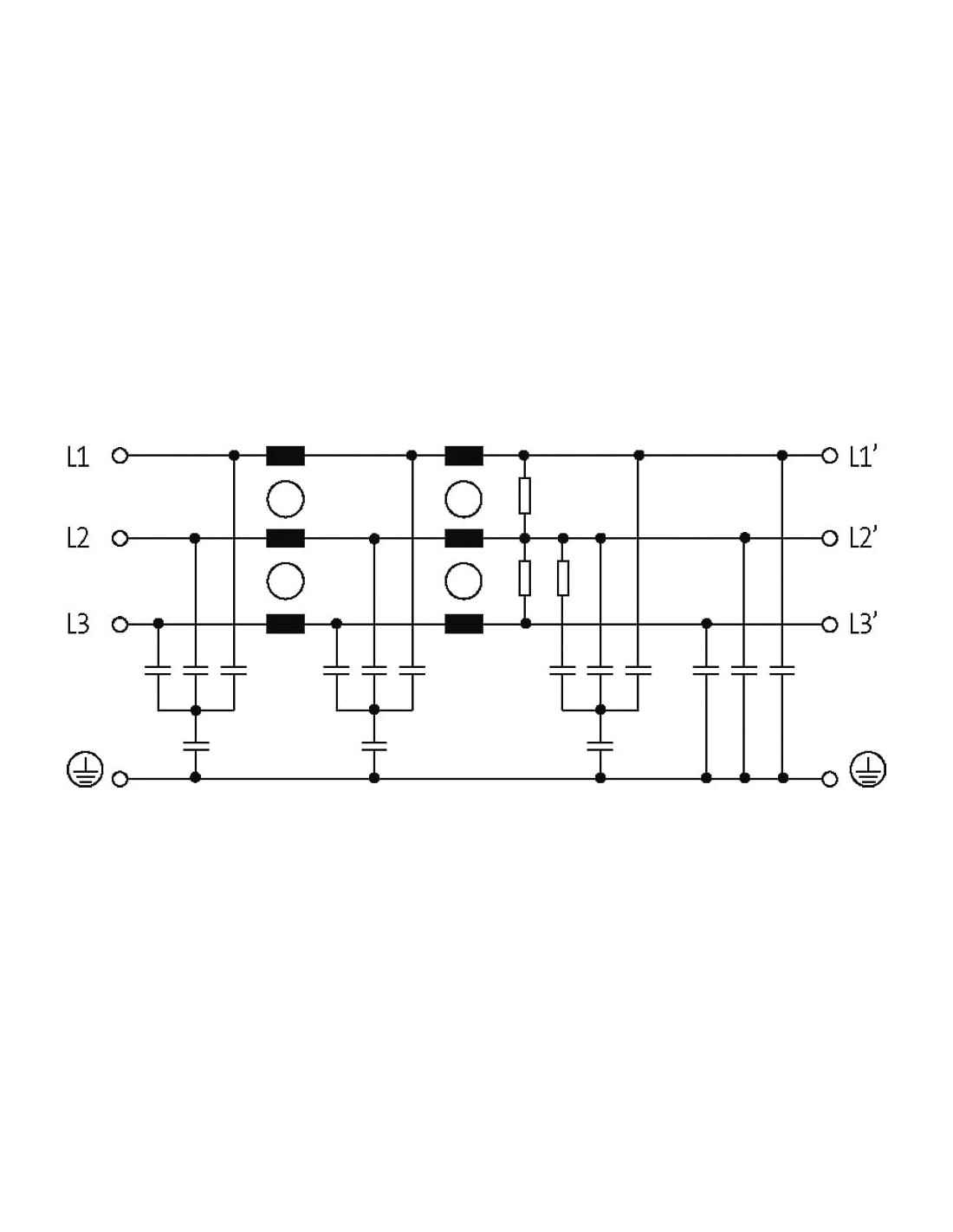

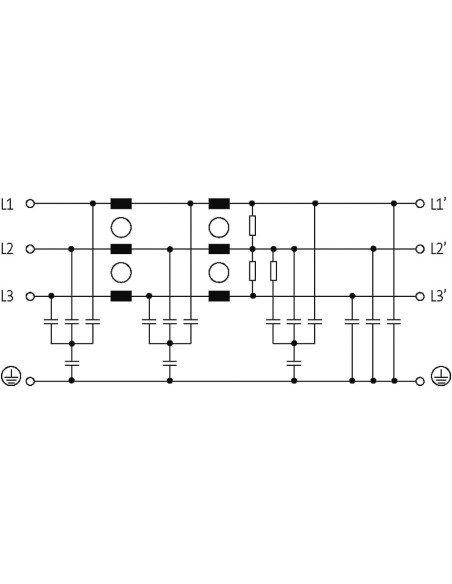

3-fazowe i 1-/2-stopniowe filtry odkłócające MEF 3/1-3/2 stosuje się w zakresie 0.1...30 MHz do tłumienia zakłóceń działających na przewody sieciowe i zasilające. Nadają się do sieci TN-C. Najlepszą skuteczność filtrowania uzyskuje się z krótkimi przewodami przyłączeniowymi (zalecenie: przyłącze PE
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 15 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 500 V |
Dane elektryczne | Wejście
| Liczba faz wejścia | 3 |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 0,5 mm² |
| Przekrój przyłącza jednożyłowego maks. | 16 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,5 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 10 mm² |
| Numer AWG jednożyłowy min. | 20 |
| Numer AWG jednożyłowy maks. | 5 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 20 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 7 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 3,1 kV |
| Napięcie próbne izolacji L-N | 3,3 kV |

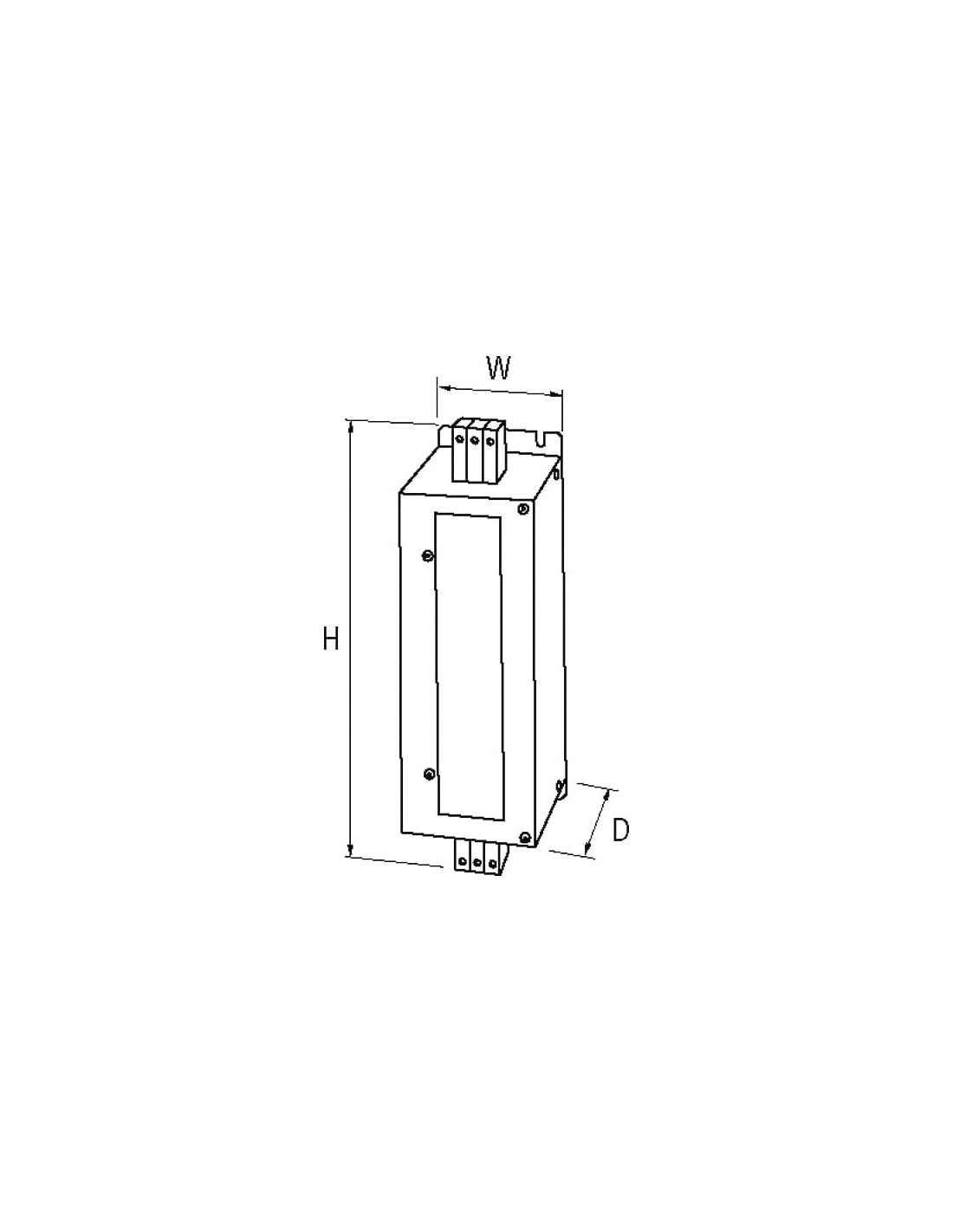

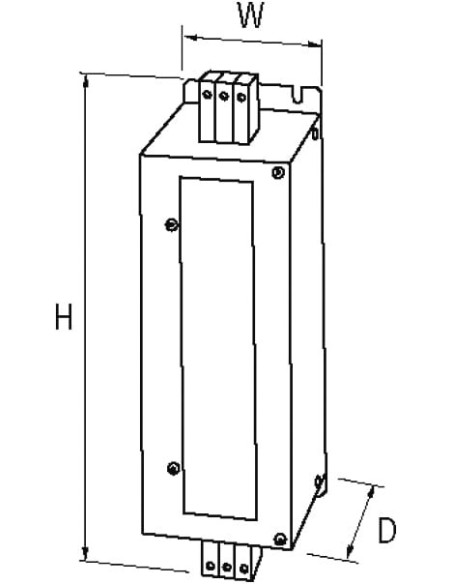

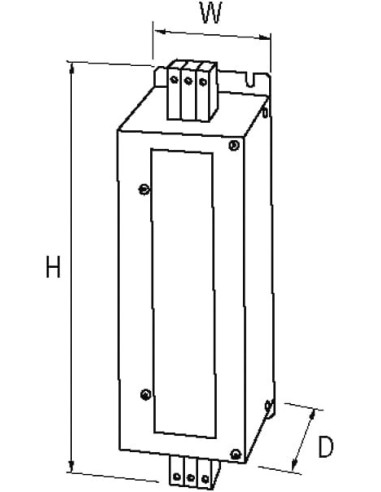

Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 295 mm |
| Szerokość | 70 mm |
| Głębokość | 177 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1 |
| PIN 2 | L 2 |
| PIN 3 | L 3 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1' |
| PIN 2 | L 2' |
| PIN 3 | L 3' |

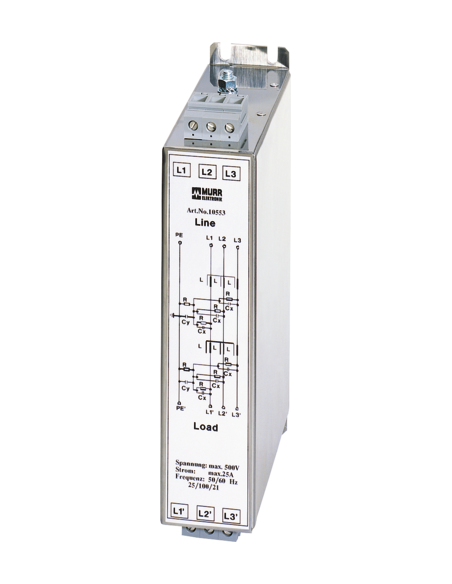

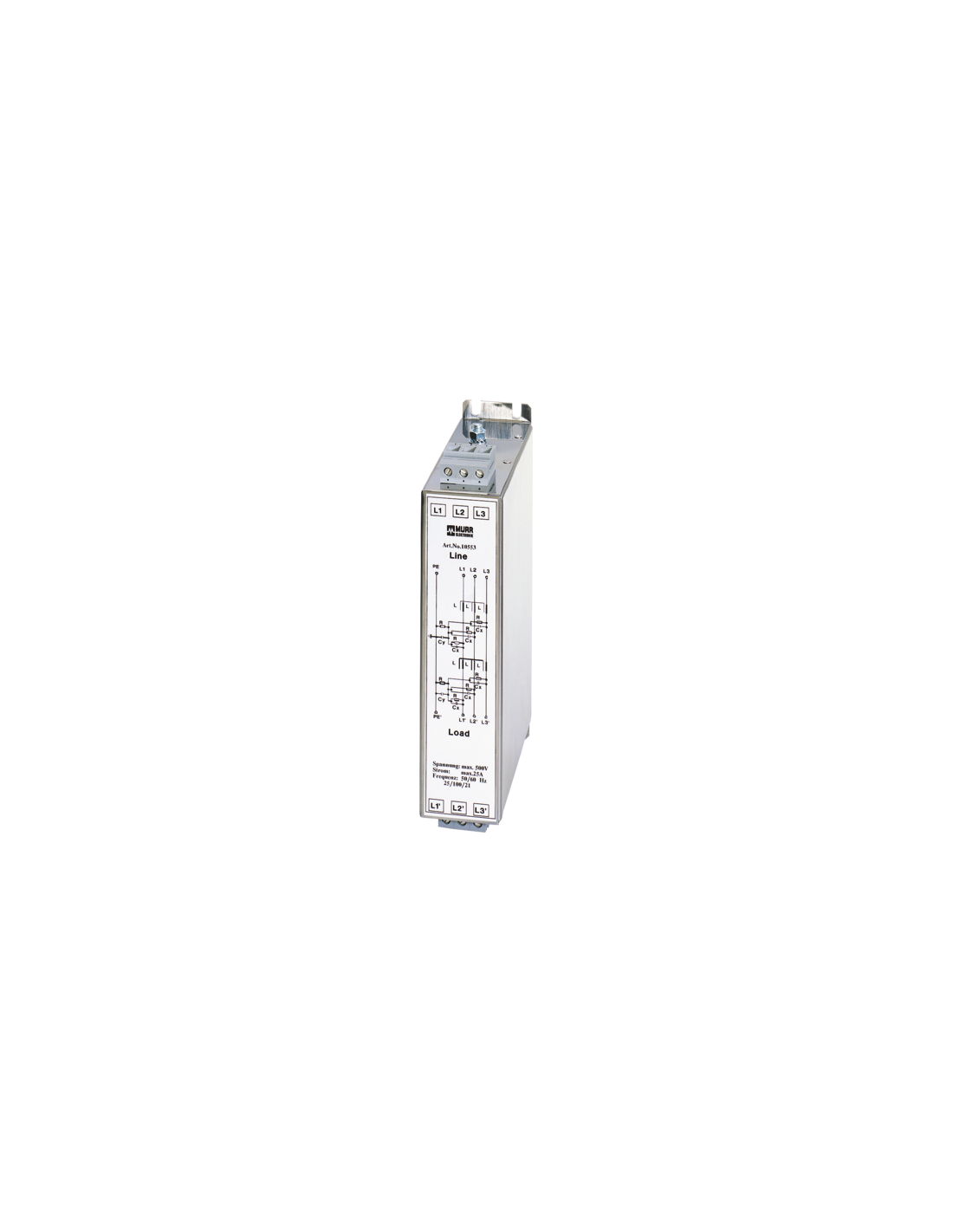

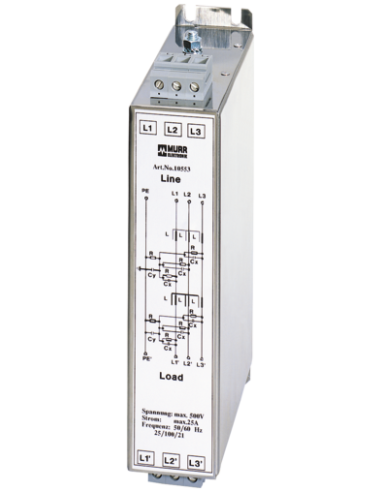

Filtr przeciwzakłóceniowy 3-fazowy 2-poziomowy 50A – skuteczna ochrona instalacji elektrycznych
Filtr przeciwzakłóceniowy 3-fazowy 2-poziomowy o kodzie 10555 to niezawodne rozwiązanie do tłumienia zakłóceń w zakresie częstotliwości 0,1...30 MHz, które występują na przewodach sieciowych oraz zasilających. Produkt znajduje zastosowanie w wymagających aplikacjach przemysłowych, gdzie ochrona urządzeń i pewność działania systemów automatyki są kluczowe.
Główne zalety filtrów przeciwzakłóceniowych do sieci 3-fazowych
- Dwustopniowa filtracja – podnosi efektywność tłumienia zakłóceń elektromagnetycznych.
- Zastosowanie w sieciach TN-C – umożliwia bezpieczną pracę w instalacjach o specyficznych wymaganiach technicznych.
- Duży zakres prądu pracy (50 A) – filtr przeznaczony do zastosowań o dużym poborze mocy.
- Wysokie napięcie pracy (do 500 V AC) – zapewnia kompatybilność z typowymi instalacjami przemysłowymi.
Zastosowania i możliwości wykorzystania filtrów przeciwzakłóceniowych 3-fazowych
Filtry przeciwzakłóceniowe 3-fazowe są niezbędnym elementem w instalacjach automatyki przemysłowej, szafach sterowniczych, systemach napędowych oraz wszędzie tam, gdzie precyzyjne tłumienie zakłóceń jest warunkiem poprawnej pracy urządzeń. Zapewniają ochronę i stabilną pracę falowników, serwonapędów, maszyn CNC, systemów zasilania, klimatyzacji przemysłowej, agregatów prądotwórczych oraz rozdzielni energetycznych.
Budowa i montaż – wygodna instalacja filtra EMI
Kompaktowa obudowa oraz łatwy montaż przykręcany pozwalają na szybkie i wygodne wdrożenie filtra w istniejącej instalacji. Przewidziane są złącza śrubowe zarówno dla przewodów jednożyłowych, jak i wielożyłowych o szerokim zakresie przekrojów, co zwiększa elastyczność instalacyjną. Przemyślana konstrukcja zapewnia minimalizację strat oraz wysoką skuteczność filtracji przy krótkich przewodach przyłączeniowych.
Bezpieczeństwo i zgodność z normami
Filtr spełnia rygorystyczne normy bezpieczeństwa oraz odporności klimatycznej według EN IEC 60068-1 (kategoria 25/085/21), co pozwala na jego montaż nawet w trudnych warunkach środowiskowych. Urządzenie zostało przetestowane pod kątem wytrzymałości izolacji, co gwarantuje długotrwałą i bezawaryjną eksploatację.
Typowe korzyści z zastosowania filtra EMI w instalacjach trójfazowych
- Ochrona urządzeń końcowych przed zakłóceniami elektromagnetycznymi
- Stabilna praca systemów automatyki i elektroniki przemysłowej
- Wydłużenie żywotności zasilanych podzespołów
- Zgodność ze standardami EMC wymaganymi przy odbiorze instalacji
Filtr przeciwzakłóceniowy 3-fazowy 2-poziomowy 50A to skuteczne narzędzie do eliminacji niepożądanych zakłóceń w instalacjach elektroenergetycznych i przemysłowych. Zapewnia niezawodność, bezpieczeństwo oraz pełną zgodność z przepisami w zakresie kompatybilności elektromagnetycznej.
