Dostępny
Prąd: 25 A
1-stopniowe
Krzywe tłumienia na życzenie.
3-fazowe i 1-/2-stopniowe filtry odkłócające MEF 3/1-3/2 stosuje się w zakresie 0.1...30 MHz do tłumienia zakłóceń działających na przewody sieciowe i zasilające. Nadają się do sieci TN-C. Najlepszą skuteczność filtrowania uzyskuje się z krótkimi przewodami przyłączeniowymi (zalecenie: przyłącze PE
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 10 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 600 V |
Dane elektryczne | Wejście
| Liczba faz wejścia | 3 |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 0,2 mm² |
| Przekrój przyłącza jednożyłowego maks. | 10 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,2 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 6 mm² |
| Numer AWG jednożyłowy min. | 24 |
| Numer AWG jednożyłowy maks. | 7 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 24 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 9 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 3,1 kV |
| Napięcie próbne izolacji L-N | 3,3 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 250 mm |
| Szerokość | 90 mm |
| Głębokość | 100 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1 |
| PIN 2 | L 2 |
| PIN 3 | L 3 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1' |
| PIN 2 | L 2' |
| PIN 3 | L 3' |
Filtr przeciwzakłóceniowy 3-fazowy 1-poziomowy 25A – Kod produktu: 10533
Filtr przeciwzakłóceniowy 3-fazowy o maksymalnym prądzie znamionowym 25A został zaprojektowany do skutecznego tłumienia zakłóceń elektromagnetycznych w instalacjach zasilających oraz sieci przemysłowych w zakresie częstotliwości od 0,1 do 30 MHz. Urządzenie jest dedykowane do sieci TN-C i znajduje zastosowanie w szerokim spektrum instalacji przemysłowych oraz automatyki, gdzie wymagane jest zapewnienie niezawodnej ochrony odbiorników przed szkodliwym wpływem zakłóceń.
Zastosowanie filtra przeciwzakłóceniowego 3-fazowego
Typowe zastosowania:
- Ochrona maszyn i urządzeń przemysłowych przed zakłóceniami przewodzonymi i promieniowanymi.
- Eliminacja zakłóceń EMC generowanych przez przekształtniki, falowniki oraz urządzenia automatyki.
- Poprawa jakości energii elektrycznej w systemach zasilających linie produkcyjne.
- Bezpieczne zasilanie urządzeń laboratoryjnych, serwerowni i elementów infrastruktury krytycznej.
- Stosowanie w rozdzielnicach elektrycznych, sieciach IT oraz w instalacjach wymagających wysokiego poziomu filtracji zakłóceń.
Najważniejsze zalety filtra przeciwzakłóceniowego 3-fazowego 10533
- 1-poziomowa skuteczność tłumienia zakłóceń – efektywne działanie w szerokim zakresie częstotliwości dzięki precyzyjnym elementom filtrującym.
- Trójfazowa konstrukcja – kompatybilność z najbardziej wymagającymi instalacjami przemysłowymi.
- Wysoka obciążalność prądowa – maksymalny prąd do 25A zapewnia uniwersalność zastosowania.
- Możliwość stosowania krótkich przewodów przyłączeniowych – zmniejszenie strat filtracji, optymalna skuteczność działania.
- Odporność na przeciążenia – wytrzymałość na chwilowe przeciążenia zgodnie z normami bezpieczeństwa.

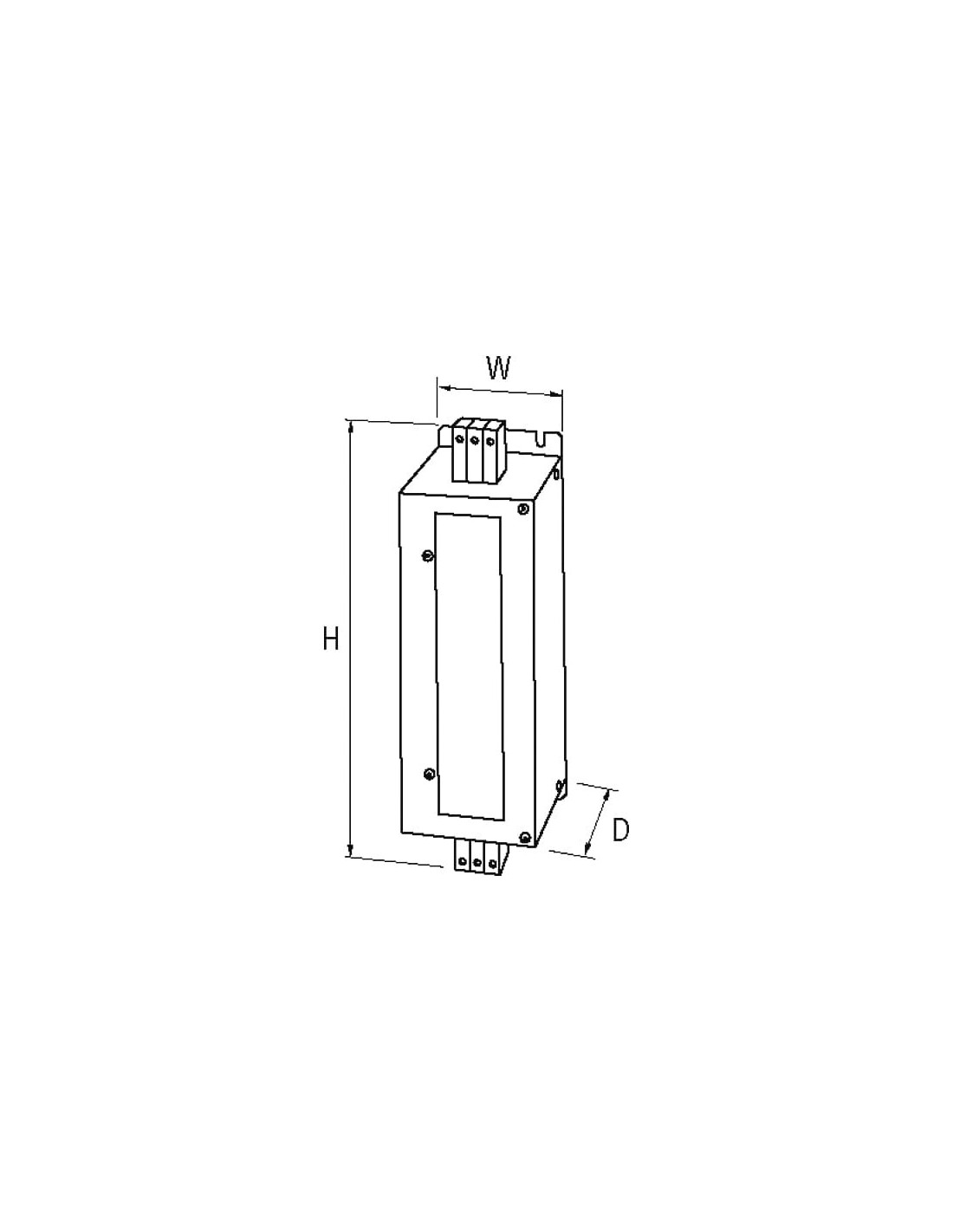

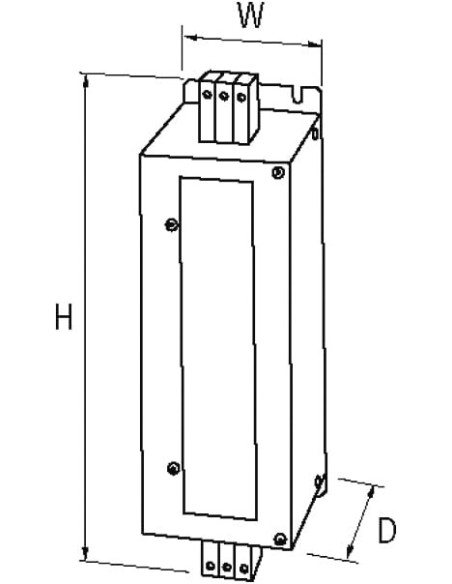

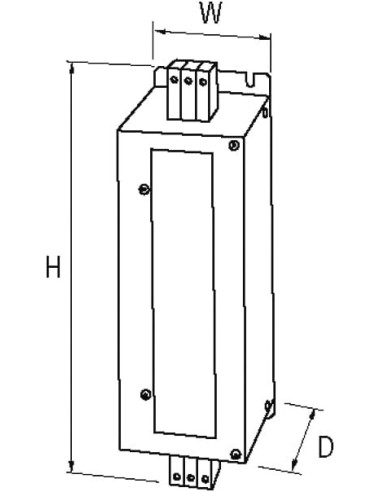

- Łatwy montaż (przykręcany), kompaktowe wymiary (250 x 90 x 100 mm) – dopasowanie do szaf sterowniczych oraz rozdzielnic.
- Wysoki poziom bezpieczeństwa dzięki wysokiemu napięciu próbnemu izolacji (3,1 kV/3,3 kV) oraz zgodności z normą EN IEC 60068-1.

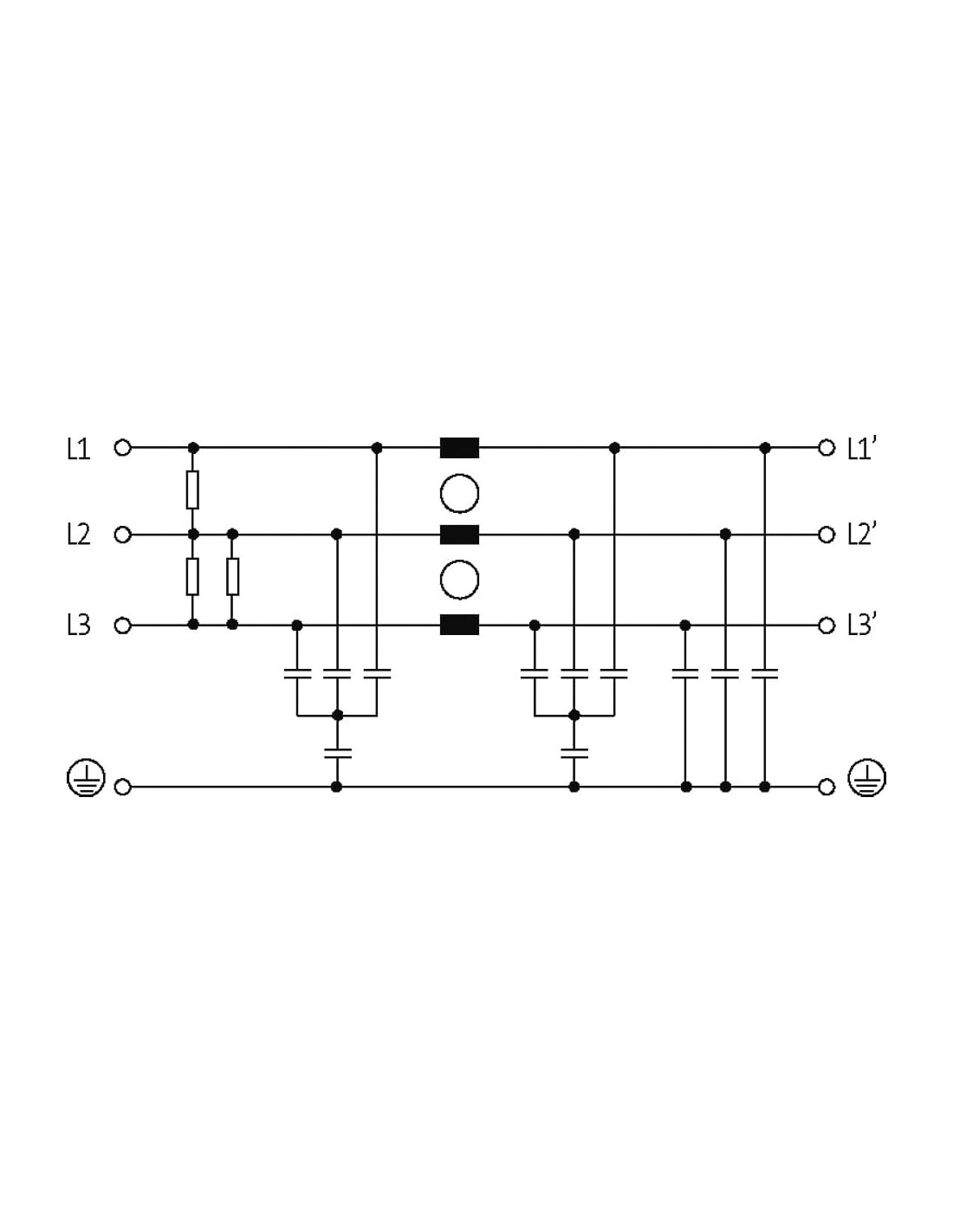

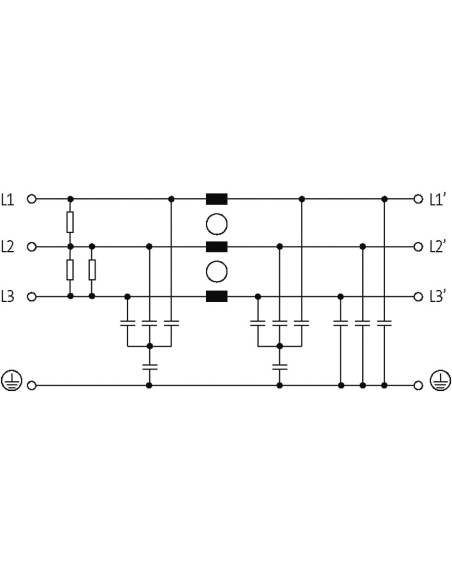

Konstrukcja i schemat połączeń filtra przeciwzakłóceniowego

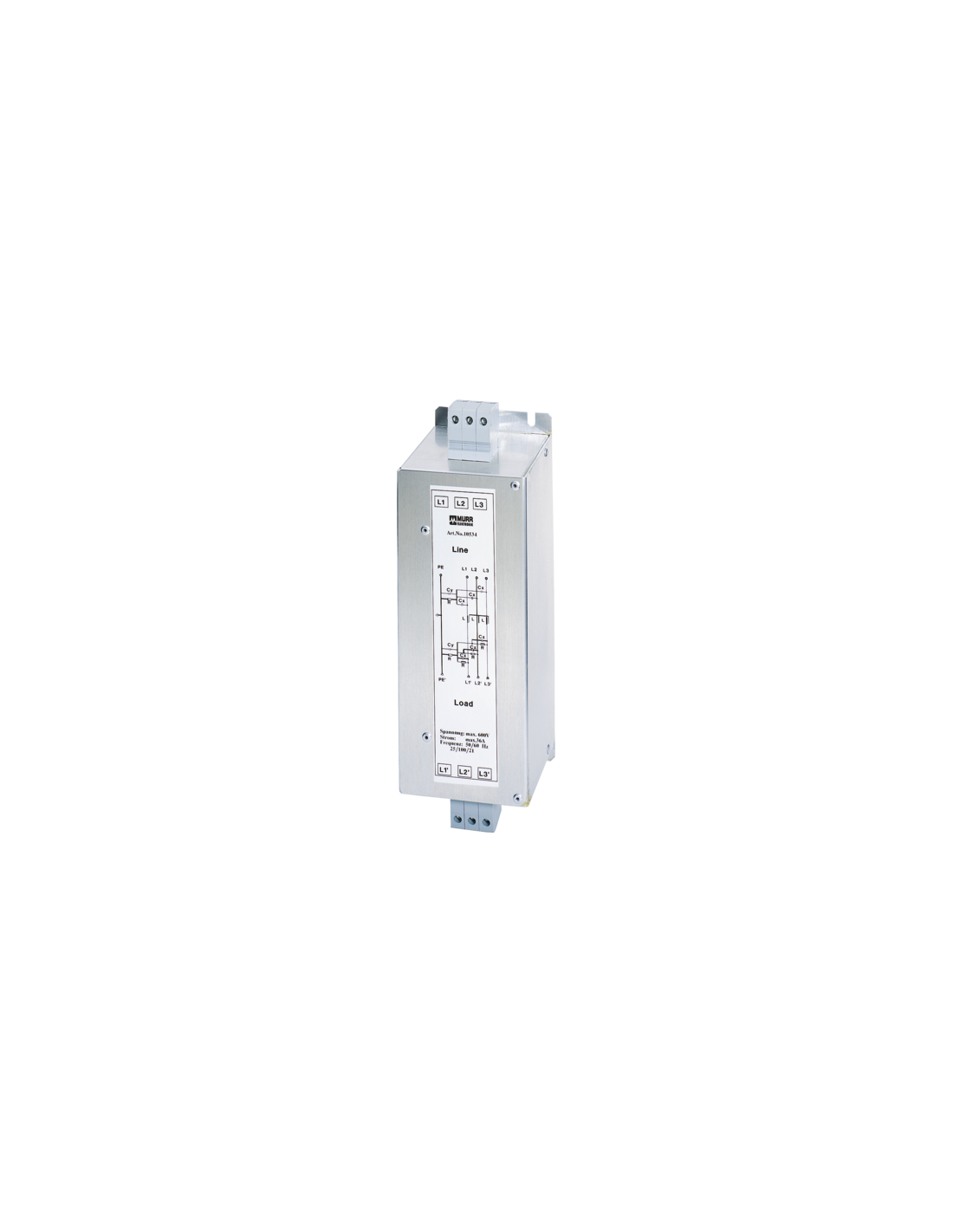

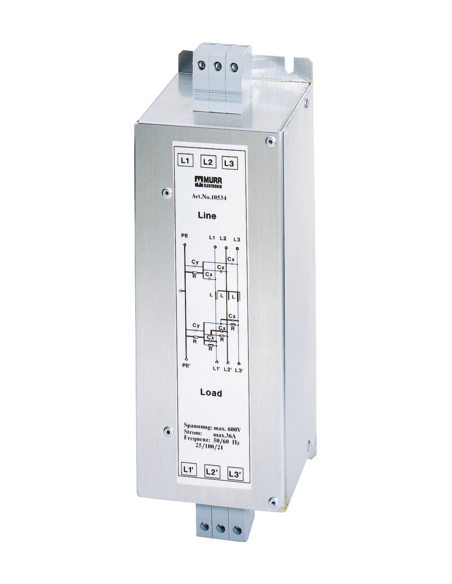

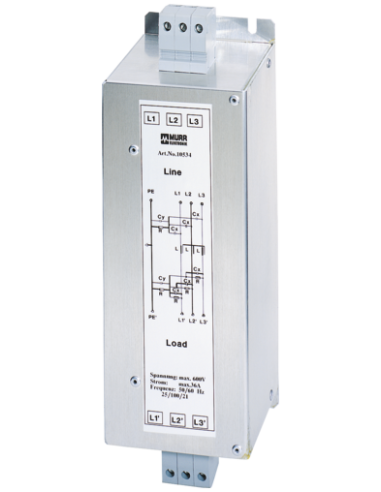

Obudowa filtra wykonana jest z trwałego metalu, który zapewnia ochronę mechaniczną i skuteczne ekranowanie. Urządzenie wyposażono w łatwe do podłączenia zaciski śrubowe SK, odpowiednie zarówno dla przewodów jedno- jak i wielożyłowych o różnorodnych przekrojach. Schemat elektryczny oraz mechaniczny, dostępny na obudowie i w dokumentacji technicznej, ułatwia prawidłową instalację w systemach trójfazowych.
Bezpieczeństwo i zgodność z normami
Filtr spełnia wytyczne najnowszych norm europejskich i międzynarodowych dotyczących kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania. Przeznaczony jest również do pracy w zmiennych warunkach klimatycznych (kategoria 25/085/21).
Możliwości integracji i rozbudowa systemów przemysłowych
Montując filtr przeciwzakłóceniowy 3-fazowy 1-poziomowy (kod 10533), można znacząco zredukować poziom zakłóceń w sieci zasilającej, co umożliwia wydajniejszą i stabilną pracę maszyn oraz systemów automatyki. Rozwiązanie to sprawdzi się zarówno w nowych, jak i modernizowanych instalacjach, zwiększając niezawodność oraz żywotność sprzętu elektrycznego.
