Prąd: 80 A
2-stopniowe
3-fazowe i 1-/2-stopniowe filtry odkłócające MEF 3/1-3/2 stosuje się w zakresie 0.1...30 MHz do tłumienia zakłóceń działających na przewody sieciowe i zasilające. Nadają się do sieci TN-C. Najlepszą skuteczność filtrowania uzyskuje się z krótkimi przewodami przyłączeniowymi (zalecenie: przyłącze PE
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 15 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 500 V |
Dane elektryczne | Wejście
| Liczba faz wejścia | 3 |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 0,5 mm² |
| Przekrój przyłącza jednożyłowego maks. | 25 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,5 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 16 mm² |
| Numer AWG jednożyłowy min. | 20 |
| Numer AWG jednożyłowy maks. | 3 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 20 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 5 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 3,1 kV |
| Napięcie próbne izolacji L-N | 3,3 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |

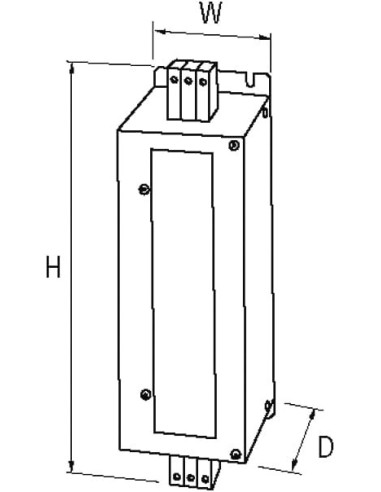

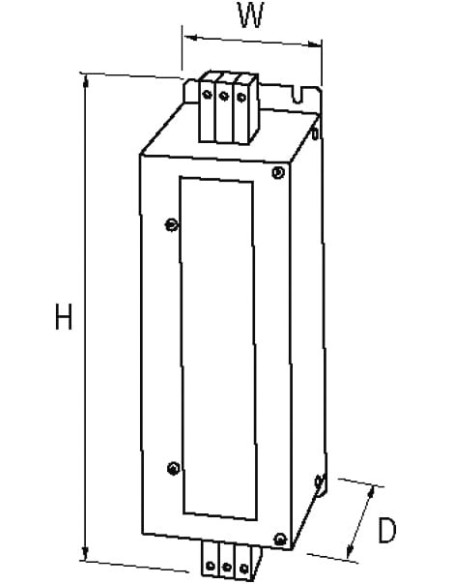

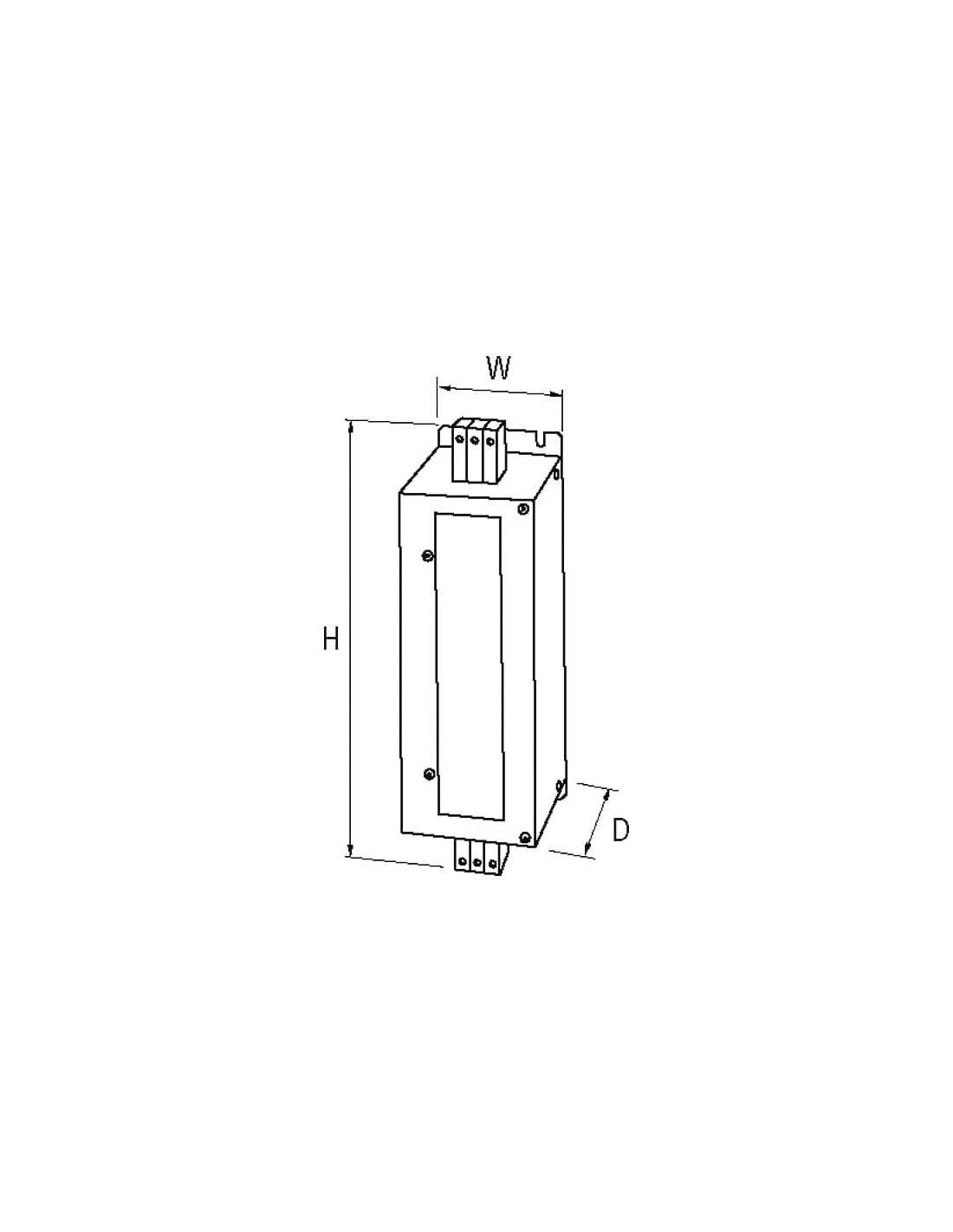

| Wysokość | 295 mm |
| Szerokość | 70 mm |
| Głębokość | 177 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1 |
| PIN 2 | L 2 |
| PIN 3 | L 3 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1' |
| PIN 2 | L 2' |
| PIN 3 | L 3' |
Filtr przeciwzakłóceniowy 3-fazowy 2-poziomowy 80A MEF 3/2 – Zastosowanie i zalety
Filtr przeciwzakłóceniowy trójfazowy 2-stopniowy 10556 to wydajny i niezawodny filtr przeznaczony do ograniczania zakłóceń elektromagnetycznych (EMC) w instalacjach zasilających i sieciowych napięcia przemiennego. Produkt jest dedykowany do pracy w trójfazowych sieciach elektrycznych, zapewniając wysoki poziom tłumienia zakłóceń w szerokim zakresie częstotliwości (0,1...30 MHz).
Typowe zastosowania obejmują instalacje przemysłowe, systemy automatyki, linie produkcyjne, rozdzielnie energetyczne oraz wszędzie tam, gdzie wymagane jest skuteczne zabezpieczenie urządzeń przed zakłóceniami przewodzonymi.
Najważniejsze cechy filtra przeciwzakłóceniowego 3-fazowego 80A
- Filtr 2-stopniowy – zwiększona skuteczność tłumienia zakłóceń dzięki zastosowaniu dwóch poziomów filtracji.
- Maksymalny prąd pracy: 80 A – umożliwia obsługę rozbudowanych systemów oraz zastosowanie w dużych instalacjach przemysłowych.
- Szeroki zakres częstotliwości tłumienia zakłóceń: 0,1...30 MHz – ochrona przed zakłóceniami wysokiej i niskiej częstotliwości.
- Możliwość montażu w sieciach TN-C – kompatybilność z popularnymi systemami zasilania.
- Kompaktowa i trwała konstrukcja – montaż przykręcany ułatwiający instalację nawet w ciasnych rozdzielnicach.
- Bezpieczna eksploatacja – wysoka wytrzymałość izolacji oraz niskie prądy upływowe.
- Wysoka niezawodność i bezpieczeństwo użytkowania dzięki śrubowym zaciskom SK oraz standardom wykonania zgodnym z EN IEC 60068-1.
Typowe miejsca zastosowania filtra przeciwzakłóceniowego MEF 3/2
Filtry przeciwzakłóceniowe 3-fazowe MEF 3/2 znajdują zastosowanie w:
- automatyce przemysłowej i sterowaniu maszynami
- systemach zasilania o dużych mocach i wysokich wymaganiach EMC
- stacjach rozdzielczych
- ochronie wrażliwych urządzeń elektronicznych
- systemach HVAC, instalacjach oświetleniowych, liniach produkcyjnych oraz centrach danych
Budowa i kluczowe elementy konstrukcyjne

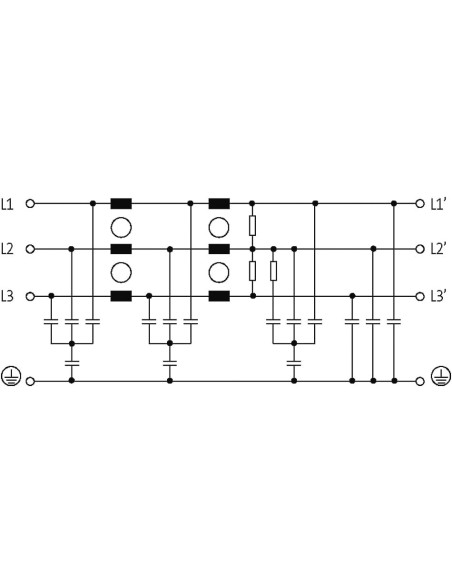

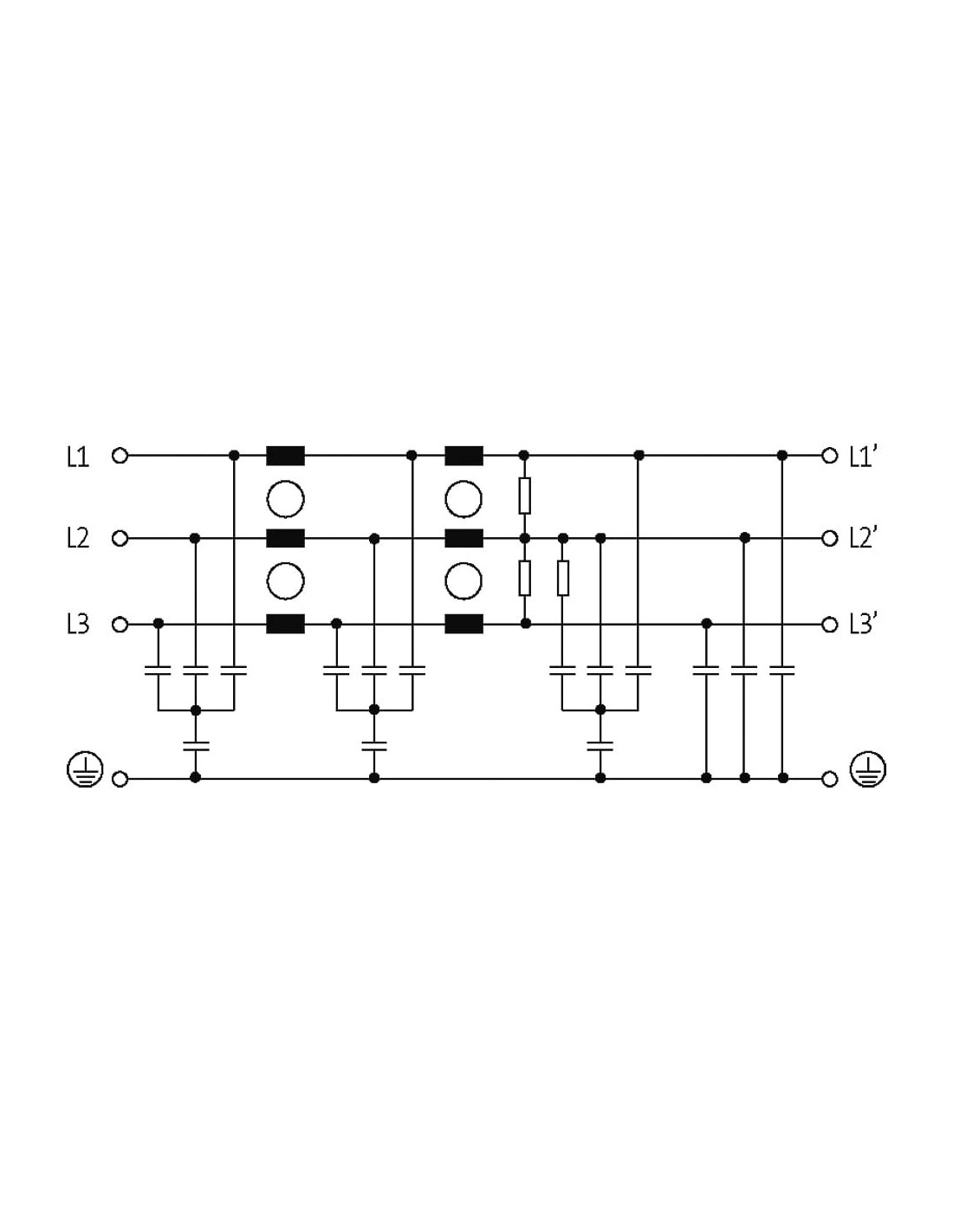

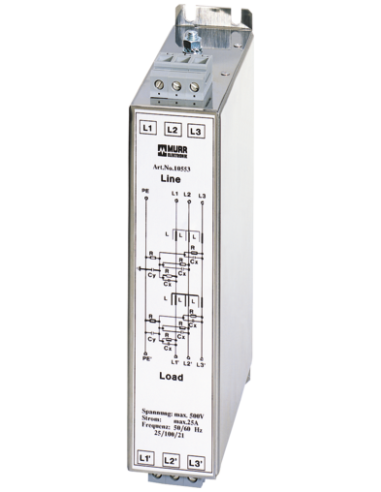

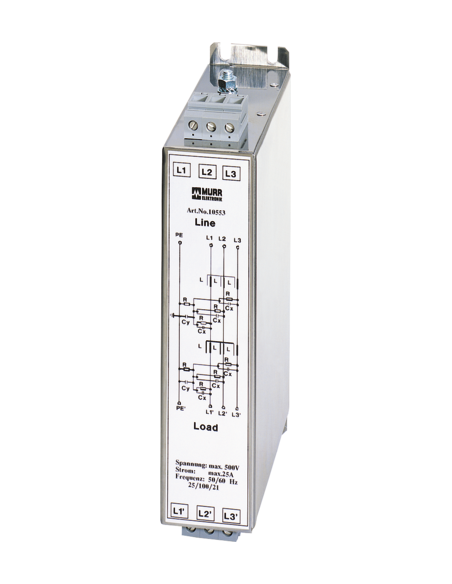

Obudowa filtra została zaprojektowana z myślą o łatwym montażu oraz wysokiej odporności mechanicznej. Zaciski śrubowe pozwalają na bezproblemowe podłączenie zarówno przewodów jednożyłowych, jak i wielożyłowych o szerokim zakresie przekrojów. Wyraźnie oznaczone wejścia i wyjścia (L1, L2, L3 / L1’, L2’, L3’) redukują ryzyko błędów instalacyjnych, a metalowa obudowa skutecznie ekranizuje wewnętrzne elementy filtrujące przed wpływami zewnętrznymi.
Dlaczego wybrać filtr EMC trójfazowy 80A?
- Wysoki poziom ochrony przed zakłóceniami przewodzonymi
- Uniwersalne zastosowanie w instalacjach przemysłowych i komercyjnych
- Prosty montaż oraz szeroki zakres obsługiwanych przewodów
- Bezpieczna i długotrwała praca przy pełnym obciążeniu
Filtr przeciwzakłóceniowy 3-fazowy 2-stopniowy, kod: 10556 to gwarancja niezawodności, bezpieczeństwa i skuteczności w eliminowaniu zakłóceń EMC w nowoczesnych instalacjach elektrycznych.
