Prąd: 8 A
2-stopniowe
3-fazowe i 1-/2-stopniowe filtry odkłócające MEF 3/1-3/2 stosuje się w zakresie 0.1...30 MHz do tłumienia zakłóceń działających na przewody sieciowe i zasilające. Nadają się do sieci TN-C. Najlepszą skuteczność filtrowania uzyskuje się z krótkimi przewodami przyłączeniowymi (zalecenie: przyłącze PE
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 15 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 500 V |
Dane elektryczne | Wejście
| Liczba faz wejścia | 3 |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 0,2 mm² |
| Przekrój przyłącza jednożyłowego maks. | 10 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,2 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 6 mm² |
| Numer AWG jednożyłowy min. | 24 |
| Numer AWG jednożyłowy maks. | 7 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 24 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 9 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 3,1 kV |
| Napięcie próbne izolacji L-N | 3,3 kV |

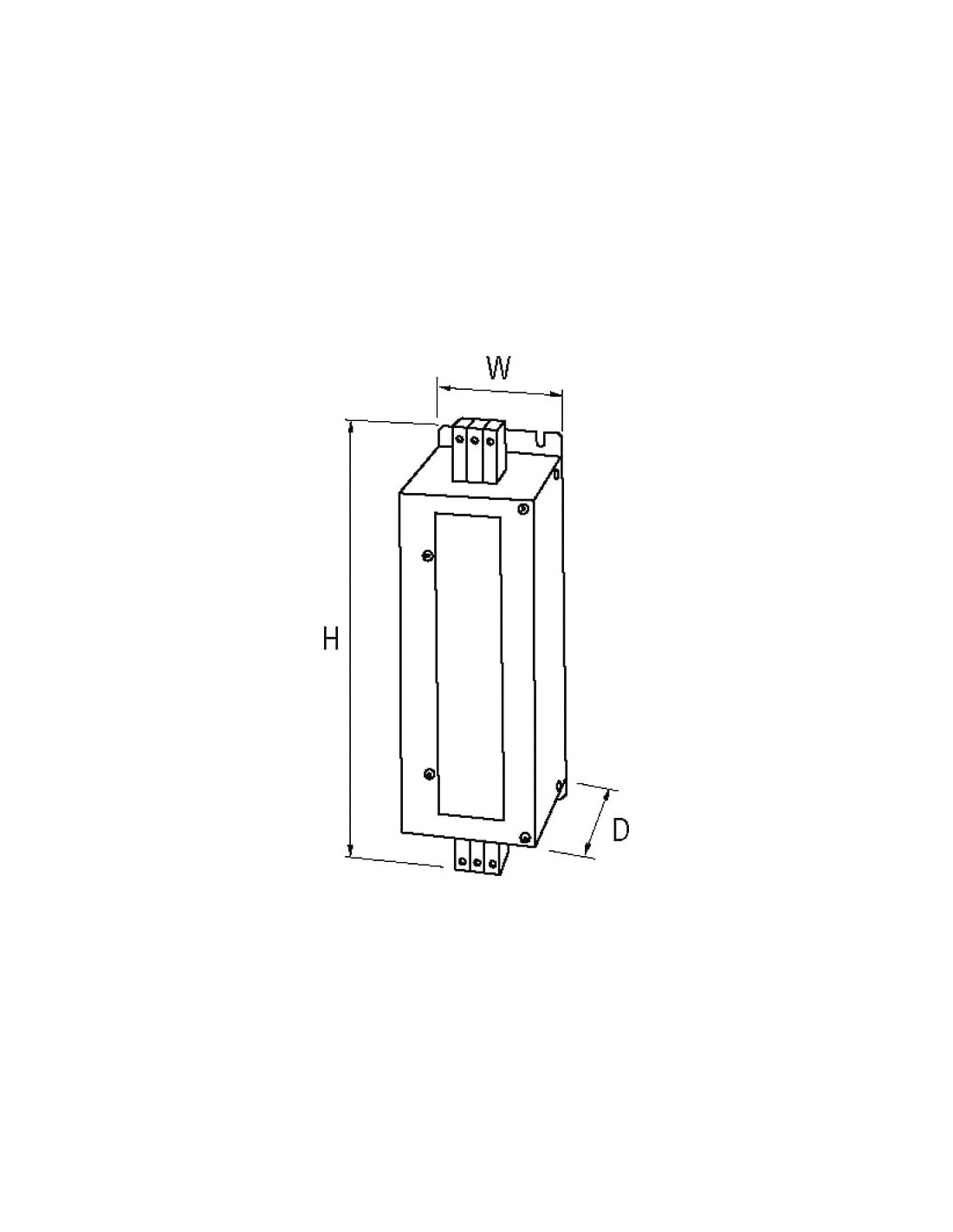

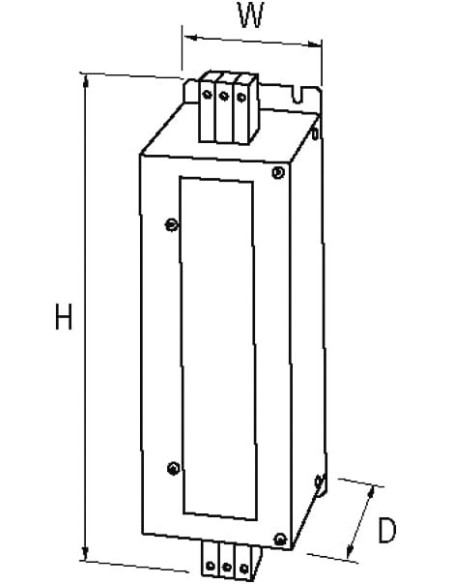

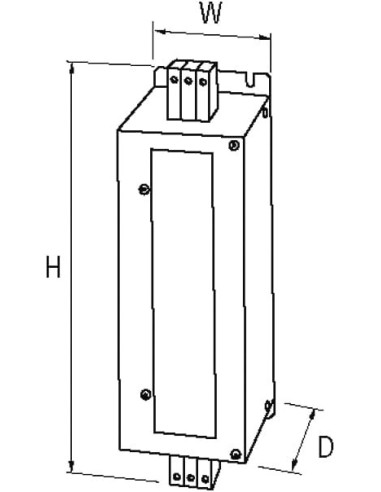

Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 226 mm |
| Szerokość | 50 mm |
| Głębokość | 140 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1 |
| PIN 2 | L 2 |
| PIN 3 | L 3 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1' |
| PIN 2 | L 2' |
| PIN 3 | L 3' |

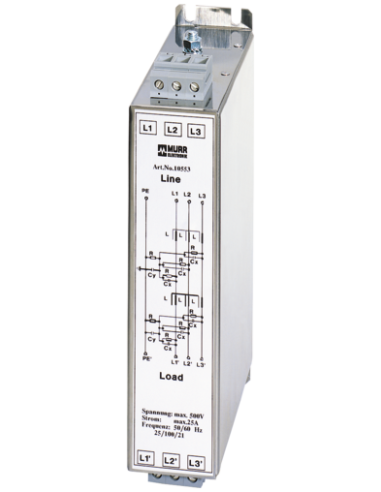

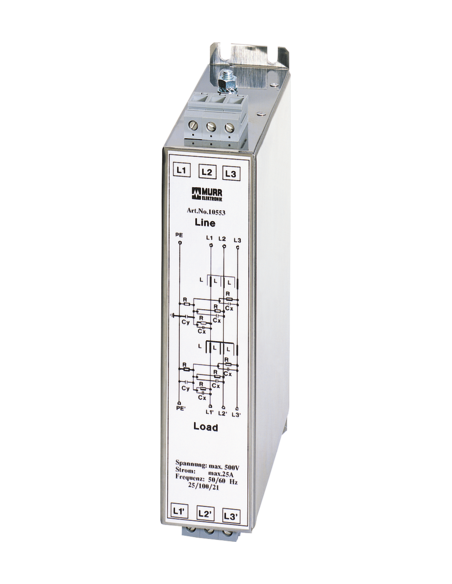

Filtr przeciwzakłóceniowy 3-fazowy 2-poziomowy 8A Murrelektronik – kod 10550
Filtr przeciwzakłóceniowy 3-fazowy 2-poziomowy o prądzie znamionowym 8A oraz maksymalnym napięciu pracy 500V AC to specjalistyczne urządzenie przeznaczone do skutecznego tłumienia zakłóceń elektromagnetycznych w zakresie 0,1–30 MHz. Niezawodna konstrukcja pozwala na zastosowanie tego rozwiązania w przemysłowych instalacjach elektrycznych, gdzie kluczowa jest ochrona urządzeń przed zakłóceniami oraz zapewnienie prawidłowej pracy automatyki i maszyn.
Zalety i charakterystyka filtra przeciwzakłóceniowego 3-fazowego
- Dwustopniowa filtracja – wysoka skuteczność tłumienia zakłóceń przewodzonych zarówno w trybie wspólnym, jak i różnicowym.
- Przeznaczony do sieci TN-C – kompatybilny z popularnymi systemami zasilania stosowanymi w przemyśle.
- Solidna obudowa – wykonanie zapewniające długotrwałą i stabilną pracę nawet w trudnych warunkach otoczenia.
- Łatwy montaż – przykręcane złącza śrubowe zapewniają wygodne i pewne podłączenie zarówno przewodów jednożyłowych, jak i wielożyłowych.
- Szeroki zakres zastosowania – dedykowany do filtrowania zakłóceń w sterowniach przemysłowych, liniach produkcyjnych, automatyce, układach zasilających oraz rozdzielniach.
- Przepustowość prądowa – umożliwia pracę przy prądzie znamionowym 8A oraz krótkotrwałym przeciążeniu (do 18x In przez 0,5 ms).
Typowe zastosowania filtra przeciwzakłóceniowego 3-fazowego
Filtry przeciwzakłóceniowe 3-fazowe 2-poziomowe są niezbędne wszędzie tam, gdzie wymagana jest ochrona przed zakłóceniami generowanymi przez falowniki, układy napędowe czy inne urządzenia automatyki przemysłowej. Z powodzeniem znajdują zastosowanie w:
- Systemach automatyki przemysłowej
- Maszynach CNC oraz liniach produkcyjnych
- Rozdzielniach zasilających
- Urządzeniach HVAC oraz systemach pomp
- Obwodach zasilania infrastruktury przemysłowej

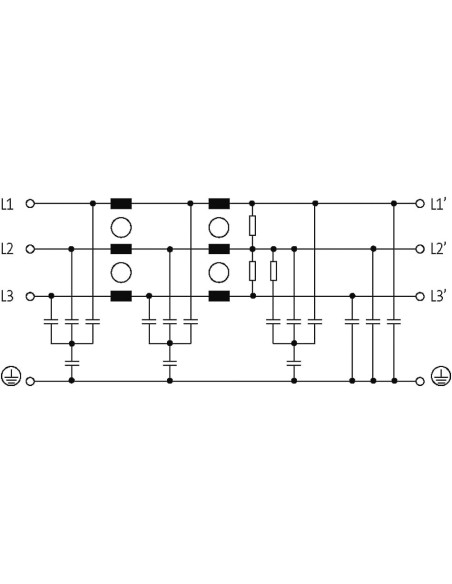

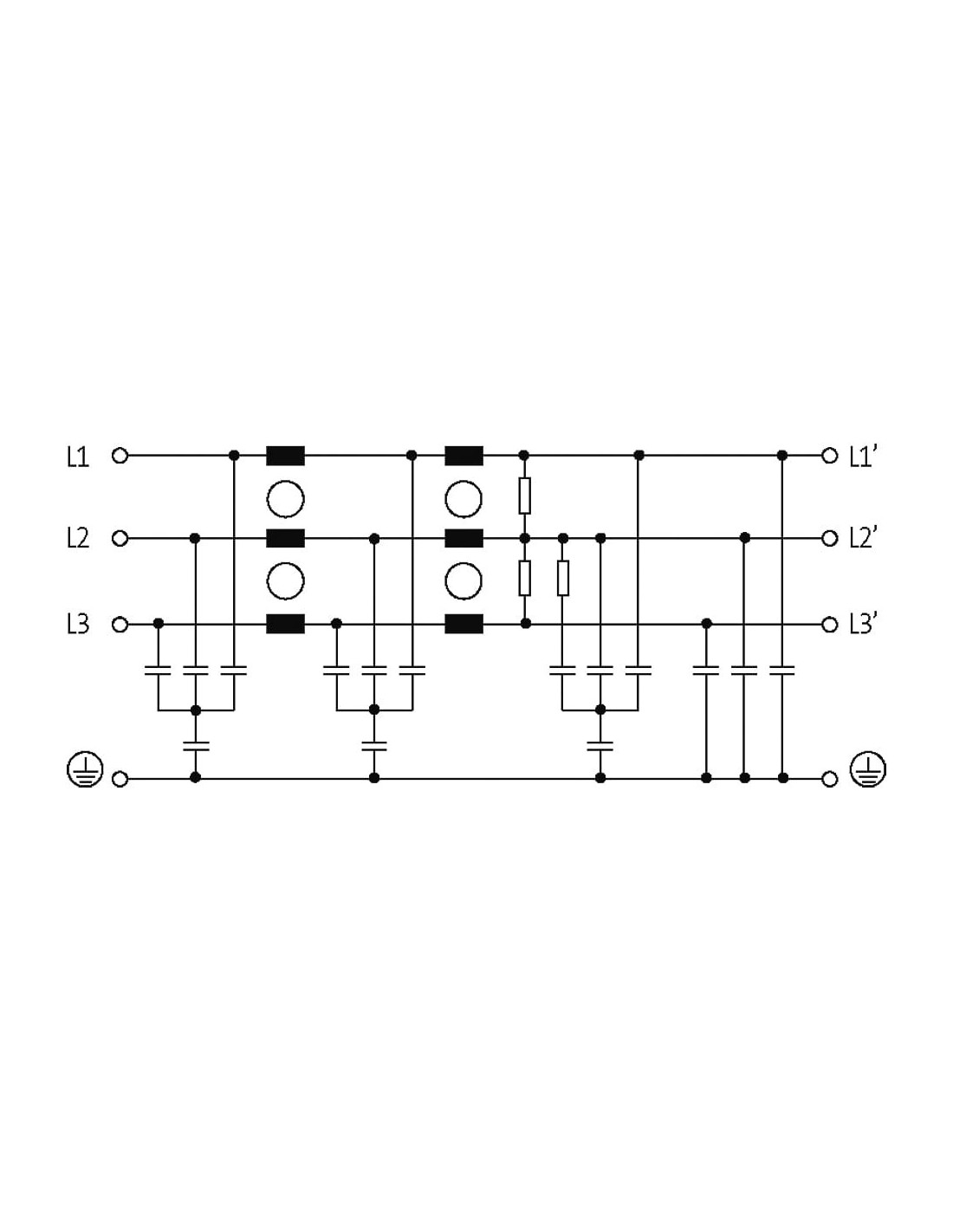

Budowa i sposób działania – filtr 3-fazowy 2-stopniowy
Urządzenie łączy w sobie dwa stopnie tłumienia z szeregiem dławików i kondensatorów, co gwarantuje efektywne wytłumienie zakłóceń wysokoczęstotliwościowych przekazywanych przez linie zasilające. Układ z zaciskami śrubowymi pozwala na łatwe podłączenie przewodów o różnym przekroju, a niewielkie wymiary umożliwiają montaż nawet w ograniczonych przestrzeniach szaf sterowniczych.
Filtr ten charakteryzuje się również wysoką odpornością izolacyjną oraz spełnia wymagania norm dotyczących klimatu pracy, co predestynuje go do zastosowań profesjonalnych i przemysłowych.
