Prąd: 16 A
2-stopniowe

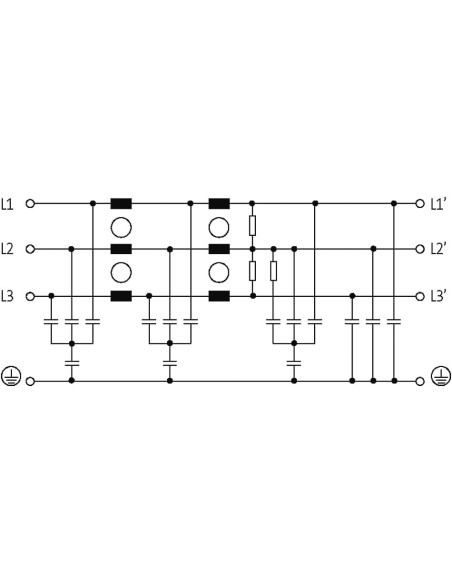

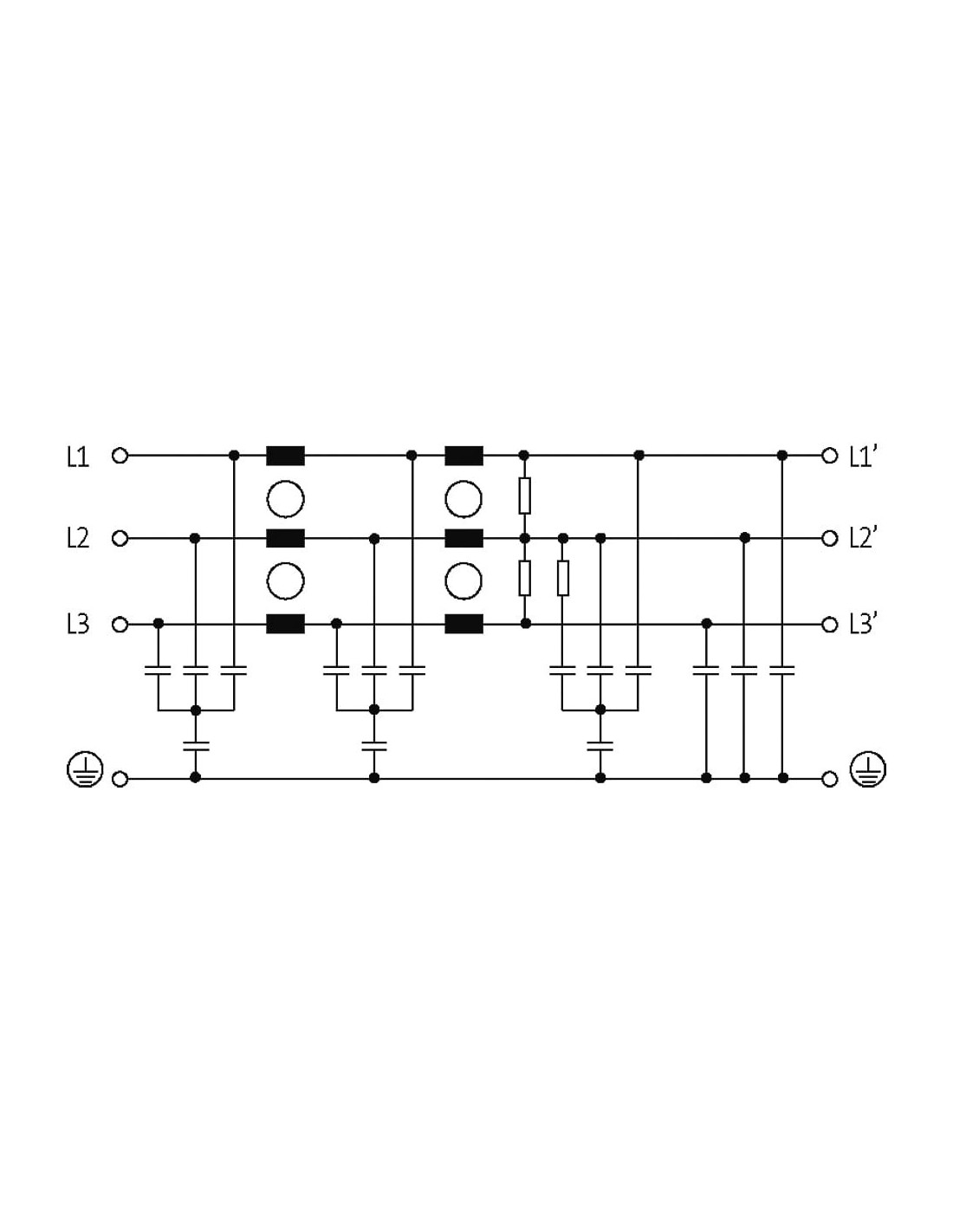

3-fazowe i 1-/2-stopniowe filtry odkłócające MEF 3/1-3/2 stosuje się w zakresie 0.1...30 MHz do tłumienia zakłóceń działających na przewody sieciowe i zasilające. Nadają się do sieci TN-C. Najlepszą skuteczność filtrowania uzyskuje się z krótkimi przewodami przyłączeniowymi (zalecenie: przyłącze PE
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 15 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 500 V |
Dane elektryczne | Wejście
| Liczba faz wejścia | 3 |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 0,2 mm² |
| Przekrój przyłącza jednożyłowego maks. | 10 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,2 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 6 mm² |
| Numer AWG jednożyłowy min. | 24 |
| Numer AWG jednożyłowy maks. | 7 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 24 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 9 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 3,1 kV |
| Napięcie próbne izolacji L-N | 3,3 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |

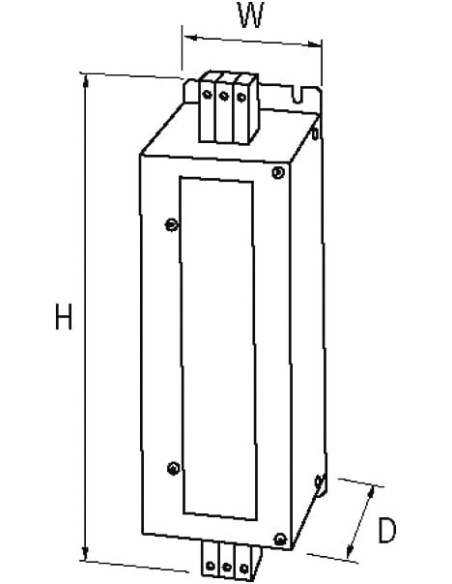

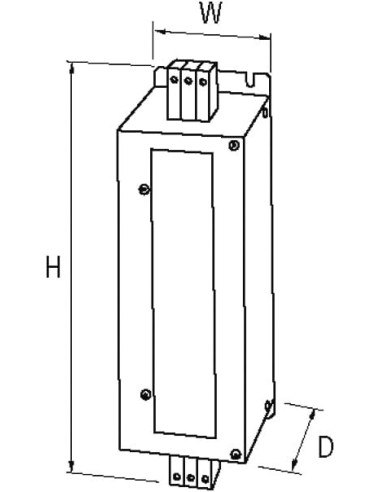

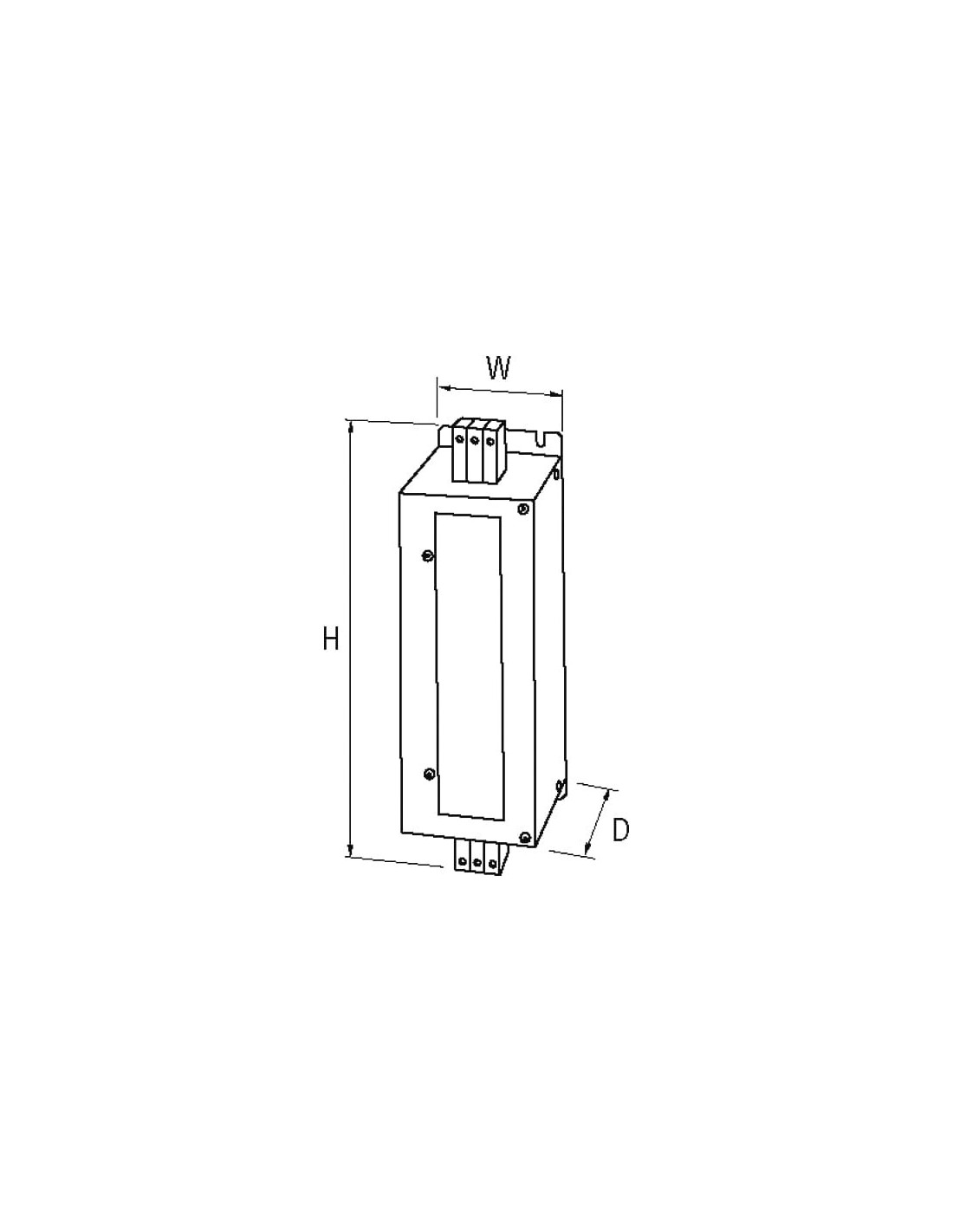

| Wysokość | 226 mm |
| Szerokość | 50 mm |
| Głębokość | 140 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1 |
| PIN 2 | L 2 |
| PIN 3 | L 3 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1' |
| PIN 2 | L 2' |
| PIN 3 | L 3' |
Filtr przeciwzakłóceniowy 3-fazowy, 2-stopniowy 16A – Optymalne tłumienie zakłóceń sieciowych
Filtr przeciwzakłóceniowy 3-fazowy, 2-stopniowy (kod produktu: 10552) to niezawodne rozwiązanie przeznaczone do ochrony instalacji elektrycznych przed zakłóceniami w zakresie częstotliwości 0,1–30 MHz. Urządzenie skutecznie tłumi zakłócenia przewodzone w sieciach zasilających, co wpływa na poprawę pracy urządzeń elektrycznych oraz zapewnia bezpieczeństwo użytkowania w warunkach przemysłowych.
Zastosowanie filtra przeciwzakłóceniowego 3-fazowego – Kluczowe korzyści
Filtr przeciwzakłóceniowy 10552 jest dedykowany do sieci trójfazowych TN-C, często spotykanych w zakładach przemysłowych, liniach produkcyjnych oraz systemach automatyki. Dzięki budowie dwustopniowej filtr zapewnia wyższą skuteczność tłumienia zakłóceń EMC, szczególnie przy zastosowaniu krótkich przewodów przyłączeniowych oraz solidnego podłączenia przewodu ochronnego PE.
- Ochrona urządzeń przed zakłóceniami elektromagnetycznymi
- Poprawa stabilności pracy falowników, sterowników PLC i automatyki przemysłowej
- Zapobieganie awariom wywołanym przez przepięcia i zakłócenia sieciowe
- Możliwość stosowania w aplikacjach o napięciu do 500 V AC
- Kompaktowe wymiary ułatwiające montaż w szafach sterowniczych
Budowa i sposób montażu – Filtr elektromagnetyczny do szafy sterowniczej

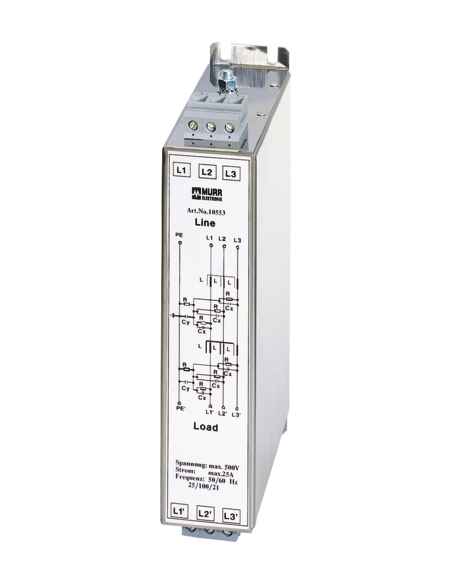

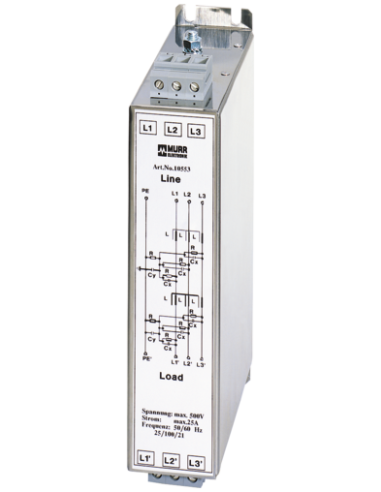

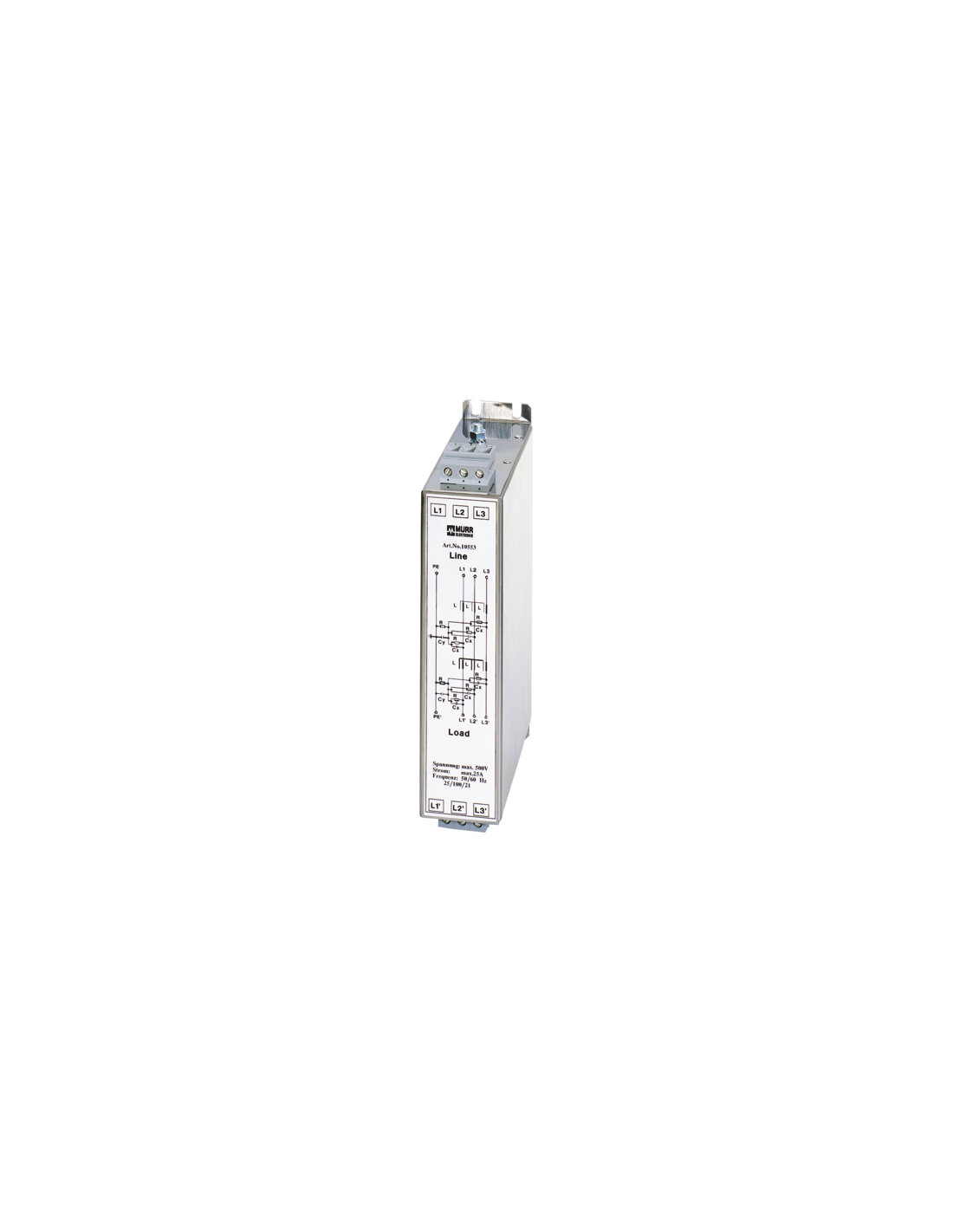

Obudowa metalowa zapewnia ekranowanie przed wyładowaniami zewnętrznymi oraz odporność na warunki przemysłowe. Filtr jest montowany przykręcanymi zaciskami, co zapewnia stabilność i niezawodność połączenia. Urządzenie wyposażone jest w zaciski śrubowe zarówno po stronie wejściowej, jak i wyjściowej.
Parametry montażowe:
- Wysokość: 226 mm
- Szerokość: 50 mm
- Głębokość: 140 mm
Filtr obsługuje przewody jednożyłowe i wielożyłowe o przekroju od 0,2 mm² do 10 mm², co ułatwia integrację z różnymi systemami instalacyjnymi.
Typowe obszary zastosowań filtra przeciwzakłóceniowego 16A
Filtr przeciwzakłóceniowy 2-stopniowy 3-fazowy doskonale sprawdza się w:
- Szafach sterowniczych urządzeń przemysłowych
- Systemach automatyki i robotyki
- Ochronie zasilania maszyn CNC, falowników i napędów
- Sercach systemów HVAC oraz dużych serwerowniach
- Instalacjach laboratoryjnych oraz testujących o wysokiej czułości elektromagnetycznej
Zaawansowana ochrona i skuteczne tłumienie zakłóceń
Filtr przeciwzakłóceniowy 16A 10552 gwarantuje wysoki poziom zabezpieczenia przed niepożądanymi zakłóceniami sieciowymi, co wydłuża żywotność i niezawodność urządzeń podłączonych do zasilania. Posiada certyfikaty zgodności, co pozwala na zastosowanie w zaawansowanych aplikacjach przemysłowych wymagających spełnienia rygorystycznych norm EMC.
