Prąd: 50 A
1-stopniowe
Krzywe tłumienia na życzenie.
3-fazowe i 1-/2-stopniowe filtry odkłócające MEF 3/1-3/2 stosuje się w zakresie 0.1...30 MHz do tłumienia zakłóceń działających na przewody sieciowe i zasilające. Nadają się do sieci TN-C. Najlepszą skuteczność filtrowania uzyskuje się z krótkimi przewodami przyłączeniowymi (zalecenie: przyłącze PE
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 10 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 600 V |
Dane elektryczne | Wejście
| Liczba faz wejścia | 3 |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 0,5 mm² |
| Przekrój przyłącza jednożyłowego maks. | 16 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,5 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 10 mm² |
| Numer AWG jednożyłowy min. | 20 |
| Numer AWG jednożyłowy maks. | 5 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 20 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 7 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 3,1 kV |
| Napięcie próbne izolacji L-N | 3,3 kV |

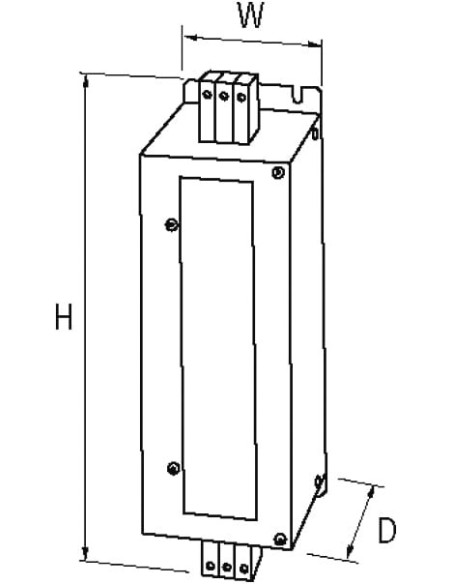

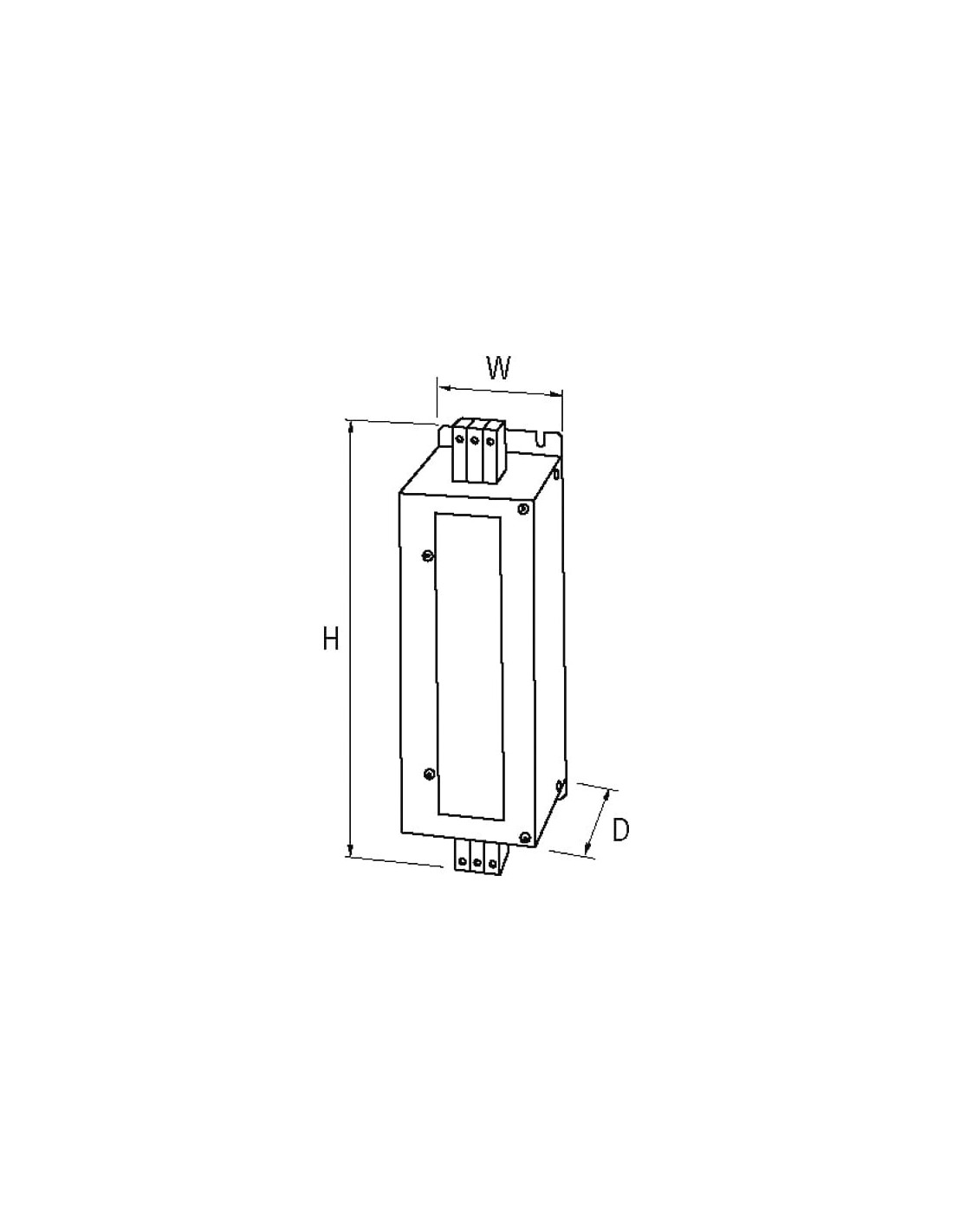

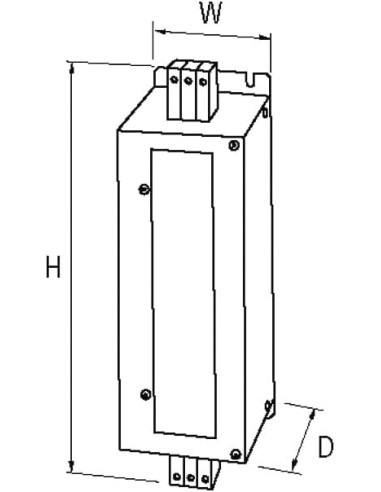

Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 250 mm |
| Szerokość | 90 mm |
| Głębokość | 100 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1 |
| PIN 2 | L 2 |
| PIN 3 | L 3 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 3 |
| PIN 1 | L 1' |
| PIN 2 | L 2' |
| PIN 3 | L 3' |
Filtr przeciwzakłóceniowy 3-fazowy 50A 3x600VAC – Efektywna ochrona instalacji elektrycznych
Filtr przeciwzakłóceniowy 3-fazowy, 1-poziomowy o prądzie znamionowym 50A i napięciu 3x600VAC to specjalistyczne rozwiązanie przeznaczone do tłumienia zakłóceń elektromagnetycznych w przemysłowych instalacjach elektrycznych. Urządzenie to znacząco podnosi bezpieczeństwo, stabilność oraz niezawodność pracy systemów zasilania, chroniąc wrażliwe urządzenia przed wpływem zakłóceń przewodzonych z sieci energetycznej.
Zastosowanie filtra przeciwzakłóceniowego 3-fazowego 50A
Filtry przeciwzakłóceniowe 3-fazowe są stosowane przede wszystkim w aplikacjach wymagających wysokiej jakości zasilania, takich jak:
- systemy automatyki przemysłowej
- sterowniki PLC i falowniki
- maszyny produkcyjne oraz obrabiarki CNC
- szafy sterownicze z urządzeniami wrażliwymi na zakłócenia EMC
- przemysł energetyczny oraz systemy zasilania awaryjnego (UPS)
Filtr doskonale nadaje się do pracy w sieciach TN-C i jest przystosowany do filtracji zakłóceń w zakresie 0,1...30 MHz.
Zalety stosowania filtrów przeciwzakłóceniowych w instalacjach 3-fazowych
Stosowanie filtrów przeciwzakłóceniowych przyczynia się do:
- Skutecznej eliminacji zakłóceń EMC – ochrona przed przenikaniem szumów i impulsów z sieci do urządzeń końcowych.
- Zapobiegania awariom – ochrona wrażliwych elementów automatyki i elektroniki przemysłowej.
- Stabilizacji pracy maszyn – poprawa żywotności oraz niezawodności systemów produkcyjnych.
- Spełnienia wymogów norm EMC – umożliwia zgodność z obowiązującymi standardami w zakresie kompatybilności elektromagnetycznej.
Wykorzystanie krótkich przewodów przyłączeniowych pozwala na osiągnięcie maksymalnej skuteczności tłumienia zakłóceń.
Budowa i instalacja filtra przeciwzakłóceniowego 3-fazowego

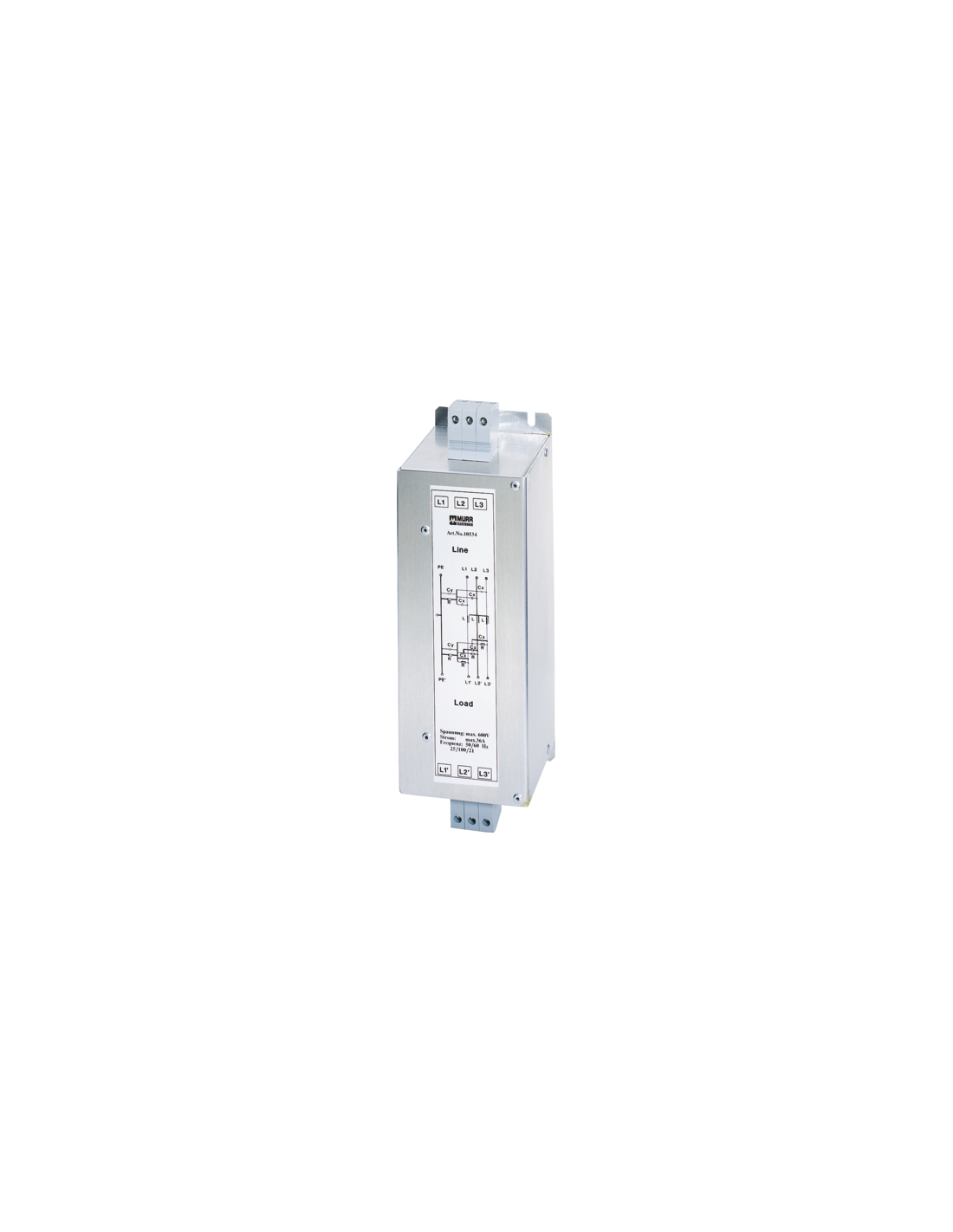

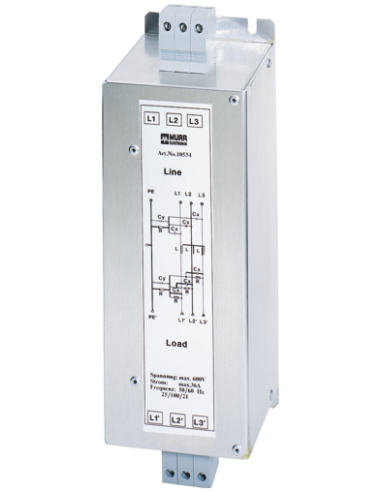

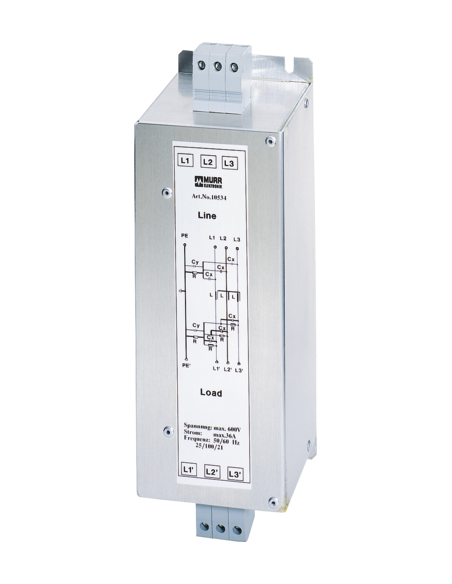

Obudowa filtra wykonana jest z metalu, co zapewnia wytrzymałość mechaniczną oraz skuteczne ekranowanie zakłóceń. Filtr posiada wyprowadzenia typu zaciski śrubowe SK, umożliwiające łatwy i pewny montaż przewodów o przekrojach dostosowanych do wymagań instalacyjnych.

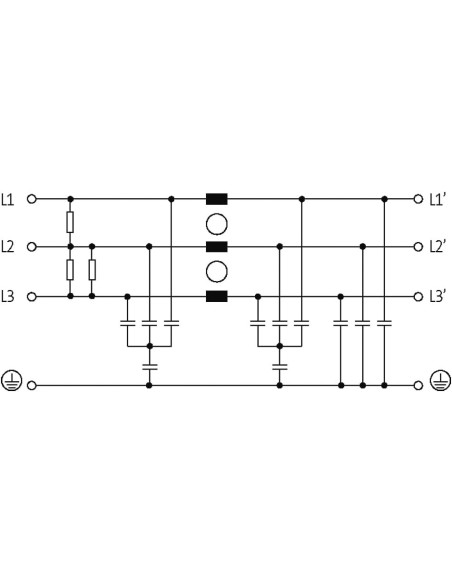

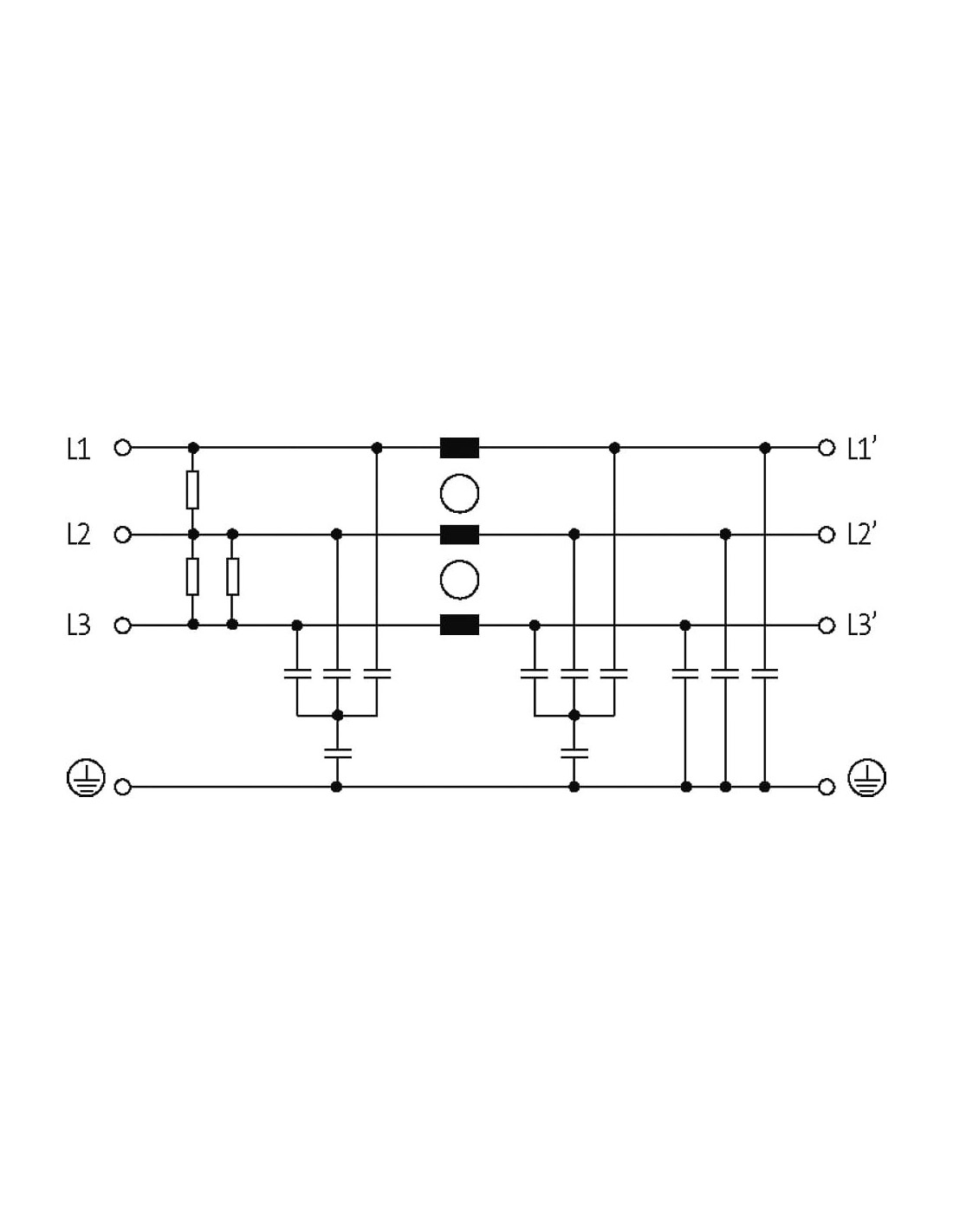

Konfiguracja zacisków obejmuje wejście (L1, L2, L3) oraz wyjście (L1’, L2’, L3’), a także przewody ochronne PE po obu stronach urządzenia. Konstrukcja umożliwia pewne mocowanie filtra poprzez przykręcenie w szafach rozdzielczych i sterowniczych.
Typowe zastosowania – filtr przeciwzakłóceniowy do szaf sterowniczych
Typowe obszary wykorzystania filtra przeciwzakłóceniowego 50A obejmują instalacje 3-fazowe z dużym obciążeniem prądowym, gdzie kluczowe jest zapewnienie eliminacji zakłóceń przewodzonych oraz poprawa jakości zasilania. Filtr sprawdzi się jako element ochronny w szafach sterowniczych, przemysłowych rozdzielniach zasilających oraz w aplikacjach wymagających zgodności z rygorystycznymi normami EMC – zarówno w nowych, jak i modernizowanych instalacjach.
Filtr 3-fazowy 50A jest uniwersalnym rozwiązaniem dla przedsiębiorstw przemysłowych, zapewniającym ochronę przed negatywnym wpływem zakłóceń na liniach zasilających, co bezpośrednio przekłada się na zwiększenie niezawodności i efektywności instalacji elektrycznych.
