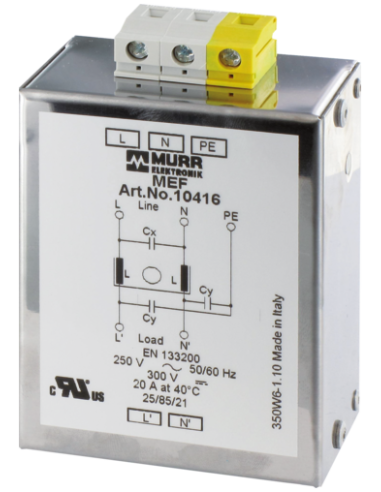

Prąd: 10 A
zatrzaskowy
do zastosowań uniwersalnych
Krzywe tłumienia na życzenie.
Dane techniczne | Dane elektryczne
| Prąd upływowy maks. | 5 mA @ 250 V AC, 50 Hz |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 300 V |
Dane elektryczne | Wyjście
| Prąd przeciążeniowy | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× na godzinę) |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego min. | 0,2 mm² |
| Przekrój przyłącza jednożyłowego maks. | 6 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,2 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 4 mm² |
| Numer AWG jednożyłowy min. | 24 |
| Numer AWG jednożyłowy maks. | 9 |
| Numer AWG wielożyłowy/drobnożyłowy min. | 24 |
| Numer AWG wielożyłowy/drobnożyłowy maks. | 11 |
Ochrona urządzenia | Elektryczna
| Duration insulation test voltage | 2 s |
| Napięcie próbne izolacji L-L | 2,1 kV |
| Napięcie próbne izolacji L-N | 2,7 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

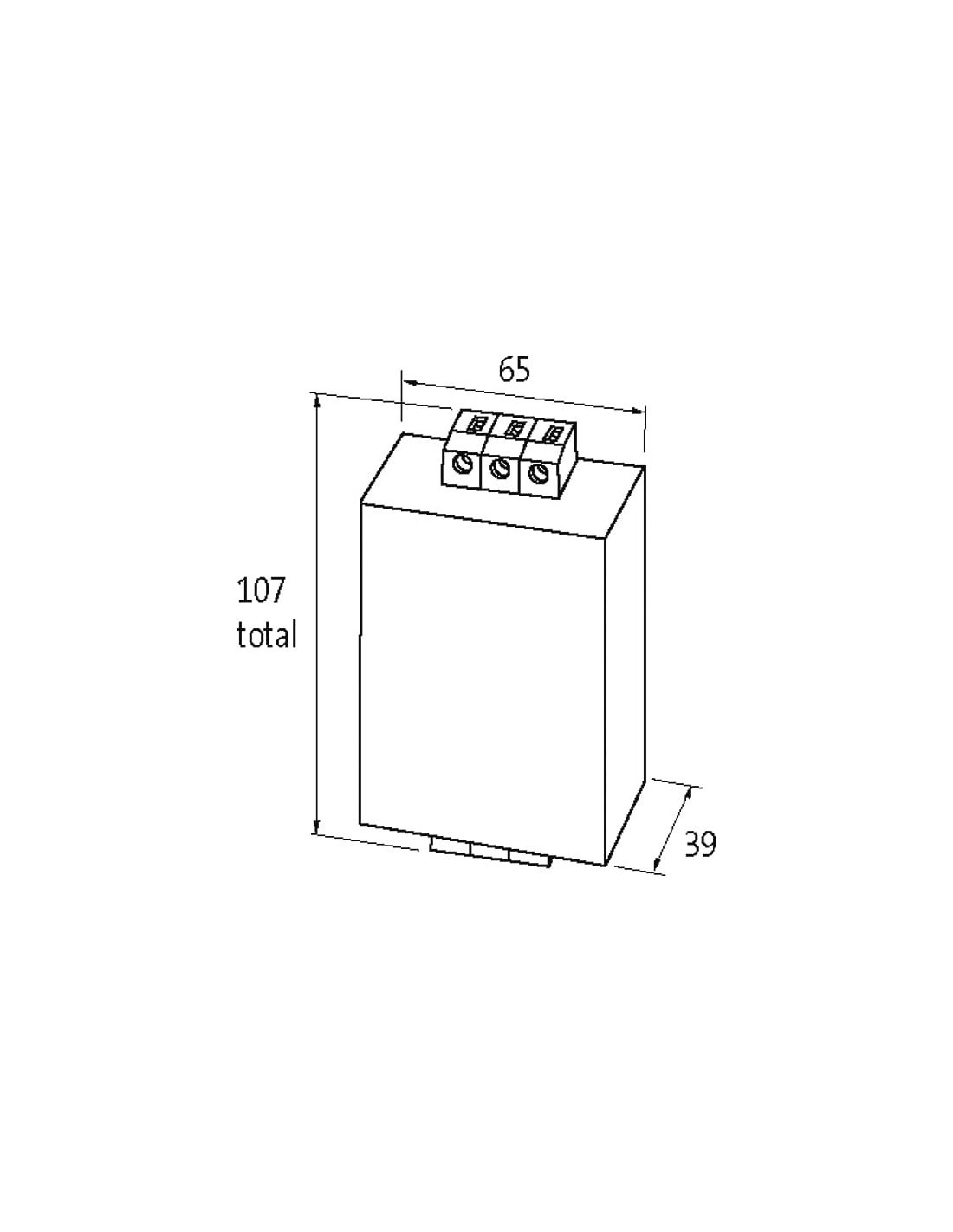

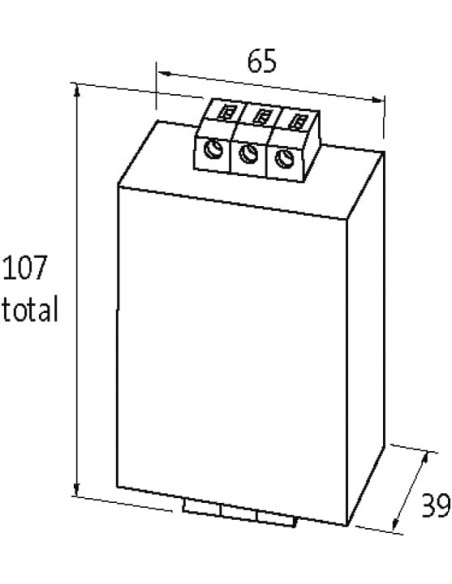

| Wysokość | 107 mm |
| Szerokość | 56 mm |
| Głębokość | 39 mm |
Warunki otoczenia | Klimatyczne
| Kategoria klimatyczna (EN IEC 60068-1) | 25/085/21 |

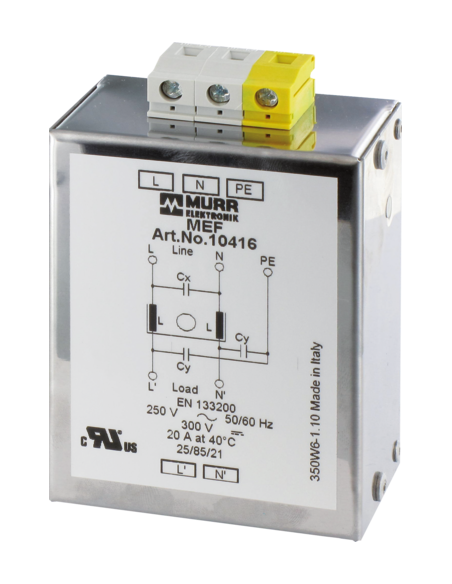

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Kolor uchwytu stykowego | żółty |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 2 |

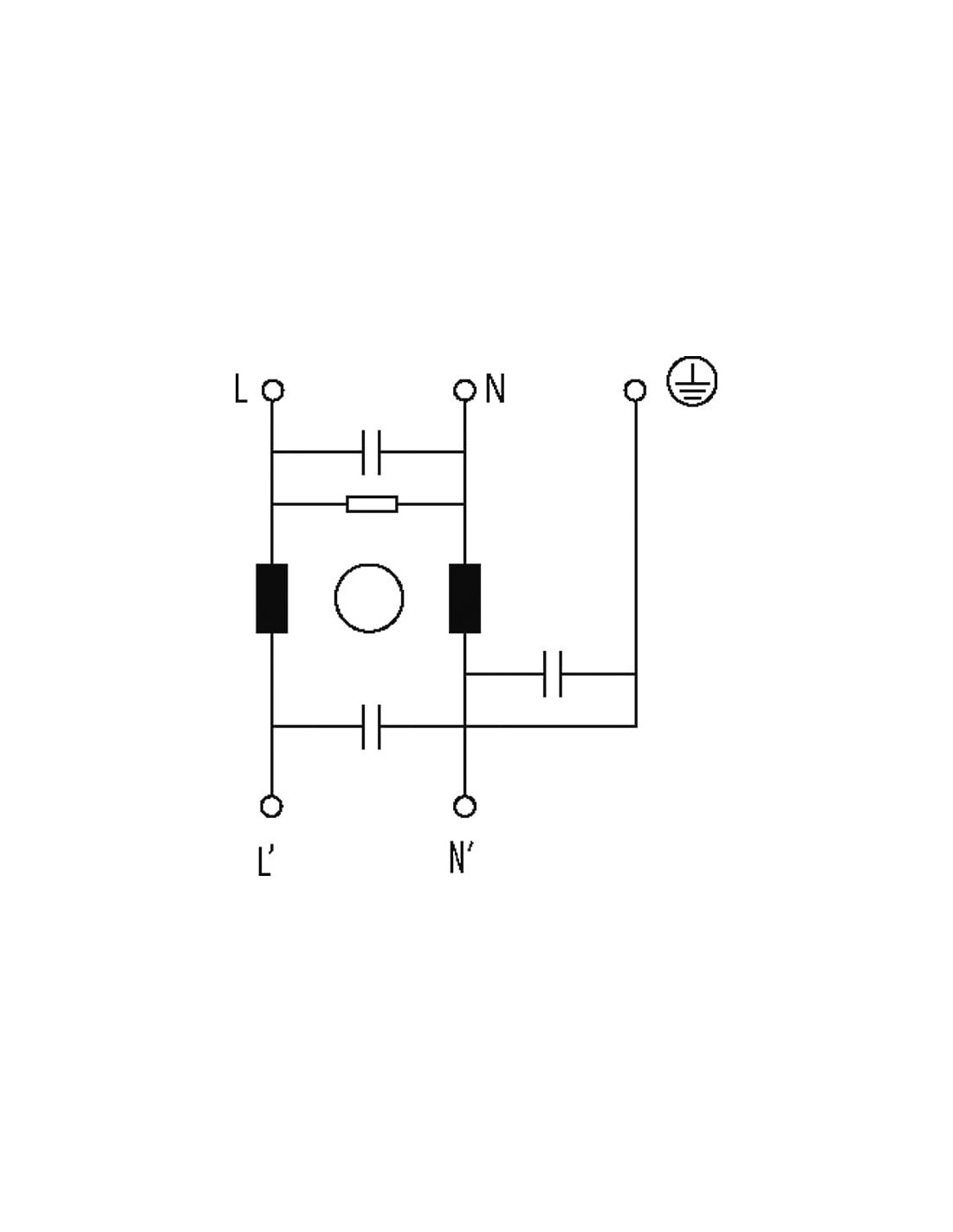

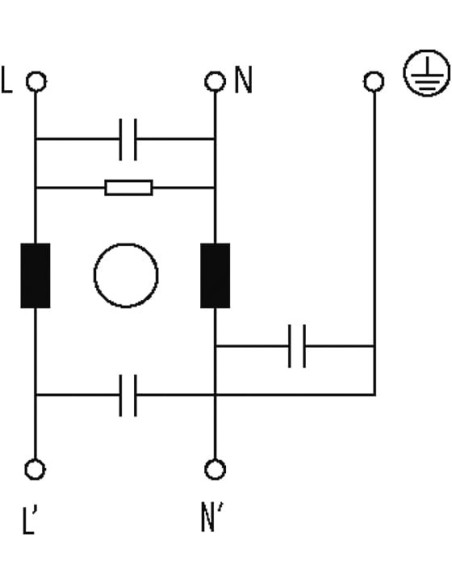

| PIN 1 | L |
| PIN 2 | N |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 2 |
| PIN 1 | L' |
| PIN 2 | N' |
