Dostępny
Typ A (18 mm) dla wyłączników ciśnieniowych
0...230 V AC/DC
bez komponentów
metryczny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M16 x 1.5 |
Instalowanie | Układ pinów
| Liczba biegunów | 3 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 5 mm |
| Obszar zaciskowy maks. | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Wtyczka zaworowa typu A 18mm, śrubowa, zaciski śrubowe 7000-29401-0000000 – uniwersalne rozwiązanie do wyłączników ciśnieniowych
Wtyczka zaworowa typu A 18mm (kod produktu: 7000-29401-0000000) została zaprojektowana specjalnie do stosowania z wyłącznikami ciśnieniowymi w środowiskach przemysłowych, gdzie wymagana jest niezawodność oraz odporność na czynniki zewnętrzne.
Zalety i możliwości zastosowania wtyczki zaworowej typu A 18mm
Uniwersalne zastosowanie sprawia, że produkt doskonale sprawdzi się w automatyce przemysłowej, instalacjach hydraulicznych i pneumatycznych, a także w maszynach produkcyjnych, wszędzie tam, gdzie niezbędna jest szybka i pewna wymiana elementów elektronicznych.
- Szerokie spektrum napięć pracy: AC/DC od 0 do 230 V – kompatybilność z większością układów automatyki.
- Wysoka odporność mechaniczna: Obudowa wykonana z wysokiej jakości tworzywa sztucznego, odpornego na działanie chemikaliów i olejów.
- Stopień ochrony IP65 – zapewnia skuteczną ochronę przed pyłem i strumieniami wody z dowolnego kierunku, co gwarantuje bezawaryjną pracę nawet w trudnych warunkach przemysłowych.
- Prosta i szybka instalacja – montaż poprzez włożenie i przykręcenie; śrubowe zaciski ułatwiają podłączanie przewodów.
Kluczowe cechy budowy i instalacji
- Zaciski śrubowe o maksymalnym przekroju przyłącza do 1,5 mm² oraz obszarze zaciskowym 5–10 mm – zapewniają solidne połączenie elektryczne.
- Prąd roboczy do 10 A pozwala na obsługę urządzeń o większym poborze mocy.
- Moment dokręcający 0,4 Nm oraz gwint montażowy M16 x 1,5 – wygoda montażu w różnych aplikacjach.
- Liczba biegunów: 3 + PE – zgodność z uniwersalnym układem połączeń w automatyce przemysłowej.
- Śruba mocująca M3 dla stabilnego zamocowania w aplikacji.
- Zakres temperatury pracy: od -20°C do +60°C – przystosowana do pracy w szerokim zakresie warunków środowiskowych.
Typowe zastosowanie wtyczki zaworowej typu A
Wtyczka zaworowa typu A wykorzystywana jest najczęściej w systemach automatyki przemysłowej do podłączania wyłączników ciśnieniowych, elektrozaworów, przetworników oraz innych urządzeń wymagających szybkiego i pewnego połączenia elektrycznego. Produkt jest chętnie wybierany do maszyn produkcyjnych, linii montażowych, systemów hydraulicznych oraz aplikacji, gdzie konieczna jest łatwość serwisowania i wysoka odporność na warunki pracy.
Bezpieczeństwo i trwałość w zastosowaniach przemysłowych
Wysoki stopień ochrony IP65 oraz zastosowane materiały gwarantują, że połączenie elektryczne będzie chronione przed kurzem, wilgocią oraz działaniem agresywnych mediów przemysłowych (zaleca się każdorazową weryfikację odporności materiałów dla specyficznych aplikacji). Wskazówki montażowe obejmują stosowanie zabezpieczenia przed obciążeniami mechanicznymi oraz unikanie zbyt ciasnego zginania przewodów, aby nie obniżyć klasy szczelności.

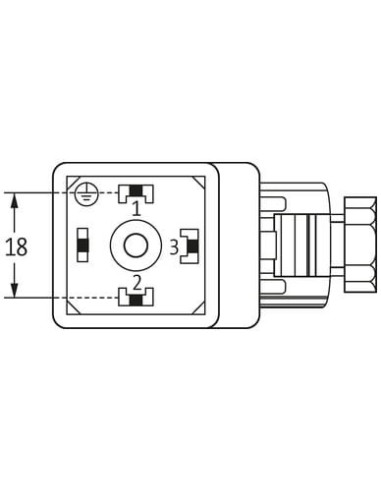

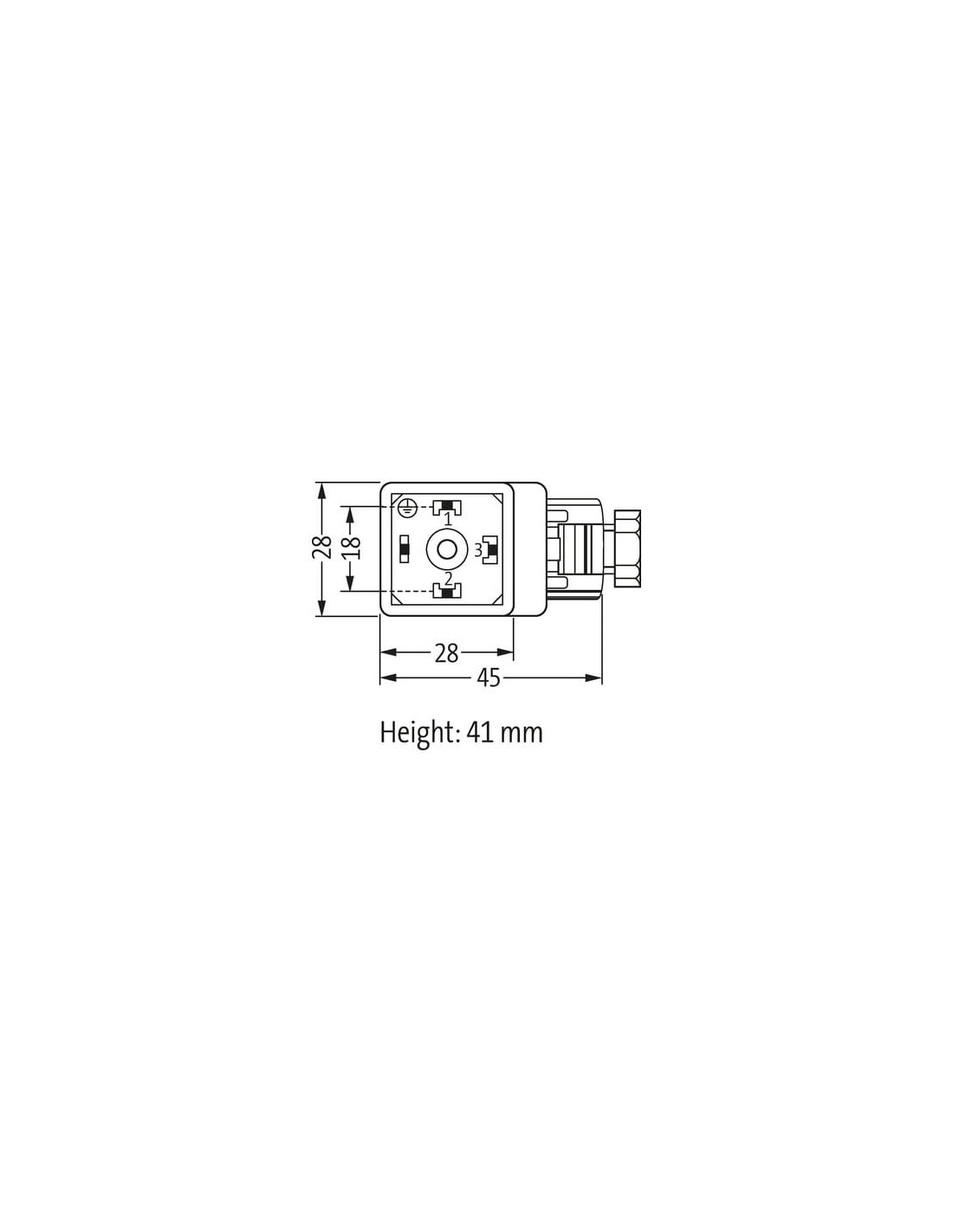

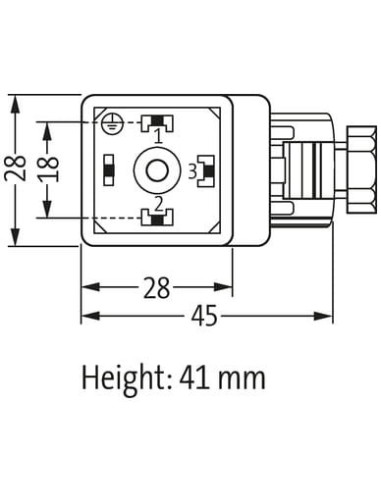

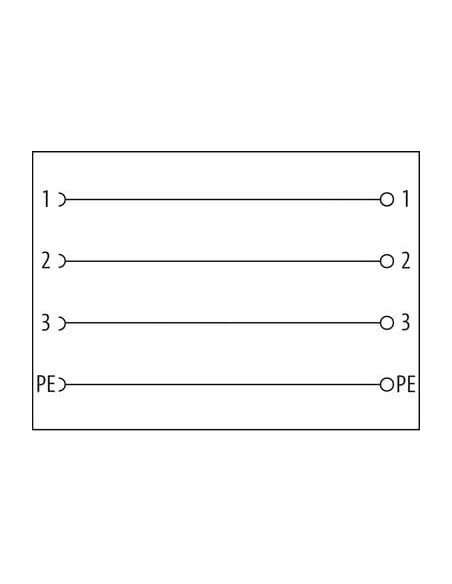

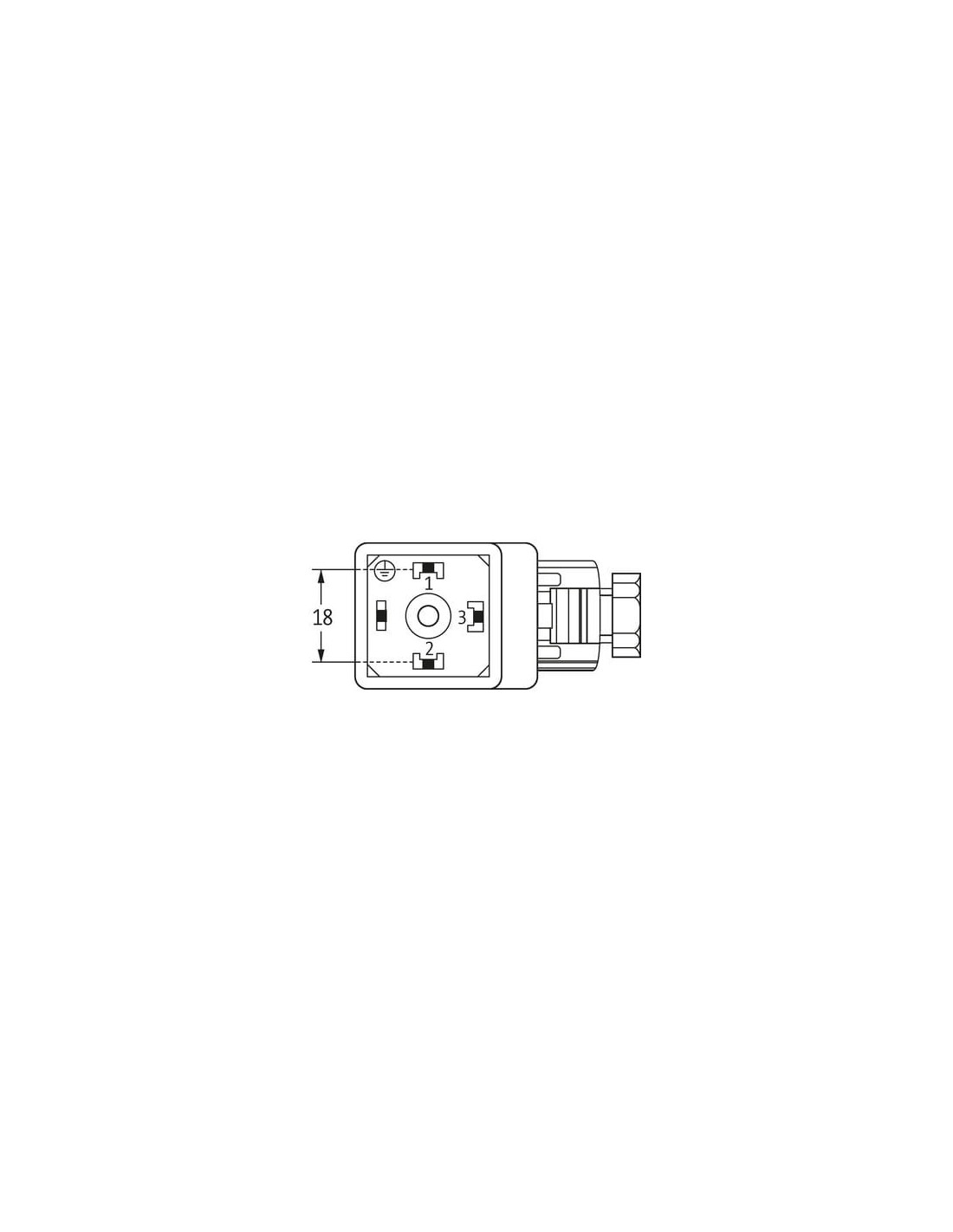

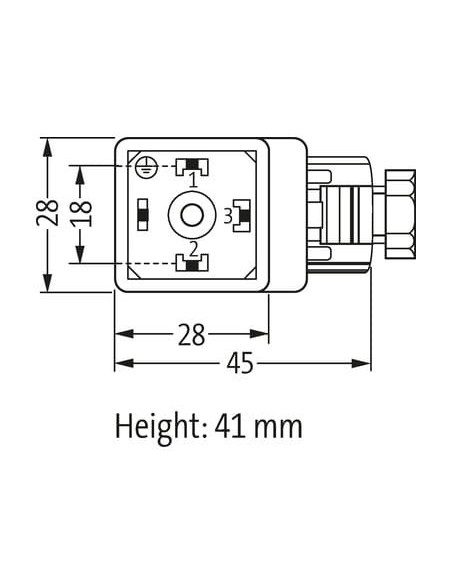

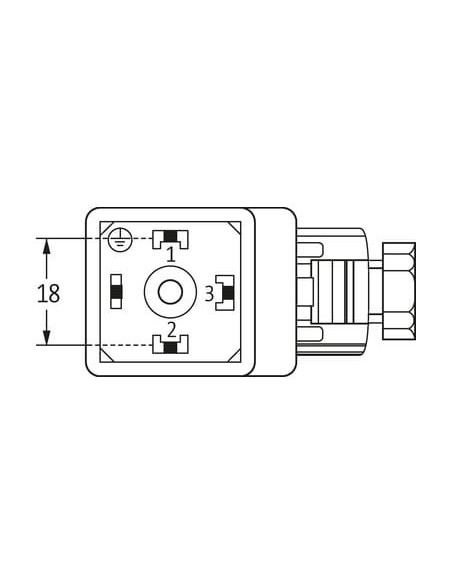

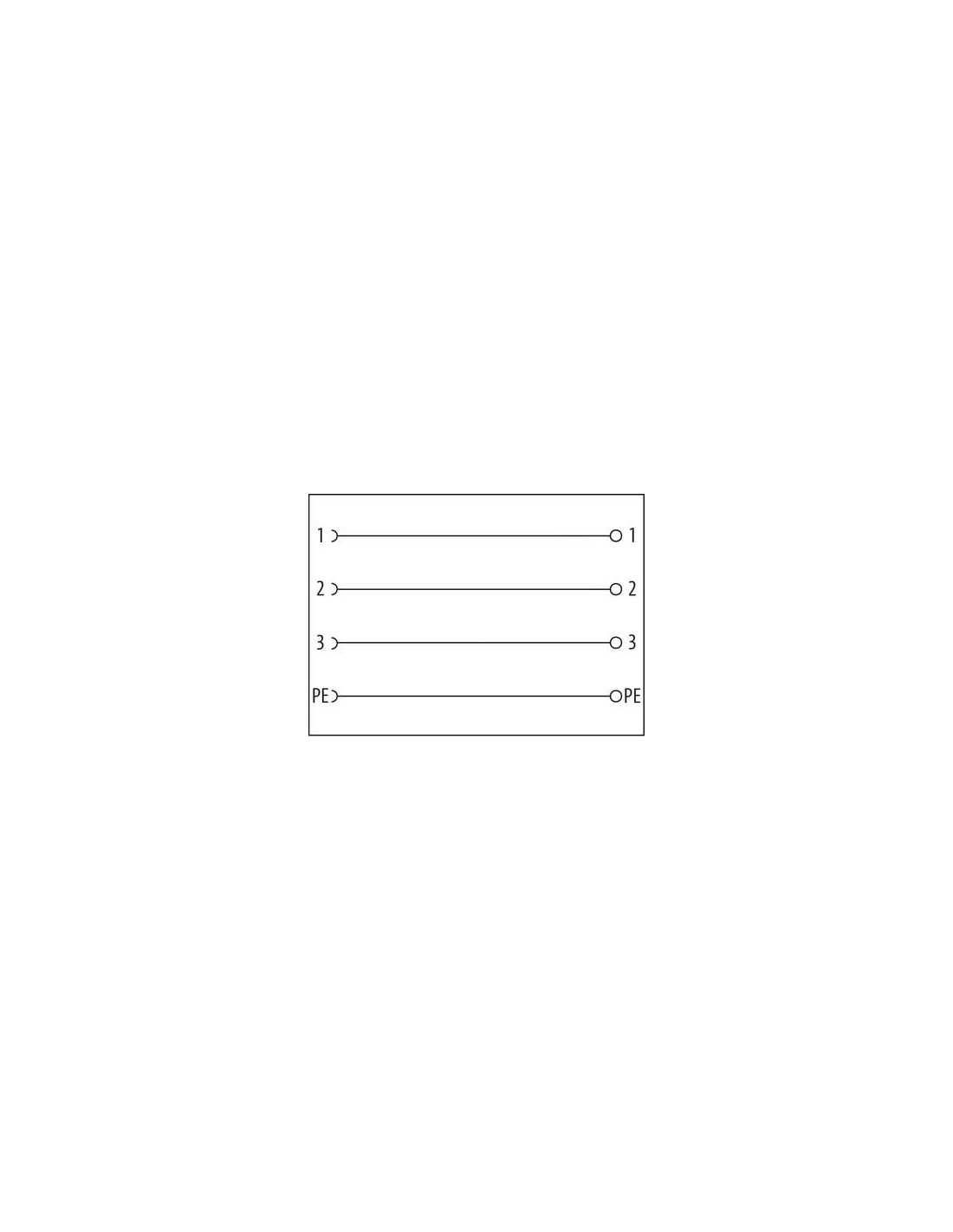

Wymiary i schemat połączeń – wygoda integracji
Zwarta konstrukcja (18 x 28 x 41 mm) ułatwia instalację w ograniczonych przestrzeniach. Wyraźne oznaczenia na obudowie oraz czytelny schemat połączeń umożliwiają pewny i szybki montaż.
Wtyczka zaworowa typu A 18mm, śrubowa to sprawdzony wybór do nowoczesnych i wymagających aplikacji przemysłowych.
