Typ A (18 mm)
24...230 V AC/DC
Dioda LED i prostownik mostkowy
PG9
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 24 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 24 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 1 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane montażowe
| Typ montażu | PG9 |
| Obszar zaciskowy min. | 5 mm |
| Obszar zaciskowy maks. | 9,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

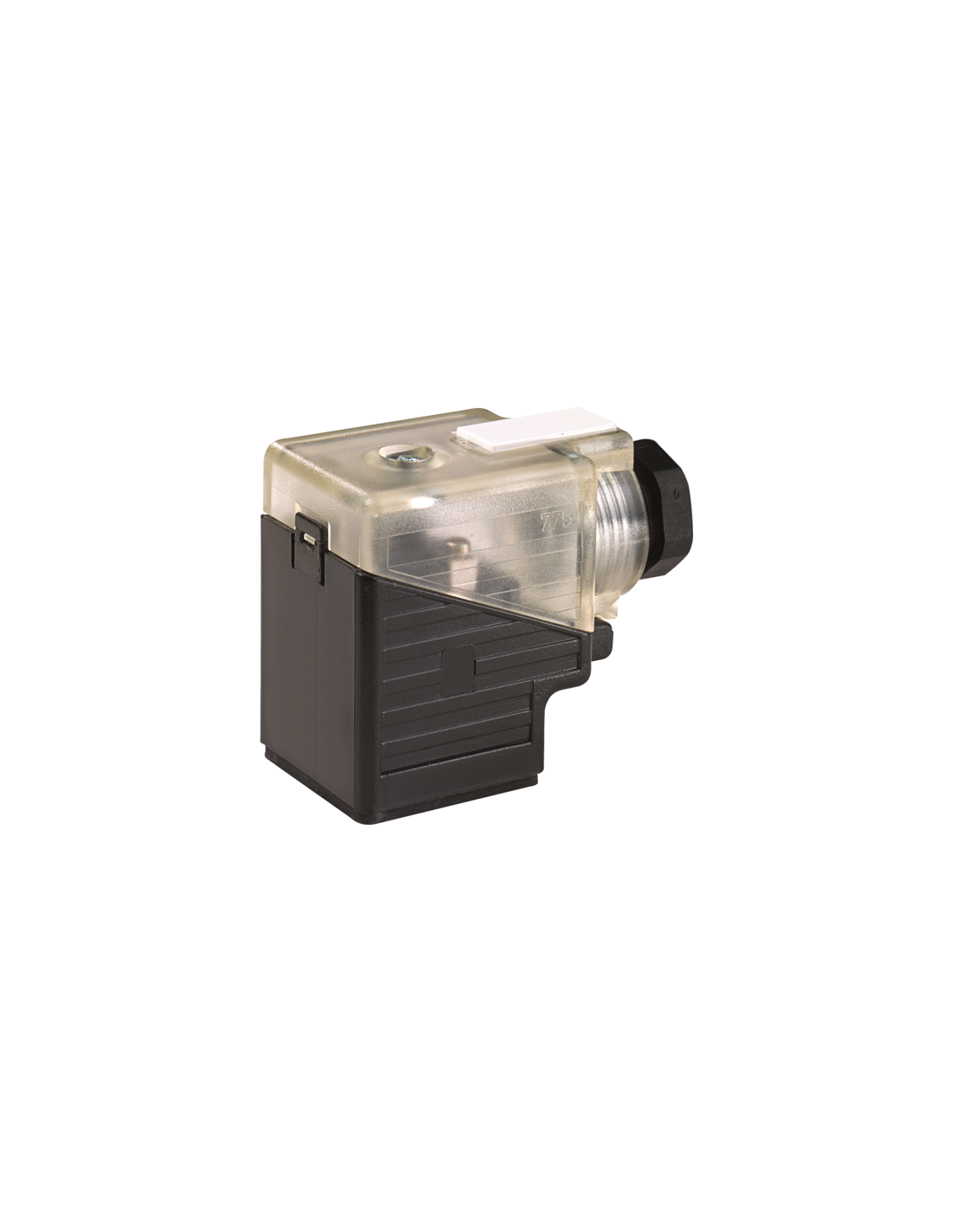

Wtyczka zaworowa typu A 18mm 24-230V AC/DC z mostkiem prostownikowym – kod 7000-29541-0000000
Wtyczka zaworowa typu A, o rozmiarze 18 mm, przystosowana do zasilania w szerokim zakresie napięcia 24–230V AC/DC, jest dedykowana do zastosowań przemysłowych, automatyki, hydrauliki siłowej oraz pneumatyki. Wyposażona w mostek prostownikowy oraz wskaźnik LED, zapewnia niezawodną i czytelną sygnalizację stanu pracy.
Wszechstronne zastosowanie w trudnych warunkach
Produkt sprawdzi się w wielu środowiskach pracy – zarówno w aplikacjach wymagających odporności chemicznej oraz na oleje, jak i w instalacjach, gdzie kluczowe znaczenie ma szczelność oraz ochrona urządzenia. Stopień ochrony IP65 chroni przed kurzem i strumieniami wody, a wytrzymała konstrukcja gwarantuje długą żywotność nawet w wymagających warunkach przemysłowych.
Budowa i funkcjonalność wtyczki zaworowej typu A 18mm

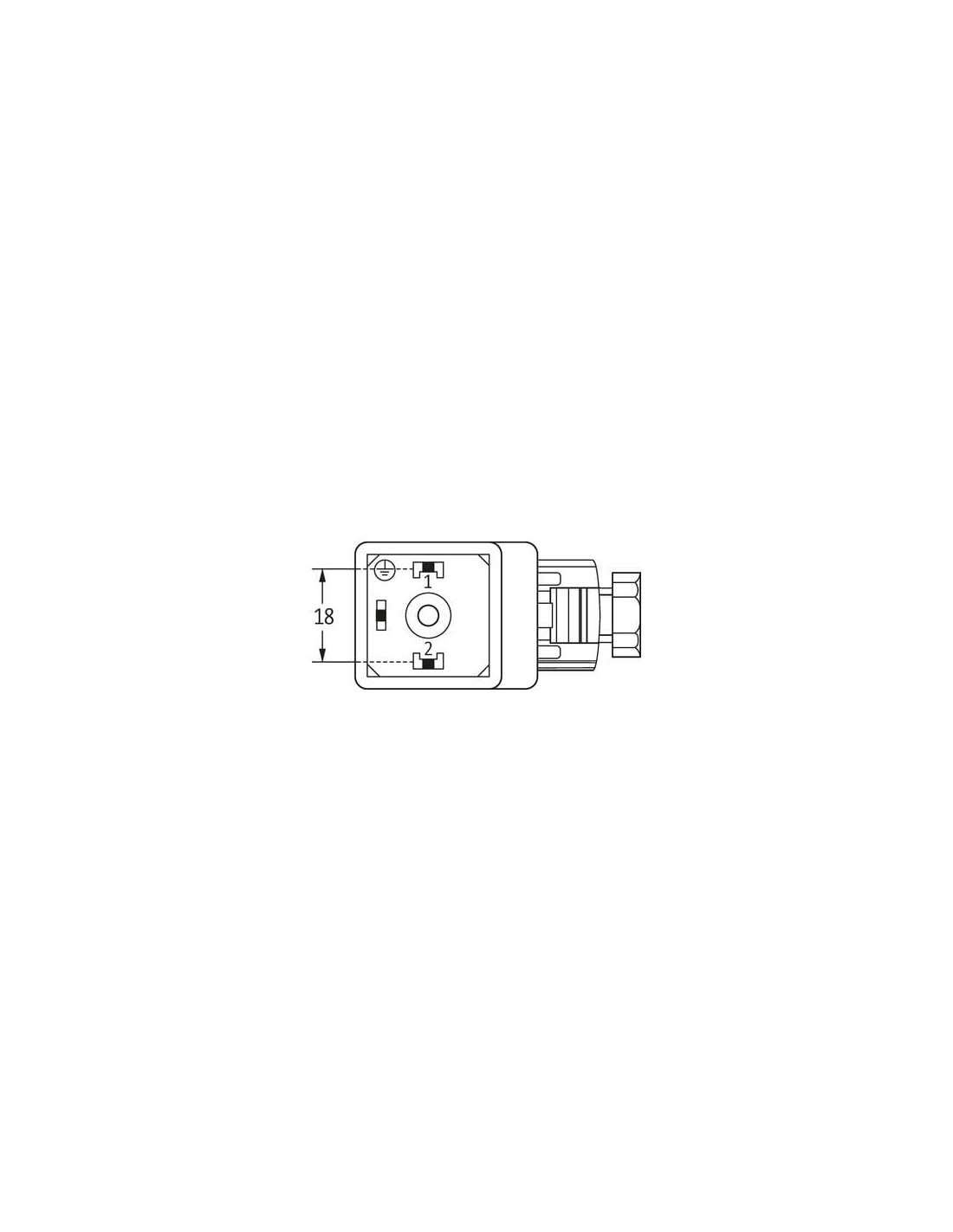

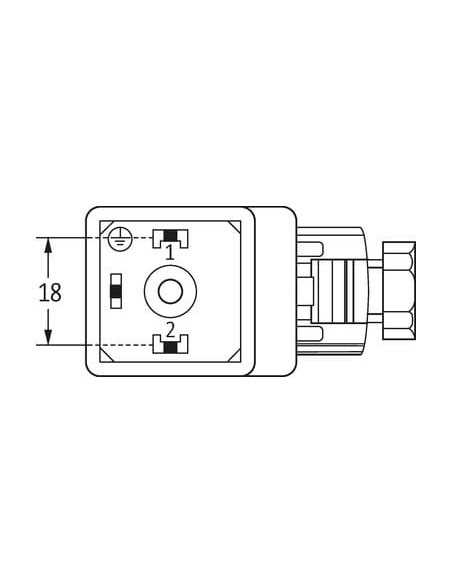

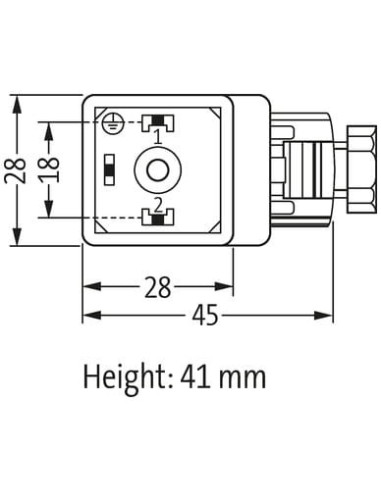

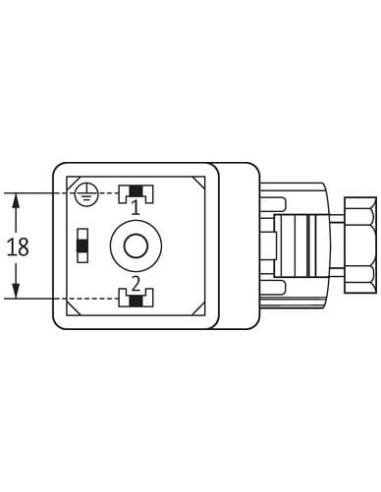

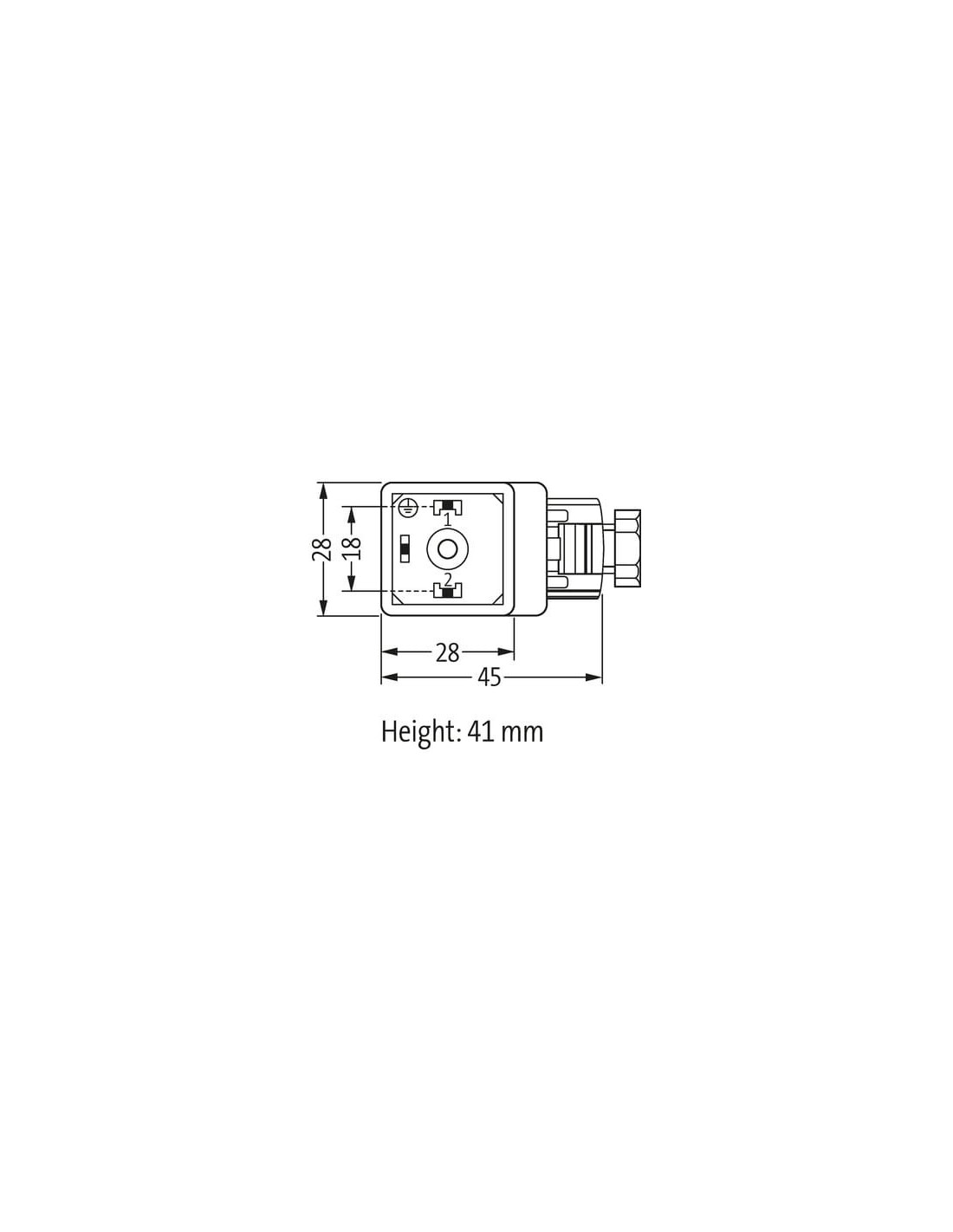

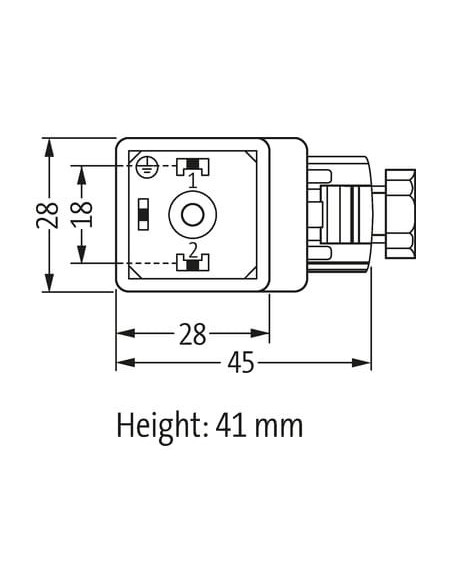

- Kompaktowe wymiary – szerokość 28 mm, wysokość 41 mm, głębokość 45 mm
- Liczba biegunów: 2 + PE – ułatwia bezpieczne połączenie zasilania oraz ochronę urządzenia
- Wytrzymała obudowa z tworzywa sztucznego, odporna na działanie chemikaliów i olejów
- Gwint PG9 – szybki i pewny montaż w typowych instalacjach elektromagnetycznych

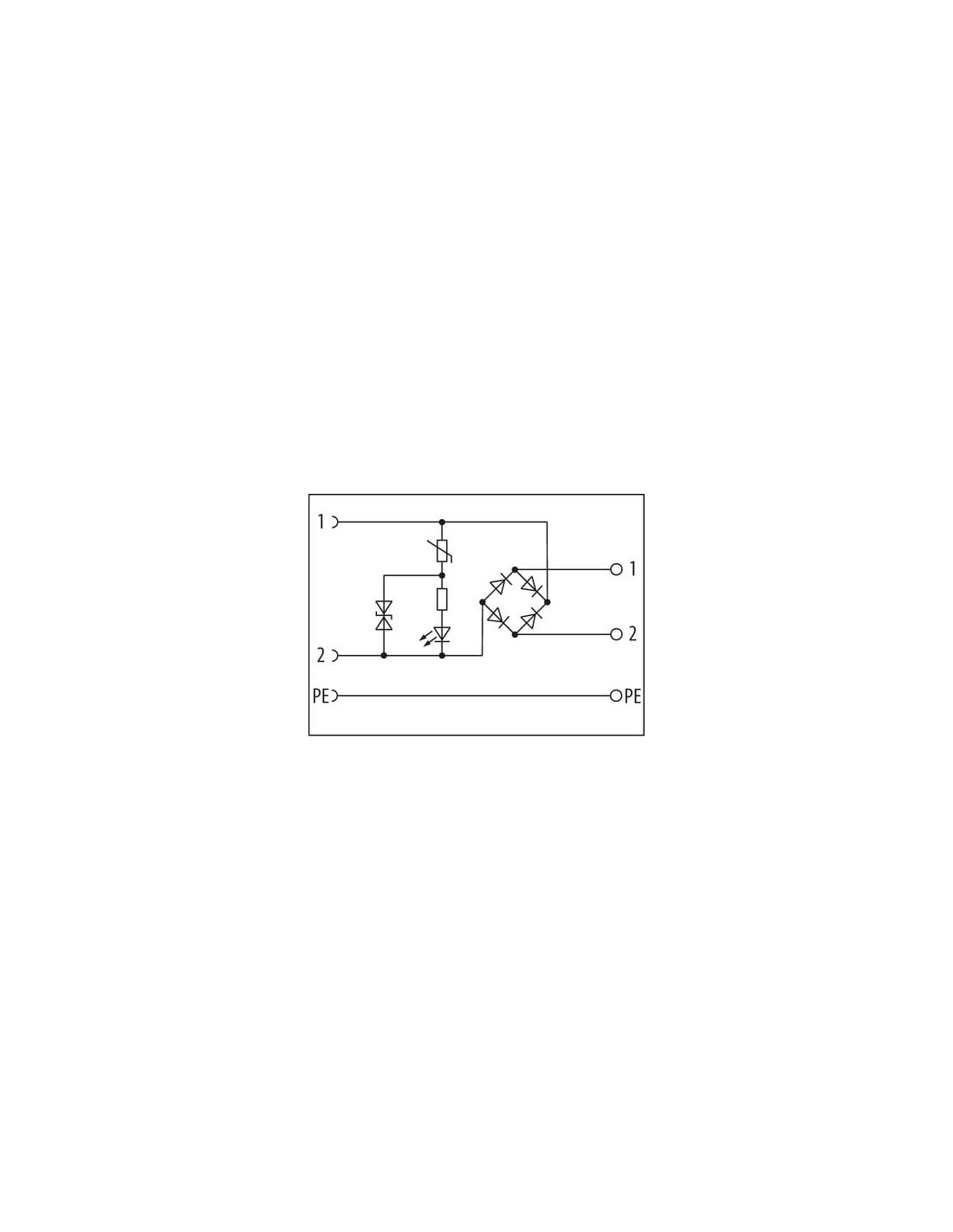

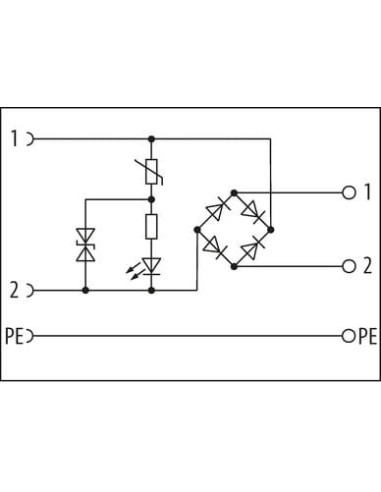

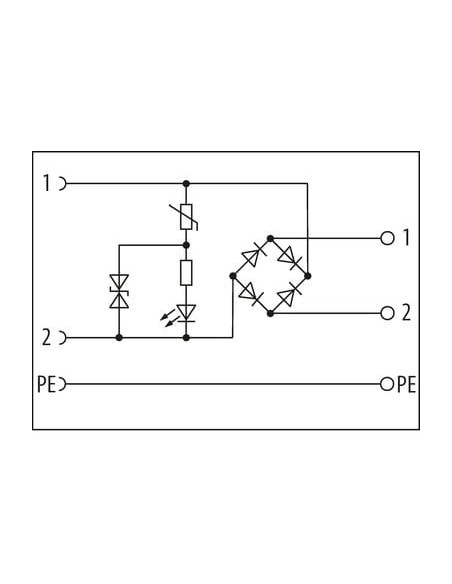

- Mostek prostownikowy – umożliwia bezpośrednie podłączenie zarówno napięcia przemiennego, jak i stałego
- Wskaźnik stanu LED (żółty) – szybka i czytelna diagnostyka prawidłowej pracy
Zalety i zastosowania wtyczki zaworowej 7000-29541-0000000
- Uniwersalność napięcia zasilania – szeroki zakres (24-230 V AC/DC) pozwala używać produktu w wielu krajach i systemach zasilania
- Bezpieczna eksploatacja dzięki wysokiemu stopniowi ochrony IP65 oraz odporności na zabrudzenia (stopień zanieczyszczenia 2)
- Maksymalny prąd pracy 1A umożliwia stosowanie w typowych aplikacjach elektromagnetycznych
- Prosta instalacja i pewność montażu – zastosowanie śruby z gwintem M3 oraz opcja zabezpieczenia mechanicznego (np. opaską zaciskową)
- Możliwość zastosowania w szerokim zakresie temperatur: od -20°C do +60°C
Wtyczka zaworowa typu A 18mm to niezawodne rozwiązanie do podłączania elektrozaworów, czujników oraz urządzeń wykonawczych w przemyśle maszynowym, liniach produkcyjnych, urządzeniach automatyki oraz w systemach automatycznego sterowania. Wyposażenie w mostek prostownikowy umożliwia uniwersalne zastosowanie bez konieczności stosowania dodatkowych elementów konwertujących sygnał. Wskaźnik LED usprawnia diagnostykę podczas serwisu i rozruchu instalacji.
Bezpieczeństwo i wytrzymałość w każdej aplikacji
Ochrona urządzenia zapewniona jest przez zgodność z normami EN IEC 60529 oraz IEC 60664-1, a konstrukcja spełnia wymogi dotyczące pików napięciowych do 4 kV, co czyni produkt bezpiecznym dla instalacji przemysłowych.
