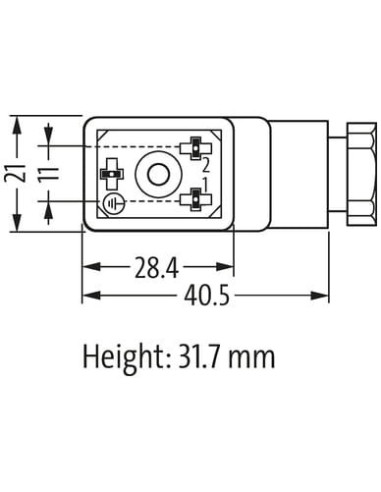

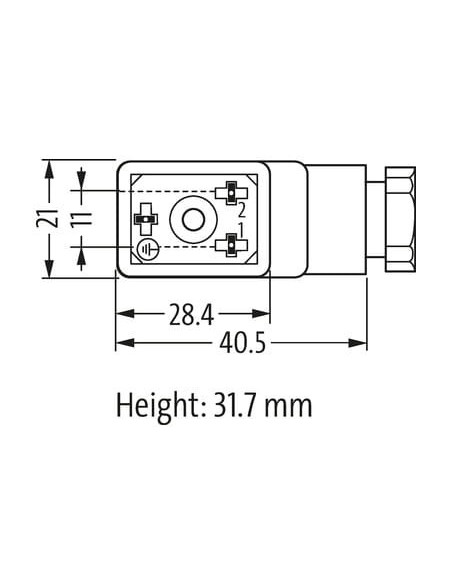

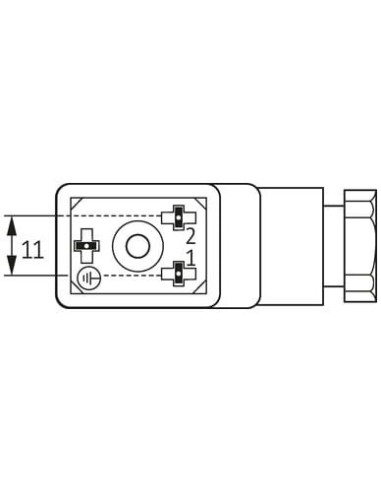

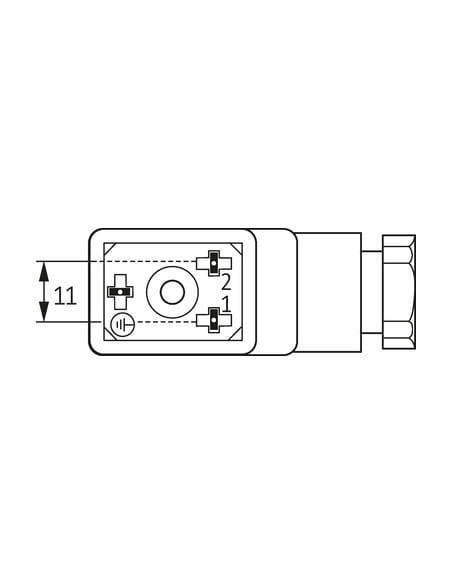

Typ BI (11 mm)
24 V AC/DC ±15%
LED i VDR
metryczny
samozłączne
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 20,4 V |
| Napięcie robocze AC maks. | 26,4 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 20,4 V |
| Napięcie robocze DC maks. | 26,4 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M16 x 1.5 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |

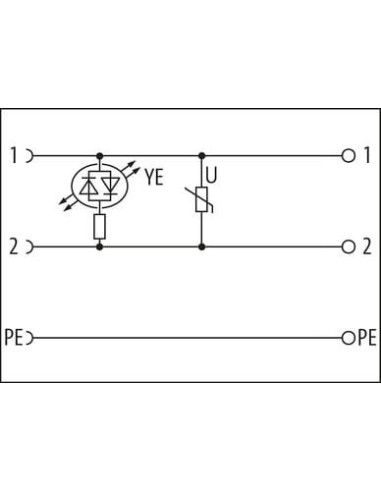

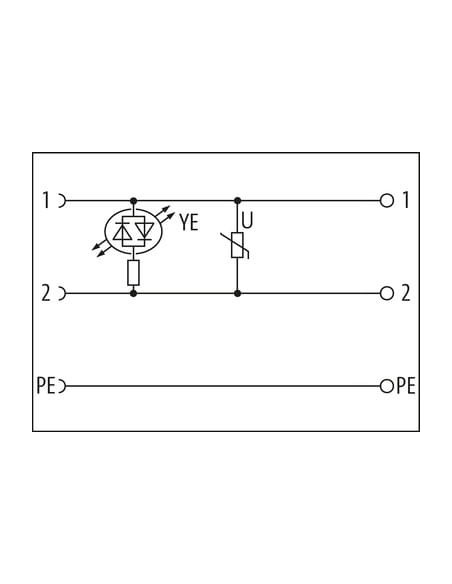

| Dodatkowy obwód | Varistor |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | nieprzezroczysty |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

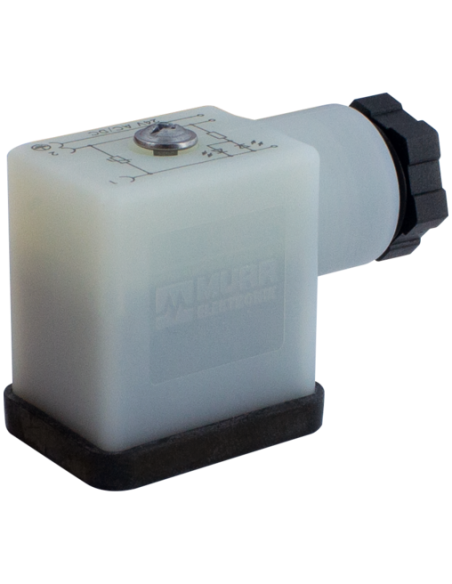

Wtyczka zaworowa SVS Eco typ BI 11mm 7000-29805-0000000 – niezawodne i trwałe połączenie dla elektrozaworów
Wtyczka zaworowa SVS Eco typ BI 11mm, o kodzie produktu 7000-29805-0000000, to wysokiej jakości rozwiązanie dedykowane do zasilania i łączenia siłowników oraz elektrozaworów w instalacjach przemysłowych. Złącze metryczne wykonane z odpornych materiałów sprawdza się wszędzie tam, gdzie liczy się niezawodność pracy i odporność na czynniki zewnętrzne.
Najważniejsze zalety – wtyczka zaworowa do automatyki przemysłowej
- Standard montażu BI 11 mm – kompatybilność z wieloma elektrozaworami oraz urządzeniami automatyki.
- Wysoka odporność chemiczna i na oleje – obudowa z tworzywa PA gwarantuje trwałość nawet w trudnych warunkach przemysłowych.
- Podwyższona szczelność IP65 (przy prawidłowym montażu) – ochrona przed pyłem i strumieniami wody.
- Wbudowana dioda LED (wskaźnik stanu) w kolorze żółtym – łatwa kontrola pracy zaworu.
- Dodatkowy varystor – ochrona przed przepięciami w instalacji.
- Prosty i szybki montaż dzięki samozłącznemu zatrzaskowi oraz śrubom M3.
Typowe zastosowania wtyczki zaworowej SVS Eco BI 11mm
- Automatyka przemysłowa – łączenie i sterowanie zaworami elektromagnetycznymi.
- Hydraulika i pneumatyka – pewne połączenia sygnałowe w rozbudowanych układach siłowników.
- Maszyny produkcyjne – zabezpieczenie elektroniki przed zanieczyszczeniami i wilgocią.
- Stacje uzdatniania wody, przemysł spożywczy, motoryzacja – odporność na agresywne środowiska oraz oleje.
Parametry użytkowe – praktyczne informacje
Wtyczka przeznaczona jest do pracy z napięciem 24 V AC/DC ±15%. Dzięki możliwości obsługi bardzo szerokiego zakresu temperatur (od -40°C do +90°C) znajduje zastosowanie w różnorodnych warunkach klimatycznych. Zastosowanie varystora zapewnia skuteczną ochronę przed przepięciami generowanymi przez zawory. Stopień ochrony IP65* gwarantuje długotrwałą i bezproblemową eksploatację nawet w niekorzystnych warunkach przemysłowych.
*Przy założeniu właściwego montażu i uszczelnienia.
Budowa i bezpieczeństwo – wtyczka BI 11mm SVS Eco
- Układ pinów 2+PE (dwa bieguny oraz przewód ochronny PE) – standardowe rozwiązanie dla elektrozaworów oraz siłowników.
- Nieprzezroczysta obudowa z PA oraz uszczelka z NBR – bezpieczeństwo użytkowania i odporność na media agresywne.
- Śruby mocujące M3, zacisk kabli o średnicy 6-8 mm – szybka i pewna instalacja.
Wskazówki montażowe – trwałość połączeń elektrycznych
Podczas instalacji zaleca się stosowanie zabezpieczeń przed narażeniem na uszkodzenia mechaniczne (np. opaski kablowe). Bieguny złącza są wyraźnie oznaczone, co minimalizuje ryzyko pomyłki podczas podłączania. Należy również przestrzegać dopuszczalnych promieni gięcia przewodów, aby zachować pełną szczelność zgodną z IP65.
Wtyczka zaworowa SVS Eco typ BI 11mm to sprawdzony wybór dla wszystkich, którzy oczekują prostoty montażu, niezawodności działania oraz wysokiego poziomu ochrony w środowisku przemysłowym.
