Typ A (18 mm)
24 V AC/DC ±25%
LED i RC
metryczny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Wtyczka zaworowa typ A 18mm z diodą LED i układem RC – doskonały wybór do aplikacji przemysłowych
Wtyczka zaworowa typ A 18mm, śrubowa, LED+RC, zaciski śrubowe (kod produktu: 7000-29041-0000000) dedykowana jest do profesjonalnych instalacji przemysłowych, gdzie wymagana jest niezawodność połączenia oraz szybka diagnostyka stanu zasilania. Zastosowanie zintegrowanej diody LED (kolor żółty) oraz układu RC umożliwia łatwe monitorowanie pracy urządzenia, co znacząco przyspiesza serwis oraz minimalizuje ryzyko przestojów.
Zastosowania wtyczki zaworowej typ A 18mm
Wtyczka typ A 18mm sprawdza się w instalacjach automatyki, maszynach przemysłowych oraz w układach pneumatycznych i hydraulicznych. Jest często wykorzystywana do przyłączania cewek elektrozaworów marki Parker, Bosch Rexroth, Festo, SMC, a także w rozdzielaczach i blokach sterujących. Dzięki uniwersalnemu rozmiarowi oraz solidnym zaciskom śrubowym, zapewnia pewne i trwałe połączenie przewodów oraz odpowiedni poziom bezpieczeństwa.
Kluczowe zalety i cechy produktu
- Wytrzymała obudowa z tworzywa sztucznego o wysokiej odporności chemicznej i na oleje
- Śrubowe zaciski dla pewnego montażu przewodów
- Ochrona IP65 – zabezpieczenie przed pyłem i wodą zgodnie z EN IEC 60529
- Wskaźnik LED (żółty) – informacyjna sygnalizacja stanu załączenia

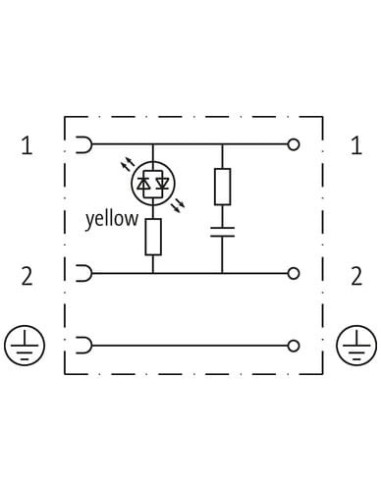

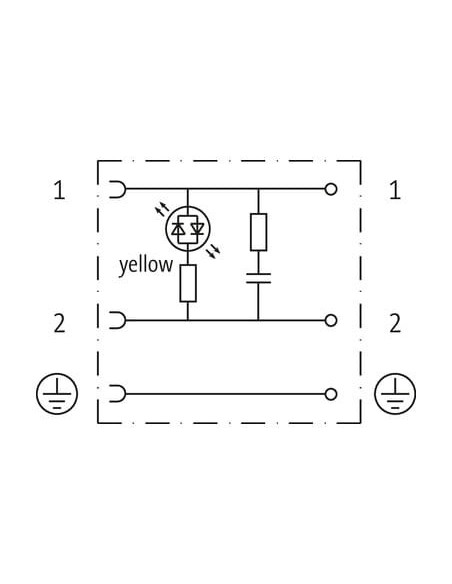

- Układ RC – skuteczna ochrona przed przepięciami indukcyjnymi
- Uniwersalna kompatybilność – do zastosowań z napięciem 24 V AC/DC ±25%
- 2 bieguny + PE – standardowe wyprowadzenia do zastosowań przemysłowych
- Zwarta konstrukcja – umożliwia montaż w ograniczonych przestrzeniach (wysokość tylko 41 mm)
Bezpieczeństwo i niezawodność w codziennej eksploatacji
Wyjątkową cechą jest wysoka odporność na trudne warunki przemysłowe, dzięki czemu wtyczka zaworowa doskonale nadaje się do pracy w otoczeniu narażonym na obecność olejów, smarów czy substancji chemicznych. Przy instalowaniu wtyczki warto zwrócić uwagę na odpowiedni promień gięcia przewodów, aby zachować szczelność IP65. Zaleca się również stosowanie odciążeń mechanicznych dla przewodów, na przykład poprzez użycie opasek zaciskowych.
Typowa specyfikacja montażowa – szybki i pewny montaż

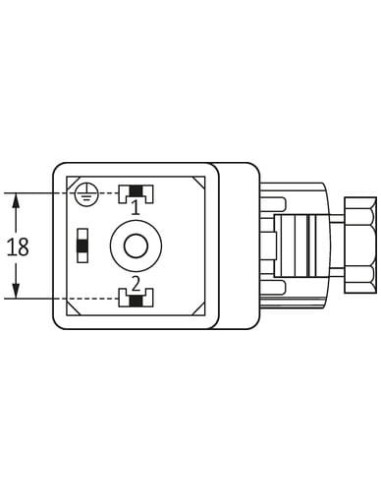

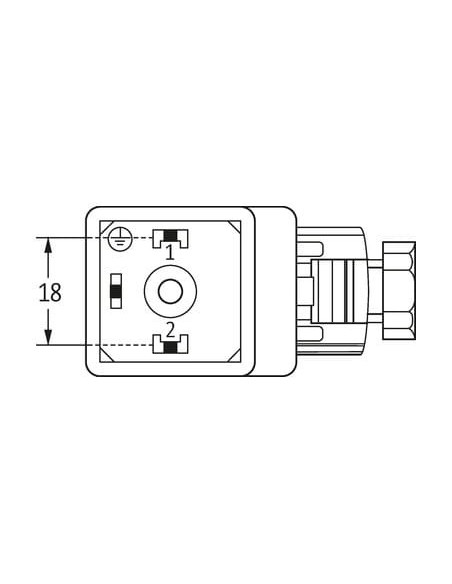

- Rozstaw pinów: 18 mm – standard typ A

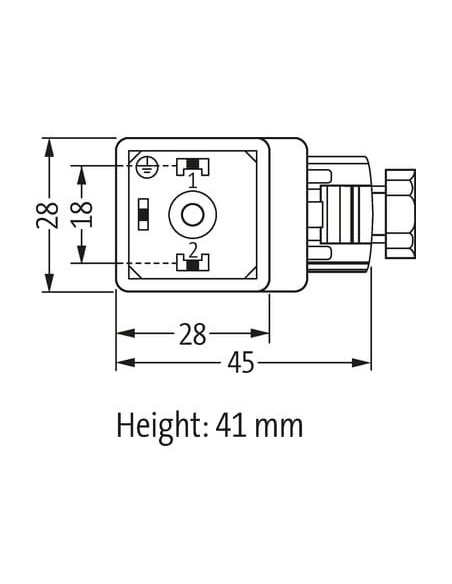

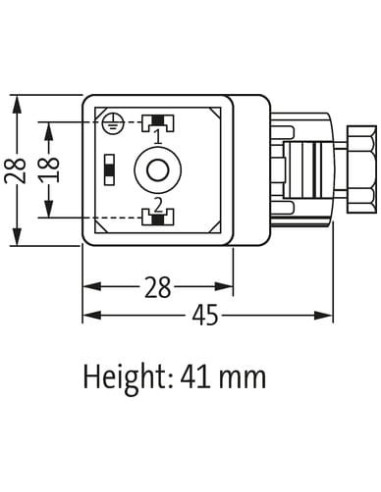

- Wymiary całkowite: 28 x 28 mm (podstawa), 45 mm (długość), wysokość 41 mm
- Gwint montażowy: M3
- Moment dokręcenia: 0,4 Nm
Produkt znajduje zastosowanie w wielu dziedzinach przemysłu, szczególnie tam, gdzie kluczowa jest bezawaryjność i szybka diagnostyka stanu urządzenia. Stanowi doskonałą alternatywę w zastosowaniach, gdzie liczą się kompaktowa budowa, łatwy i pewny montaż oraz podwyższona wytrzymałość na czynniki zewnętrzne.
