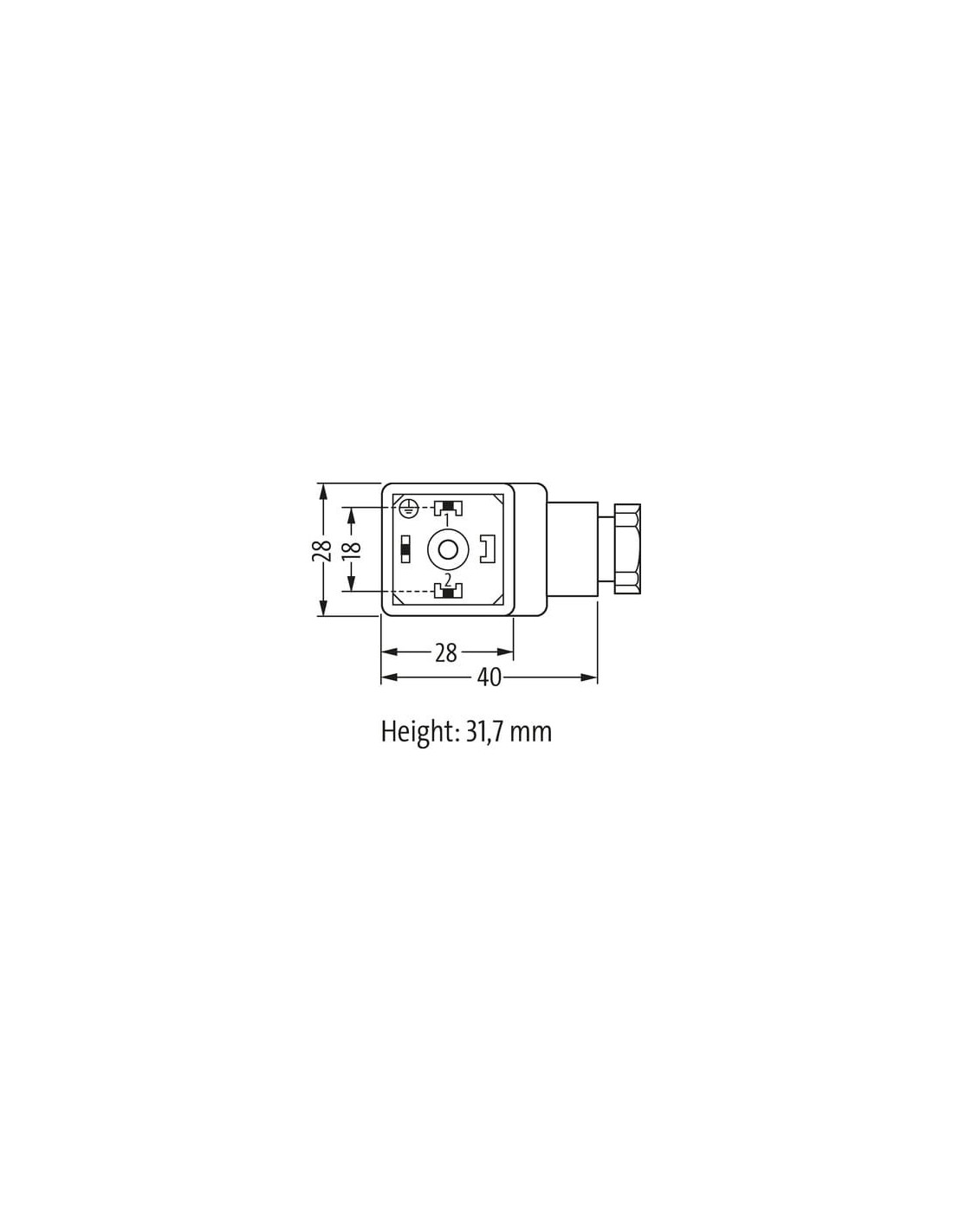

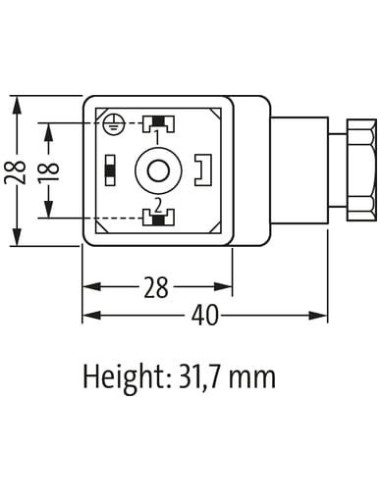

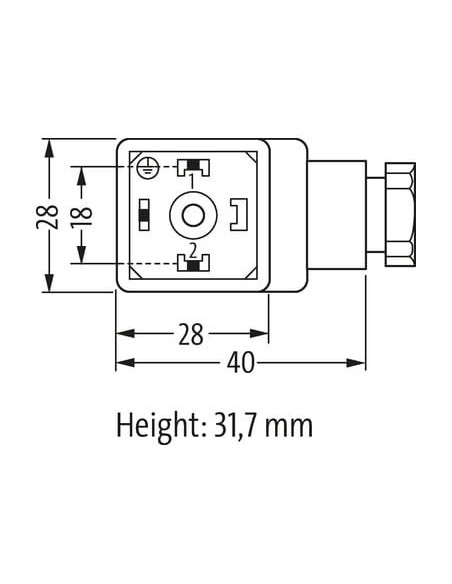

Typ A (18 mm)
24 V AC/DC ±15%
LED i VDR
metryczny
samozłączne
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 20,4 V |
| Napięcie robocze AC maks. | 26,4 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 20,4 V |
| Napięcie robocze DC maks. | 26,4 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M20 x 1.5 |

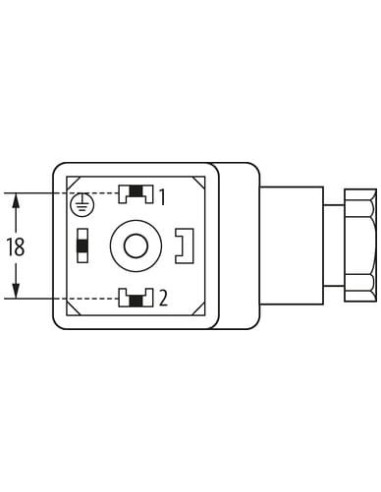

Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Dodatkowy obwód | Varistor |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | nieprzezroczysty |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 8 mm |
| Obszar zaciskowy maks. | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

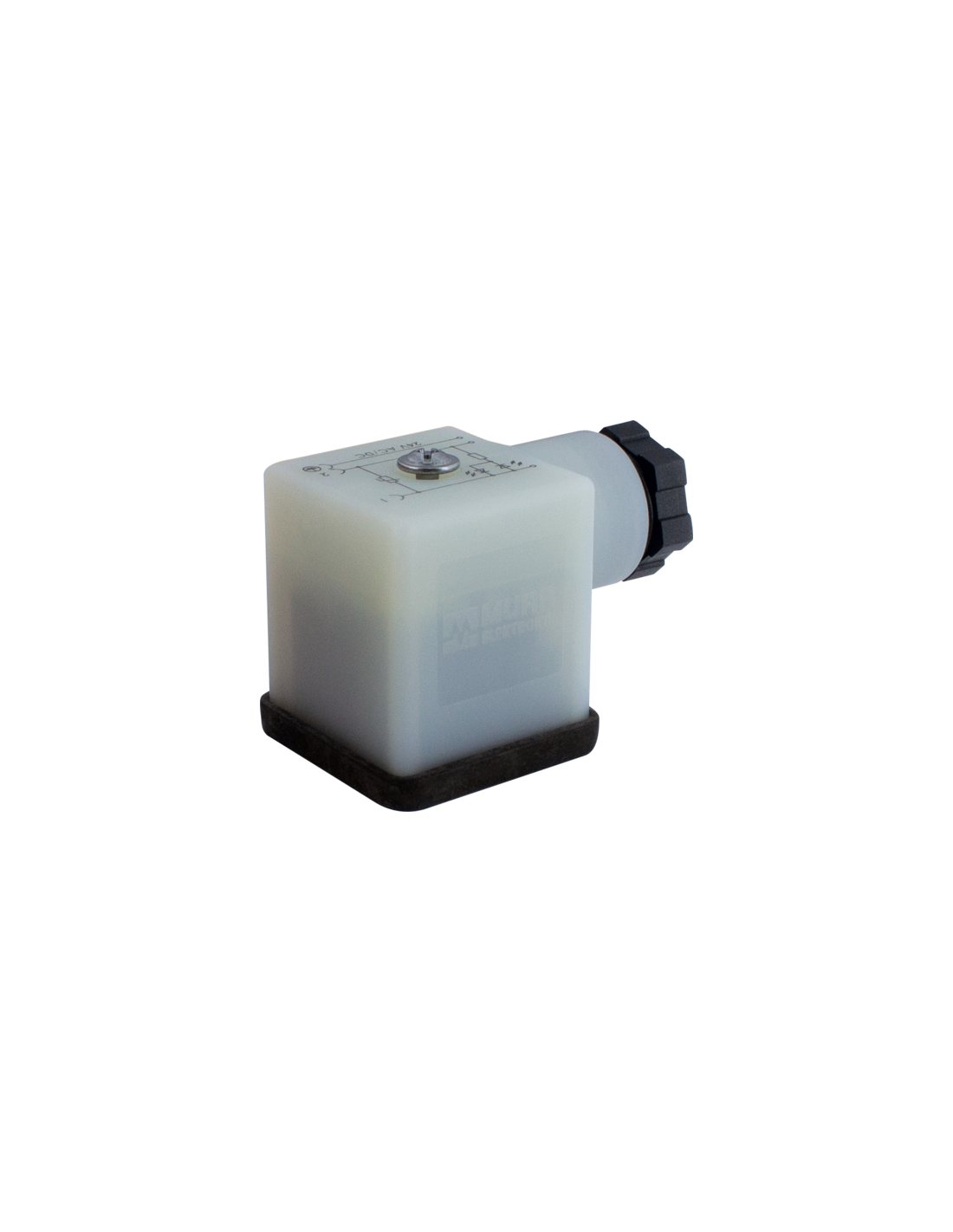

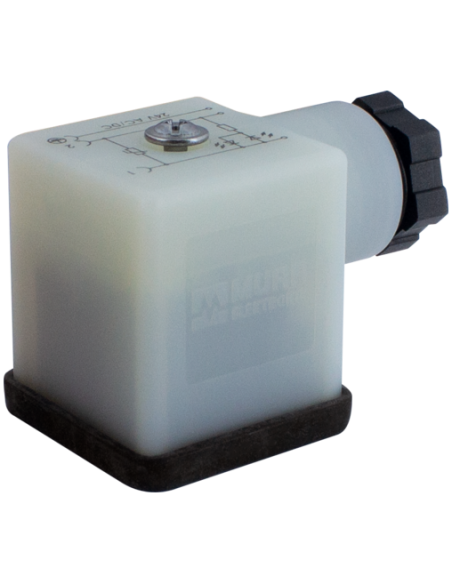

Wtyczka zaworowa SVS Eco typ A 18 mm – profesjonalne złącze dla elektromagnesów i automatyki
Wtyczka zaworowa SVS Eco typ A 18 mm (kod produktu: 7000-29015-0000000) to wysokiej jakości złącze wykorzystywane w instalacjach zaworów elektromagnetycznych, systemach automatyki przemysłowej oraz w rozwiązaniach hydraulicznych i pneumatycznych. Dzięki solidnej konstrukcji oraz przemyślanym rozwiązaniom technicznym sprawdza się wszędzie tam, gdzie wymagana jest niezawodność i odporność na trudne warunki środowiskowe.
Najważniejsze cechy i korzyści stosowania wtyczki zaworowej SVS Eco
- Uniwersalne napięcie zasilania – obsługuje zarówno 24 V AC, jak i 24 V DC z tolerancją ±15%, co zwiększa elastyczność wykorzystania w różnych aplikacjach przemysłowych.
- Wbudowana dioda LED sygnalizacyjna (kolor żółty) zapewnia szybką i wygodną diagnostykę pracy urządzenia bez konieczności stosowania dodatkowych narzędzi pomiarowych.
- Wysoki stopień ochrony IP65 według normy EN IEC 60529 gwarantuje zabezpieczenie przed pyłem oraz strugami wody, dzięki czemu wtyczka nadaje się do pracy w wymagających warunkach przemysłowych.

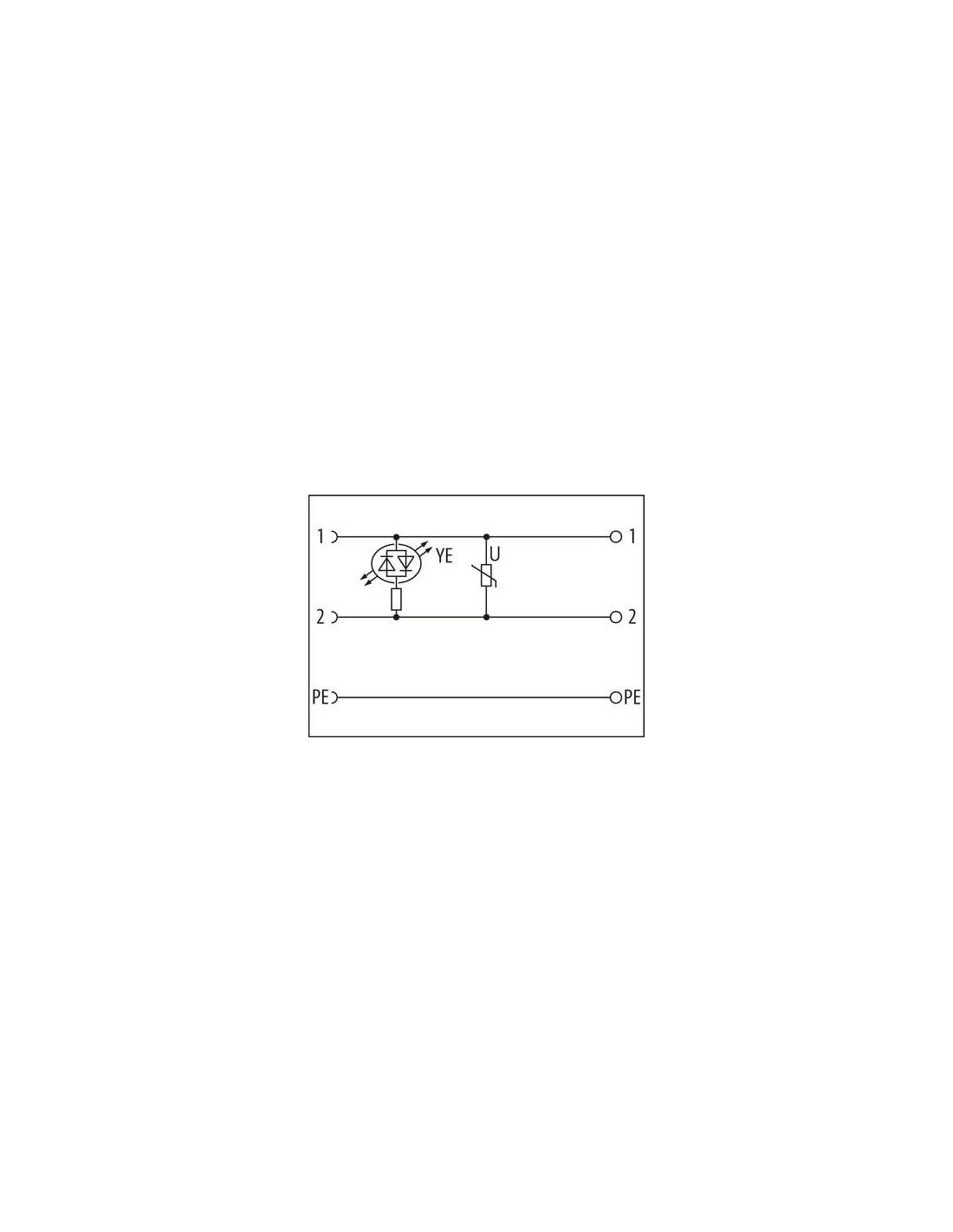

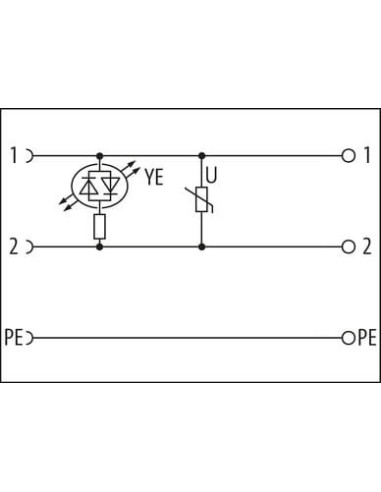

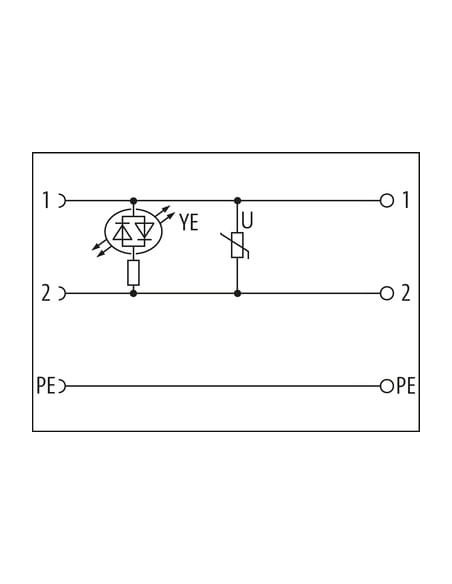

- Wbudowany warystor (VDR) odpowiedzialny za ochronę układu przed przepięciami i zakłóceniami, poprawiając bezpieczeństwo oraz żywotność podłączonych urządzeń.
- Materiały odporne na chemię i oleje – obudowa wykonana z trwałego tworzywa PA zapewnia odporność na agresywne media przemysłowe. Uszczelka NBR gwarantuje szczelność i trwałość połączenia.
- Łatwa instalacja dzięki samozłączeniowej konstrukcji oraz czytelnej topologii połączeń. Zastosowanie śruby mocującej M3 oraz standardowego gwintu montażowego M20 x 1,5 umożliwia szybki i trwały montaż.
- Szeroki zakres temperatur pracy od -40°C do +90°C pozwala na stosowanie wtyczki w ekstremalnych warunkach środowiskowych.
Zastosowanie wtyczki zaworowej SVS Eco – typowe obszary wykorzystania
Wtyczka zaworowa typ A 18 mm doskonale sprawdzi się w aplikacjach przemysłowych, takich jak:
- Połączenia elektromagnesów w siłownikach hydraulicznych i pneumatycznych,
- Instalacje zaworów procesowych w przemyśle spożywczym, chemicznym i farmaceutycznym,
- Systemy sterowania maszynami i liniami produkcyjnymi,
- Zastosowania w układach automatyki budynkowej.
Solidność konstrukcji, wysoka odporność na czynniki zewnętrzne oraz wbudowane funkcje diagnostyczne i ochronne czynią ten produkt niezastąpionym w wielu profesjonalnych zastosowaniach przemysłowych.
Budowa, montaż i bezpieczeństwo użytkowania

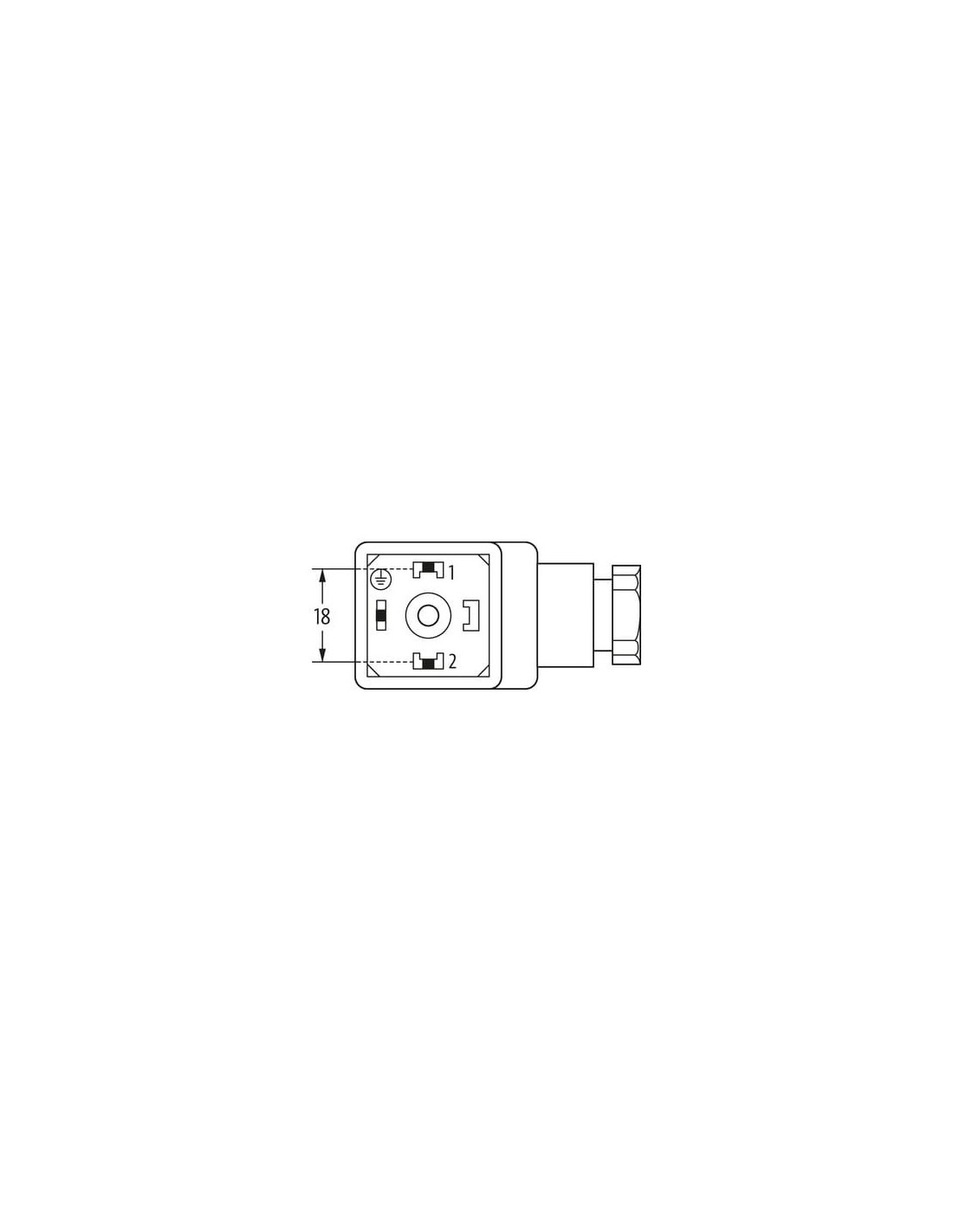

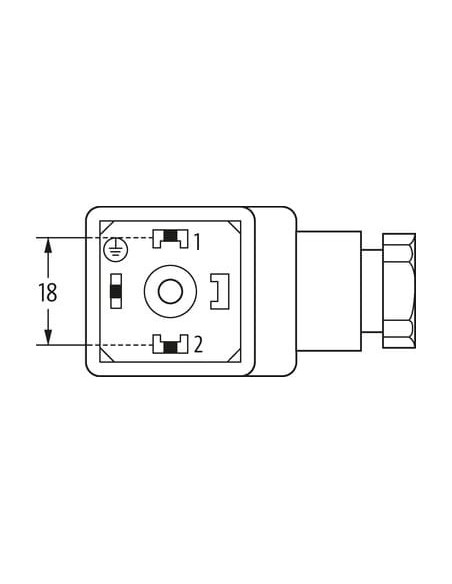

Zastosowanie wtyczki zaworowej SVS Eco typ A gwarantuje łatwy i bezpieczny montaż dzięki przejrzystemu układowi pinów (2 + PE), szerokim możliwościom wyboru przekroju przewodów (od 0,5 mm² do 1,5 mm²), a także zastosowaniu wyraźnych oznaczeń przyłączeniowych. Moment dokręcenia śruby zaciskowej został optymalnie dobrany (0,2 Nm), co pozwala uniknąć uszkodzeń podczas instalacji.
Wtyczka zaworowa umożliwia skuteczne zabezpieczanie złącz przy użyciu typowych opasek kablowych, co minimalizuje ryzyko ich uszkodzenia przez czynniki mechaniczne lub przypadkowe naprężenia.
Podsumowanie – funkcjonalność i niezawodność w jednym
Wtyczka zaworowa SVS Eco typ A 18 mm 24 V AC/DC stanowi solidny wybór dla szerokiego zakresu profesjonalnych systemów automatyki oraz instalacji zaworowych. Jej funkcjonalność, kompatybilność i niezawodność sprawiają, że jest rekomendowanym rozwiązaniem tam, gdzie liczy się bezpieczeństwo pracy i trwałość połączenia.
