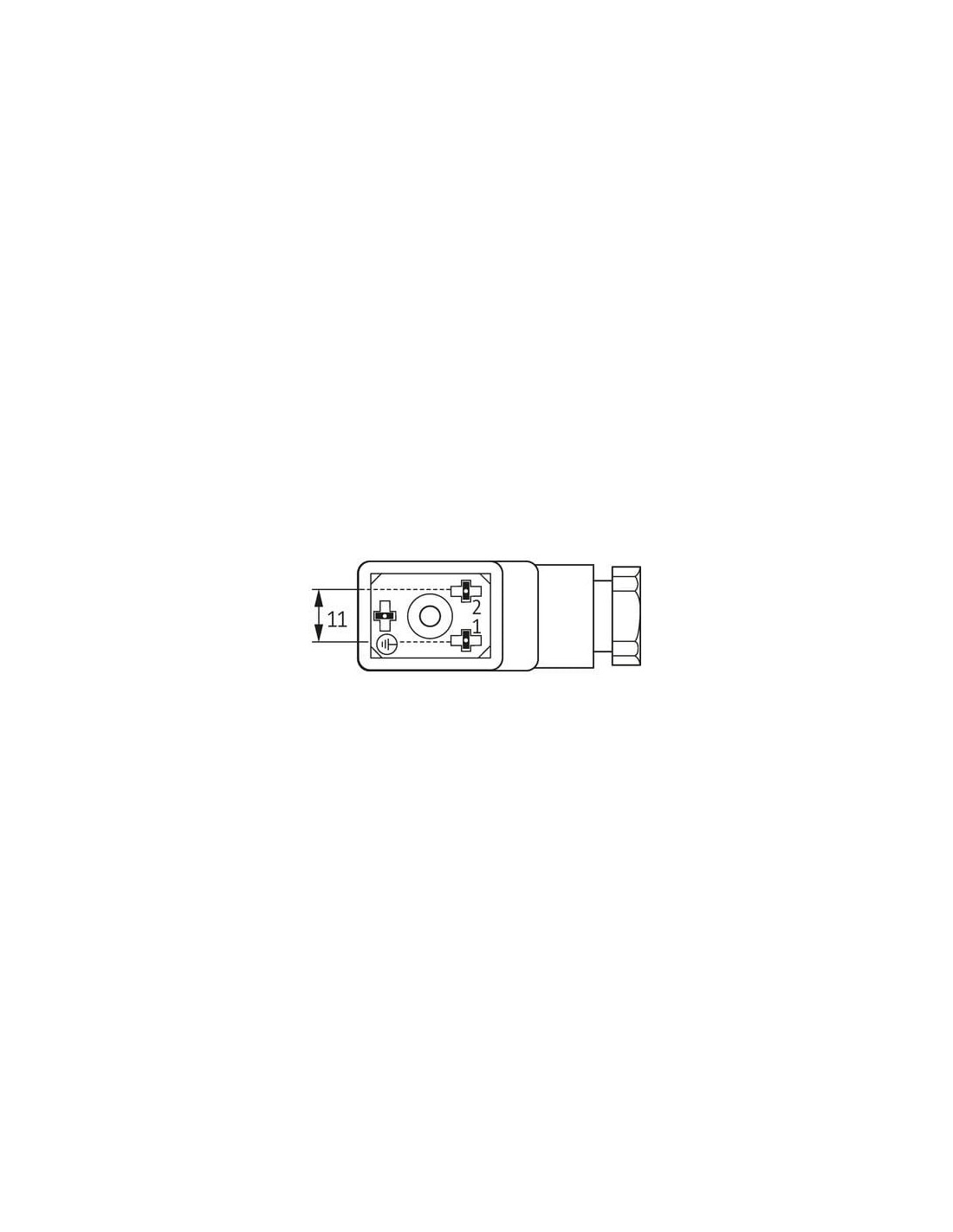

Typ BI (11 mm)
110 V AC/DC ±15%
LED i VDR
metryczny
samozłączne
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 110 V |
| Napięcie robocze AC min. | 93,5 V |
| Napięcie robocze AC maks. | 126,5 V |
| Napięcie robocze DC | 110 V |
| Napięcie robocze DC min. | 93,5 V |
| Napięcie robocze DC maks. | 126,5 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M16 x 1.5 |

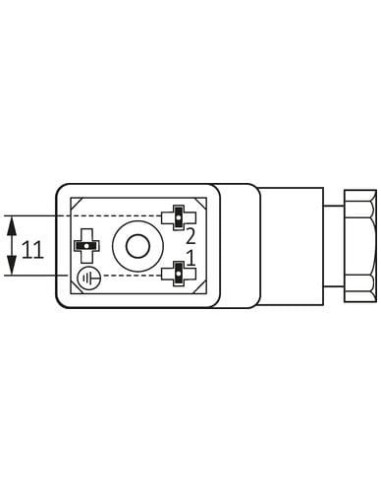

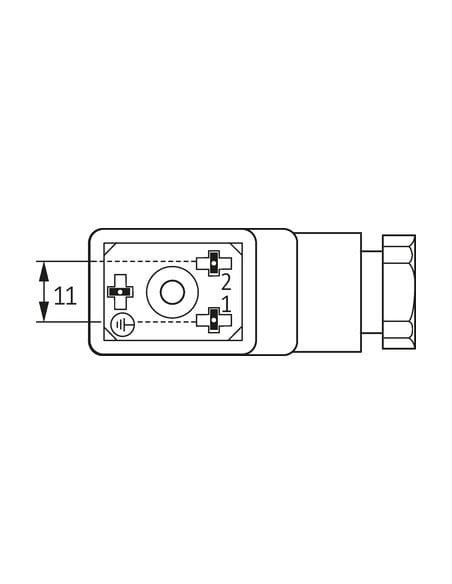

Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Dodatkowy obwód | Varistor |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | nieprzezroczysty |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

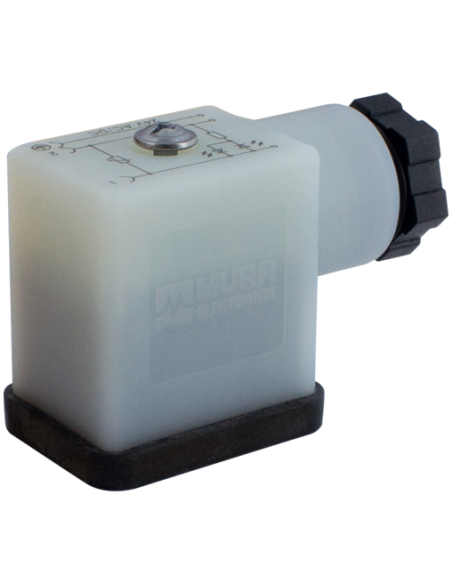

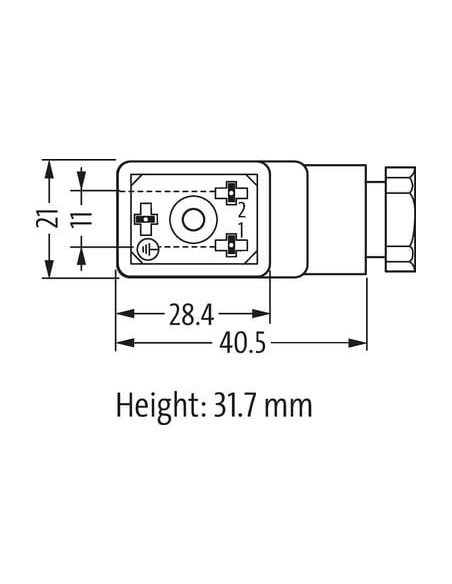

Wtyczka zaworowa SVS Eco typ BI 11 mm 7000-29885-0000000 – niezawodne rozwiązanie dla automatyki
Wtyczka zaworowa SVS Eco typ BI 11 mm to wysokiej jakości komponent wykorzystywany w systemach automatyki przemysłowej, zapewniający efektywne i bezpieczne podłączenie elektrozaworów oraz innych urządzeń wykonawczych. Produkt o symbolu 7000-29885-0000000 jest dedykowany instalacjom wymagającym stabilności, dużej odporności środowiskowej oraz wygody montażu i eksploatacji.
Wytrzymała konstrukcja i odporność na czynniki zewnętrzne
Obudowa wykonana z tworzywa PA gwarantuje odporność chemiczną i wysoką trwałość w kontakcie z olejami oraz standardowymi mediami stosowanymi w przemyśle. Dodatkowo zastosowana uszczelka z NBR skutecznie chroni elementy elektryczne przed przenikaniem wilgoci oraz zanieczyszczeń, dzięki czemu produkt spełnia rygorystyczne normy stopnia ochrony IP65.
Bezpieczna i funkcjonalna instalacja
- Szybki i intuicyjny montaż – możliwość instalacji poprzez włożenie i przykręcenie, dzięki standardowi samozłącza BI 11 mm.
- Wysoki poziom bezpieczeństwa – przewidziane miejsce dla przewodów dwużyłowych z przewodem ochronnym PE (2+PE), gwint kablowy M16 x 1.5 oraz wzmocniona strefa przykręcania (M3).
- Wyraźna sygnalizacja stanu – żółta dioda LED umożliwia łatwe monitorowanie pracy zaworu.

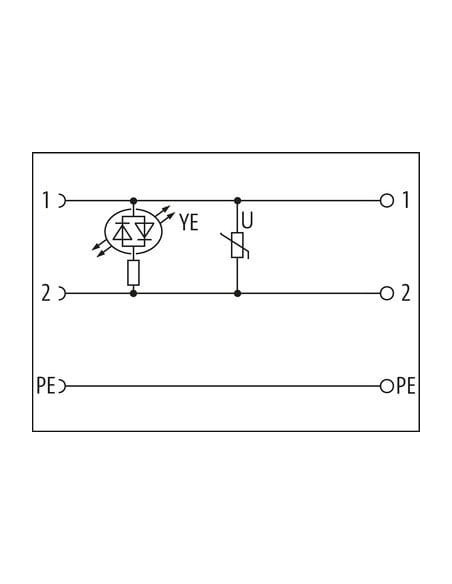

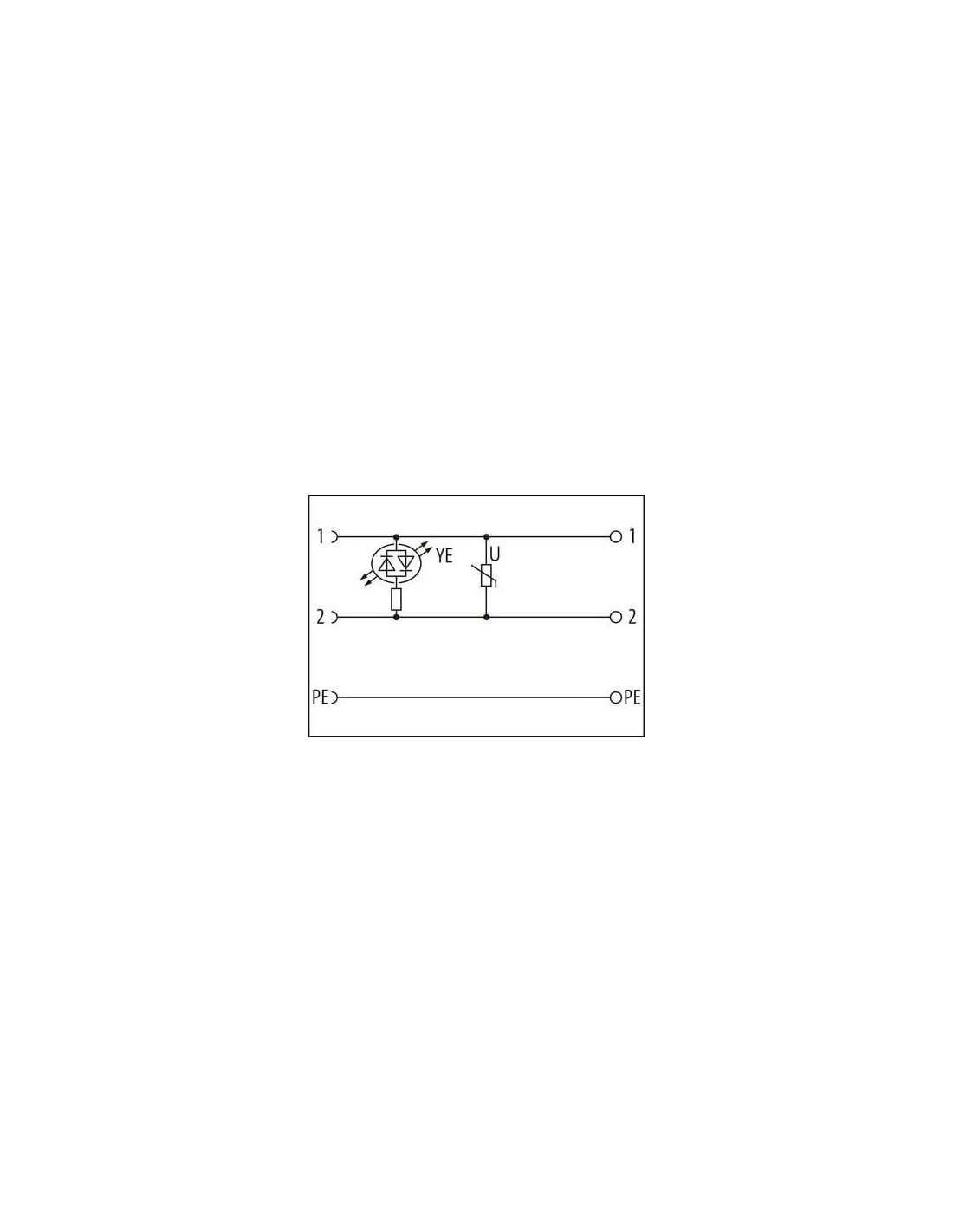

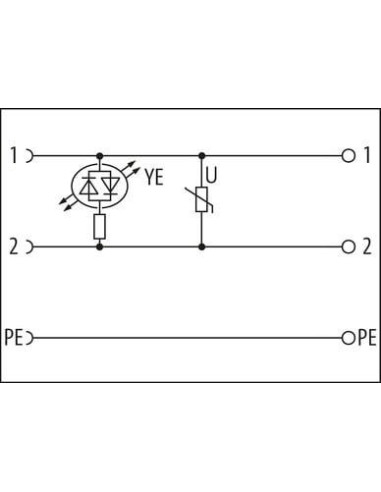

- Rozwiązania chroniące układ – wbudowany varystor oraz układ LED z ogranicznikiem przepięć zapewniają ochronę podłączonych urządzeń.
Zastosowania i typowe obszary wykorzystania
Wtyczka zaworowa SVS Eco typ BI 11 mm znajduje zastosowanie w szerokiej gamie systemów automatyki, w tym:
- Podłączenie cewki elektrozaworów pneumatycznych i hydraulicznych
- Zasilanie i zabezpieczenie elektrozaworów stosowanych w liniach produkcyjnych
- Układy sterowania maszyn przemysłowych
- Aplikacje wymagające wysokiej odporności na kurz, wilgoć i zmienne warunki temperaturowe
Produkt spełnia oczekiwania wszędzie tam, gdzie kluczowe jest niezawodne i trwałe połączenie elektryczne, a jednocześnie liczy się łatwość i szybkość serwisowania dzięki zastosowaniu standardowych złącz.
Wtyczka zaworowa SVS Eco BI 11 mm – kluczowe cechy
- Kompatybilność z napięciem 110 V AC/DC oraz szeroki zakres napięcia pracy (93,5–126,5 V)
- Łatwa identyfikacja statusu dzięki zintegrowanej, czytelnej diodzie LED
- Prosty montaż – wymiary kompatybilne z przemysłowymi normami i wygodne podłączenie przewodów
- Odporność na trudne warunki środowiskowe – temperatura pracy od -40°C do +90°C
- Ochrona IP65 zapewniająca bezpieczeństwo działania w wymagającym otoczeniu
Wtyczka zaworowa SVS Eco typ BI 11 mm to ekonomiczne i solidne rozwiązanie dla wymagających aplikacji przemysłowych, gdzie kluczowe są niezawodność i bezpieczeństwo połączeń elektrycznych.
