Typ A (18 mm) dla wyłączników ciśnieniowych
24 V AC/DC ±25%
Dioda LED zielona (1) żółta (3)
metryczny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 18 V |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 |
Instalowanie | Układ pinów
| Liczba biegunów | 3 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

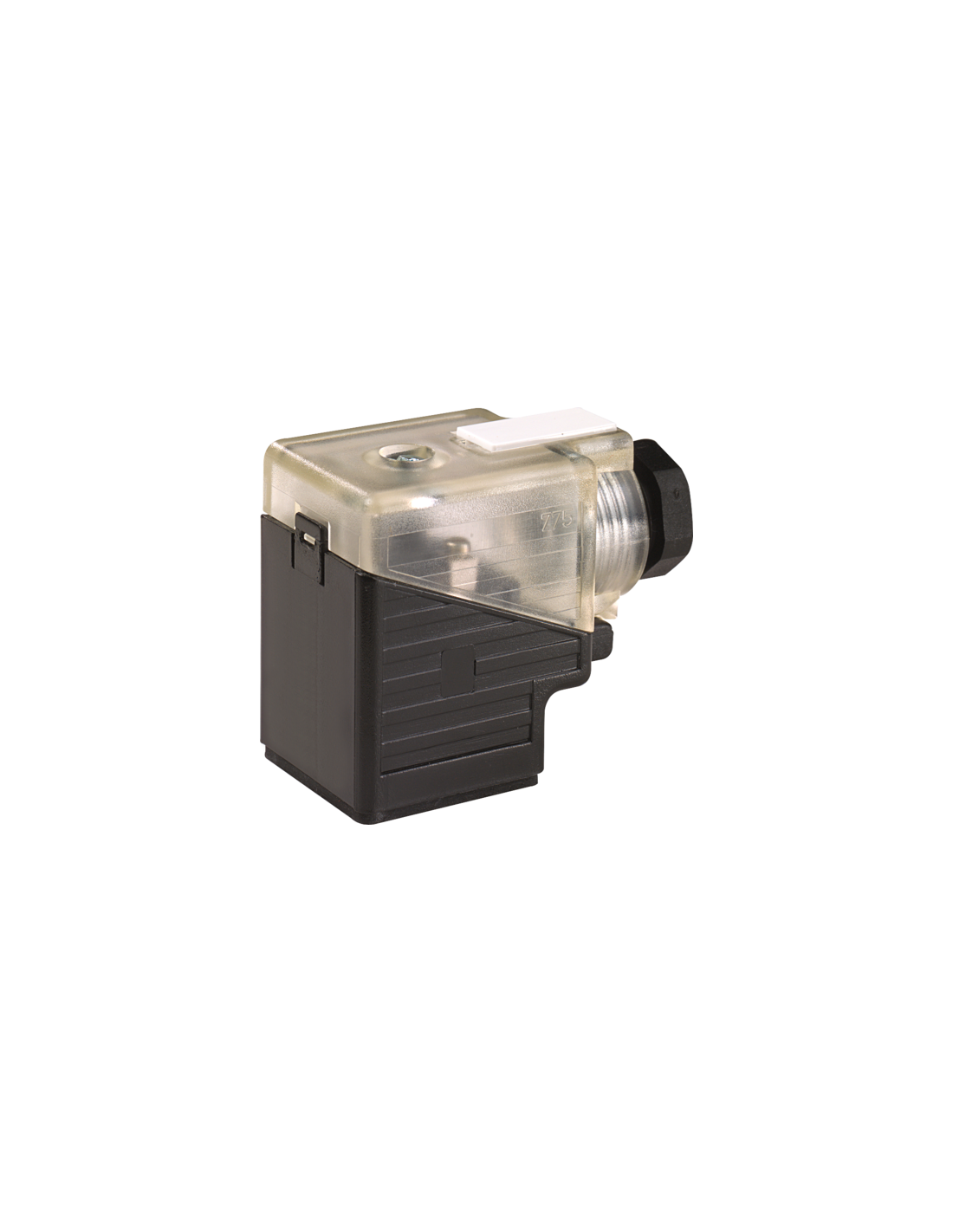

Wtyczka zaworowa SVS typ A 18mm 2xLED 24VAC/DC – uniwersalne złącze do elektrozaworów i wyłączników ciśnieniowych
Wtyczka zaworowa SVS typ A 18mm, 2xLED, 24VAC/DC (kod produktu: 7000-29441-0000000) to niezawodne i trwałe złącze elektryczne, przeznaczone do szerokiego zastosowania w automatyce przemysłowej, hydraulice i pneumatyce. Produkt wyróżnia się kompaktową konstrukcją, wysoką jakością wykonania oraz łatwością montażu w trudnych warunkach przemysłowych.
Zastosowanie w instalacjach przemysłowych i systemach automatyki
Wtyczka zaworowa 18 mm zgodna z typem A doskonale sprawdza się jako złącze do cewek elektrozaworów, wyłączników ciśnieniowych oraz urządzeń wymagających pewnego i odpornego na warunki środowiskowe połączenia elektrycznego. Jest stosowana w instalacjach przemysłowych, maszynach produkcyjnych, liniach automatyki oraz w układach hydraulicznych i pneumatycznych.
- Typowe zastosowanie: cewki elektrozaworów, wyłączniki ciśnieniowe, systemy automatyki
- Odporność na czynniki chemiczne i oleje – obudowa wykonana z wytrzymałego tworzywa sztucznego
- Łatwa identyfikacja stanu pracy dzięki diodom LED (zielona i żółta)
Parametry techniczne i korzyści użytkowe
Wtyczka zaworowa SVS typ A została zaprojektowana z myślą o bezawaryjnej pracy oraz wysokiej odporności mechanicznej. Obsługuje napięcie zasilania 24 V AC/DC (w zakresie 18-30 V), a stopień ochrony IP65 zapewnia doskonałą szczelność oraz ochronę przed pyłem i wilgocią. Dzięki dwóm diodom LED (zielonej i żółtej) możliwy jest natychmiastowy podgląd stanu pracy urządzenia lub układu.

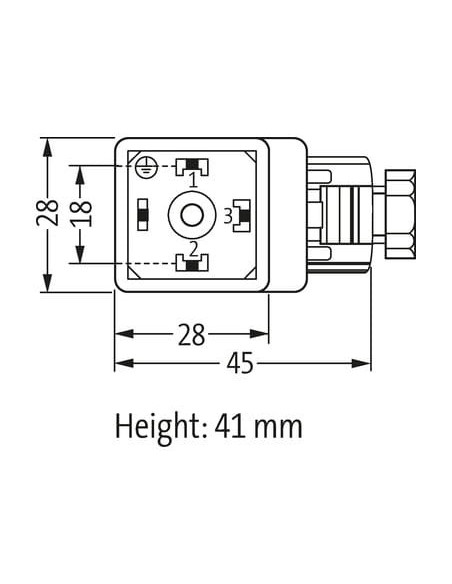

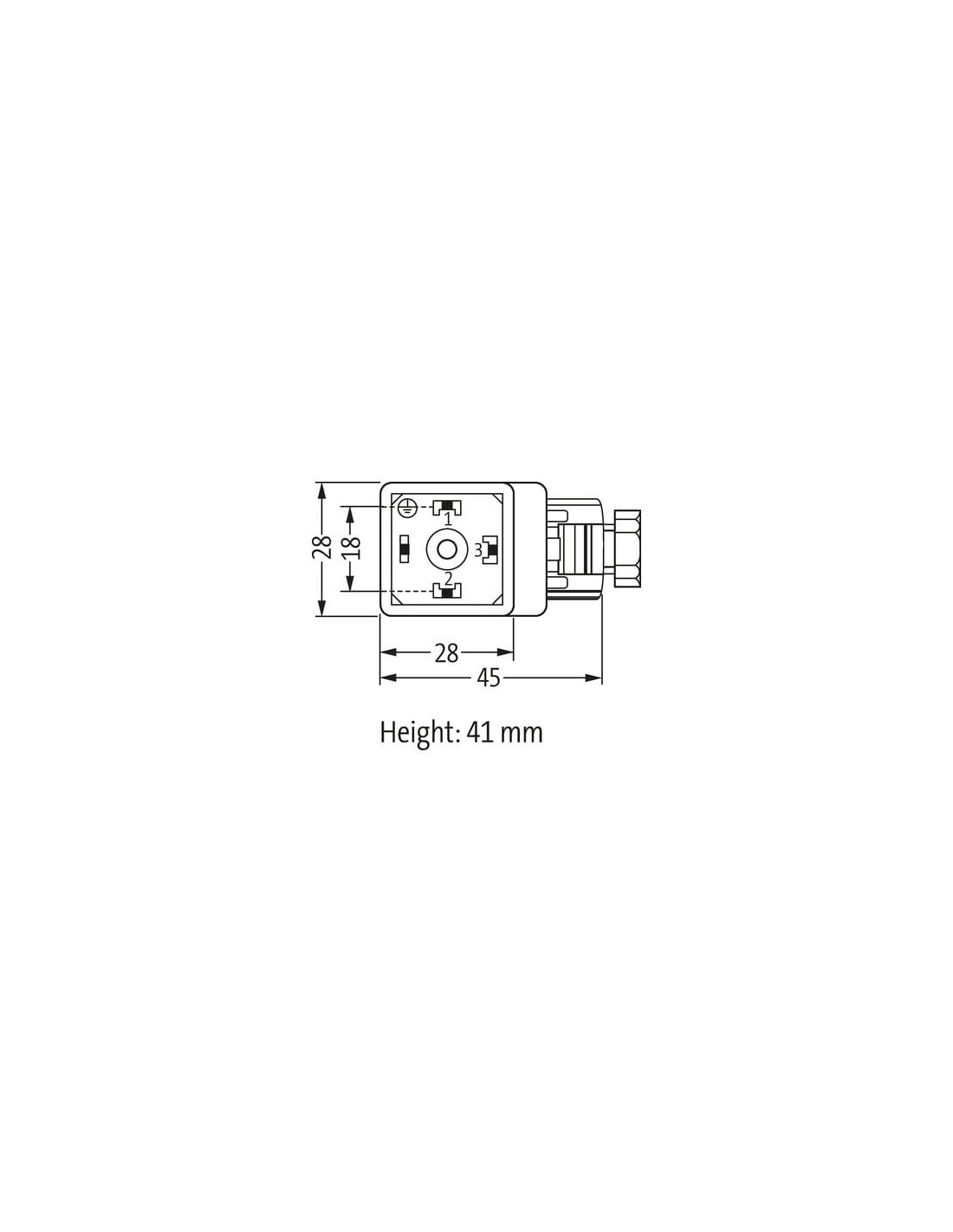

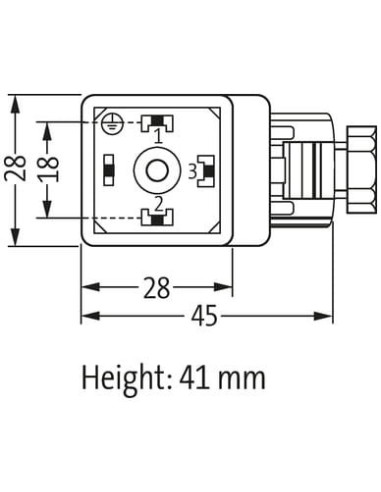

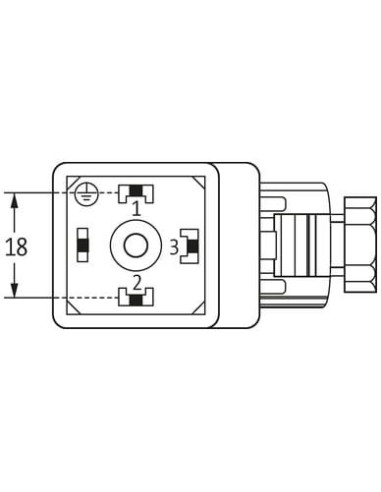

- Kompaktowe wymiary: 18 mm rozstaw pinów, wysokość 41 mm
- Obciążalność prądowa: do 4 A
- Montaż z użyciem śruby M3 – pewne mocowanie nawet w trudnych warunkach
- Temperatura pracy: od -20°C do +60°C
- Wytrzymałość na agresywne media – obudowa przystosowana do chemicznych środowisk przemysłowych
Intuicyjne podłączenie i konfiguracja

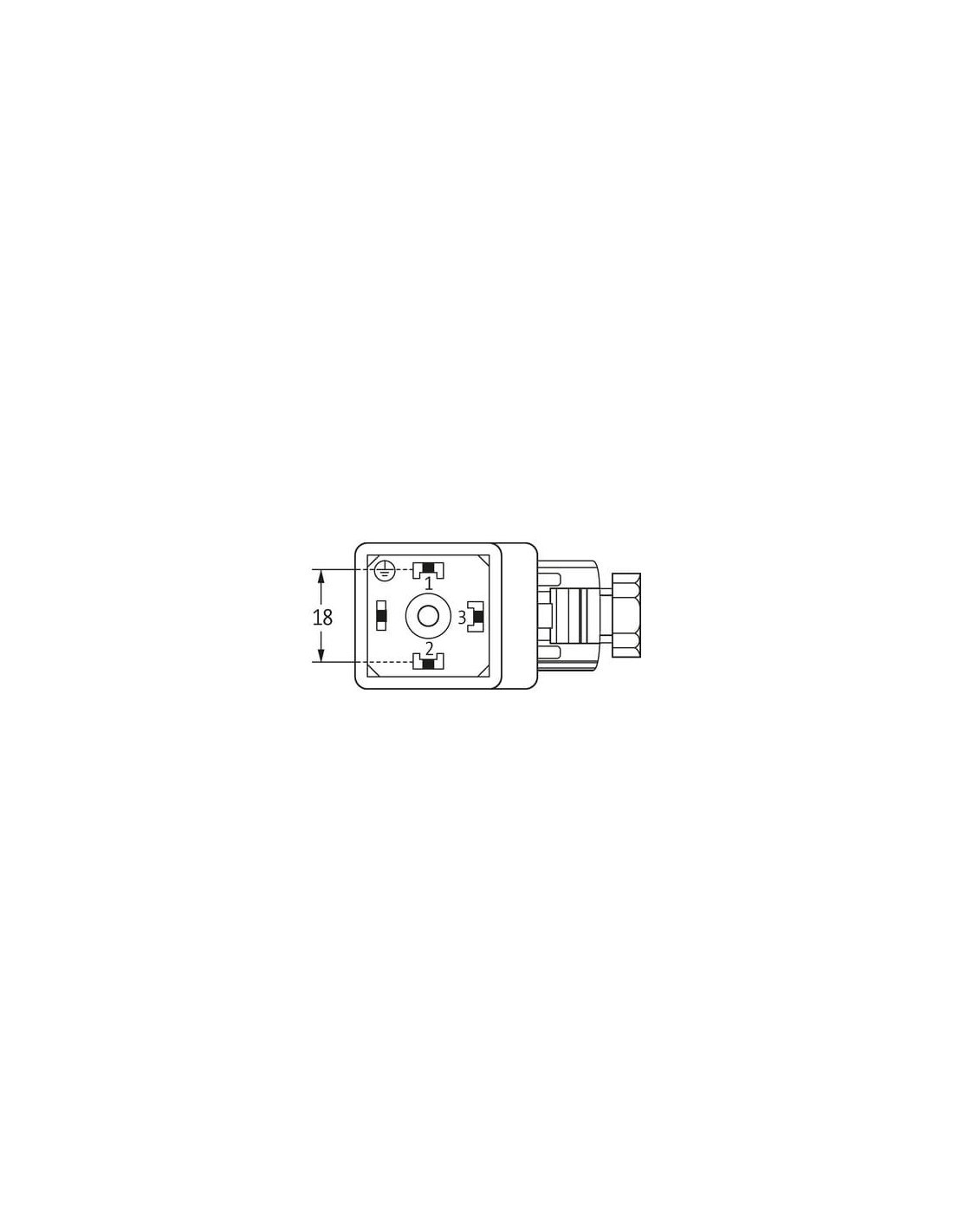

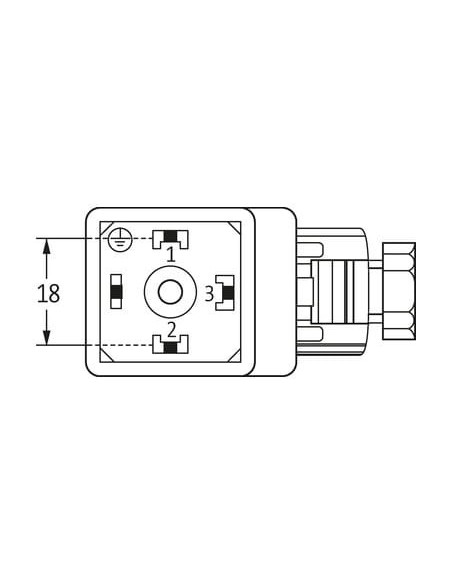

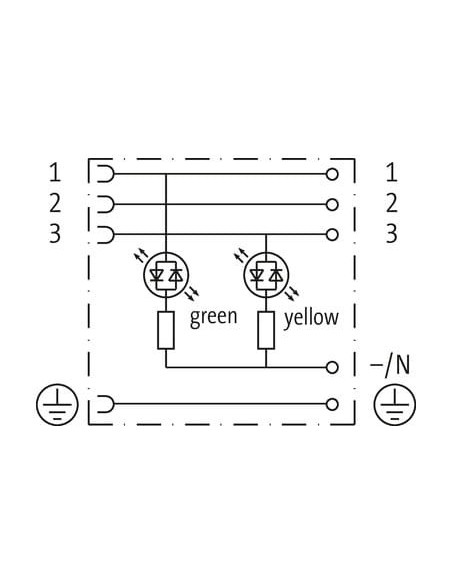

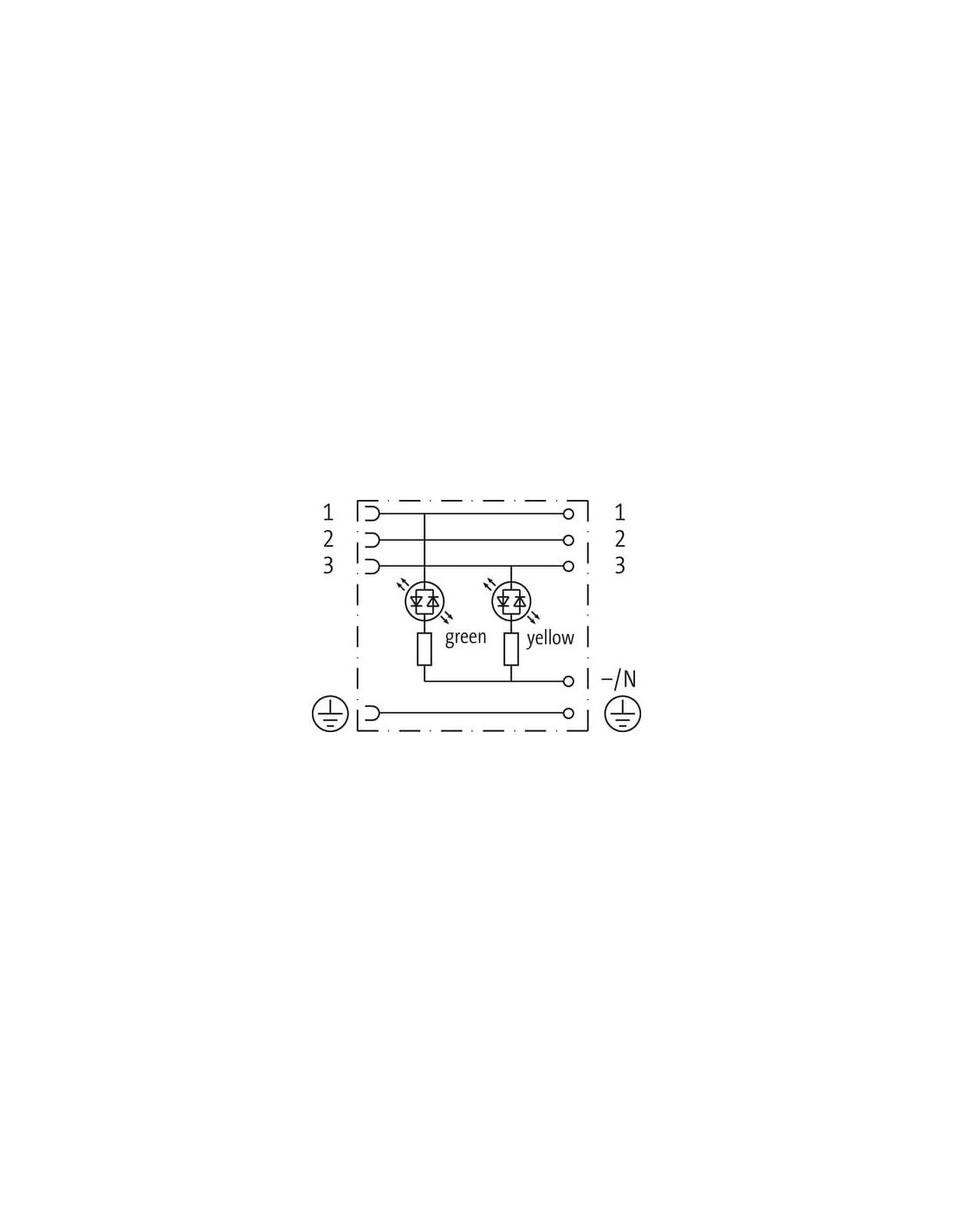

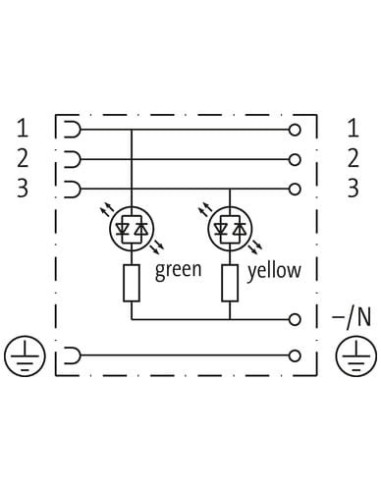

Wtyczka zaworowa SVS typ A posiada przejrzysty układ pinów: 3 bieguny plus PE (uziemienie), co pozwala na wygodne i bezpieczne podłączenie do urządzeń oraz prostą integrację z istniejącą instalacją. Oznaczenie pinów oraz czytelny schemat ułatwiają prawidłowe i efektywne podłączenie przewodów oraz wskazują dedykowane funkcje LED.
- Bezproblemowy montaż: proste mocowanie i pewne połączenie elektryczne
- Optymalny moment dokręcania (0,4 Nm) gwarantuje trwałość i niezawodność
- Zalecenia montażowe dotyczące promienia gięcia i odciążenia przewodów – dodatkowe zabezpieczenie przed uszkodzeniem mechanicznym
Podsumowanie – praktyczna wtyczka zaworowa do profesjonalnych instalacji
Wtyczka zaworowa SVS typ A 18mm, 2xLED, 24VAC/DC to sprawdzony i uniwersalny wybór dla każdego, kto oczekuje niezawodności, bezpieczeństwa oraz przejrzystej diagnostyki sygnałów w instalacjach elektrozaworów i automatyki przemysłowej. Zastosowanie diod LED, wysoki stopień ochrony oraz odporność na trudne warunki środowiskowe sprawiają, że to złącze jest praktycznym rozwiązaniem na długie lata użytkowania.
