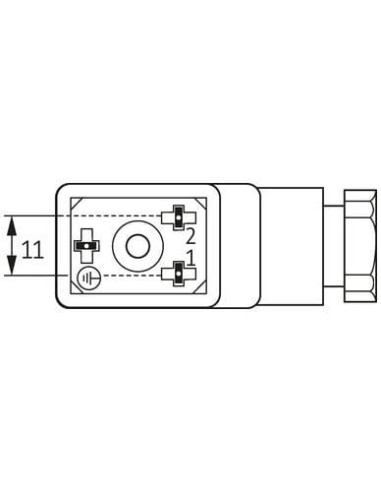

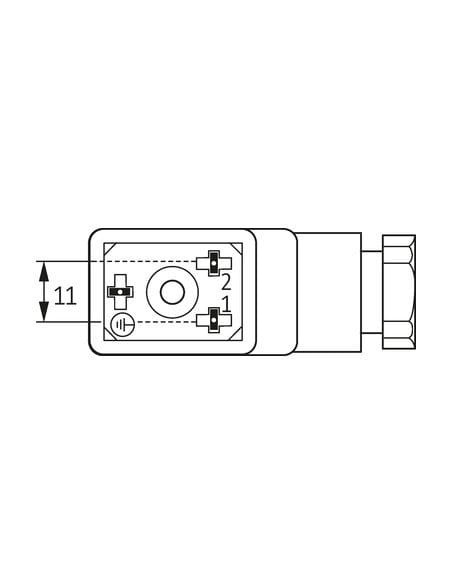

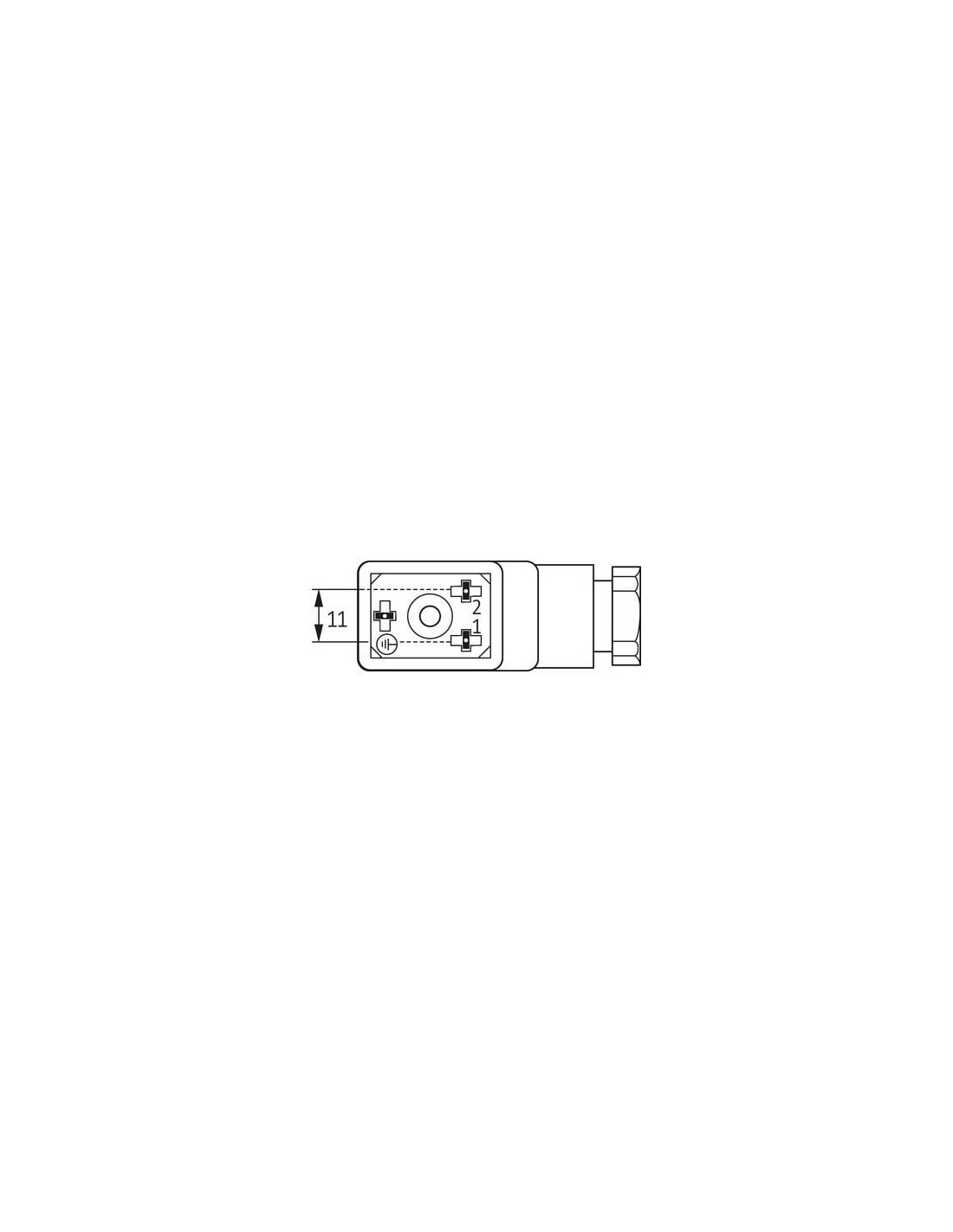

Typ BI (11 mm)
230 V AC/DC ±15%

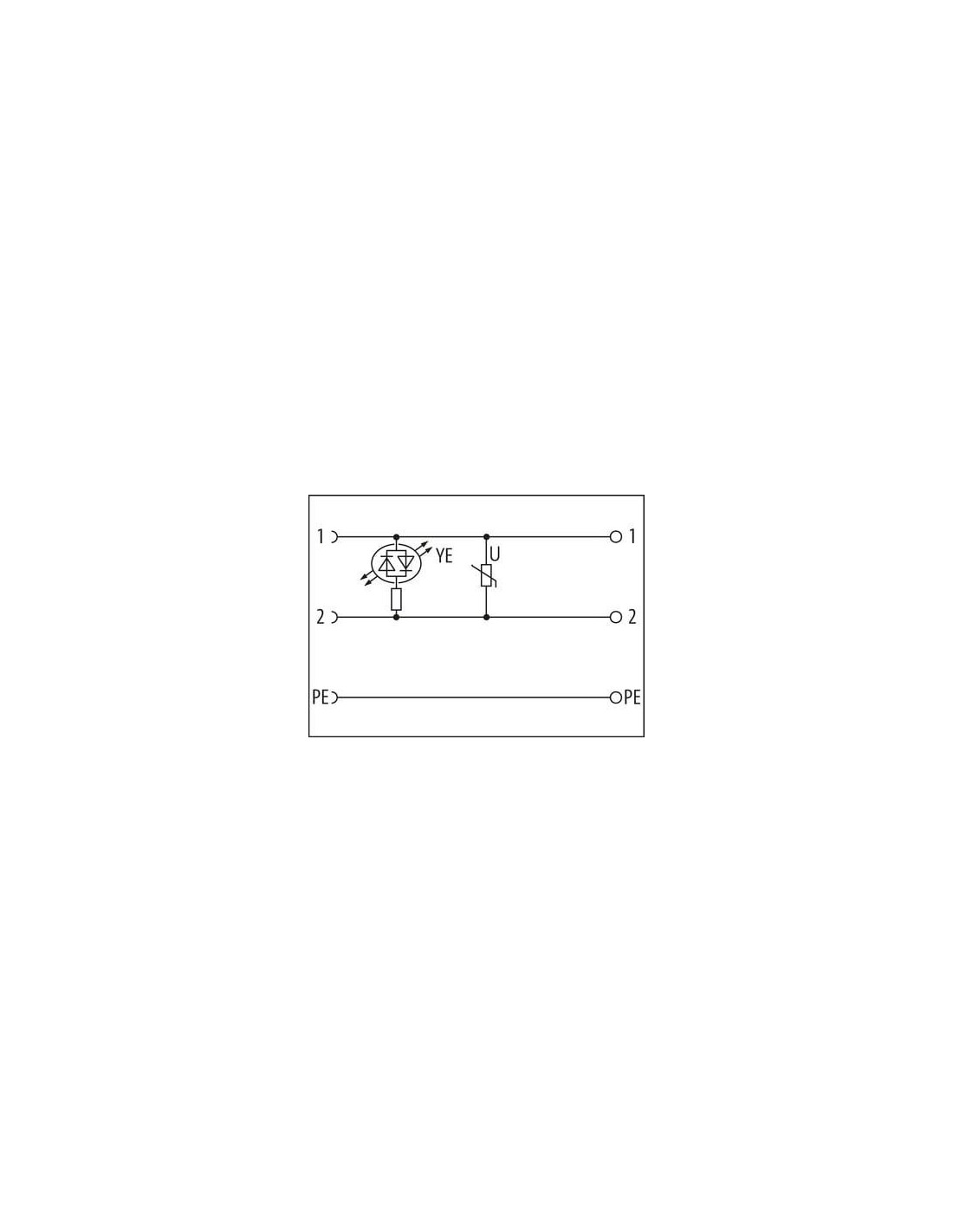

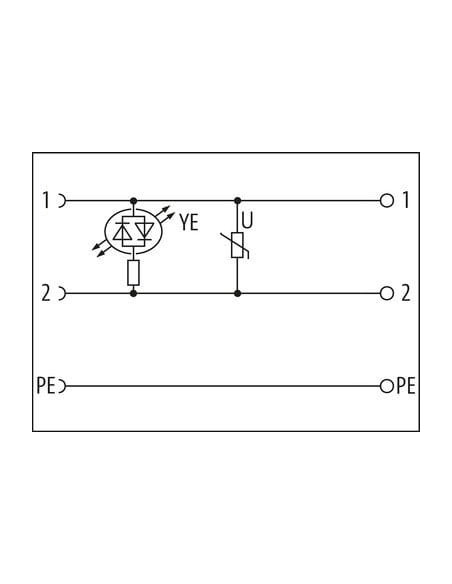

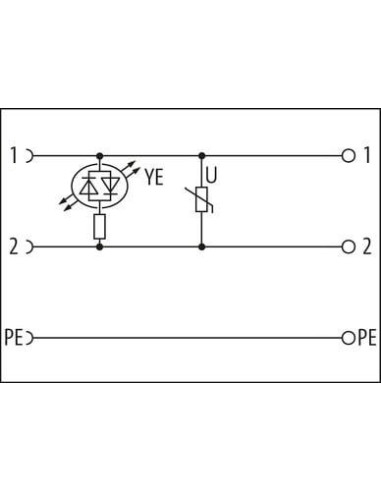

LED i VDR
metryczny
samozłączne
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 230 V |
| Napięcie robocze AC min. | 195,5 V |
| Napięcie robocze AC maks. | 264,5 V |
| Napięcie robocze DC | 230 V |
| Napięcie robocze DC min. | 195,5 V |
| Napięcie robocze DC maks. | 264,5 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M16 x 1.5 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Dodatkowy obwód | Varistor |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | nieprzezroczysty |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

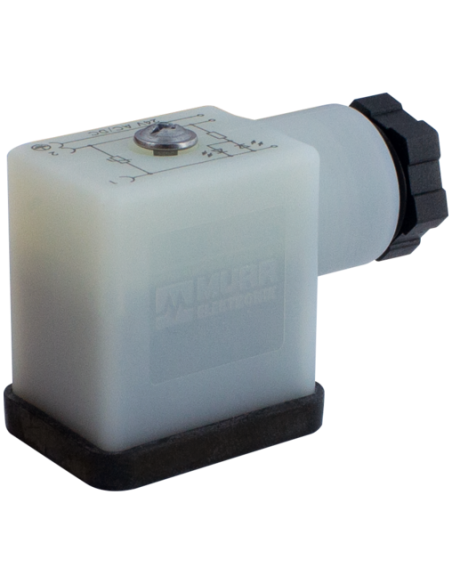

Wtyczka zaworowa SVS Eco typ BI 11mm z diodą LED i warystorem – do zastosowań 230V AC/DC
Wtyczka zaworowa SVS Eco typ BI 11mm (kod: 7000-29925-0000000) to solidny i niezawodny element elektryczny, zaprojektowany z myślą o zasilaniu i podłączaniu cewek elektrozaworów. Wersja ta jest wyposażona w diodę LED (żółtą), która umożliwia szybką sygnalizację stanu pracy, oraz warystor (VDR), zapewniający dodatkową ochronę przed przepięciami. Wtyczka jest przystosowana zarówno do zasilania napięciem stałym, jak i zmiennym o wartości 230V, co zapewnia jej uniwersalność i szerokie możliwości wykorzystania w instalacjach przemysłowych.
Zalety i kluczowe cechy wtyczki zaworowej SVS Eco typ BI 11mm
- Uniwersalność zasilania: Działanie przy napięciu 230 V AC/DC ±15% umożliwia zastosowanie w różnorodnych instalacjach automatyki przemysłowej.
- Sygnalizacja LED: Wyraźna sygnalizacja pracy dzięki zintegrowanej diodzie LED o barwie żółtej pozwala szybko identyfikować stan zaworu.
- Ochrona obwodów: Warystor zapewnia skuteczną ochronę przed przepięciami, podnosząc niezawodność całego systemu.
- Stopień ochrony IP65: Wodoszczelność i pyłoszczelność umożliwia bezpieczne użytkowanie nawet w wymagającym środowisku przemysłowym.
- Materiał odporny na chemikalia i oleje: Obudowa z wysokiej jakości tworzywa (PA) gwarantuje odporność na działanie agresywnych substancji i długą żywotność produktu.
- Wytrzymałość temperaturowa: Stabilna praca w szerokim zakresie temperatur od –40°C do +90°C.
- Prosty montaż i wygodne podłączanie: Samozłączeniowa konstrukcja pozwala na szybką instalację bez specjalistycznych narzędzi, z zastosowaniem śrub montażowych M3.
Zastosowanie wtyczki zaworowej SVS Eco typ BI 11mm
Wtyczka zaworowa BI 11mm doskonale sprawdza się w automatyce przemysłowej, maszynach produkcyjnych, systemach sterowania zaworami, urządzeniach hydraulicznych i pneumatycznych, a także w instalacjach wodnych i olejowych. Umożliwia pewne i bezpieczne połączenie z cewkami zaworów elektromagnetycznych zgodnymi z normą 11 mm, wyposażonymi w wyprowadzenie 2+PE.
Dzięki wysokiej odporności na czynniki zewnętrzne, niewielkim wymiarom oraz wbudowanym systemom ochrony elektrycznej, wtyczka zaworowa SVS Eco jest rekomendowanym wyborem do zróżnicowanych zastosowań przemysłowych, gdzie wymagana jest niezawodność, bezpieczeństwo oraz łatwość serwisowania.
Typowe obszary zastosowania wtyczki zaworowej SVS Eco 11mm
- Systemy i instalacje automatyki przemysłowej
- Sterowanie zaworami hydrauliki i pneumatyki siłowej
- Maszyny produkcyjne i transportowe
- Automatyczne linie produkcyjne i montażowe
- Urządzenia do dystrybucji mediów, takich jak woda, oleje czy gazy techniczne
- Infrastruktura przemysłowa wymagająca wysokiego poziomu ochrony przed pyłem i wilgocią
Produkt polecany do zastosowania w środowiskach o szerokim zakresie temperatur oraz zwiększonych wymaganiach dotyczących bezpieczeństwa elektrycznego.
