Dostępny

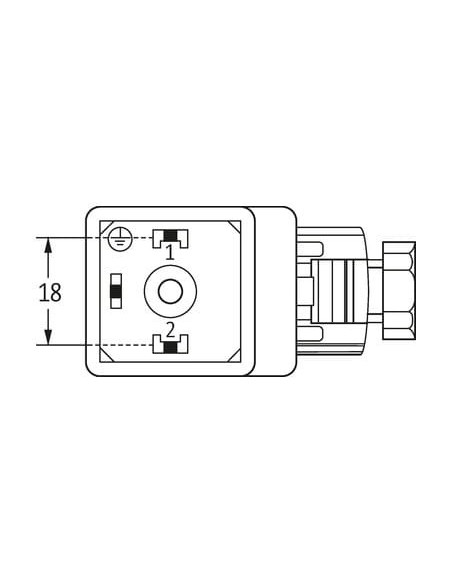

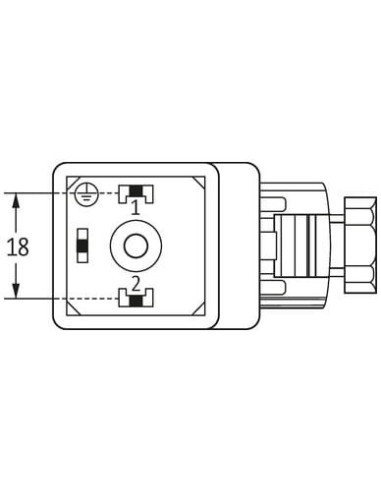

Typ A (18 mm)
12...30 V DC
Dioda LED i wzmacniacz przekaźnikowy
PG9
odporny na zwarcie i przeciążenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 12 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| odporny na zwarcie | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | PG9 |
| Obszar zaciskowy min. | 5 mm |
| Obszar zaciskowy maks. | 9,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Wtyczka zaworowa typu A 18 mm ze wzmacniaczem – rozwiązanie dla wymagających zastosowań przemysłowych
Wtyczka zaworowa typu A 18 mm ze wzmacniaczem o kodzie produktu 7000-29501-0000000 to wysokiej jakości komponent przeznaczony do podłączania cewek elektromagnetycznych zaworów i czujników w automatyce przemysłowej. Produkt charakteryzuje się kompaktową konstrukcją, niezawodnością działania oraz wieloma funkcjonalnościami, które sprawdzają się w trudnych warunkach pracy.
Zastosowania i możliwości wykorzystania
Wtyczka zaworowa typu A 18 mm znajduje szerokie zastosowanie w układach hydraulicznych, pneumatycznych oraz automatyce przemysłowej. Wykorzystywana jest do:
- podłączania cewek elektrozaworów w maszynach przemysłowych,
- instalacji sterujących i automatyzujących procesy przemysłowe,
- obsługi urządzeń pracujących w wymagających warunkach środowiskowych,
- aplikacji wymagających niezawodnej sygnalizacji stanu dzięki wbudowanej diodzie LED,
- systemów wymagających ochrony przeciwzwarciowej i przeciążeniowej.
Kluczowe cechy i zalety produktu
Wtyczka zaworowa typu A wyróżnia się następującymi właściwościami:

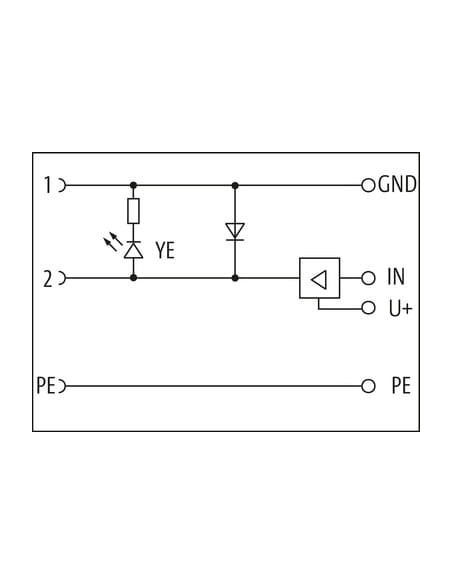

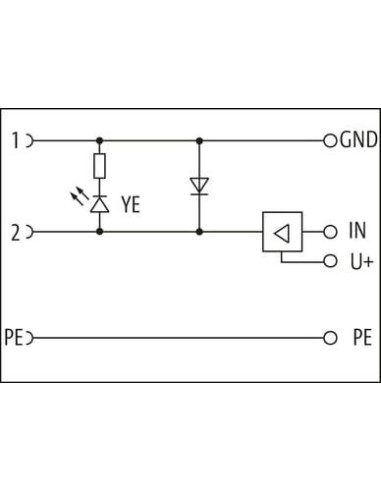

- Wbudowany wzmacniacz przekaźnikowy – gwarantuje niezawodne przekazywanie sygnału nawet na większe odległości, zapewniając stabilność pracy instalacji.
- Sygnalizacja LED (żółta) – umożliwia łatwą i szybką diagnostykę stanu pracy urządzenia, co znacznie ułatwia konserwację i przeglądy techniczne.
- Odporność na warunki przemysłowe – wtyczka została wykonana z tworzywa sztucznego odpornego chemicznie oraz na działanie olejów, dzięki czemu znajduje zastosowanie w miejscach narażonych na trudne media.
- Ochrona IP65 – wysoka klasa szczelności gwarantuje ochronę przed pyłem i strumieniami wody, co umożliwia pracę w wilgotnych i zapylonych środowiskach.
- Bezpieczne i pewne mocowanie – montaż poprzez złącze PG9 oraz śruby M3 umożliwia solidne przytwierdzenie wtyczki do wybranej instalacji.
- Funkcja odporności na zwarcia i przeciążenia – wbudowane zabezpieczenia zapewniają długą żywotność i bezpieczeństwo eksploatacji urządzeń.

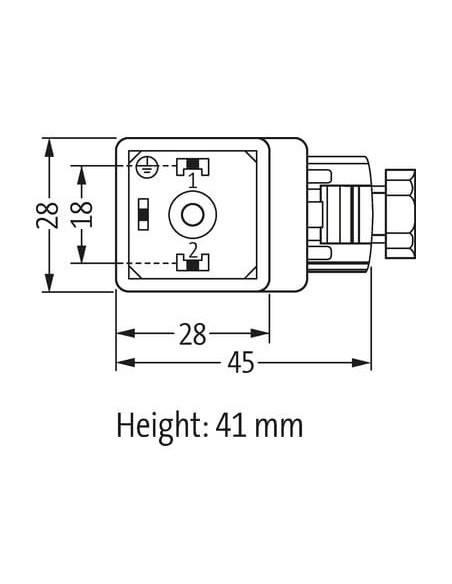

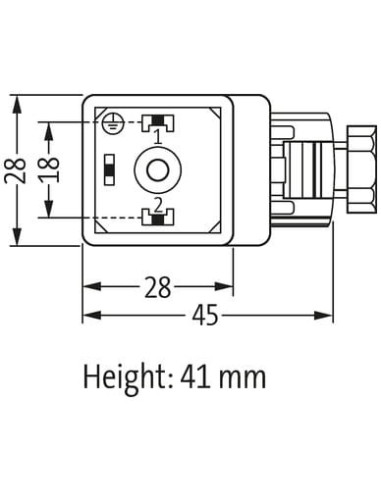

- Kompaktowe wymiary – niewielka wysokość (41 mm) i szerokość (28 mm) pozwalają na łatwą integrację z różnymi typami urządzeń.
Typowe środowiska pracy i warunki montażu
Produkt przeznaczony jest do pracy w temperaturze od -20°C do 60°C, co pozwala na zastosowanie w różnych sektorach przemysłu, w tym w wymagających aplikacjach zarówno zewnętrznych, jak i wewnętrznych. Zastosowanie odpowiednich przewodów oraz przestrzeganie wskazówek dotyczących promienia gięcia zapewnia zachowanie klasy ochrony IP65.
Przekrój przewodów do 1,5 mm² oraz zastosowanie zacisku PG9 umożliwiają szybkie i pewne podłączenie wtyczki do instalacji elektrycznej.
Korzyści dla użytkownika
Wtyczka zaworowa typu A 18 mm umożliwia tworzenie niezawodnych połączeń elektrycznych w urządzeniach przemysłowych, zapewniając:
- Minimalizację przestojów dzięki łatwej diagnostyce LED,
- Podniesienie bezpieczeństwa pracy poprzez zaimplementowane zabezpieczenia,
- Łatwość serwisowania oraz bezproblemową wymianę elementów.
Produkt spełnia normy jakości i bezpieczeństwa potwierdzone odpowiednimi certyfikatami, co czyni go idealnym rozwiązaniem do szerokiego spektrum zastosowań przemysłowych.
