Typ A (18 mm)
24 V AC/DC ±15%
LED i VDR
metryczny
samozłączne
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 20,4 V |
| Napięcie robocze AC maks. | 26,4 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 20,4 V |
| Napięcie robocze DC maks. | 26,4 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M16 x 1.5 |

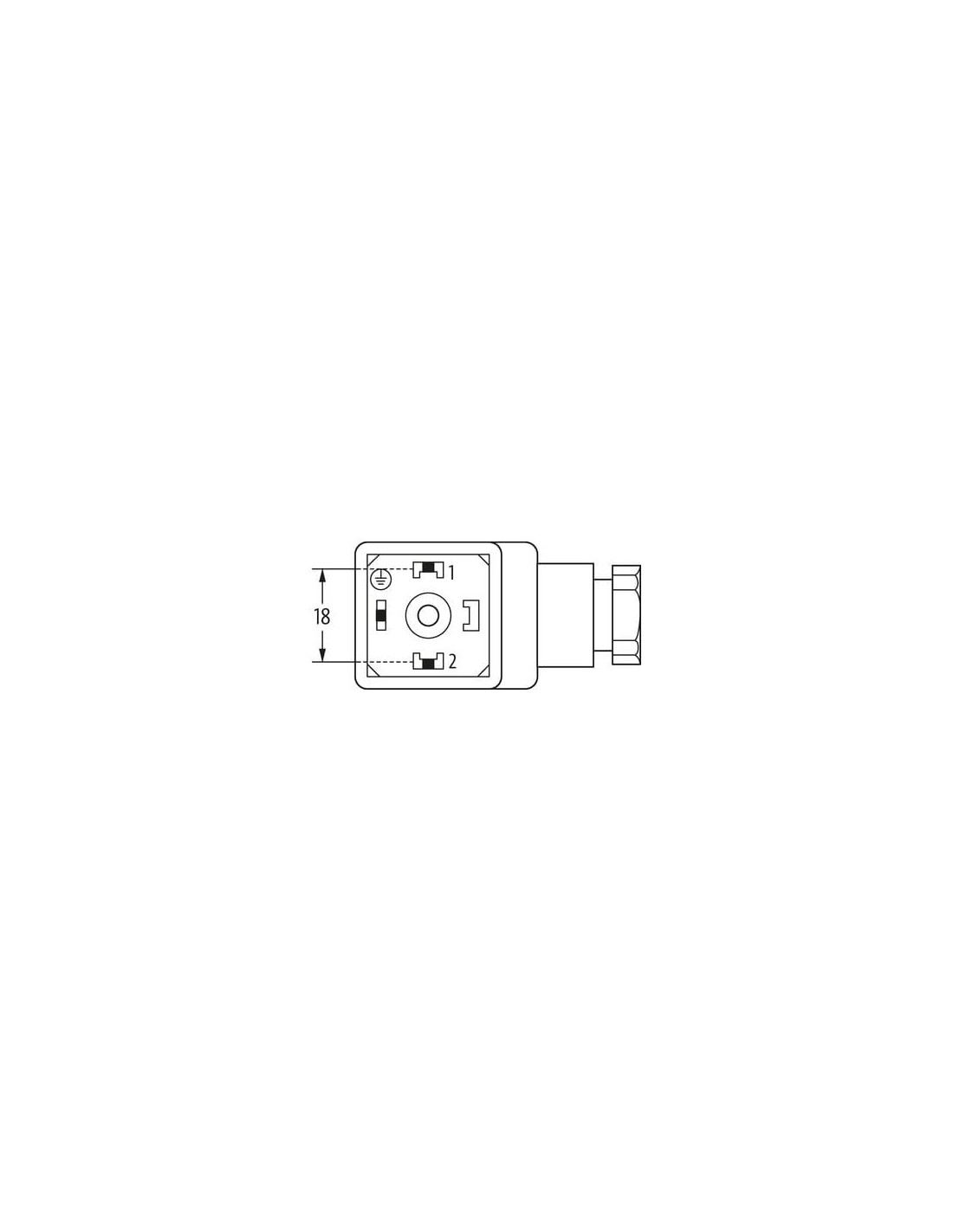

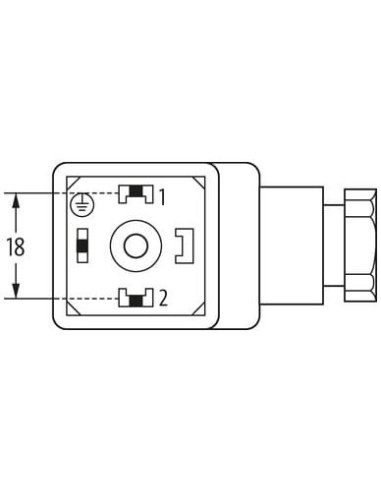

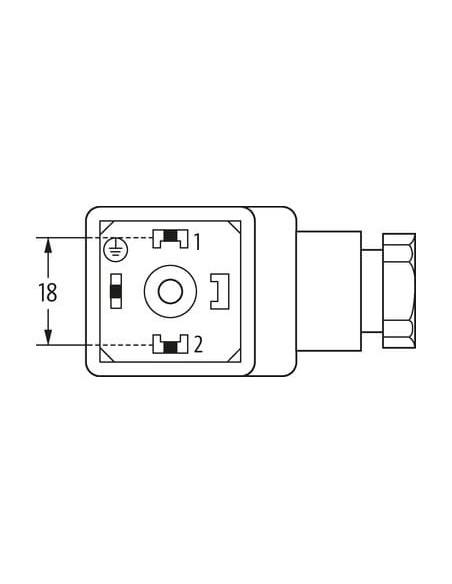

Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |

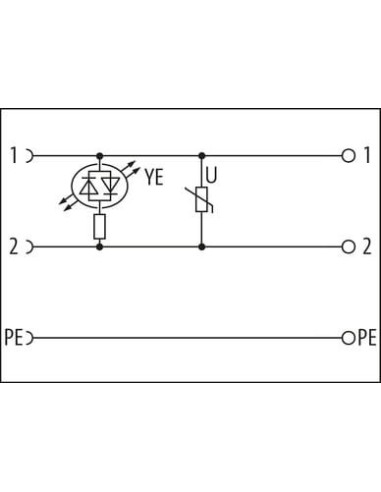

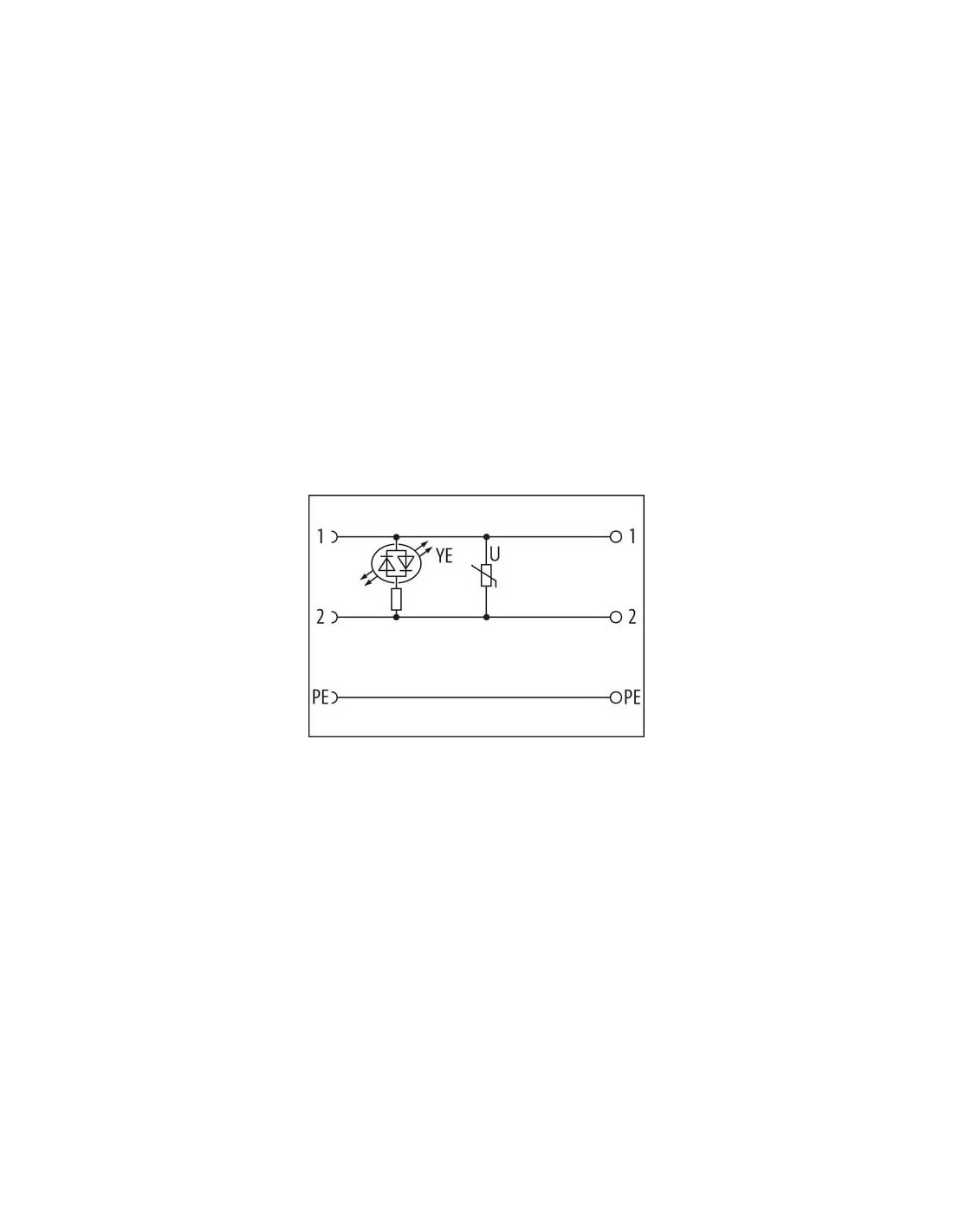

| Dodatkowy obwód | Varistor |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | nieprzezroczysty |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

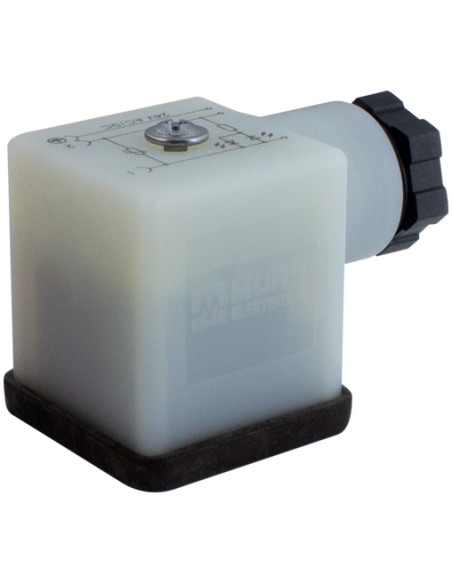

Wtyczka zaworowa SVS Eco typ A 18 mm 7000-29005-0000000 – Solidne i niezawodne połączenie dla zaworów przemysłowych
Wtyczka zaworowa SVS Eco typ A o wymiarze 18 mm to wszechstronne rozwiązanie do zastosowań w automatyce przemysłowej oraz instalacjach wymagających solidnych i bezpiecznych połączeń elektrycznych. Dzięki wysokiemu stopniowi ochrony IP65, produkt gwarantuje niezawodność pracy nawet w trudnych warunkach przemysłowych.
Najważniejsze zalety wtyczki zaworowej SVS Eco typ A
- Odporność na czynniki chemiczne i oleje – dzięki obudowie wykonanej z tworzywa sztucznego PA wtyczka doskonale sprawdza się w środowisku przemysłowym, gdzie kontakt z agresywnymi mediami jest częsty.
- Wyraźna sygnalizacja LED – żółta dioda LED umożliwia łatwe monitorowanie stanu pracy urządzenia, co zwiększa bezpieczeństwo obsługi oraz ułatwia diagnozowanie usterek.

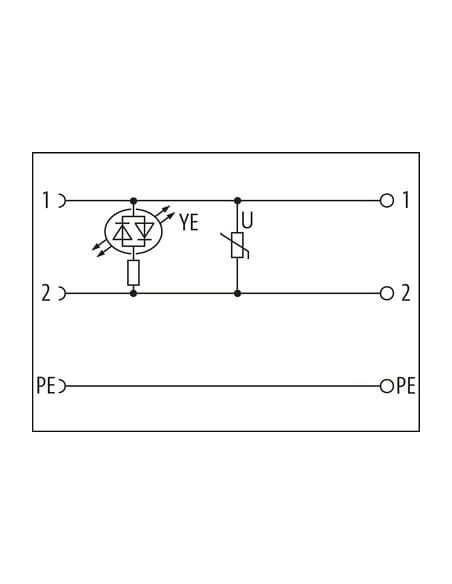

- Dodatkowa ochrona dzięki Varistorowi – zintegrowany obwód VDR chroni instalację przed przepięciami, co wydłuża czas bezawaryjnej eksploatacji.
- Bezpieczeństwo i szczelność – konstrukcja samozłączeniowa oraz wysokiej jakości uszczelka NBR zapewniają szczelność połączenia i łatwość instalacji.
- Uniwersalne zastosowanie – możliwość pracy w szerokim zakresie napięcia 24 V AC/DC ±15% umożliwia zastosowanie produktu w najpopularniejszych systemach zasilania dla cewek zaworowych.
Typowe zastosowania wtyczki zaworowej SVS Eco typ A 18 mm
Wtyczka zaworowa typ A 18 mm znajduje szerokie zastosowanie w:
- połączeniach cewek elektromagnetycznych w zaworach przemysłowych,
- infrastrukturze automatyki przemysłowej,
- systemach hydrauliki i pneumatyki,
- zasilaniu siłowników i urządzeń wykonawczych,
- maszynach produkcyjnych oraz liniach montażowych,
- instalacjach wymagających niezawodnej ochrony przed czynnikami zewnętrznymi.
Funkcjonalna i bezpieczna konstrukcja – cechy wyróżniające
Wtyczka SVS Eco została zaprojektowana z myślą o łatwym i szybkim montażu (włożona, przykręcona). Gniazdo posiada 2 bieguny oraz przewód PE do dodatkowego uziemienia. Jest odpowiednia do przewodów o przekroju od 0,5 do 1,5 mm², co gwarantuje szerokie możliwości dopasowania do indywidualnych potrzeb instalacyjnych.
Wytrzymałość i odporność na warunki otoczenia
Wtyczka zaworowa SVS Eco typ A może być bezpiecznie użytkowana w ekstremalnych zakresach temperatur od -40 °C do +90 °C. Dzięki wysokiemu stopniowi ochrony IP65, zarówno włożona, jak i przykręcona wtyczka gwarantuje pełną szczelność systemu.
Podsumowanie – Wtyczka zaworowa SVS Eco typ A 18 mm

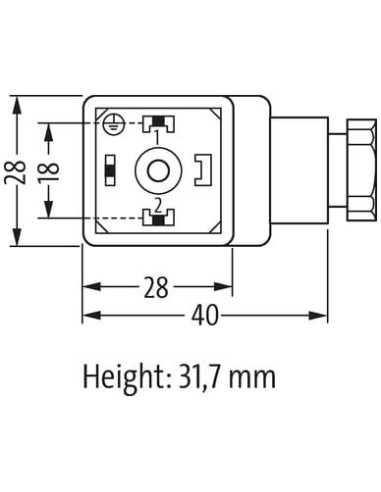

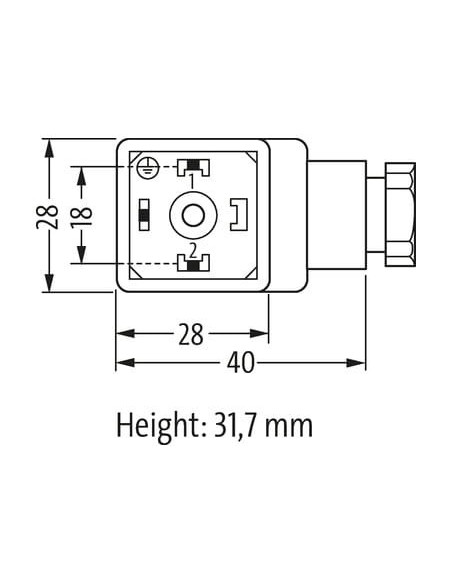

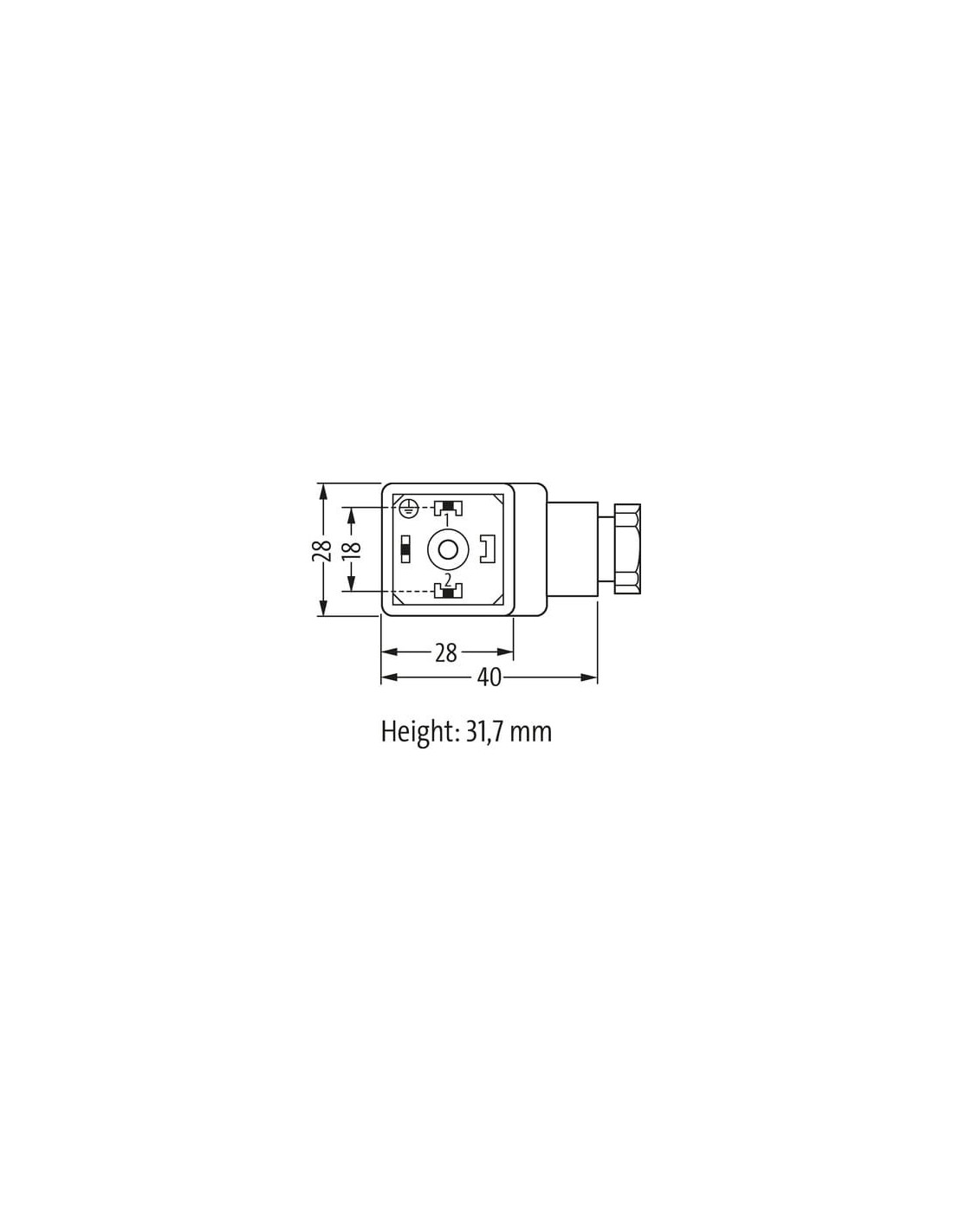

Stosowanie wtyczek zaworowych SVS Eco typ A w systemach automatyki przemysłowej oraz sterowania pozwala skutecznie ograniczyć przestoje oraz zwiększyć bezpieczeństwo i komfort obsługi. Kompaktowe wymiary (18 mm, wysokość 31,7 mm) ułatwiają integrację nawet w ograniczonej przestrzeni zabudowy, a zastosowane materiały zapewniają wieloletnią, bezproblemową eksploatację.
