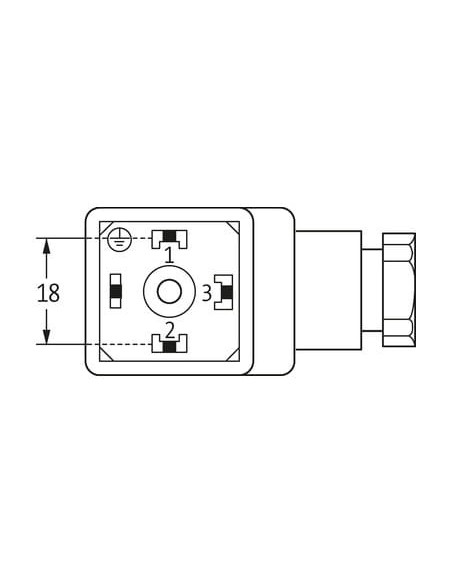

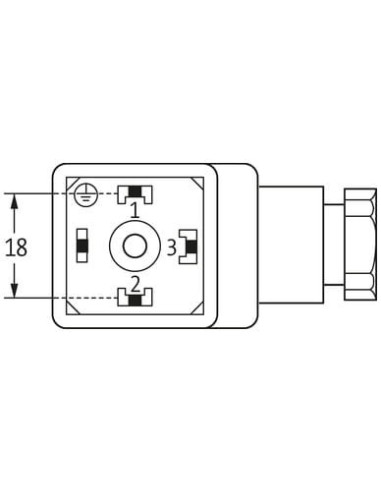

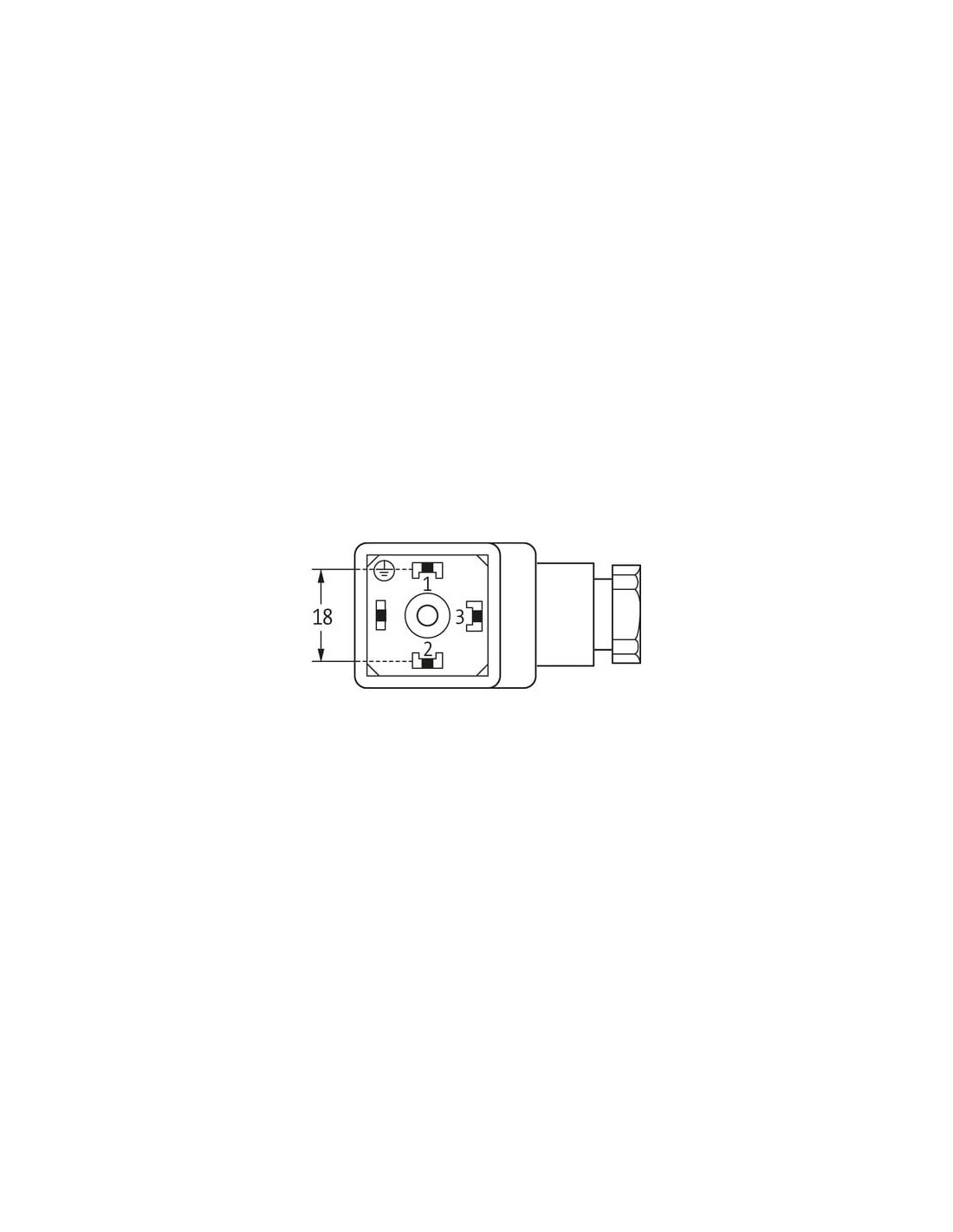

Typ A (18 mm) dla wyłączników ciśnieniowych
250 V AC/DC
bez komponentów
metryczny
samozłączne
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M16 x 1.5 |
Instalowanie | Układ pinów

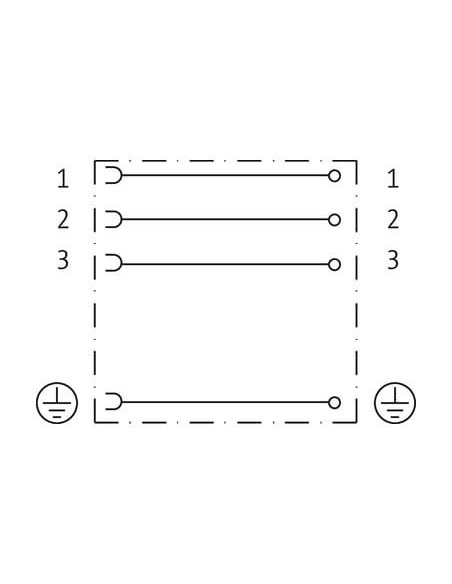

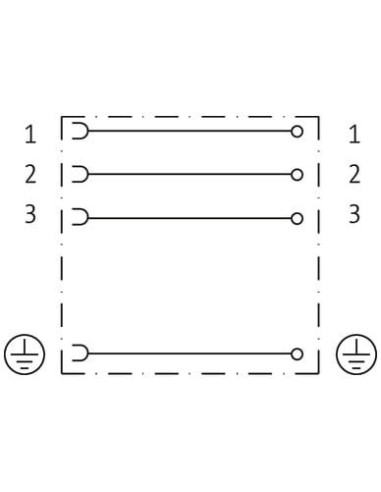

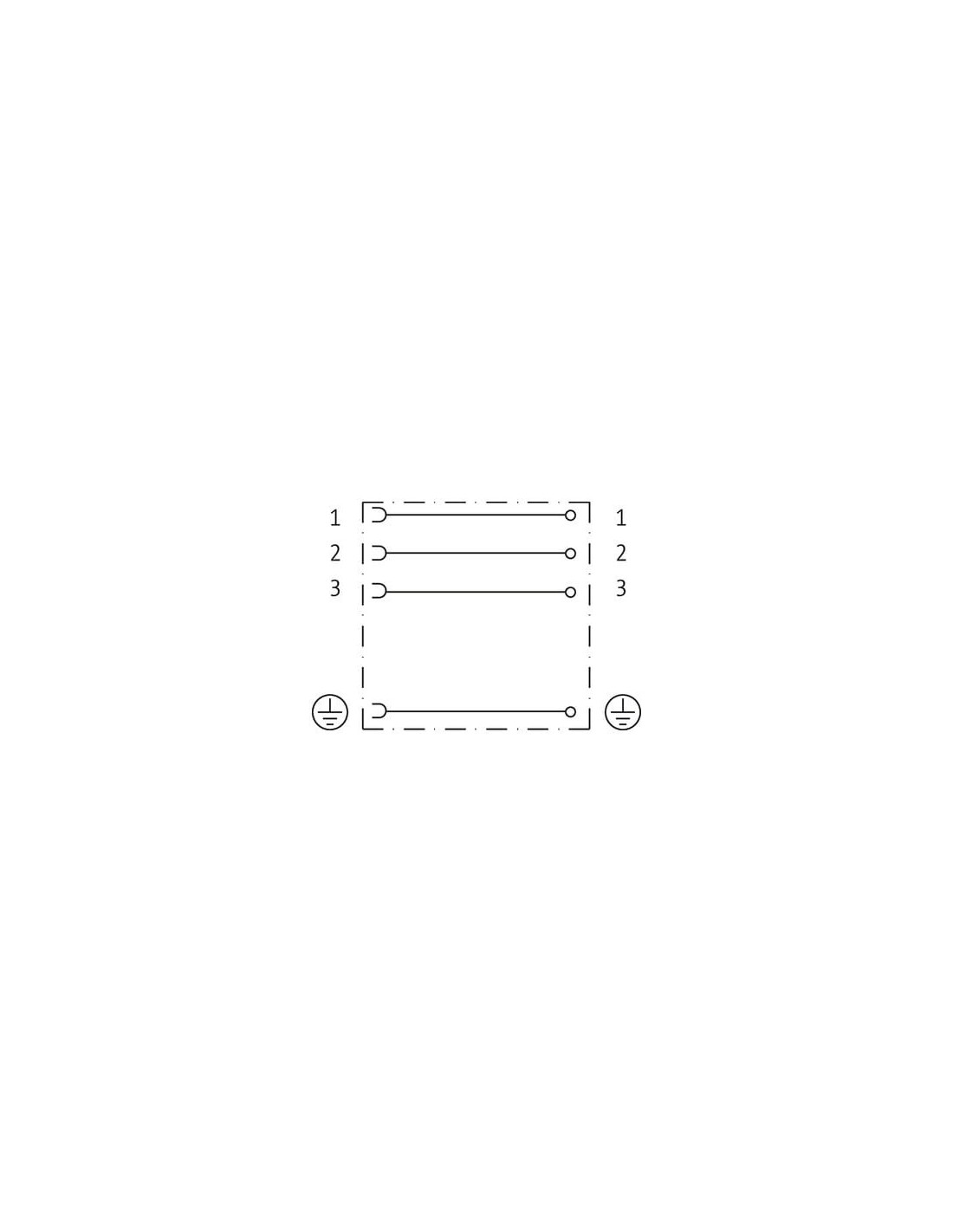

| Liczba biegunów | 3 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

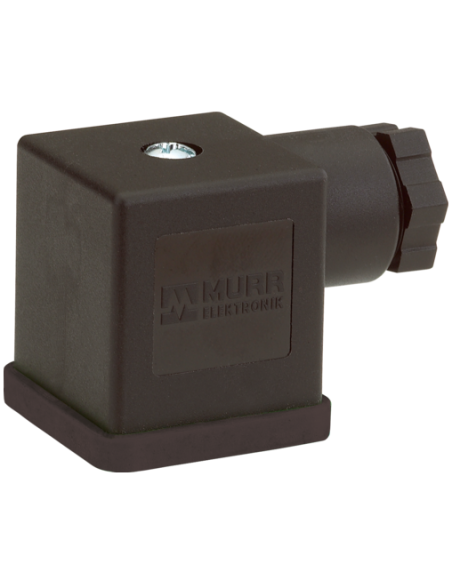

Wtyczka zaworowa SVS Eco typ A 18mm – niezawodne połączenie dla wyłączników ciśnieniowych
Wtyczka zaworowa SVS Eco, typ A 18mm (kod produktu: 7000-29406-0000000) to wydajne i solidne rozwiązanie połączeniowe do zastosowań w automatyce oraz instalacjach przemysłowych, przeznaczone w szczególności do współpracy z wyłącznikami ciśnieniowymi. Dzięki standardowi metrycznemu oraz samoczynnemu zaciskowi, produkt ten charakteryzuje się łatwością montażu oraz wysoką trwałością, nawet w wymagających warunkach.
Konstrukcja i właściwości ochronne wtyczki zaworowej SVS Eco 18 mm
Obudowa wtyczki została wykonana z wytrzymałego tworzywa PA (poliamid), które wykazuje bardzo dobrą odporność chemiczną oraz na działanie olejów, co zapewnia długotrwałą eksploatację także w środowiskach przemysłowych narażonych na działanie agresywnych mediów. Uszczelka wykonana z NBR gwarantuje skuteczne zabezpieczenie przed pyłem i wilgocią. Stopień ochrony IP65 zapewnia pełną szczelność przy odpowiednim montażu.
Wielość zastosowań – kluczowe cechy wtyczki zaworowej SVS Eco
- Zasilanie do 250 V AC/DC oraz prąd roboczy do 10 A pozwalają na korzystanie ze złączki w szerokim zakresie aplikacji automatyki i sterowania.
- Liczba biegunów: 3 + PE – umożliwia wszechstronne podłączanie urządzeń wymagających uziemienia.
- Montaż: włożenie i przykręcenie – prosta i szybka instalacja, bez konieczności użycia specjalistycznych narzędzi.

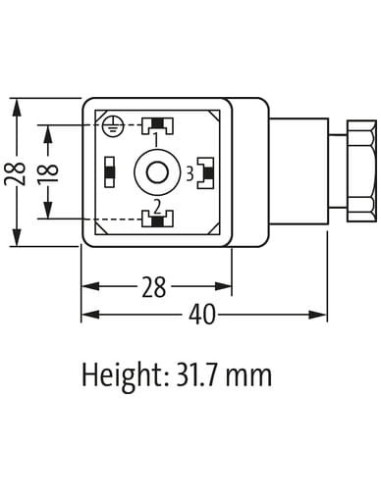

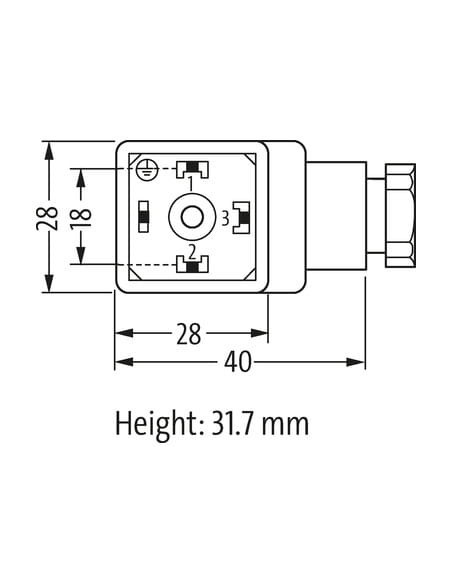

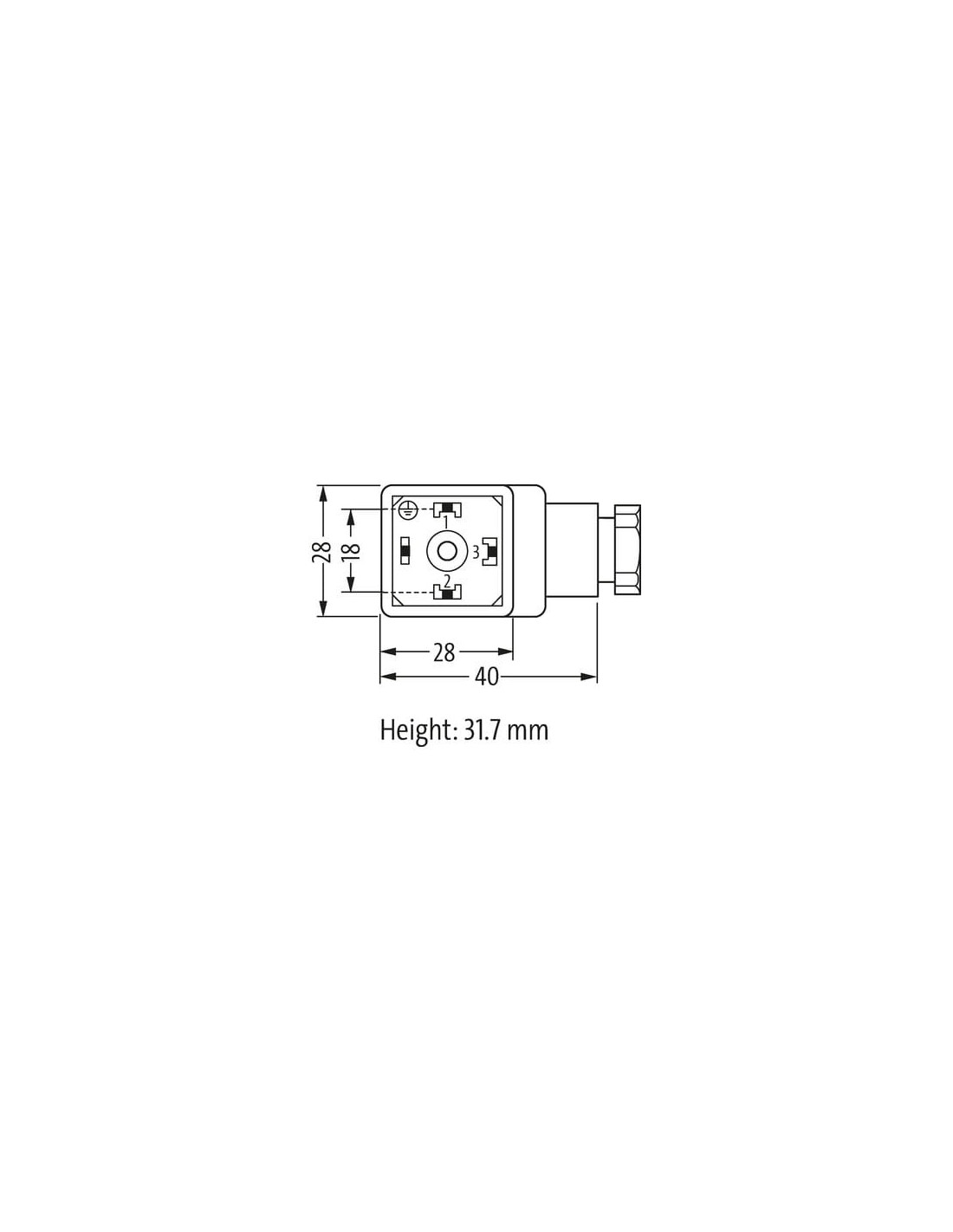

- Wymiary kompaktowe (28 x 28 mm, wysokość 31,7 mm, długość całkowita 40 mm) sprawiają, że wtyczka idealnie sprawdzi się również w ograniczonej przestrzeni zabudowy.
- Gwint montażowy M16 x 1.5 umożliwia pewne i trwałe mocowanie przewodów.
Typowe zastosowanie wtyczki zaworowej SVS Eco
Dzięki swoim właściwościom konstrukcyjnym i parametrom elektrycznym, wtyczka SVS Eco znajduje zastosowanie w:
- Wyłącznikach ciśnieniowych, zaworach elektromagnetycznych, czujnikach oraz elementach wykonawczych automatyki przemysłowej
- Systemach hydraulicznych i pneumatycznych
- Stacjach kontroli oraz punktach serwisowych przemysłowych instalacji maszynowych
- Instalacjach wymagających wysokiej klasy szczelności i odporności na czynniki zewnętrzne
Instrukcje i zalecenia dotyczące montażu wtyczki zaworowej
- Należy zachować właściwy promień gięcia przewodów, aby nie naruszyć szczelności wg klasy IP.
- Ochrona przed obciążeniami mechanicznymi – zaleca się stosowanie obejm lub opasek zaciskowych do kabli.
- Łatwe dopasowanie do przewodów o przekroju od 0,5 do 1,5 mm².
- Moment dokręcania zacisków: 0,2 Nm.
Wytrzymałość temperaturowa i trwałość w ekstremalnych warunkach
Zakres temperatur pracy: od -40°C do +90°C, co umożliwia zastosowanie wtyczki zarówno w chłodni, jak i w wysokotemperaturowych aplikacjach przemysłowych.
Dzięki przemyślanej konstrukcji, wysokiemu standardowi montażu i kompatybilności ze standardowymi wyłącznikami ciśnieniowymi typ A z rozstawem 18 mm, wtyczka zaworowa SVS Eco to niezawodne i funkcjonalne rozwiązanie dla przemysłu, automatyki i serwisu.
