Dostępny
Typ A (18 mm)
24...230 V AC/DC

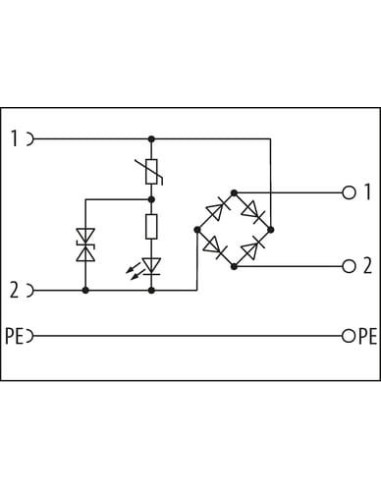

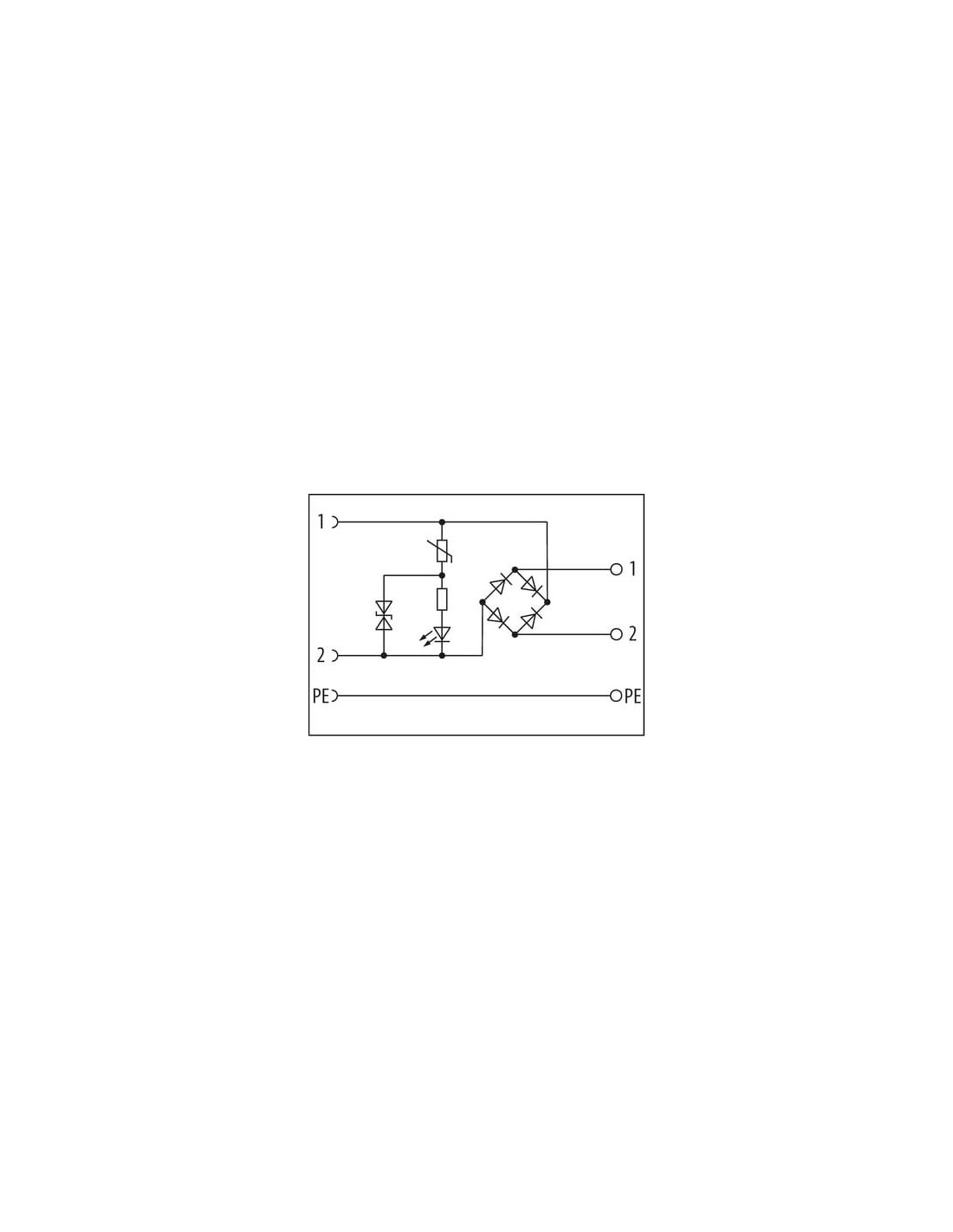

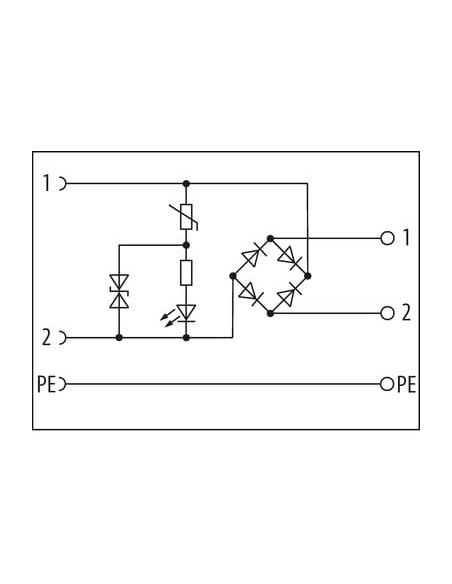

Dioda LED i prostownik mostkowy
metryczny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 24 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 24 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 1 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M16 x 1.5 |

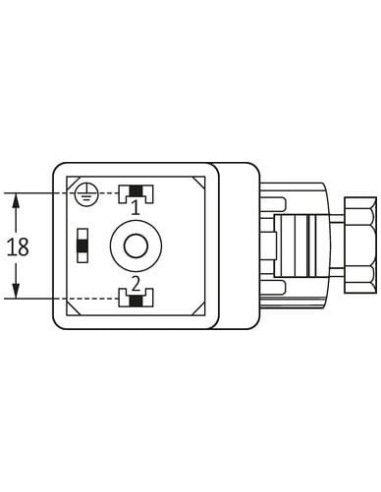

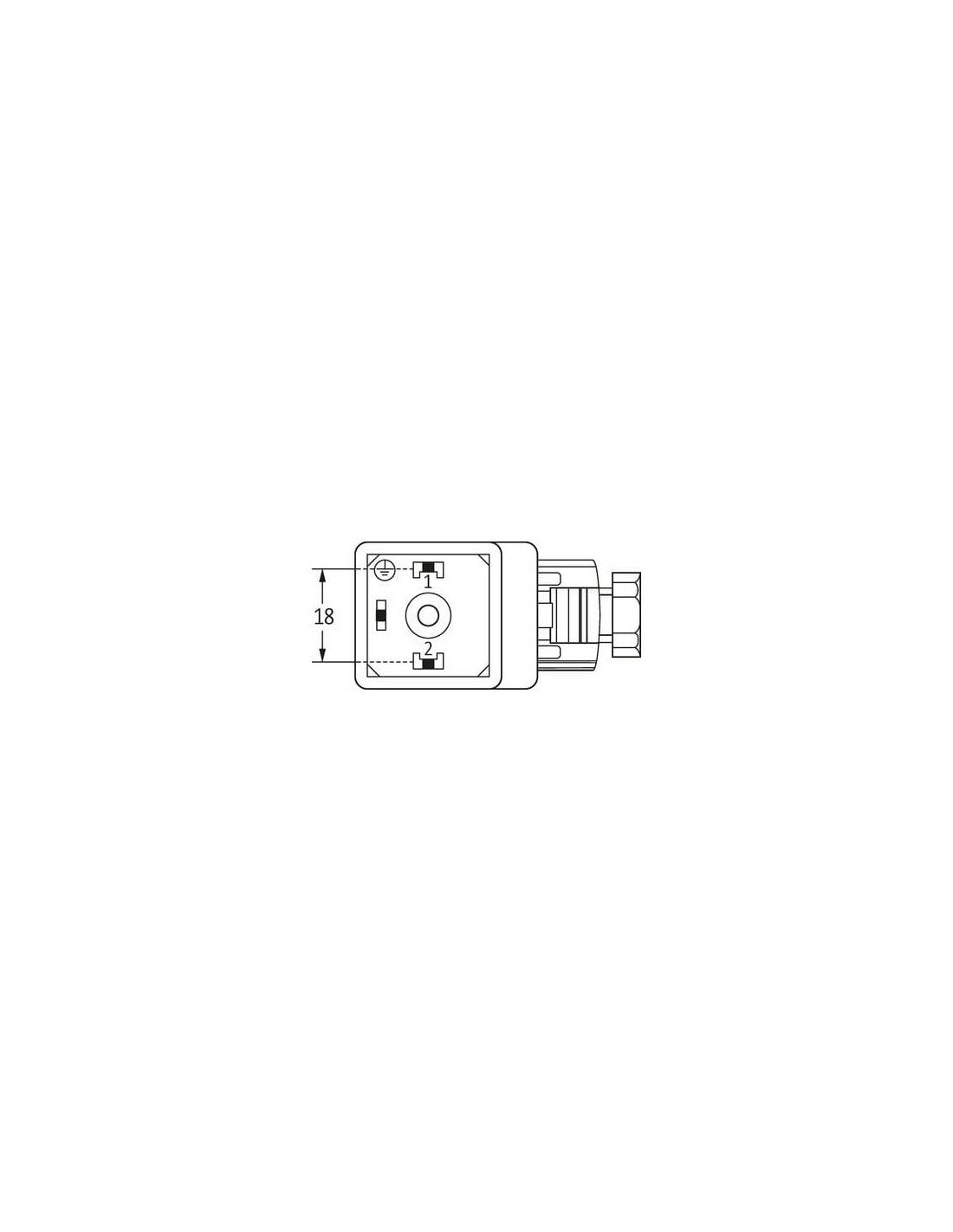

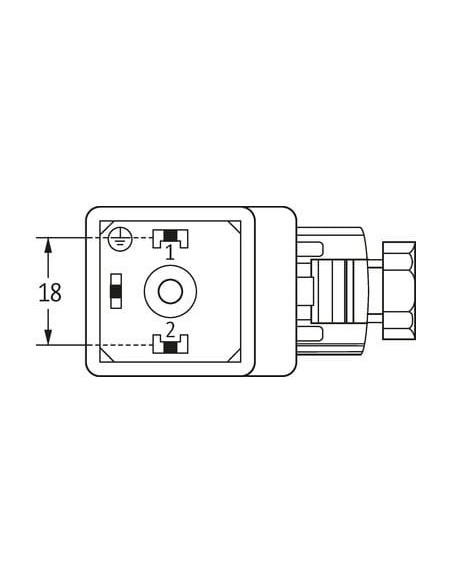

Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 5 mm |
| Obszar zaciskowy maks. | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

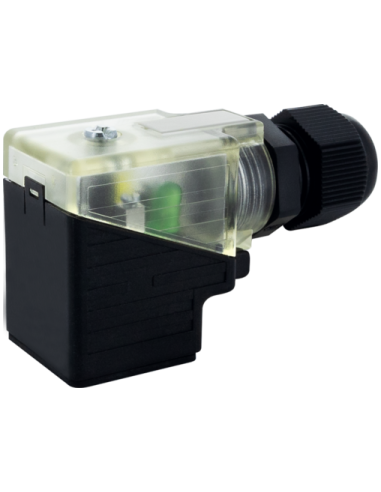

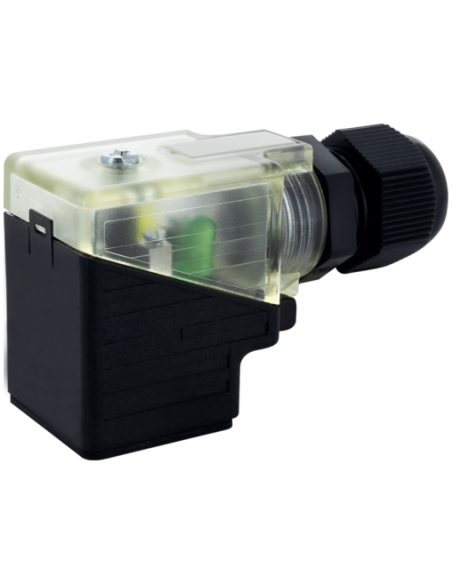

Wtyczka zaworowa typu A 18mm 7000-29521-0000000 – niezawodne połączenie do zaworów elektromagnetycznych
Wtyczka zaworowa typu A 18mm o kodzie produktu 7000-29521-0000000 to wysokiej jakości komponent przeznaczony do przemysłowych układów automatyki oraz instalacji zaworów elektromagnetycznych. Jej uniwersalne, metryczne wykonanie oraz szeroki zakres napięć zasilania od 24 do 230 V AC/DC sprawiają, że doskonale sprawdzi się w wielu zastosowaniach.
Wszechstronne zastosowanie wtyczki zaworowej typu A 18mm
Wtyczki zaworowe typu A są szeroko stosowane w branży przemysłowej, m.in. w automatyce, hydraulice siłowej, pneumatyce oraz systemach sterowania maszynami. Umożliwiają łatwe i szybkie podłączanie cewek zaworów elektromagnetycznych, gwarantując bezpieczne i trwałe połączenie elektryczne. Wtyczka sprawdzi się zarówno w zastosowaniach stacjonarnych, jak i mobilnych, gdzie istotna jest odporność na warunki środowiskowe.
Najważniejsze cechy i zalety
- Szeroki zakres napięcia roboczego: 24...230 V AC/DC, co pozwala na zastosowanie w różnych instalacjach.
- Stopień ochrony IP65 – skuteczna ochrona przed wnikaniem pyłu i wodą, idealna do wymagających warunków przemysłowych.
- Wbudowana dioda LED (żółty wskaźnik stanu) oraz prostownik mostkowy – szybka diagnostyka i możliwość pracy w obu polaryzacjach.
- Obudowa z wytrzymałego tworzywa sztucznego odpornego na oleje oraz wiele chemikaliów.
- Łatwy i szybki montaż dzięki przykręcanej konstrukcji oraz solidnemu połączeniu gwintowemu M16 x 1.5.
- Przejrzysty układ pinów 2 + PE – bezproblemowe podłączenie przewodów.
Bezpieczeństwo i niezawodność w każdych warunkach
Wtyczka została zaprojektowana z myślą o bezpiecznej eksploatacji w trudnych warunkach przemysłowych – odporność na temperatury od -20°C do +60°C oraz wysoki poziom izolacji (grupa III wg IEC 60664-1). Zintegrowane elementy ochronne zwiększają poziom bezpieczeństwa zarówno urządzeń, jak i operatorów.
Typowe zastosowania
- Automatyzacja produkcji, linie montażowe
- Hydraulika siłowa, układy pneumatyczne
- Sterowanie zaworami w instalacjach przemysłowych
- Maszyny budowlane i rolnicze
- Aplikacje wymagające niezawodności oraz odporności na czynniki zewnętrzne

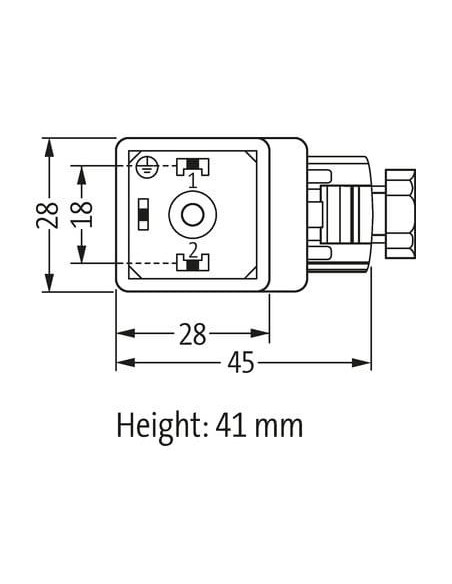

Wymiary i montaż

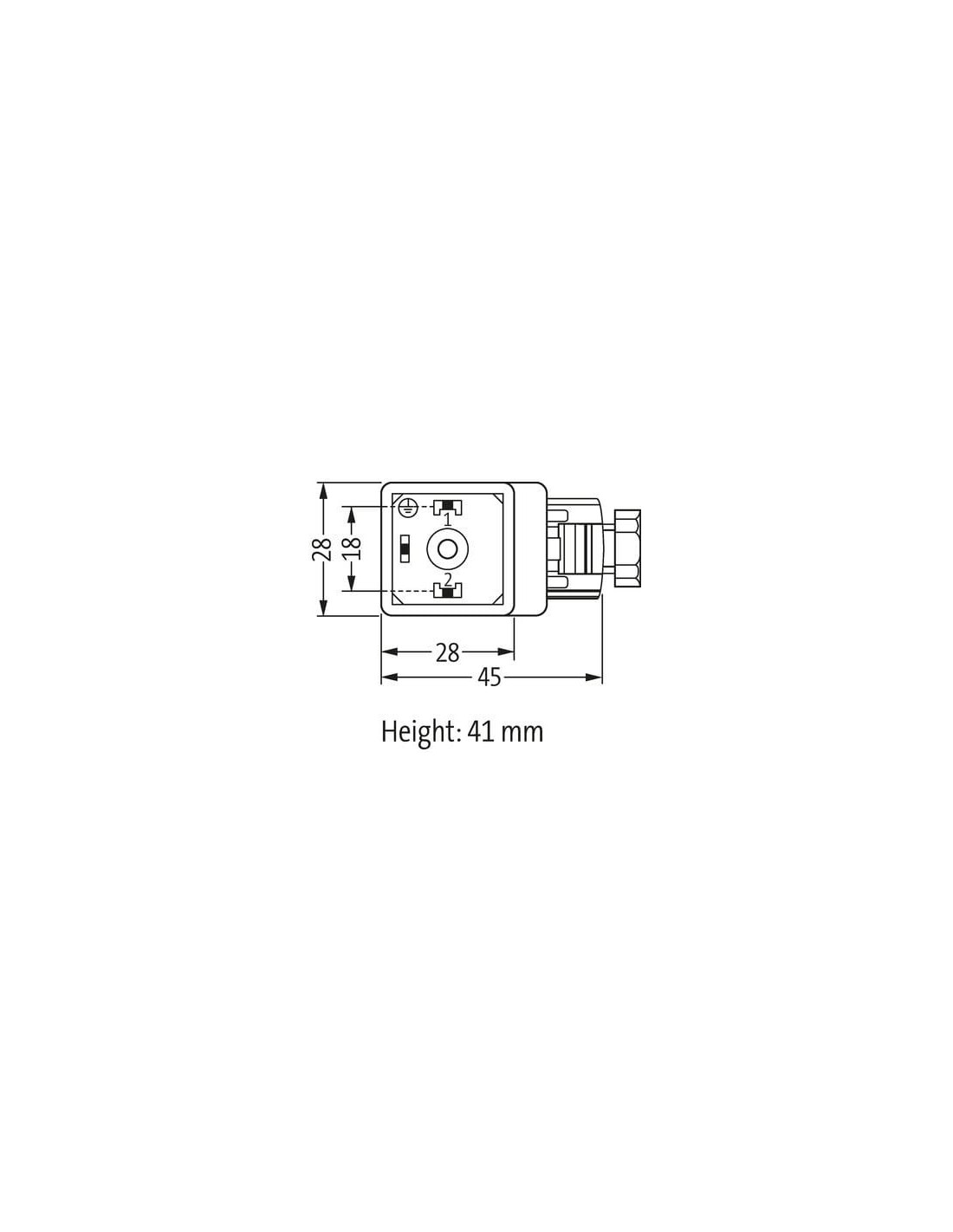

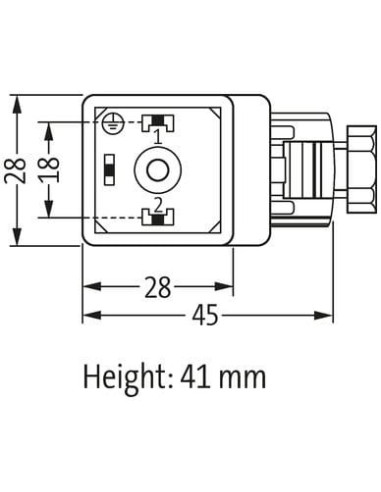

Kompaktowe rozmiary (wysokość 41 mm, długość 45 mm, szerokość 28 mm) oraz układ pinów zgodny z normą zapewniają szybką integrację z cewkami i gniazdami zaworów. Wtyczka umożliwia łatwe prowadzenie przewodów o przekroju do 1,5 mm² i zapewnia solidne mocowanie śrubą M3.
Solidność i odporność – idealne rozwiązanie dla wymagających aplikacji
Dodatkowe zalecenia dotyczące odporności chemicznej oraz odpowiednie zabezpieczenia przed naprężeniami mechanicznymi gwarantują wysoką trwałość i niezawodność nawet w najbardziej wymagających środowiskach pracy.
