Typ A (18 mm)
24 V AC/DC ±15%
LED i VDR
metryczny
samozłączne
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 20,4 V |
| Napięcie robocze AC maks. | 26,4 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 20,4 V |
| Napięcie robocze DC maks. | 26,4 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M16 x 1.5 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Dodatkowy obwód | Varistor |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | nieprzezroczysty |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

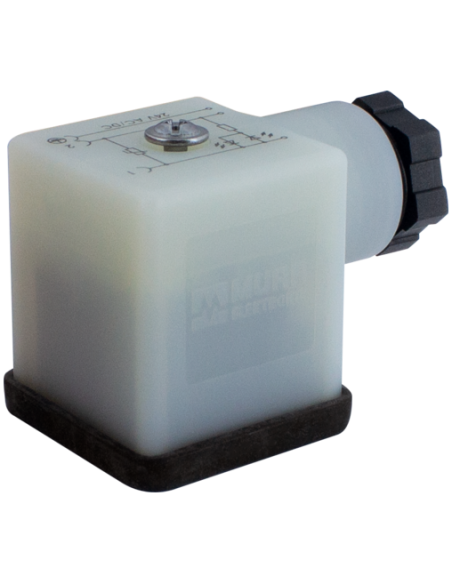

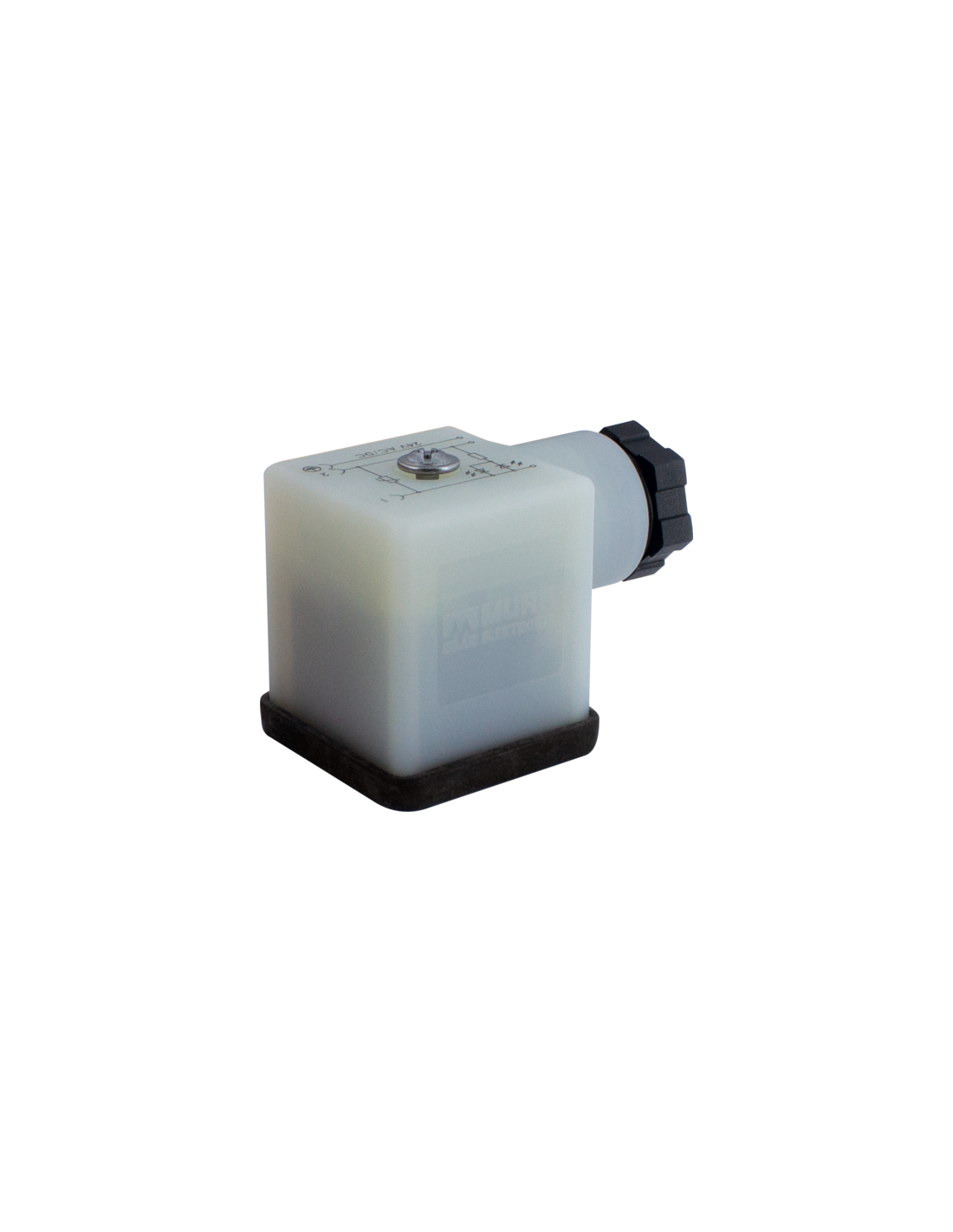

Wtyczka zaworowa SVS Eco typ A 18mm 7000-29006-0000000 – do elektrozaworów
Wtyczka zaworowa SVS Eco typ A 18mm o numerze katalogowym 7000-29006-0000000 to niezawodne i solidne rozwiązanie dedykowane do podłączania elektrozaworów oraz innych urządzeń wymagających skutecznej integracji z instalacjami automatyki. Zastosowanie standardu typ A (18 mm) umożliwia szybki i stabilny montaż w różnorodnych aplikacjach przemysłowych i procesowych.
Zastosowanie i możliwości wtyczki zaworowej SVS Eco
Produkt doskonale sprawdza się w instalacjach automatyki przemysłowej, systemach pneumatycznych oraz układach hydraulicznych. Przeznaczony jest do podłączania cewek elektromagnetycznych, elektrozaworów i podobnych komponentów. Dzięki obudowie z odpornego tworzywa sztucznego oraz zastosowaniu wysokiej klasy uszczelki NBR, wtyczka może być używana nawet w trudnych warunkach przemysłowych, gdzie występuje kontakt z chemikaliami lub olejami.
- Automatyzacja procesów produkcyjnych
- Układy sterowania zaworami w przemyśle spożywczym, chemicznym i energetycznym
- Aplikacje w systemach klimatyzacyjnych i wentylacyjnych
- Rozwiązania w branży wod-kan oraz instalacjach ochrony środowiska
Najważniejsze cechy i korzyści wtyczki zaworowej

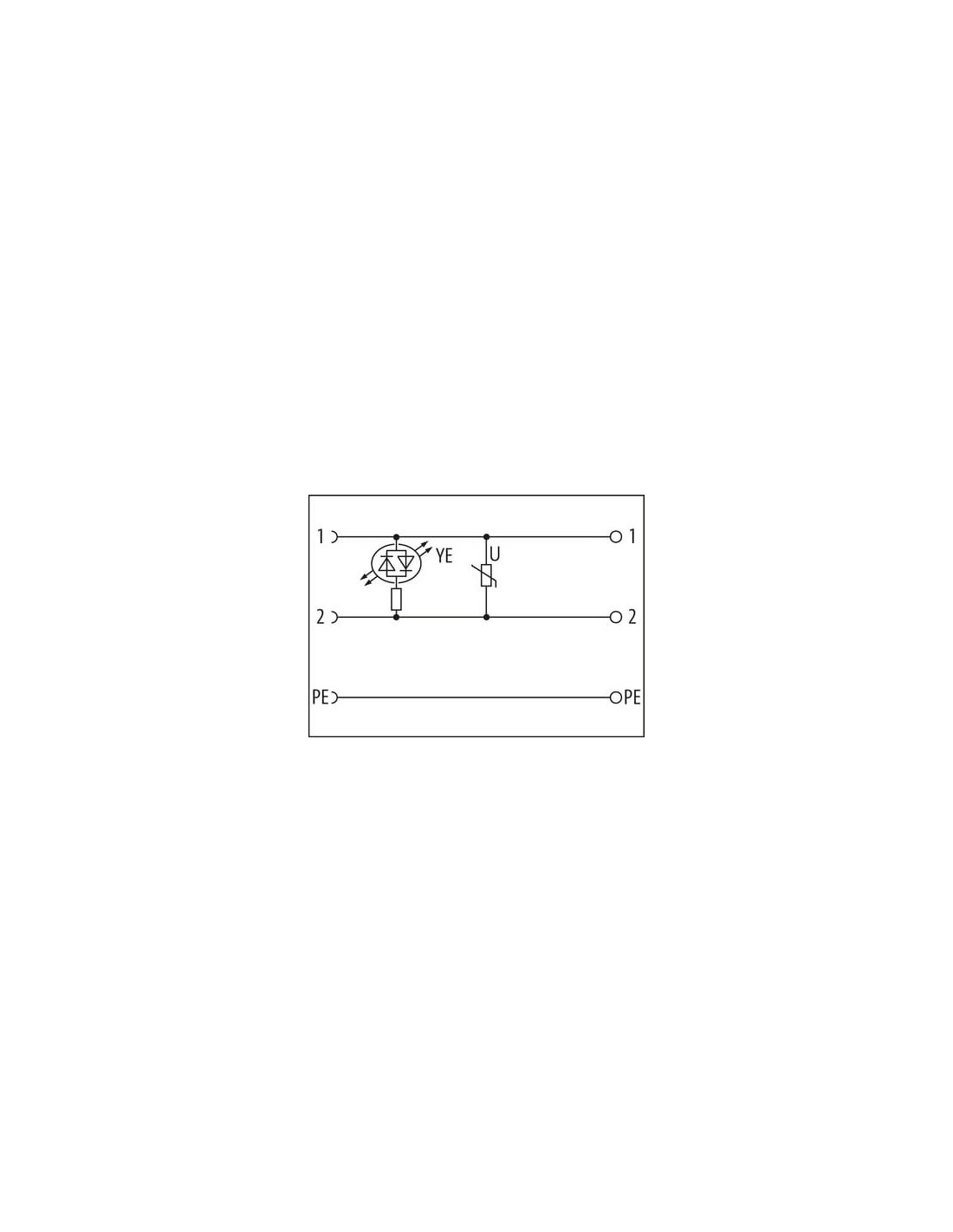

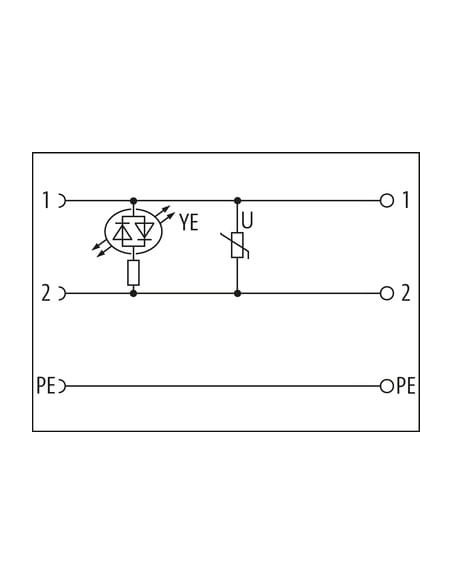

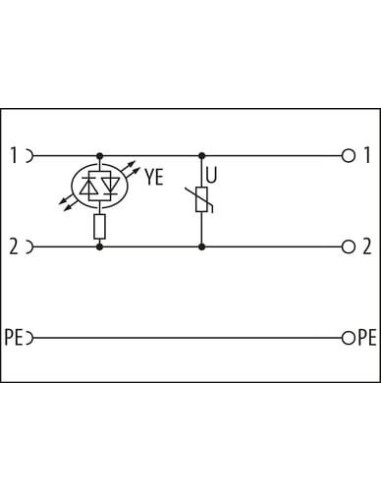

Wtyczka zaworowa SVS Eco, typ A 18mm, zapewnia wysoki standard ochrony IP65, co gwarantuje efektywną ochronę urządzeń elektrycznych przed wnikaniem pyłu oraz strumieniami wody. Wbudowana dioda LED o barwie żółtej umożliwia szybką sygnalizację stanu pracy zaworu, co ułatwia diagnozowanie układu w czasie rzeczywistym. Dodatkowo, zastosowany warystor (VDR) chroni urządzenie przed przepięciami i zakłóceniami, zwiększając bezpieczeństwo użytkowania.
- Szybki montaż z wykorzystaniem samozłączy oraz standardowego gwintu M16 x 1.5
- Bezpieczna praca w zakresie napięć 24 V AC/DC (±15%)
- Solidne wykonanie – obudowa z PA (poliamid), uszczelnienie z NBR
- Wyraźna sygnalizacja pracy dzięki widocznej diodzie LED
- Uniwersalność zastosowania w wielu zastosowaniach automatyki
Konstrukcja i montaż – SVS Eco typ A 18mm

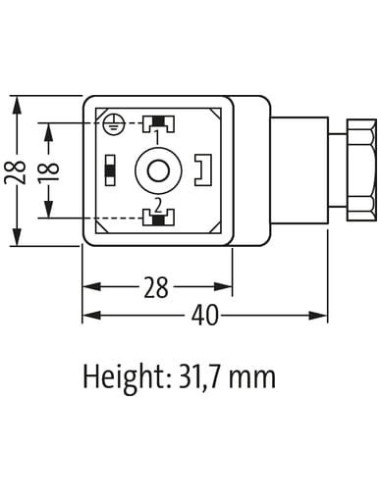

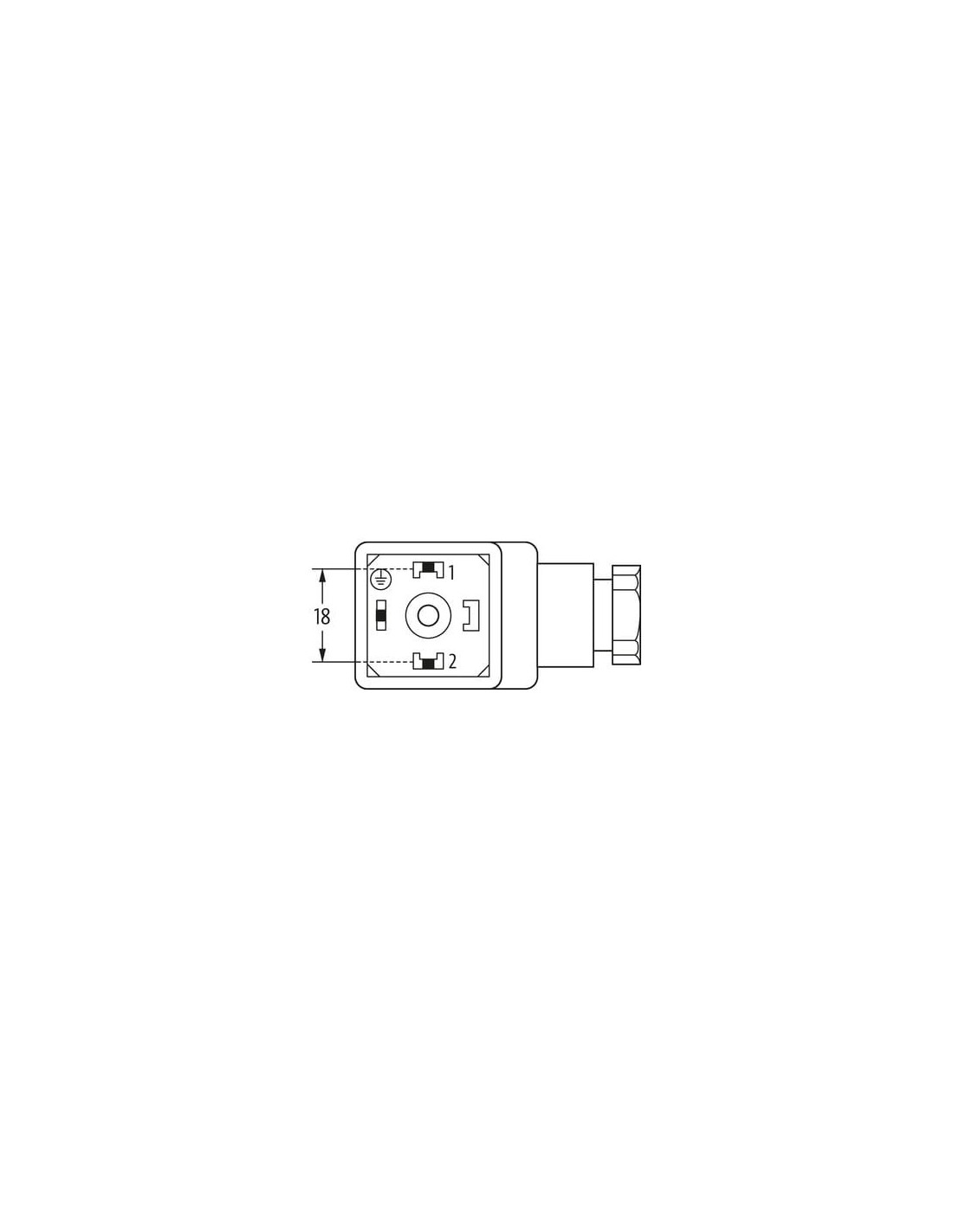

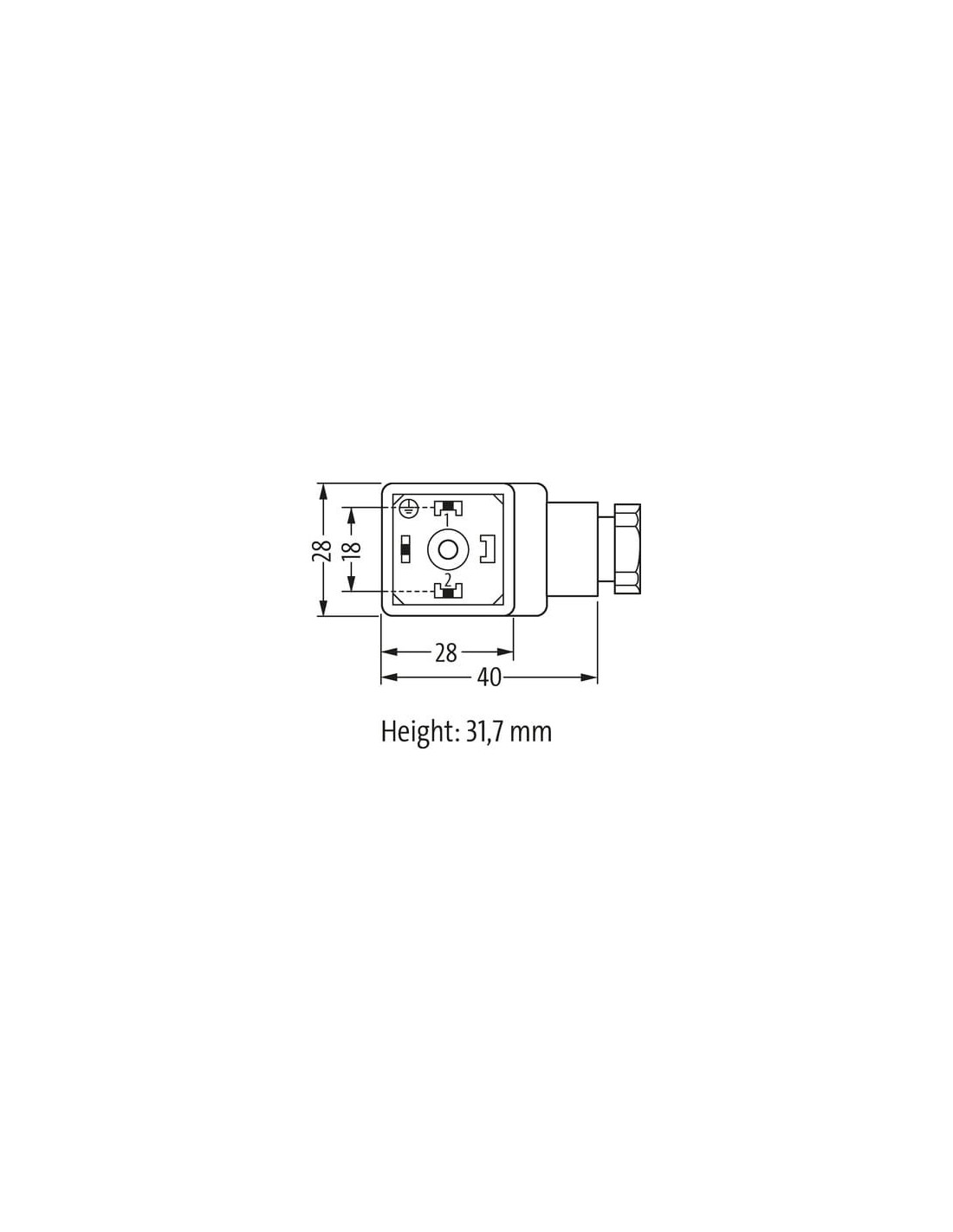

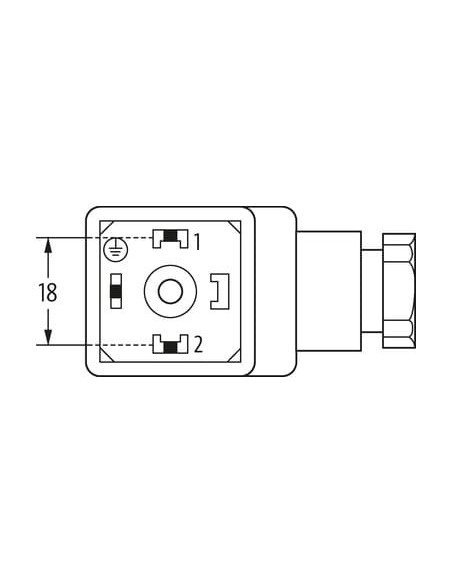

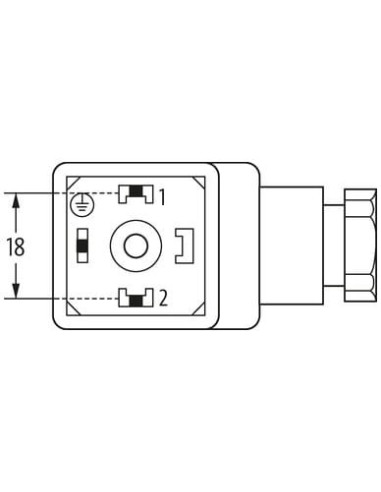

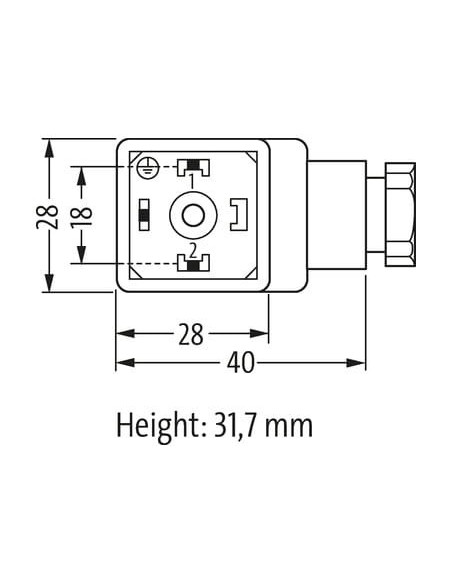

Dzięki kompaktowym wymiarom (wysokość 31,7 mm, podstawa 28x28 mm, odległość pinów 18 mm), wtyczka zaworowa umożliwia wygodne podłączenie 2 biegunów + PE. Instalacja odbywa się poprzez włożenie i przykręcenie elementu, z zapewnionym momentem dokręcenia dla śruby zaciskowej oraz montażowej (M3). Precyzyjnie dobrane materiały gwarantują odporność na uszkodzenia mechaniczne oraz zróżnicowane warunki otoczenia (zakres temperatur od -40 do +90°C). Układ pinów oraz „samozłączne” wykonanie pozwala na szybkie łączenie z cewkami proporcjonalnymi oraz innymi urządzeniami.
Bezpieczeństwo użytkowania i wytrzymałość
Wtyczka przeznaczona jest do pracy w wymagających warunkach przemysłowych – wysoki stopień ochrony IP65, wytrzymałość na wstrząsy i drgania oraz niezawodność w szerokim zakresie temperatur to kluczowe zalety urządzenia. Warystor zwiększa ochronę przed przepięciami, a zastosowane uszczelnienia pozwalają na eksploatację urządzenia nawet w obliczu agresywnych mediów (przy założeniu poprawnego doboru materiałów – szczegółowe informacje dostępne na życzenie).
- Podwyższona odporność chemiczna i mechaniczna
- Przeznaczenie do systemów, w których kluczowa jest ciągłość pracy i niezawodność
- Wytrzymałość na temperatury od -40 do +90°C
Podsumowanie – nowoczesna wtyczka do zaworów elektromagnetycznych
Wtyczka zaworowa SVS Eco typ A 18mm 7000-29006-0000000 to doskonały wybór do aplikacji przemysłowych, w których liczy się bezpieczeństwo, funkcjonalność oraz niezawodność. Dzięki solidnej konstrukcji, łatwości montażu, wyraźnej sygnalizacji LED oraz podwyższonej odporności mechanicznej i chemicznej, wtyczka ta znajduje szerokie zastosowanie w automatyce, przemyśle spożywczym, energetyce, hydraulice i wielu innych branżach.
