Typ A (18 mm)
110 V AC/DC ±15%
LED i VDR
metryczny
samozłączne
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 110 V |
| Napięcie robocze AC min. | 93,5 V |
| Napięcie robocze AC maks. | 126,5 V |
| Napięcie robocze DC | 110 V |
| Napięcie robocze DC min. | 93,5 V |
| Napięcie robocze DC maks. | 126,5 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M16 x 1.5 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Dodatkowy obwód | Varistor |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | nieprzezroczysty |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

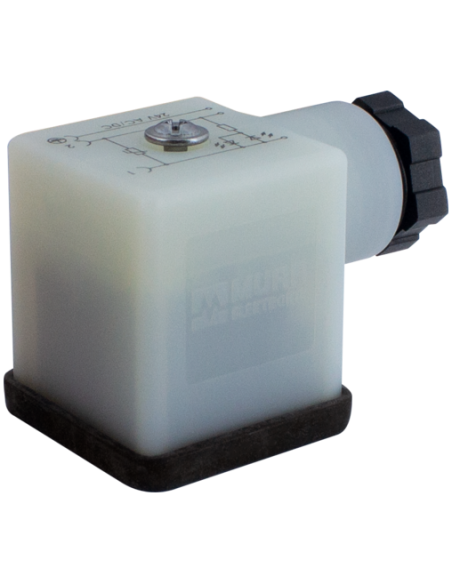

Wtyczka zaworowa SVS Eco typ A 18mm LED + VDR 110VAC/DC – złącze elektrozaworu o wysokiej trwałości
Wtyczka zaworowa SVS Eco typ A 18mm LED + VDR, 110VAC/DC to wysokiej jakości, uniwersalne złącze przeznaczone do instalacji elektrozaworów, czujników i urządzeń automatyki przemysłowej. Została zaprojektowana z myślą o wymagających aplikacjach przemysłowych, w których niezawodność i odporność mechaniczna są kluczowe.
Bezpieczne połączenie do elektrozaworów – technologia i ochrona

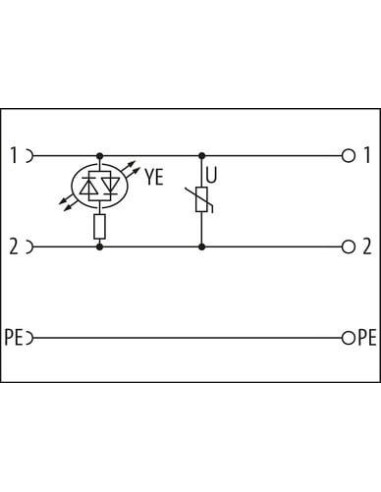

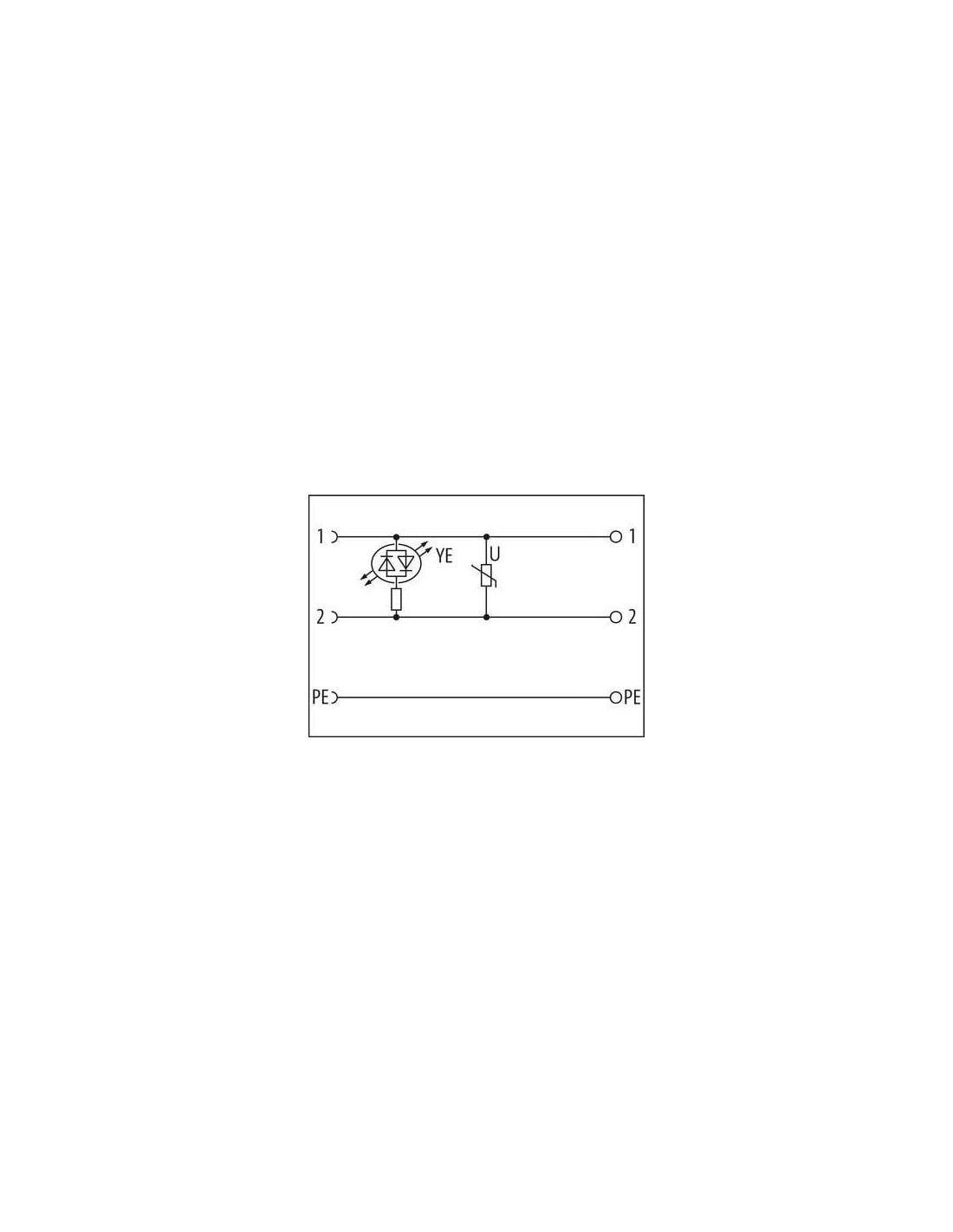

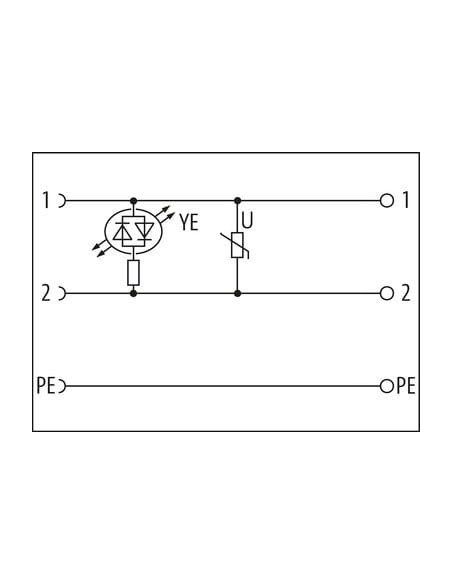

Wtyczka z diodą LED oraz warystorem (VDR) umożliwia natychmiastową sygnalizację stanu pracy dzięki wbudowanej diodzie LED w kolorze żółtym. Chroni również układ sterowania przed przepięciami, co znacznie podnosi bezpieczeństwo i trwałość instalacji.
- Obudowa z wytrzymałego tworzywa PA – odporna na oleje i substancje chemiczne, doskonała do wymagających środowisk przemysłowych.
- Stopień ochrony IP65 – zapewnia szczelność przed pyłem i wodą podczas prawidłowego montażu (włożone i przykręcone).
- Zintegrowany warystor – ochrona urządzeń przed przepięciami, zwiększająca niezawodność instalacji.
- Montaż samozłączny – szybkie i pewne podłączenie do urządzeń.
Zastosowanie wtyczki zaworowej SVS Eco typ A 18mm LED + VDR
Typowe zastosowania obejmują instalacje elektrozaworów w układach pneumatycznych i hydraulicznych, systemach automatyki oraz w urządzeniach produkcyjnych. Stosowana jest wszędzie tam, gdzie istotna jest niezawodność sygnału i ochrona przed przepięciami, m.in. w maszynach przemysłowych, liniach montażowych oraz w systemach sterowania ruchem i ciśnieniem.
- Automatyka przemysłowa i robotyka
- Systemy sterowania zaworami
- Instalacje produkcyjne
- Strefy o podwyższonym ryzyku mechanicznym i chemicznym
Rozmiar i uniwersalność połączenia do elektrozaworów

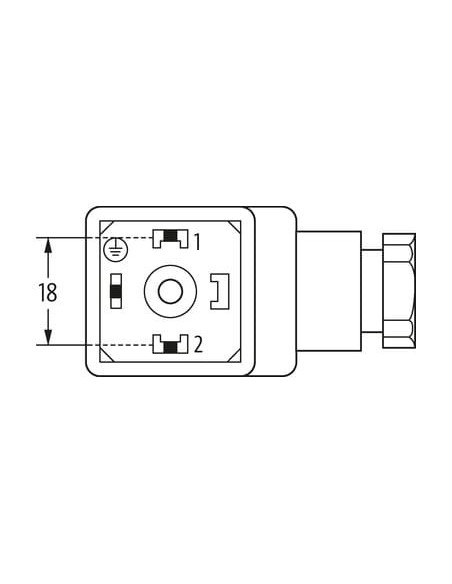

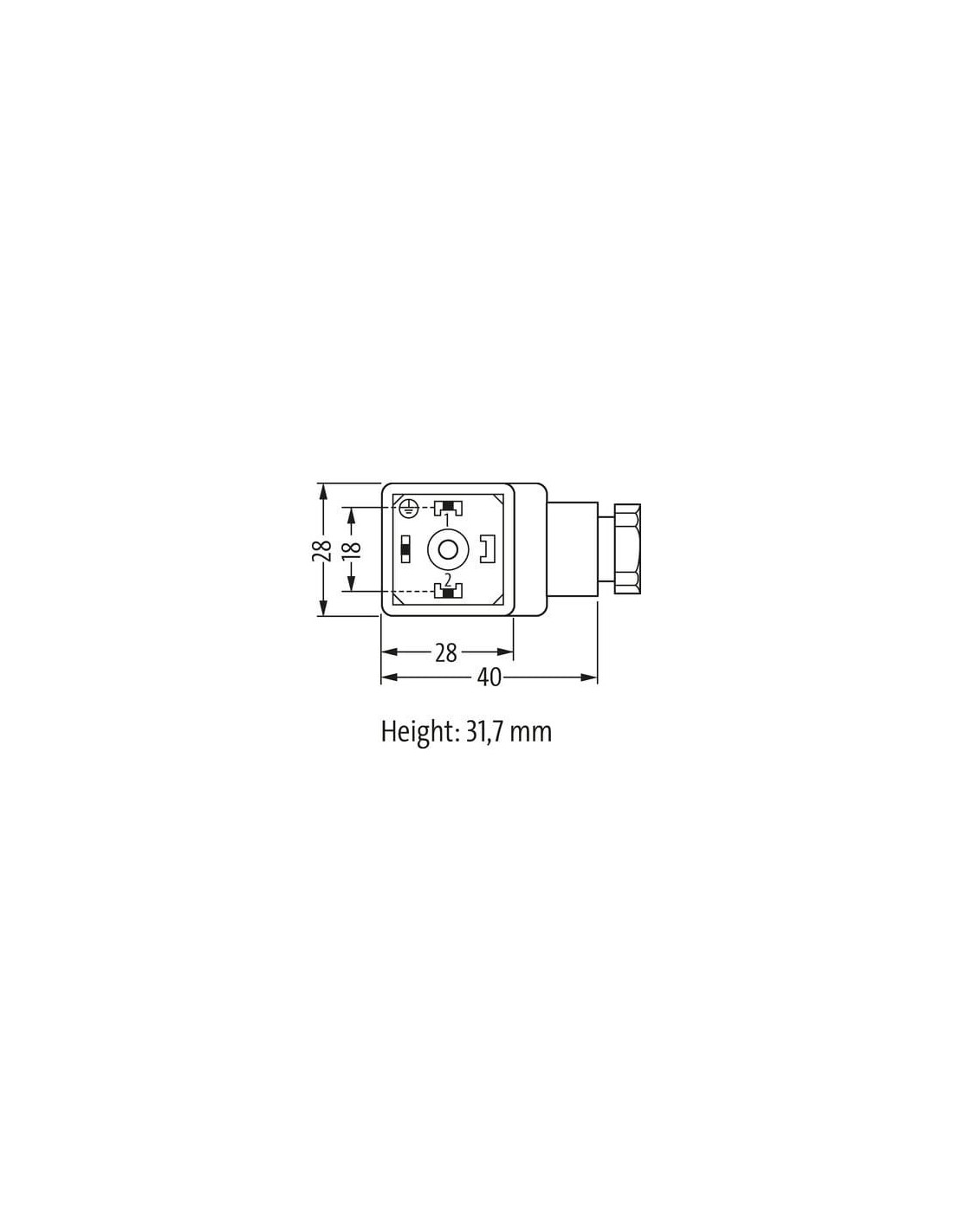

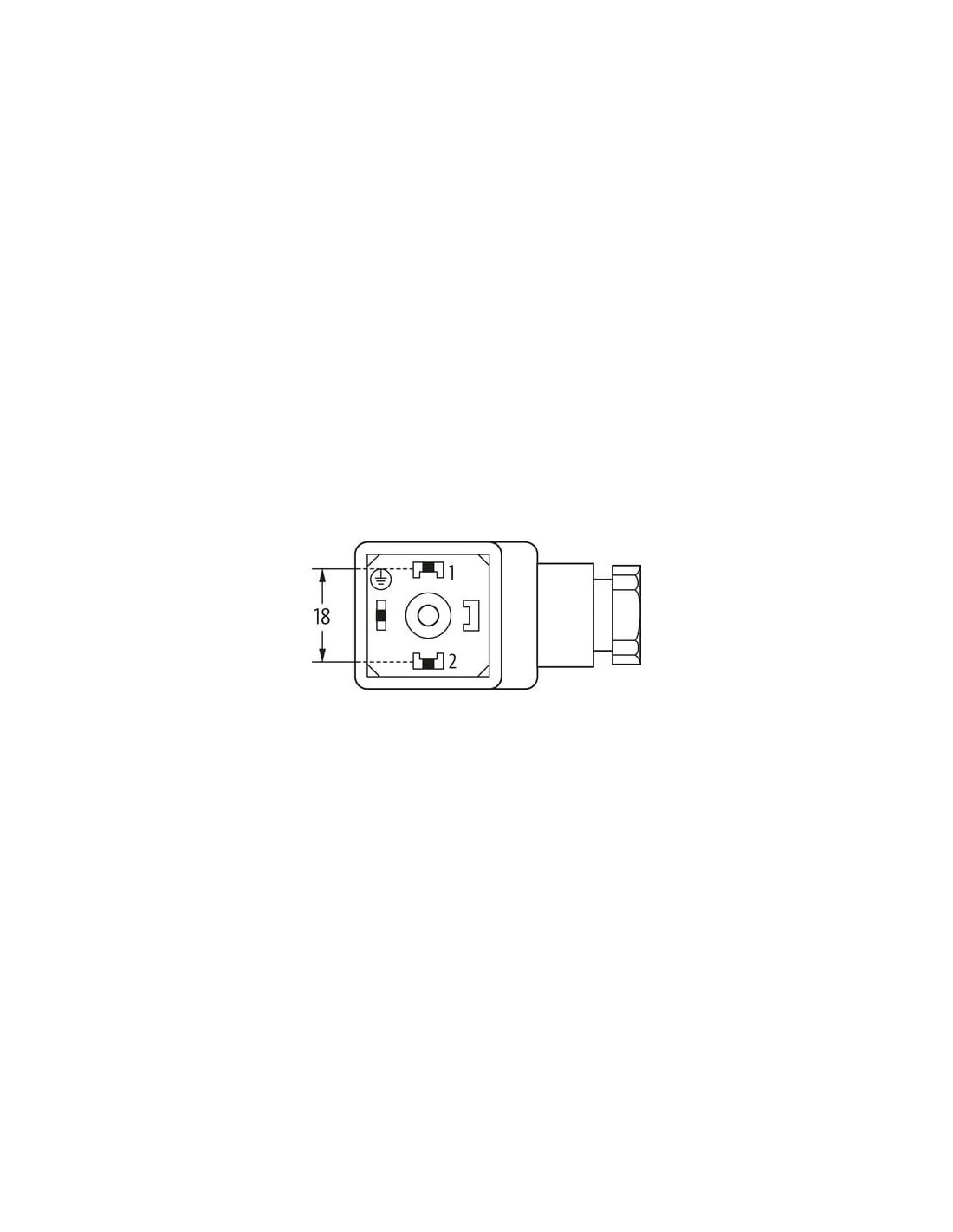

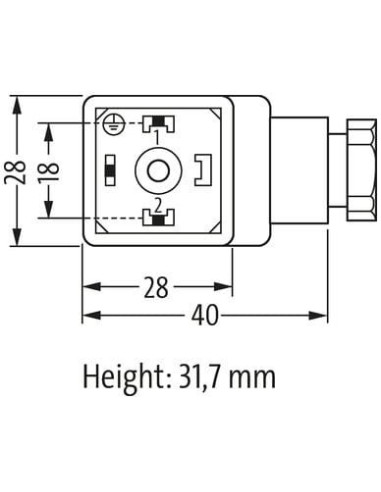

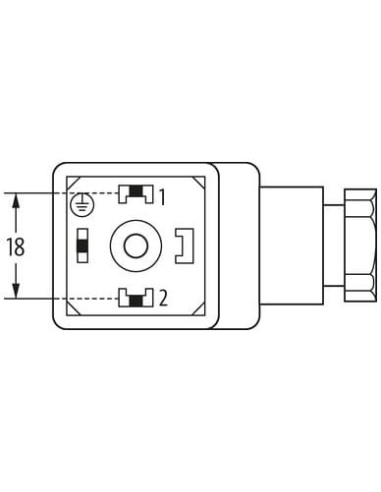

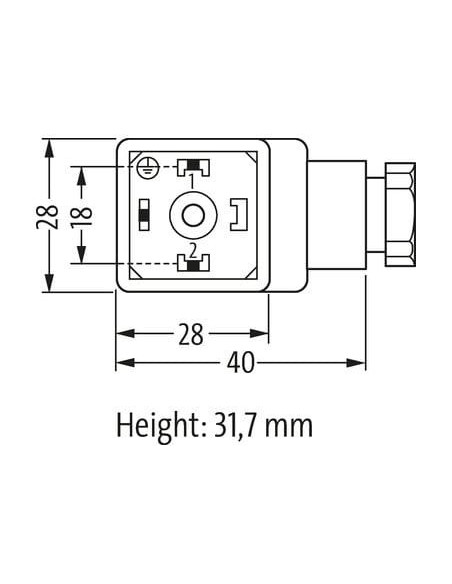

Standardowy rozmiar Typ A 18 mm umożliwia łatwą integrację z większością elektrozaworów na rynku. Wtyczka posiada trzy styki (2 + PE) oraz przejrzyste oznaczenie układu pinów, co ułatwia montaż.
- Przewody o przekroju 0,5–1,5 mm² – elastyczność dopasowania do instalacji
- Gwint montażowy M16 x 1.5 – uniwersalne mocowanie
- Łatwe zaciskanie dzięki śrubie M3 oraz momentom dokręcania dostosowanym do aplikacji automatyki
Trwałość i odporność w wymagających warunkach przemysłowych
Wtyczka zaworowa została przystosowana do pracy w szerokim zakresie temperatur od -40°C do +90°C, co pozwala na jej stosowanie w środowiskach o znacznych wahaniach temperatury oraz w aplikacjach zewnętrznych. Uszczelka wykonana z NBR gwarantuje szczelność na całej powierzchni styku.
Korzyści i zalety stosowania wtyczki zaworowej SVS Eco typ A 18mm LED + VDR
- Niezawodna sygnalizacja stanu pracy dzięki diodzie LED
- Zwiększona trwałość instalacji dzięki ochronie przed przepięciami VDR
- Wysoka odporność chemiczna i mechaniczna – przystosowana do pracy w trudnych warunkach
- Uniwersalność zastosowań – pasuje do szerokiej gamy elektrozaworów i urządzeń przemysłowych
