Typ BI (11 mm)
24 V AC/DC ±25%
LED i RC
PG9
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 18 V |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 5 mm |
| Obszar zaciskowy maks. | 9,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

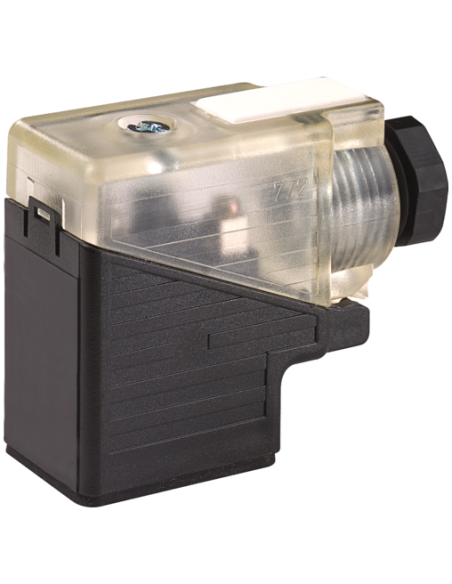

Wtyczka zaworowa typu BI 11 mm – śrubowa, 24 V AC/DC, LED, RC, IP65
Wtyczka zaworowa typu BI 11 mm to specjalistyczny element przeznaczony do bezpiecznego i efektywnego podłączania cewek elektromagnetycznych zaworów przemysłowych. Dzięki solidnej konstrukcji i przemyślanym rozwiązaniom znajduje zastosowanie w wielu branżach automatyki przemysłowej, hydrauliki oraz pneumatyki.
Zastosowanie i zalety wtyczki zaworowej typu BI 11 mm
Złącza zaworowe tego typu są wybierane do łączenia elementów sterujących pracą elektrozaworów, siłowników oraz innych komponentów wymagających podłączenia zasilania o napięciu 24 V AC/DC. Dzięki obecności LED sygnalizującej stan pracy możliwe jest łatwe monitorowanie poprawności działania instalacji, co usprawnia diagnostykę i obsługę systemów.

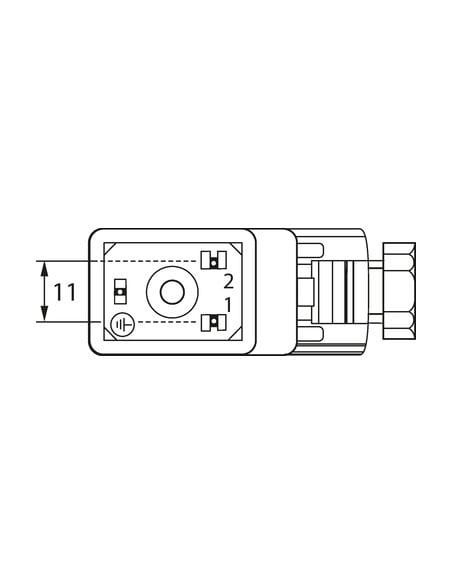

- Uniwersalność – pasuje do wszystkich standardowych cewek o rastrowaniu 11 mm.
- Bezpieczne połączenie – śrubowe zaciski zapewniają stabilność elektryczną i mechaniczną.

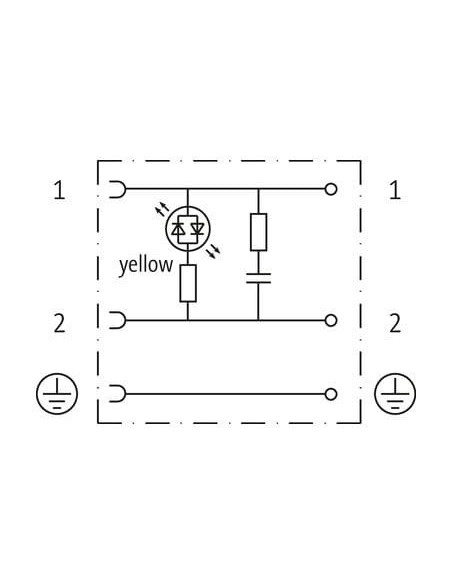

- Sygnalizacja LED – dioda LED (żółta) pozwala na natychmiastowe sprawdzenie obecności napięcia.
- Wysoka odporność na czynniki zewnętrzne – stopień ochrony IP65 gwarantuje szczelność oraz zabezpieczenie przed pyłem i strugą wody.
- Odporność chemiczna – obudowa wykonana z tworzywa sztucznego odpornego na wiele mediów przemysłowych, w tym na oleje.

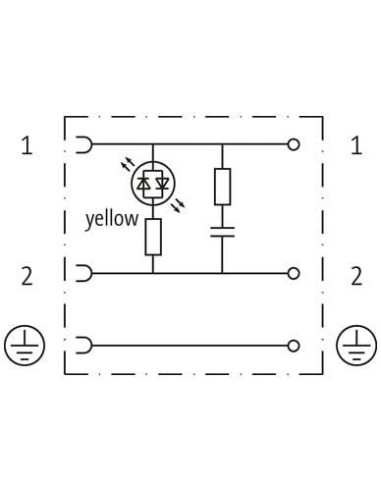

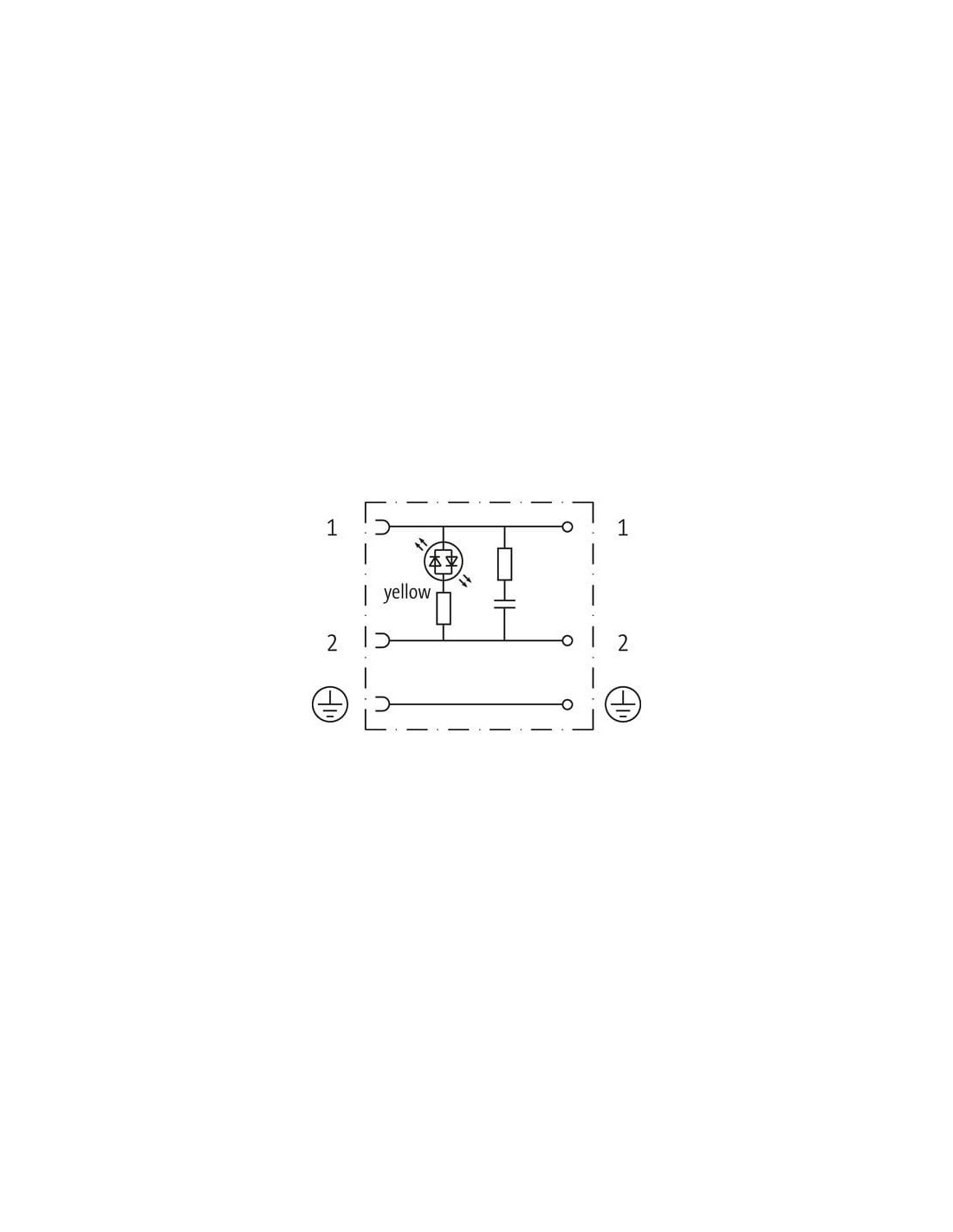

- Podwyższona ochrona elektryczna – filtr RC ogranicza przepięcia, wydłużając trwałość podłączonych urządzeń.
Typowe zastosowania wtyczki zaworowej typu BI 11 mm
Wtyczka zaworowa jest codziennie wykorzystywana w automatyce przemysłowej, instalacjach hydraulicznych i pneumatycznych, liniach produkcyjnych, maszynach przemysłowych, systemach transportowych oraz w urządzeniach z cewkami elektromagnetycznymi 24 V. Doskonale sprawdza się tam, gdzie wymagana jest odporność na trudne warunki środowiskowe oraz łatwy montaż i demontaż.
Konstrukcja i montaż wtyczki zaworowej BI 11 mm – kluczowe cechy

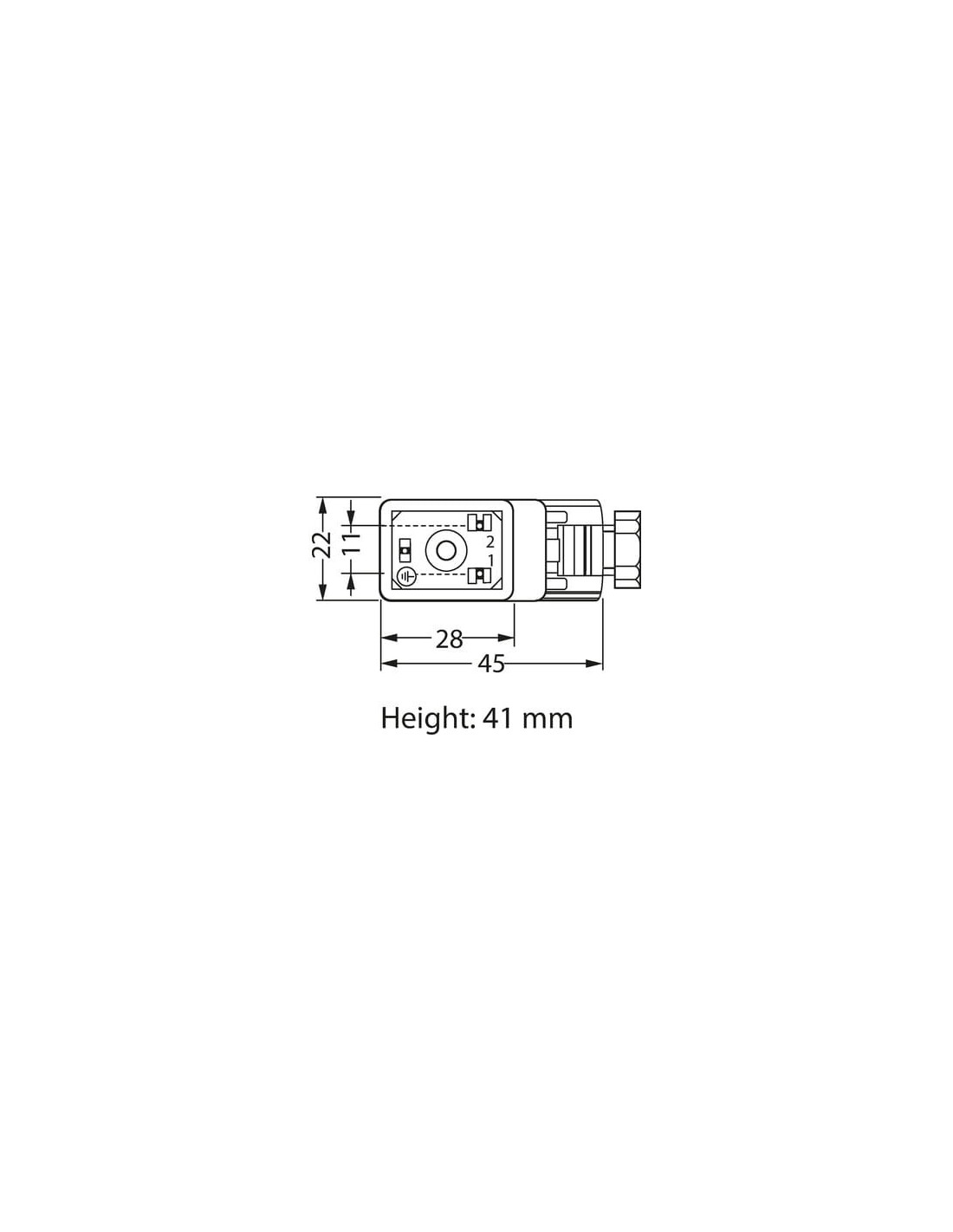

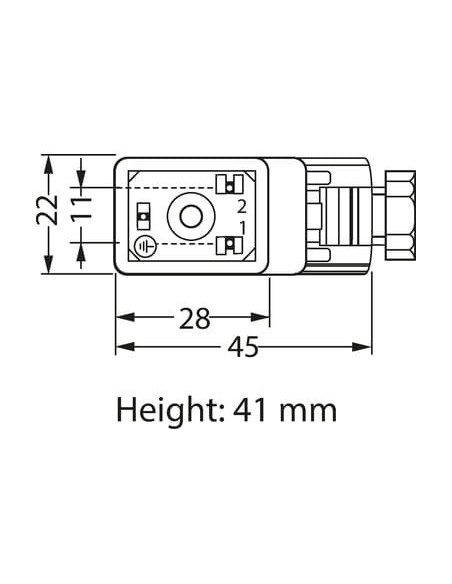

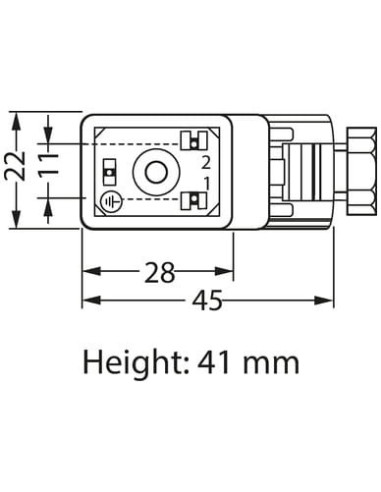

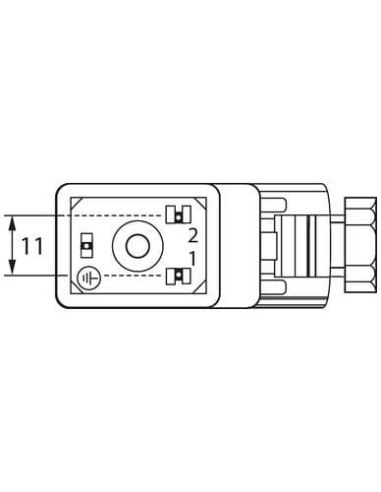

- Obudowa o wymiarach: 45 mm x 28 mm x 22 mm, wysokość: 41 mm.
- Prosty montaż dzięki zaciskom śrubowym i standardowemu gwintowi M3.
- Zakres zaciskowy przewodów: 5 mm – 9,5 mm, co zapewnia uniwersalność zastosowań.
- Trwałość w temperaturach od -20°C do +60°C.
Najważniejsze zalety i bezpieczeństwo użytkowania
Wtyczka zaworowa typu BI 11 mm umożliwia bezpieczne i niezawodne połączenie instalacji automatyki z cewkami zaworów. Wysoka szczelność i trwałość konstrukcji pozwala na jej wykorzystywanie także w trudnych środowiskach przemysłowych. Zintegrowana sygnalizacja świetlna LED oraz filtr RC podnoszą bezpieczeństwo i komfort pracy serwisowej.
Wersja śrubowa upraszcza montaż i demontaż instalacji, dodatkowo minimalizując ryzyko przypadkowego rozłączenia i gwarantując trwałość połączenia.
Bezpieczeństwo montażu i eksploatacji
- Zabezpieczenie przewodów: zaleca się stosowanie opasek kablowych w celu odciążenia złącza mechanicznie.
- Zachowanie odpowiedniego promienia gięcia przewodów chroni przed naruszeniem szczelności oraz uszkodzeniem złącza.
Dzięki swoim właściwościom wtyczka zaworowa BI 11 mm, 24 V AC/DC stanowi praktyczne rozwiązanie dla wszystkich, którzy szukają niezawodności i bezpieczeństwa w aplikacjach związanych z zasilaniem cewek elektromagnetycznych.
