Typ B (10 mm)
24 V AC ±20% / DC ±25%
Dioda LED i dioda Z
PG9
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Dodatkowy obwód | Z-Diode |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
| Obszar zaciskowy min. | 5 mm |
| Obszar zaciskowy maks. | 9,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

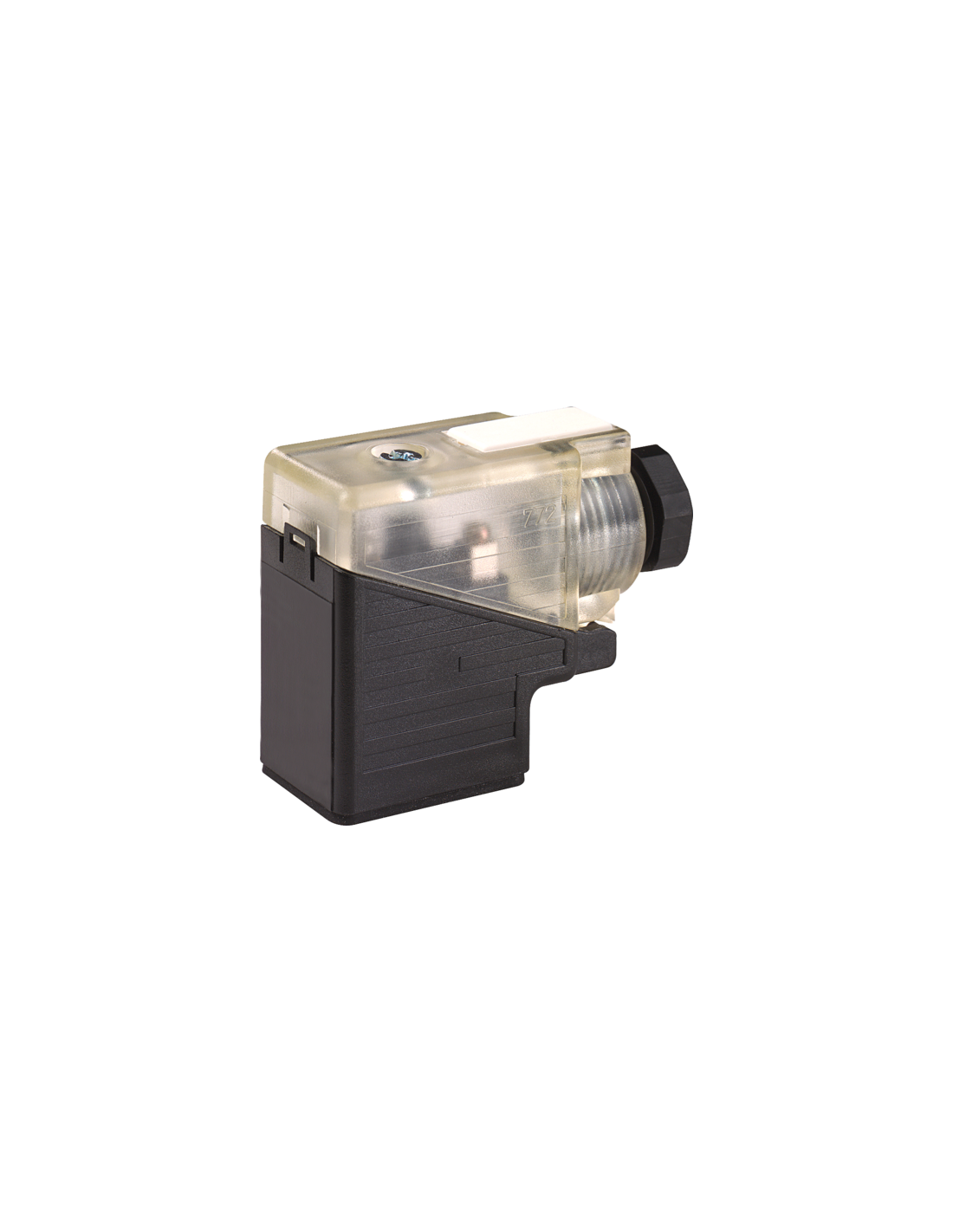

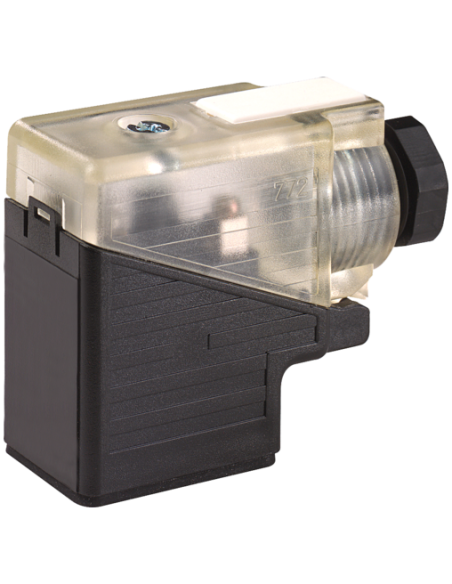

Wtyczka zaworowa typu B 10mm ze złączem śrubowym – 7000-29581-0000000
Wtyczka zaworowa typu B 10mm to profesjonalne rozwiązanie przeznaczone do podłączania elektromagnesów zaworów, tradycyjnych urządzeń automatyki przemysłowej oraz sensorów w wymagających warunkach przemysłowych. Jest szeroko stosowana w systemach pneumatyki, hydrauliki oraz w aplikacjach, gdzie kluczowe są trwałość i niezawodność połączeń elektrycznych.
Główne zalety i cechy wtyczki zaworowej typu B 10mm
- Szeroki zakres napięć zasilania – kompatybilność z napięciem 24 V AC (±20%) oraz 24 V DC (±25%) zapewnia uniwersalne zastosowanie w różnych układach automatyki.
- Wytrzymała konstrukcja – obudowa wykonana z wysokiej jakości tworzywa sztucznego o bardzo dobrej odporności chemicznej oraz odporności na działanie olejów.
- Skuteczna sygnalizacja LED – wtyczka wyposażona w zintegrowaną diodę LED w kolorze żółtym, umożliwiająca szybkie sprawdzenie stanu pracy urządzenia.
- Zaciski śrubowe – zapewniają szybki i pewny montaż przewodów, eliminując ryzyko przypadkowego poluzowania połączeń nawet podczas intensywnej eksploatacji.
- Dioda Z (warystor) – skuteczna ochrona przeciwprzepięciowa gwarantująca dłuższą żywotność urządzeń podłączonych do wtyczki.
- Stopień ochrony IP65 – odporność na kurz oraz silne strumienie wody przy prawidłowym montażu (przykręcona i włożona wtyczka).
- Kompaktowe wymiary – szerokość złącza 10 mm ułatwia montaż nawet w miejscach o ograniczonej przestrzeni.
- Prostota instalacji – gwint montażowy M3 oraz możliwość podłączenia przewodów o zakresie 5–9,5 mm.
Zastosowanie i możliwości wykorzystania
Wtyczka zaworowa typu B 10mm jest odpowiednia do zastosowań w:
- siłownikach pneumatycznych i hydraulicznych,
- zaworach elektromagnetycznych używanych w instalacjach przemysłowych,
- układach automatyki procesowej,
- maszynach produkcyjnych i montażowych,
- systemach kontroli i sterowania.
Praktyczne wskazówki instalacyjne
Podczas montażu należy chronić złącza przed nadmiernym obciążeniem mechanicznym, stosując odpowiednie środki, np. opaski kablowe. Warto także zachować prawidłowe promienie gięcia przewodów, co zapewnia trwałość połączenia oraz utrzymanie deklarowanej klasy ochrony IP65.

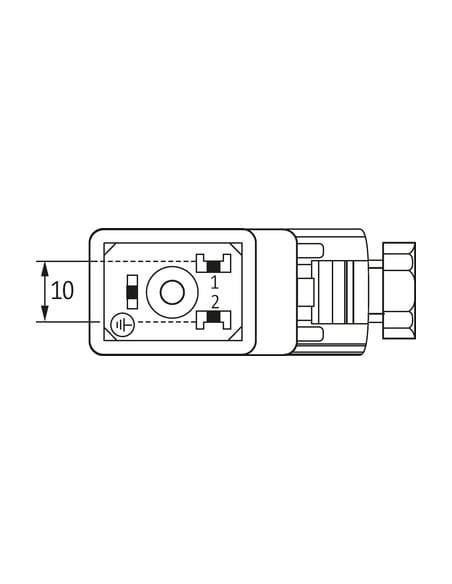

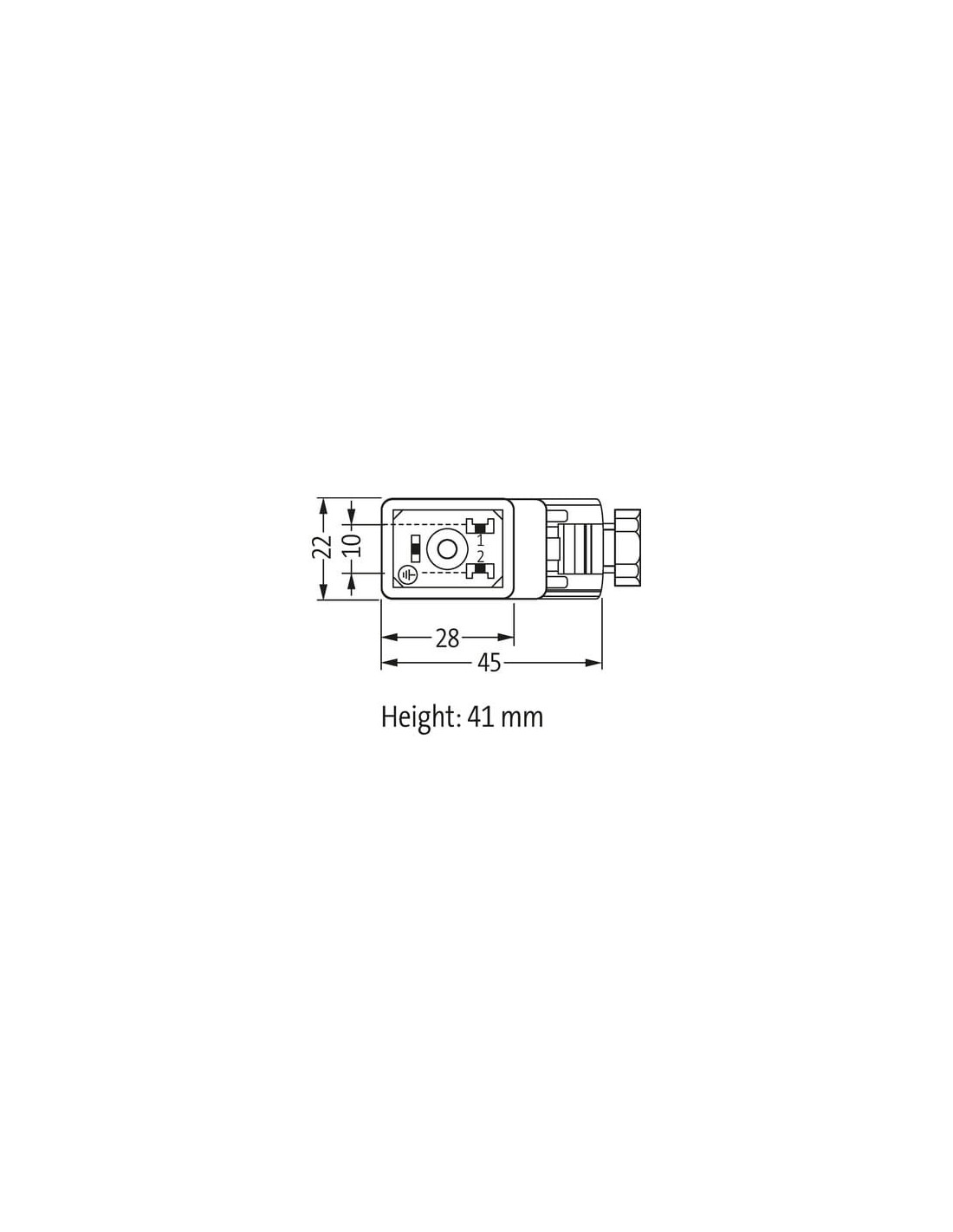

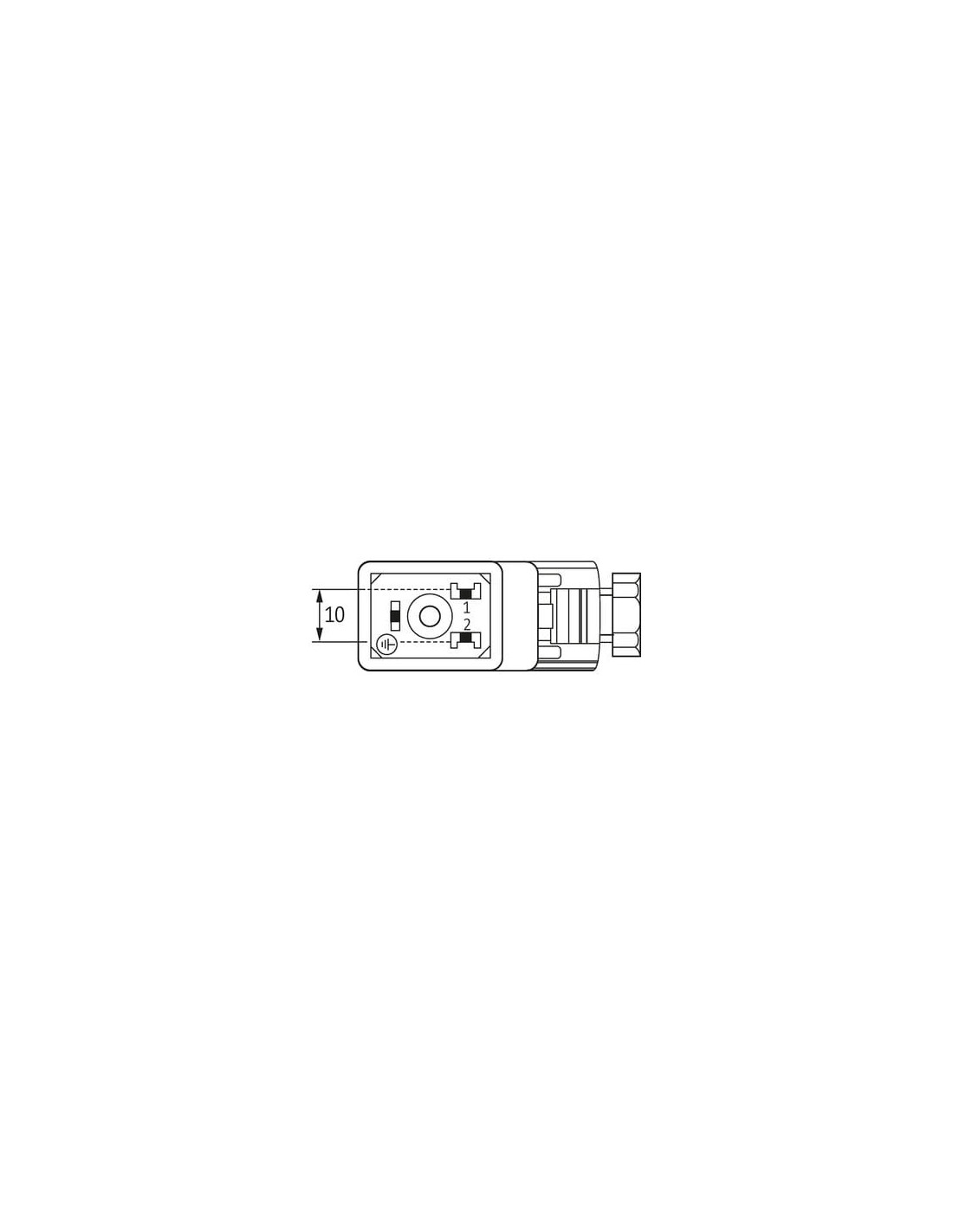

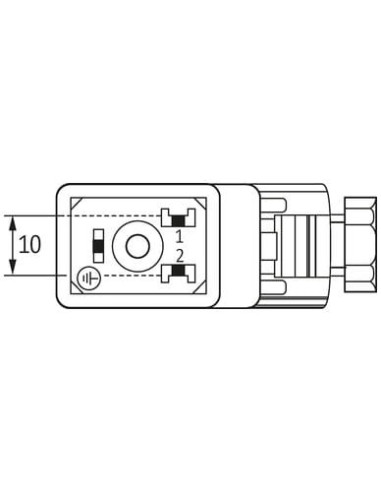

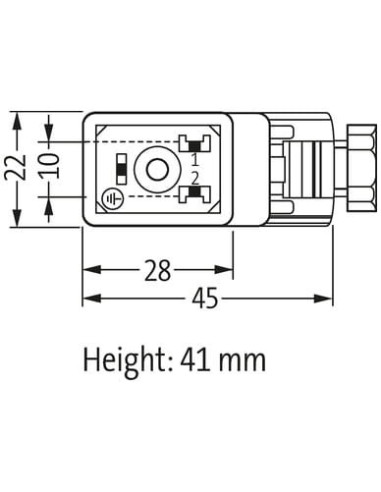

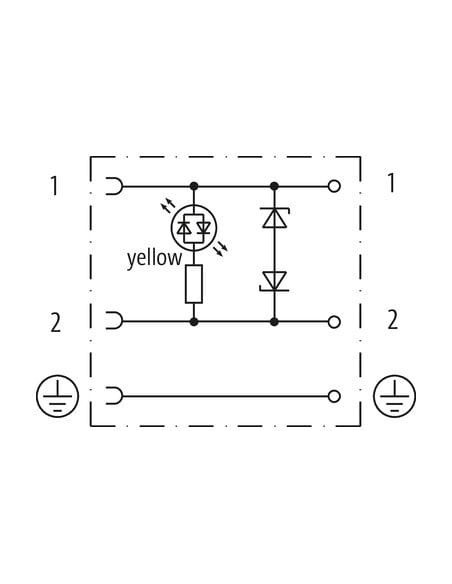

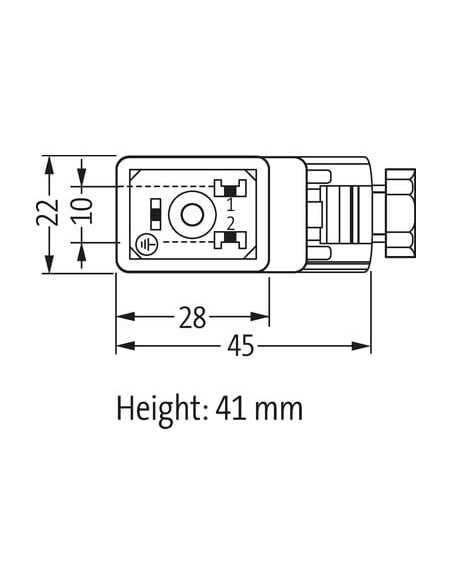

Schematy i wymiary

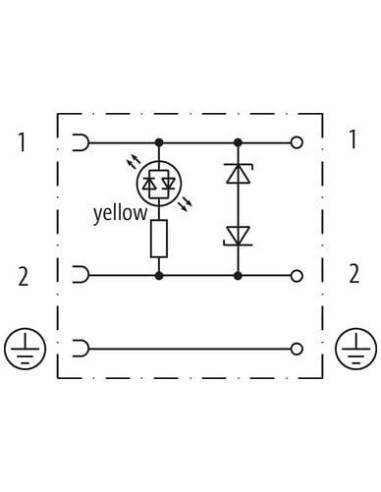

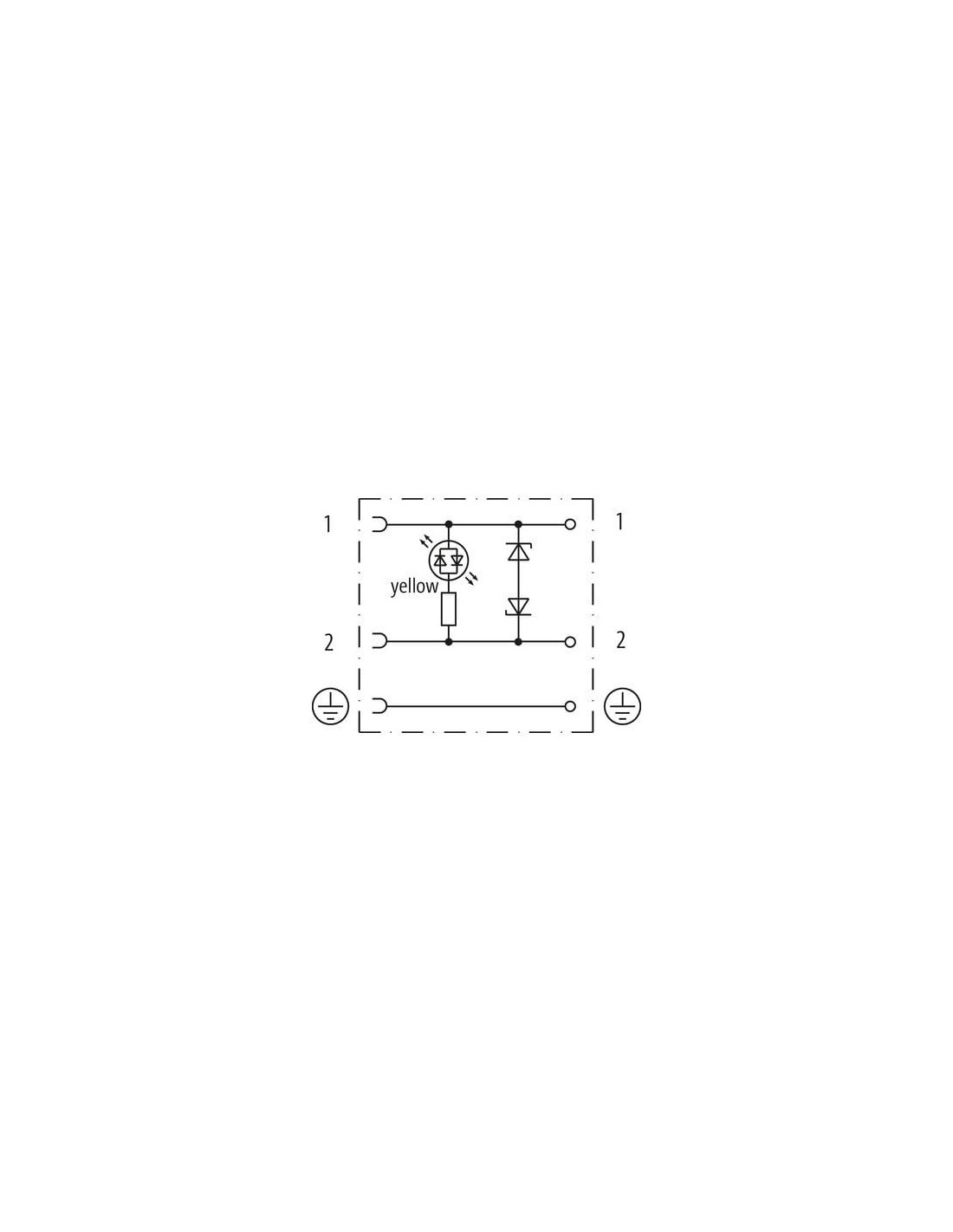

Wyraźny i przemyślany układ pinów (2 + PE) gwarantuje łatwość podłączenia oraz kompatybilność z szeroką gamą urządzeń zgodnych z normą typu B. Kompaktowe wymiary urządzenia umożliwiają wygodne stosowanie nawet w aplikacjach o ograniczonej przestrzeni montażowej.
