Dostępny

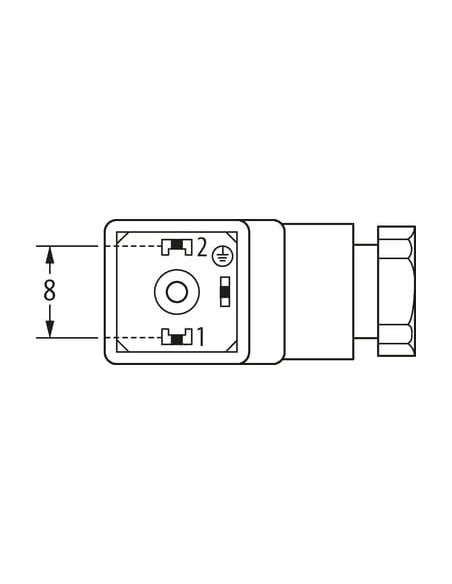

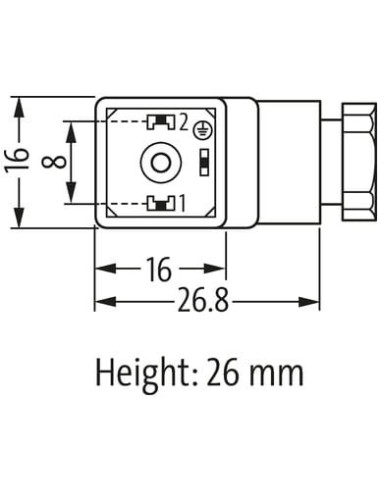

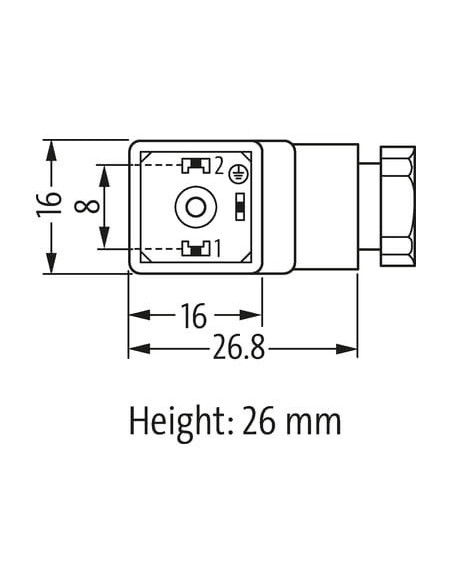

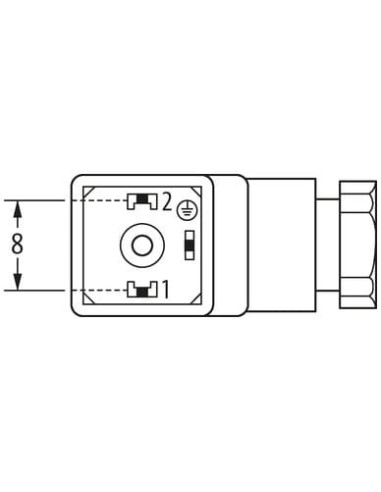

Typ C (8 mm)
24 V AC/DC ±15%
LED i VDR
metryczny
Samozłączne (zaciski śrubowe)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 20,4 V |
| Napięcie robocze AC maks. | 26,4 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 20,4 V |
| Napięcie robocze DC maks. | 26,4 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,34 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M12 x 1.5 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |

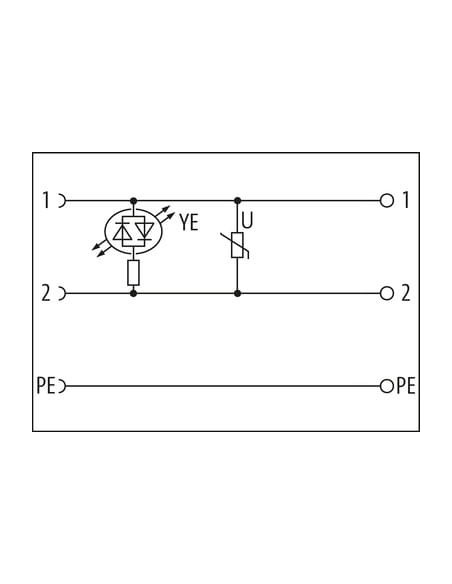

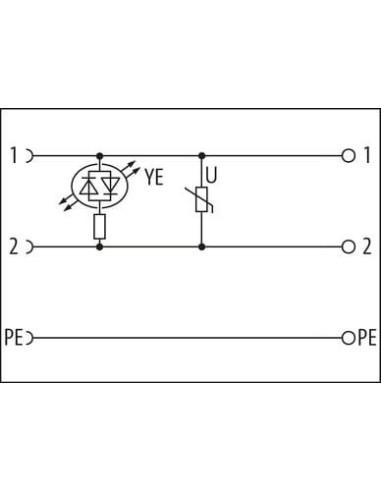

| Dodatkowy obwód | Varistor |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | nieprzezroczysty |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M2.5 |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

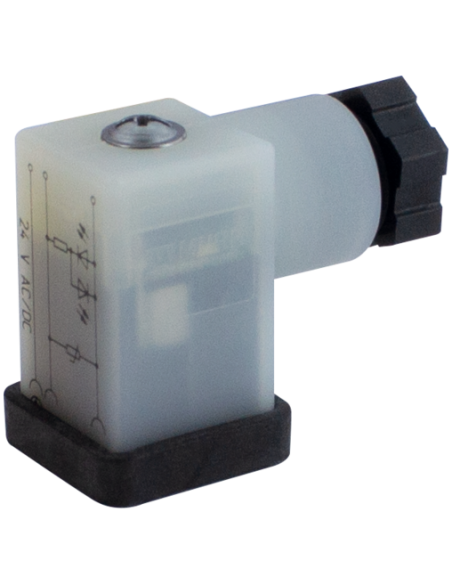

Wtyczka zaworowa SVS Eco typ C 8mm 7000-30105-0000000 – niezawodne połączenie w automatyce
Wtyczka zaworowa SVS Eco typ C 8mm to wysokiej jakości rozwiązanie przeznaczone do profesjonalnych aplikacji związanych z automatyką przemysłową, instalacjami maszyn oraz systemami sterowania pneumatyką i hydrauliką. Produkt sprawdza się szczególnie w miejscach wymagających solidnego oraz bezpiecznego połączenia elektrozaworów z instalacją elektryczną.
Kluczowe cechy i zalety wtyczki zaworowej typ C 8mm
- Napięcie robocze 24 V AC/DC ±15% zapewnia uniwersalność zastosowań zarówno w przypadku zasilania prądem stałym, jak i zmiennym.
- Zintegrowana dioda LED (kolor żółty) umożliwia szybkie sprawdzenie stanu pracy urządzenia, co znacząco ułatwia diagnostykę systemu.
- Zabezpieczenie VDR (wariator) chroni podłączone elementy przed przepięciami, wydłużając żywotność układów wykonawczych.
- Stopień ochrony IP65 pozwala na stosowanie wtyczki w trudnych warunkach przemysłowych, gdzie wymagana jest wysoka odporność na pyły i wilgoć.
- Obudowa z materiału PA oraz uszczelka NBR to połączenie wytrzymałości mechanicznej oraz dobrej odporności chemicznej i na oleje.
- Szybki i pewny montaż dzięki samozłączu ze śrubowymi zaciskami – instalacja nie wymaga specjalistycznych narzędzi.
- Mocowanie gwintem M12 x 1.5 zapewnia stabilność instalacji w różnych aplikacjach.
Typowe zastosowania zaworowej wtyczki SVS Eco typ C
Produkt znajduje zastosowanie w:
- Automatyce przemysłowej – do podłączania cewek zaworów elektromagnetycznych,
- Sterowaniu siłownikami pneumatycznymi oraz hydraulicznymi,
- Budowie maszyn i urządzeń przemysłowych, w tym linii produkcyjnych, pakujących oraz montażowych,
- Systemach wymagających szybkiej diagnostyki i bezproblemowej konserwacji.
Solidność wykonania i niezawodność instalacji
Wtyczka zaworowa typ C została zaprojektowana z myślą o intensywnej eksploatacji w środowiskach przemysłowych. Użycie wysokiej jakości tworzywa sztucznego PA oraz elastycznej uszczelki NBR zapewnia odporność na czynniki chemiczne oraz oleje, jednocześnie gwarantując szczelność systemu po zamontowaniu.
Możliwość stosowania w szerokim zakresie temperatur od -40°C do +90°C pozwala na użytkowanie tego złącza praktycznie w każdych warunkach, zarówno w halach produkcyjnych, jak i w trudnych aplikacjach zewnętrznych.
Bezpieczny i przejrzysty montaż
Śrubowe zaciski samozłącza umożliwiają szybkie i pewne podłączenie przewodów o przekrojach od 0,34 do 0,5 mm². Odpowiednie momenty dokręcania gwarantują stabilność instalacji i minimalizują ryzyko luźnych połączeń. Optymalne parametry montażowe ułatwiają integrację wtyczki z różnymi typami zaworów, zarówno w nowych, jak i modernizowanych układach.
Bezpieczeństwo i trwałość w praktyce
Zintegrowana żółta dioda LED pozwala na natychmiastowe zidentyfikowanie stanu załączenia cewki zaworu. Obwód z warystorem (VDR) chroni elementy przed przepięciami w układzie. Dodatkowe uwagi instalacyjne dotyczące promienia gięcia oraz odciążenia kabla za pomocą opasek gwarantują zachowanie pełnej klasy szczelności IP65 przez cały okres użytkowania.
Podsumowanie
Nowoczesna wtyczka zaworowa SVS Eco typ C 8mm o kodzie 7000-30105-0000000 to funkcjonalne i niezawodne rozwiązanie przeznaczone do profesjonalnych aplikacji automatyki przemysłowej, gdzie kluczowe są niezawodność połączenia, łatwość serwisowania oraz odporność na trudne warunki środowiskowe.
