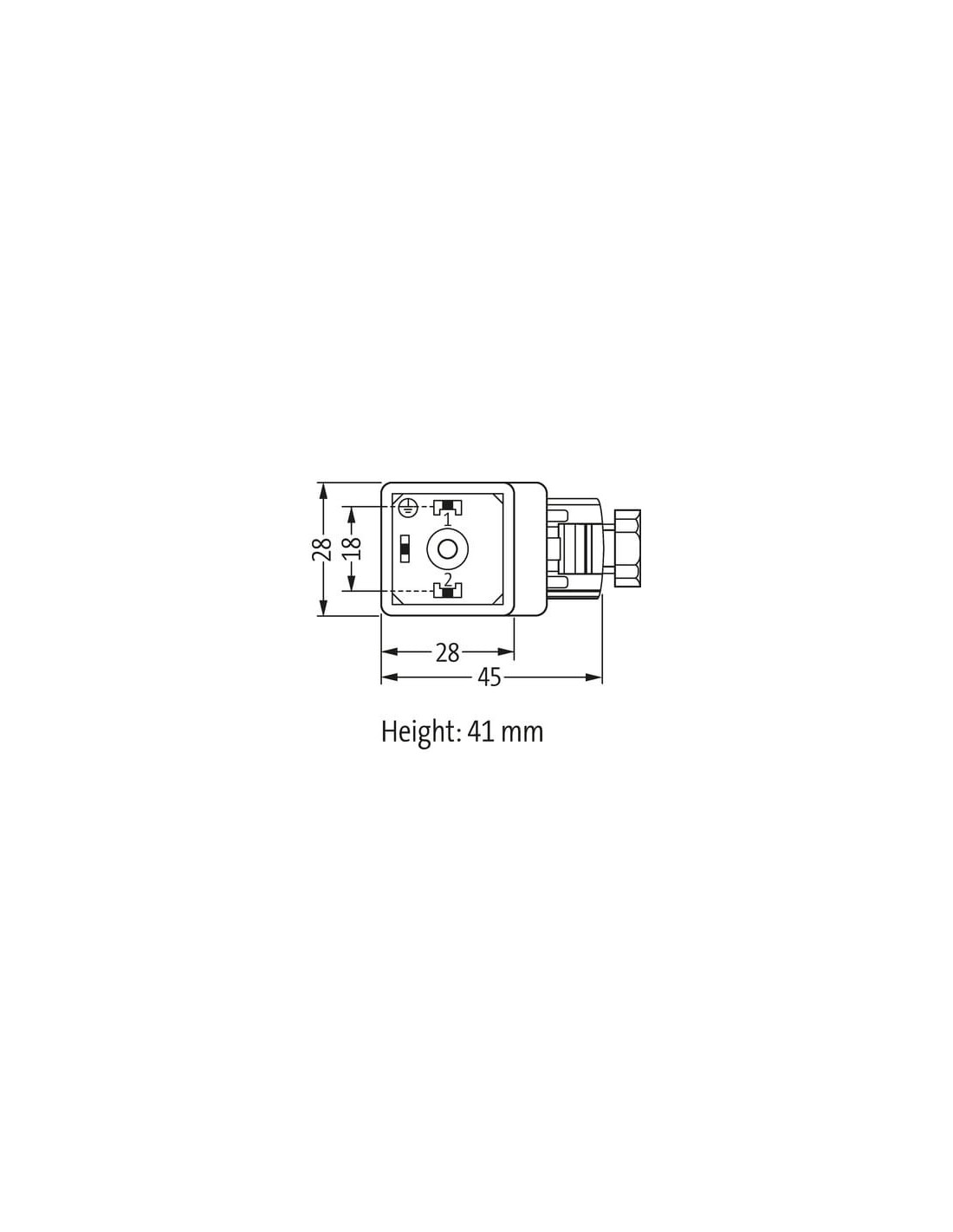

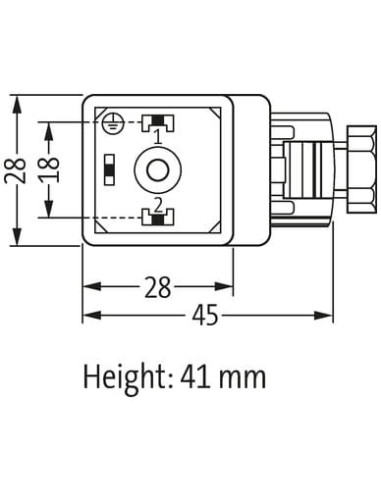

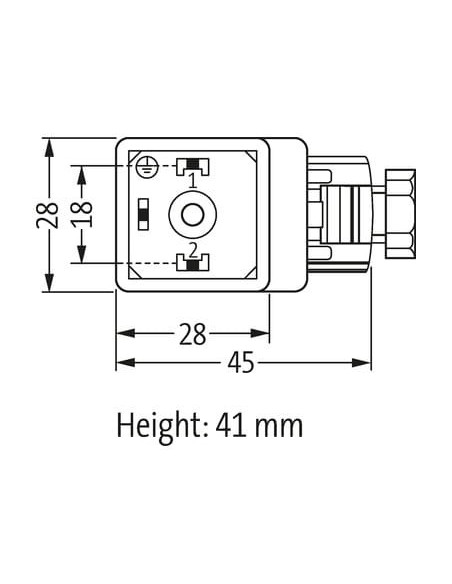

Typ A (18 mm)
12...30 V DC
Dioda LED i wzmacniacz przekaźnikowy
metryczny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 12 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Connection information | field-wireable |
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M16 x 1.5 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| odporny na zwarcie | tak |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 5 mm |
| Obszar zaciskowy maks. | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

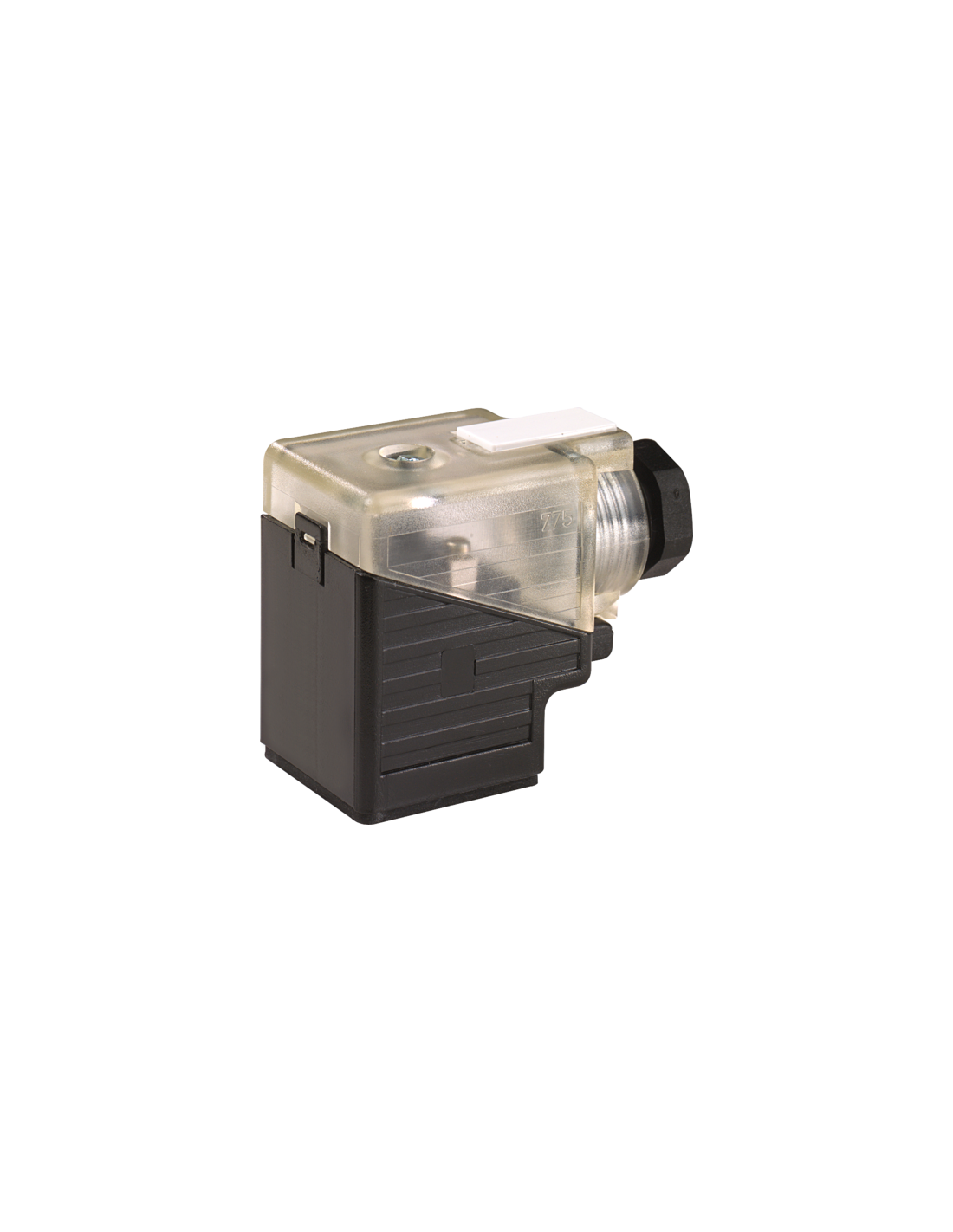

Wtyczka zaworowa typ A 18 mm skręcana ze wzmacniaczem – profesjonalne złącze do automatyki przemysłowej
Wtyczka zaworowa typ A 18 mm skręcana ze wzmacniaczem (kod produktu: 7000-29481-0000000) to niezawodne rozwiązanie do połączeń elektrycznych w systemach automatyki oraz do sterowania zaworami elektromagnetycznymi. Dzięki wzmocnionej konstrukcji oraz zastosowaniu wysokiej jakości materiałów wtyczka wyróżnia się odpornością na trudne warunki przemysłowe.
Zastosowanie wtyczki zaworowej typ A 18 mm w instalacjach przemysłowych
Produkt dedykowany jest do instalacji sterujących zaworami elektromagnetycznymi w różnych branżach przemysłowych, m.in. w automatyce, pneumatyce i hydraulice. Typ A o szerokości 18 mm to jeden z najczęściej stosowanych standardów w urządzeniach przemysłowych, gwarantujący kompatybilność oraz bezpieczeństwo podłączenia.
- Automatyka przemysłowa – niezawodne przesyłanie sygnałów do i z cewki zaworowej
- Maszyny produkcyjne – szybkie łączenie i demontaż podczas serwisowania
- Systemy hydrauliczne i pneumatyczne – wysoka odporność na oleje i środki chemiczne
Najważniejsze zalety techniczne i użytkowe
Wtyczka zaworowa typ A 18 mm wyróżnia się szeregiem parametrów zwiększających jej wydajność oraz niezawodność:
- Osłona z tworzywa sztucznego odporna na działanie chemikaliów i olejów
- Diody LED sygnalizujące stan pracy – szybka diagnoza obecności napięcia (kolor żółty)
- Wzmacniacz przekaźnikowy zapewniający pewne i stabilne przekazywanie sygnałów
- Stopień ochrony IP65 – odporność na kurz i bryzgi wody
- Przekrój przewodu do 1,5 mm² – wygodna instalacja szerokiego zakresu przewodów
- Zabezpieczenie przed zwarciem oraz napięciem przepięciowym
- Solidny zacisk śrubowy i niezawodny gwint M16 x 1,5
Bezpieczeństwo i trwałość podczas codziennej eksploatacji
Wytrzymała konstrukcja oraz wysoki poziom ochrony IP65 umożliwiają użytkowanie wtyczki w środowiskach o podwyższonej wilgotności i zapyleniu. Temperatura pracy od -20°C do 60°C pozwala na montaż w różnych aplikacjach, zarówno wewnętrznych, jak i zewnętrznych.

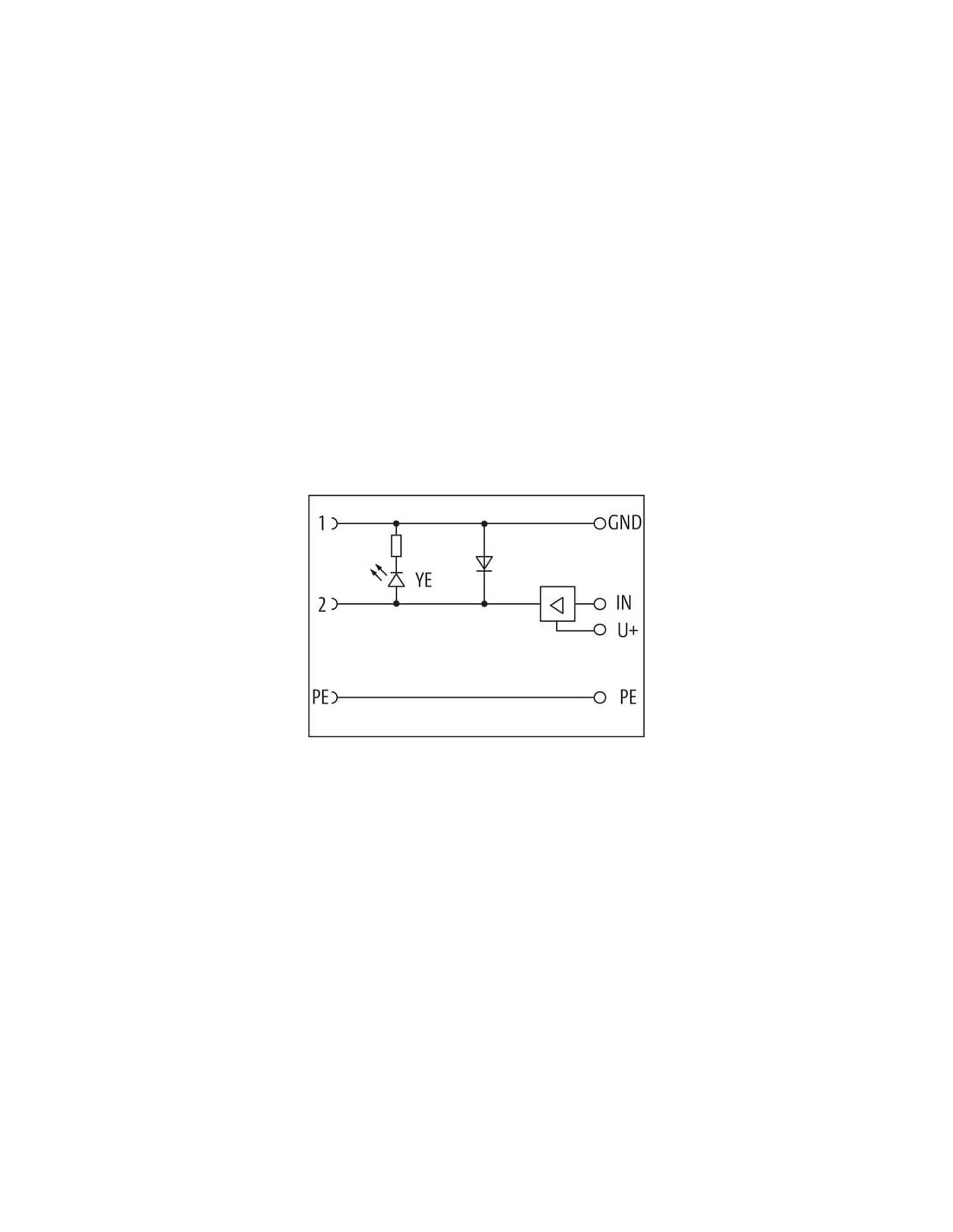

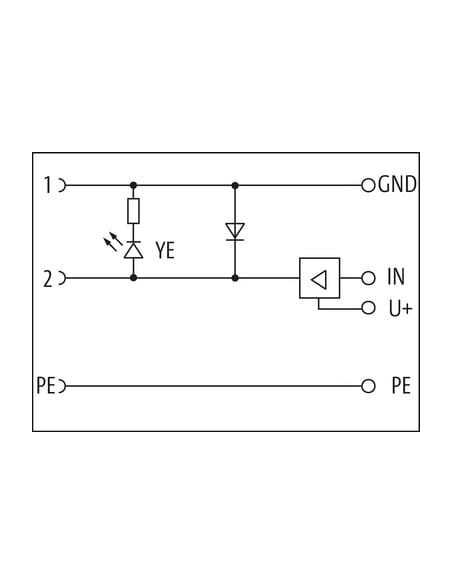

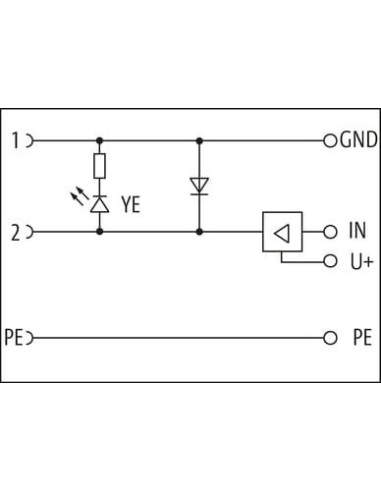

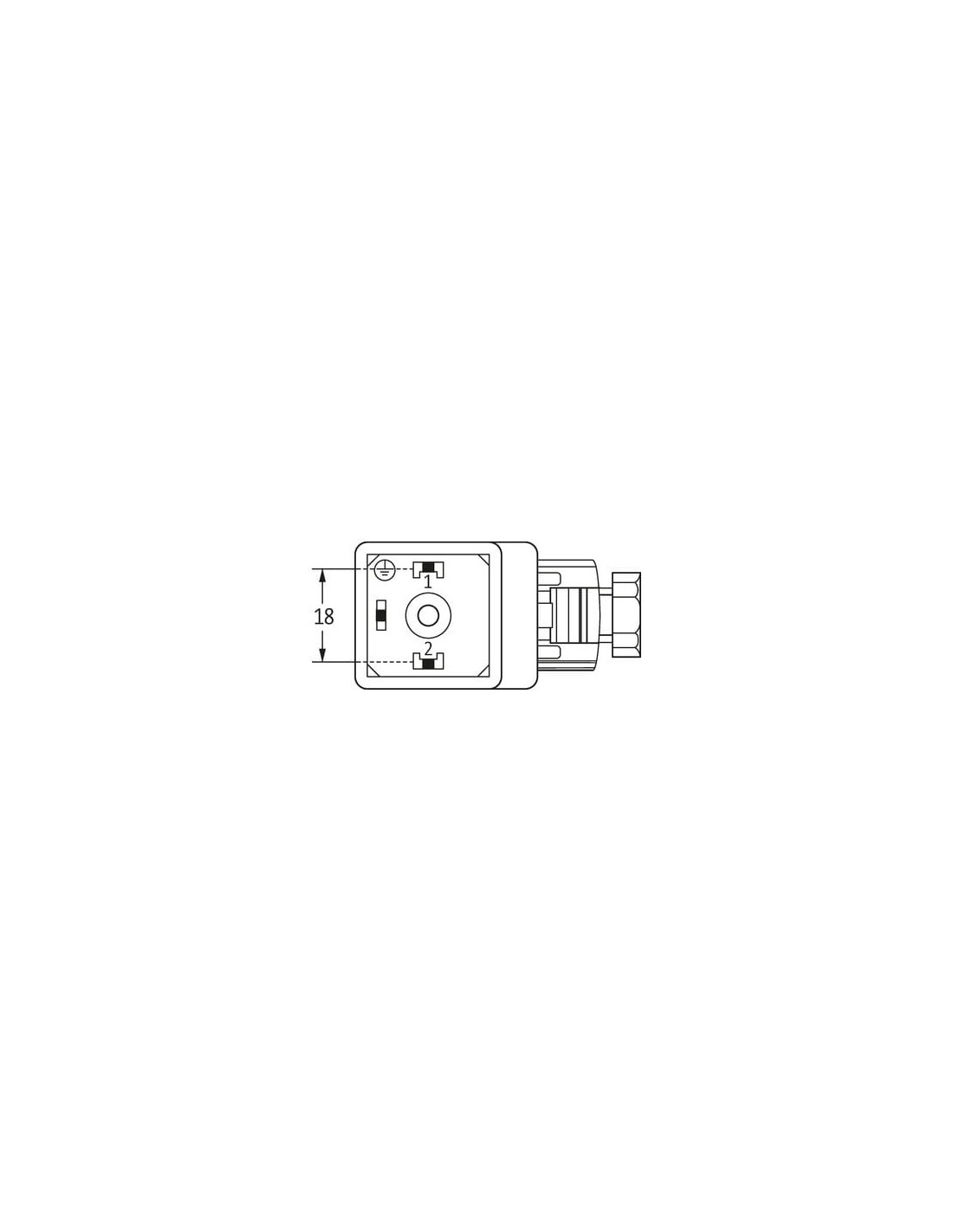

Budowa i schemat podłączenia
Projekt wtyczki typ A 18 mm skręcanej zapewnia łatwy i szybki montaż do standardowych gniazd cewki zaworowej. Funkcjonalny schemat połączeń oraz odpowiednie oznaczenia pinów gwarantują bezpieczną i prawidłową eksploatację.

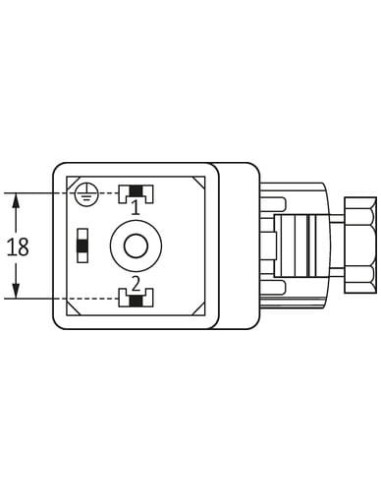

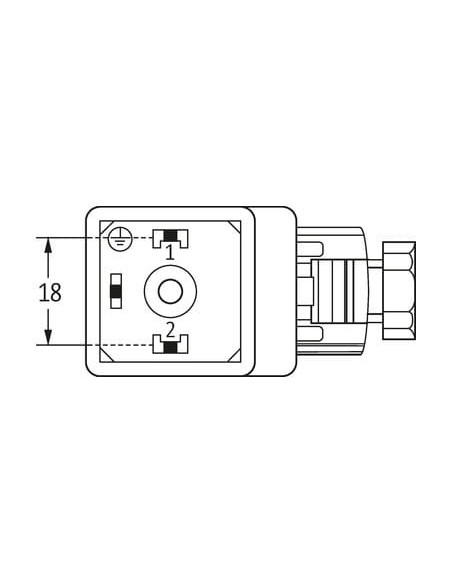

- 2 bieguny + PE, z czytelnym oznaczeniem pinów
- Maksymalny prąd na styk – 2 A
- Błyskawiczna identyfikacja przewodów dzięki wyraźnej numeracji
Podsumowanie – zaawansowana wtyczka zaworowa do zastosowań profesjonalnych
Wtyczka zaworowa typ A 18 mm skręcana ze wzmacniaczem to gwarancja długoletniej i bezawaryjnej pracy w automatyce przemysłowej. Funkcjonalność, trwałość oraz łatwość podłączenia sprawiają, że produkt ten stanowi doskonały wybór do aplikacji, w których kluczowe są niezawodność i bezpieczeństwo połączeń elektrycznych.
